І знову здрасте :-)
Я все продовжую надолужувати втрачене за накопиченимматеріалом.
>

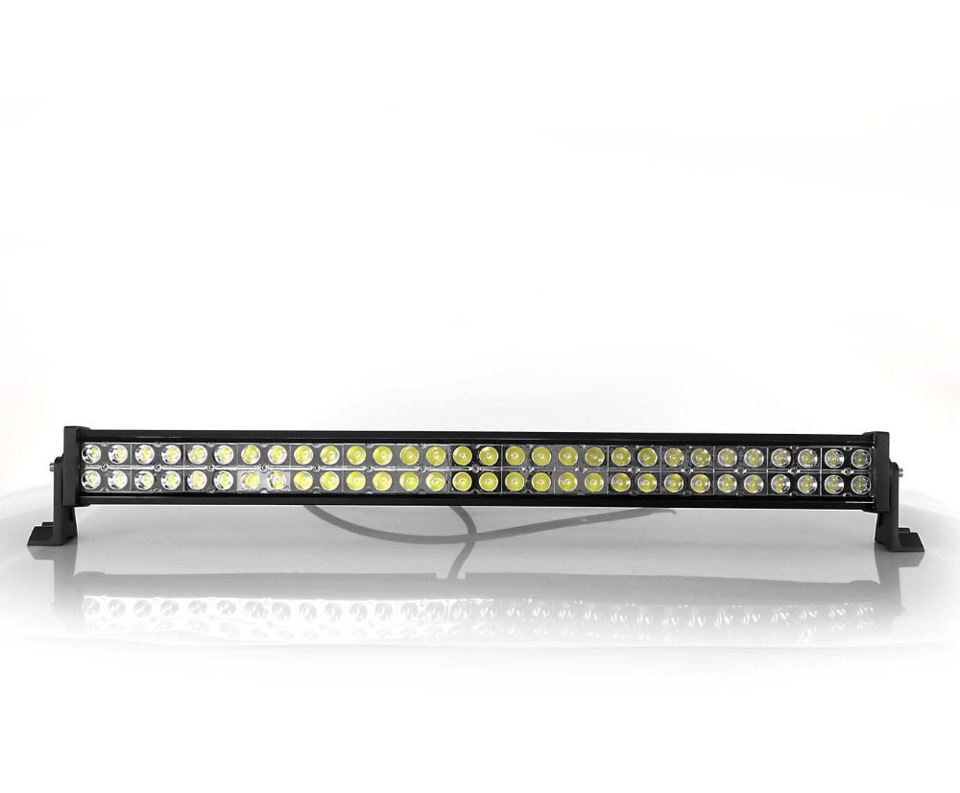

У серпні місяці я встановив 80 сантиметрову LED-панель.
60 світлодіодів по 3Вт кожен, 180Вт заявленоїпотужності.
Панель з комбінованим пучком, назвемо її панель_30/60 — покраях 16 лінз 60 градусів промінь, і центр 28 лінз 30градусів.
<
Світить вона добре, рівне заливаюче світло від самого джереласвітла.Навіть довелося трохи відсунути від переднього краюбагажника, щоб зменшити засвітку капота.Причому абсолютно невідчувалася необхідність у бічних ліхтарях, у моєму У випадку вонираніше жили над головами водія та пасажира. Але ось не вистачалодальності… тобто я б це назвав натуральне робоче світло і гарнедоповнення до штатного ближнього світла .
І ось прямий під новий рік (29 грудня) зателефонував дід Морозкур'єр FedEx :-)))
І подарував вручив мені посилку з новою панеллю.

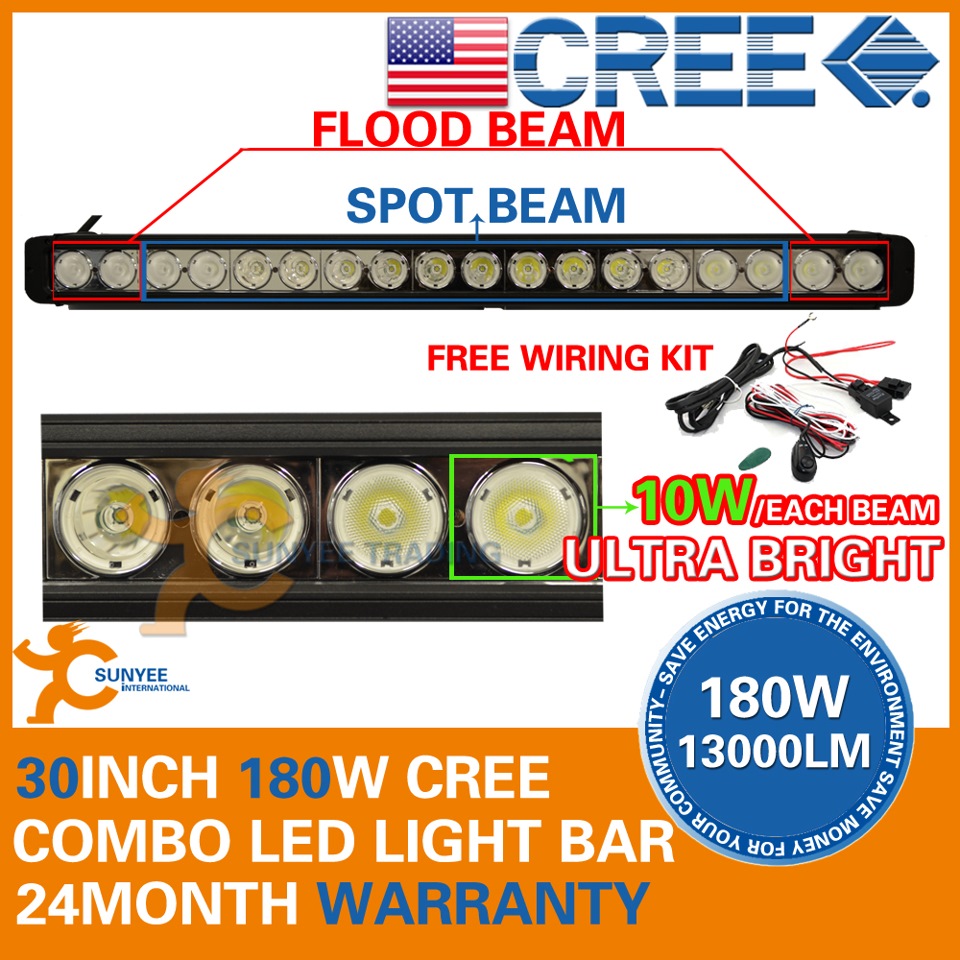

18 світлодіодів по 10Вт кожен, і все ті ж 180Вт заявленоїпотужності.
Ця панель так а з комбінованим пучком, назвемо їїпанель_20/40 — по краях 4 лінзи 40 градусів промінь, і центр 14 лінз 20 градусів.
Відгуляли новорічні свята і настав час зайнятися справою.
Панелі з собою, фотоапарат Nikon D3200 із собою, штатив із собою.:-))
І ось що вийшло.
На одній фото я відзначив кілька об'єктів, щоб легше булоорієнтувати хто і як світить.
т.К. Об'єктив 18-55мм, не в змозі захопити весь промінь від панелі, то довелося розбити по кадрах — центр, ліва зона, права зона.
<

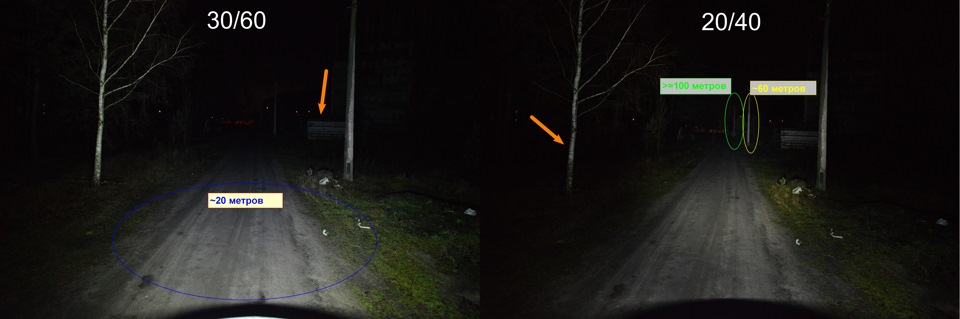

На одній із фотографій (центральний кадр) я виділив кілька об'єктівта областей, щоб було легше орієнтуватися в дальності таінтенсивності світіння.
Ширина дороги близько 5м, відстань між стовпами ~40м. Від стовпа взеленому овалі було відміряно 100 метрів по одометру, а потімрозворот +/- 5 метрів на корпус машини.

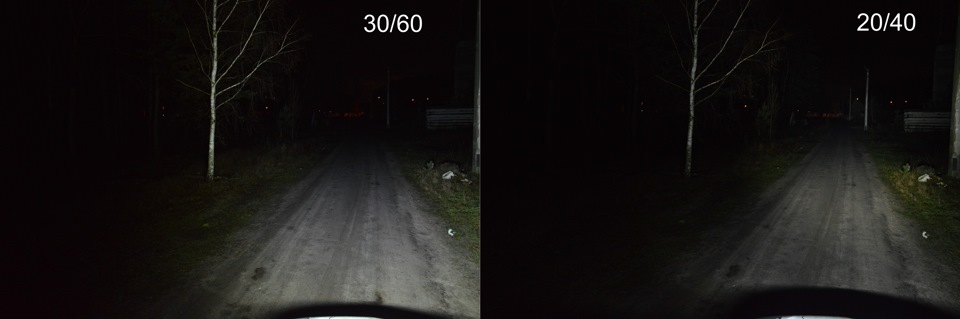

Ліва зона
Центр
Права зона.

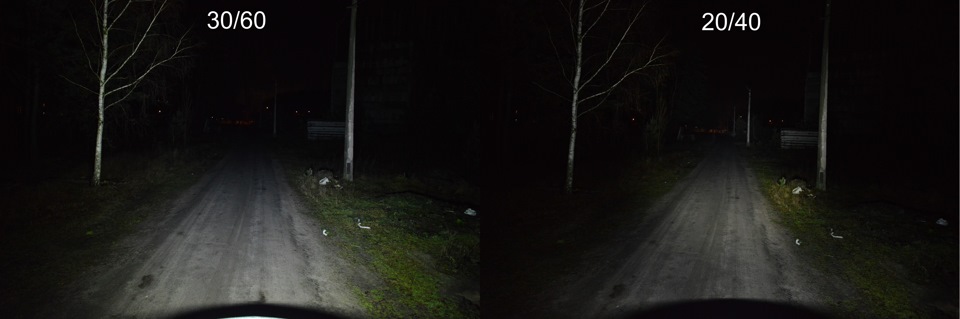

І тільки після того, як обидві планки були перевірені в однаковихумовах, я зробив свій вибір на користь розподілу променя 20/40.
Ближнє світло фар заливає першу зону, потім панель заливає своючастину і дальнє світло завершує картину.
Мене не сильно бентежить, що бічна засвітка не так яскраво вираженав порівнянні з панеллю_30/60, дроти під бічні ліхтарі вже є і саміліхтарі це питання часу. Хоча я вже нафоткав кілька варіантів ісвій вибір зробив, але про це в наступному огляді; -))
отримати більш-менш адекватні знімки реального світла. Граючивитримкою вийшло пару досить цікавих знімків. Виявляється ось такможе лупити панель_20/40 в рекламних оголошеннях Витримка 8сек.
Витримка 10 сек.
Кадри в і — витримка 1/25 сек.
Фотки у великій якості можна подивитися тут.
Ось такі пиріжки з кошенятами.
Сподобалося?
Stay tuned…
Коментарі20
Залишилася претензія до виконання такої 20/40. Балка зібрана як би герметично і в ній немає клапана для усунення конденсату, але це не заважає конденсату там накопичуватися. А мідь китайці використовували таку, що вона зовсім не мідь. У результаті па...
У мене панель_20/40 (180w, 18 діодів), але тільки шість у центрі для далекого світла, решта 12 - робітник. Якось підбирав кут установки цієї балки. Світить вона реально на всі боки, чи не на 180 °, тому піднімати її (напрямок променя) високо не хочет...
Світло в небі не губиться, а підсвічує гілки в лісі.
Це так, і саме в лісі це приємне доповнення, хоча насправді мені пофіг чого там вище пари метрів над машиною ) Але ось в полі і на порожній дорозі ця енергія витрачається марно (я зараз не про акуми і генератор ).fa.d-cd.net/78a54acs-480.jpg
Ну я при регулюванні зупинився все ж таки на світі в далечінь а поблизу світла вистачає ... Хоча насправді китайці могли передбачити невелике відхилення у вертикальній площині для різних лінз тобто щоб ближні лінзи встановлювалися з розсіюванням трох...
вчора затестил. прийшла 120 + 2 по 36. ширини пучка немає, в далечінь не смажить, що то в стилі міддл. сьогодні прикручу подивлюся вас з дас вже на даху ...
ну що? як тести?
дальності не вистачає
Ось і в мене була аналогічна куйня ... спробував 20/40 і залишився задоволений.
я думаю на цьому я і зупинюся... люстру користую раз на п'ятирічку, та й піонерів побоююся
Біла ніч -) .
Спасибі за звіт. Теж доглядаю балку і не міг наважитися брати CREE або Epistar.Т.к. Для мене дальнє світло не потрібне. А потрібен більше робочий, то Epistar для мене кращий.Дякую. І виправи останнє фото. Там не 1 сек, а 10 сек.
бери CREE!3Ватні, але CREE -)
Зізнаюся не говорив я 3w CREE. Я коли читав про діоди вирахував що CREE в балках не використовують діоди Q5, т. Вони слабкі, а використовують тільки XML-T6 На 10w.
Бери cree. У мене балка така як тут 20/40, тільки там по шість «лінз» з кожного боку робочого світла і шість у центрі для далекого. Ти її бачив, але начебто не розглядав ) до виконання, опишу нижче, але яскравість не впливає, а то й запускати…
Я все-таки за 2х рядні. Не знаю чому, але їхнє світло мені більше подобається. І у 180 ватної, виходить 12+36+12тобто. розраховував промазувати герметиком.
> Я все таки за 2х рядні. А є і дворядні cree 10-ватт ) Нещодавно натрапив у китайців на варіант як у мене, але в два ряди. Ось там напевно дійсно у всіх зустрічних фарба буде плавитися і облазити) )> І у 180 ватної, виходить 12+36+12там вони відрізн...
2 ряди і Cree, це буде все 360 ватів. Перебір. А ось 180 ватів з 3х ватниками дозволять залишити місце для парочки фарок по краях З приводу отвору, думаю дельно. тепло, як у вуличні плафони.
Яка ціна насправді?
тільки фотки на 8 і 1 секунду витримки за відчуттям повинні були мати різну діафрагму, занадто вони однакові по експозиції.
