Загалом добрався безпосередньо до всіх фішок і тому жахливомувидовищу від перед.Господаря.

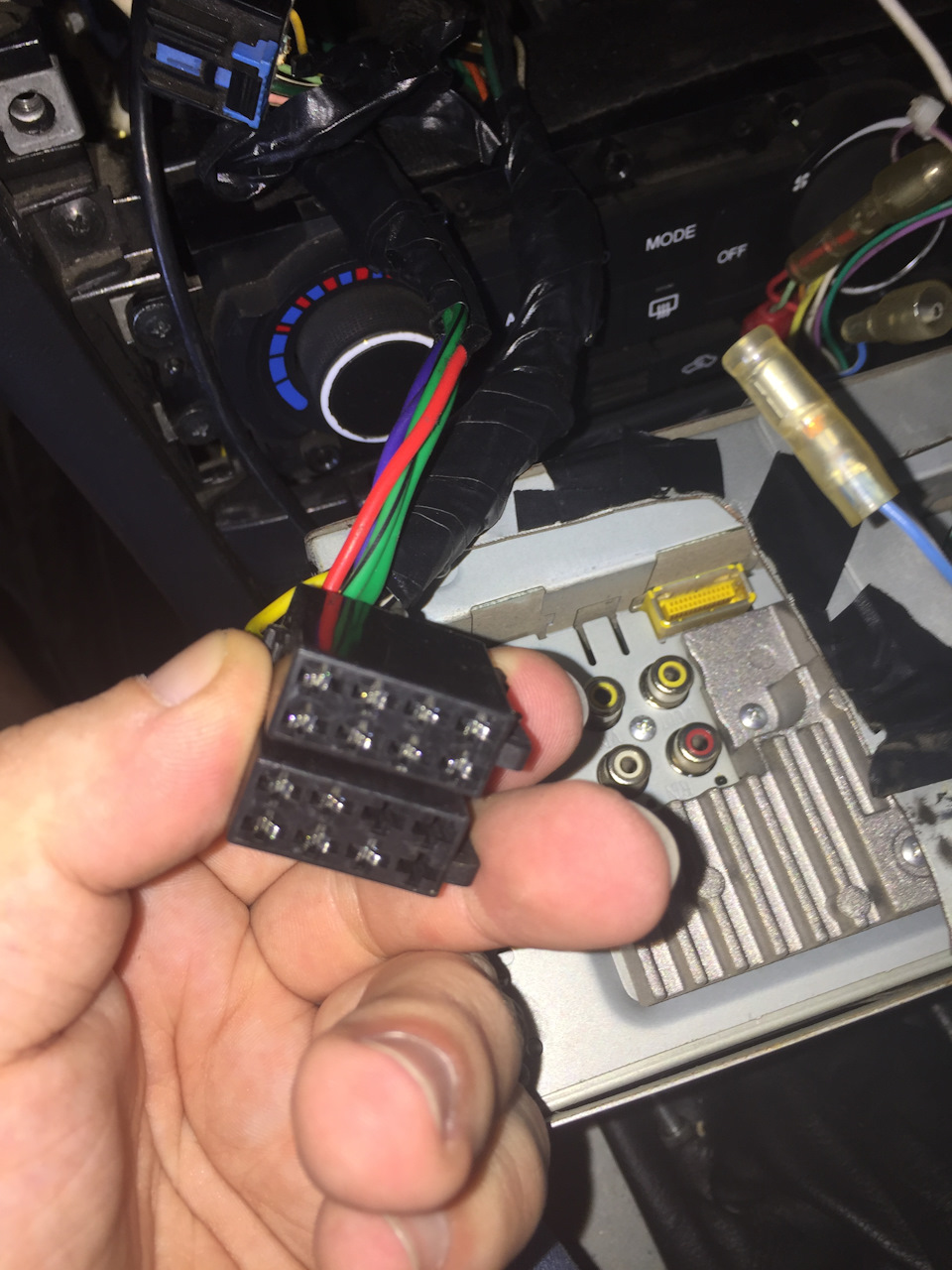

Загалом з рідних фішок вирізані дроти (з 2ух) і колгоспним чиномзібрана «нібито євро-фішка».
Жах/синій провід від майфуну

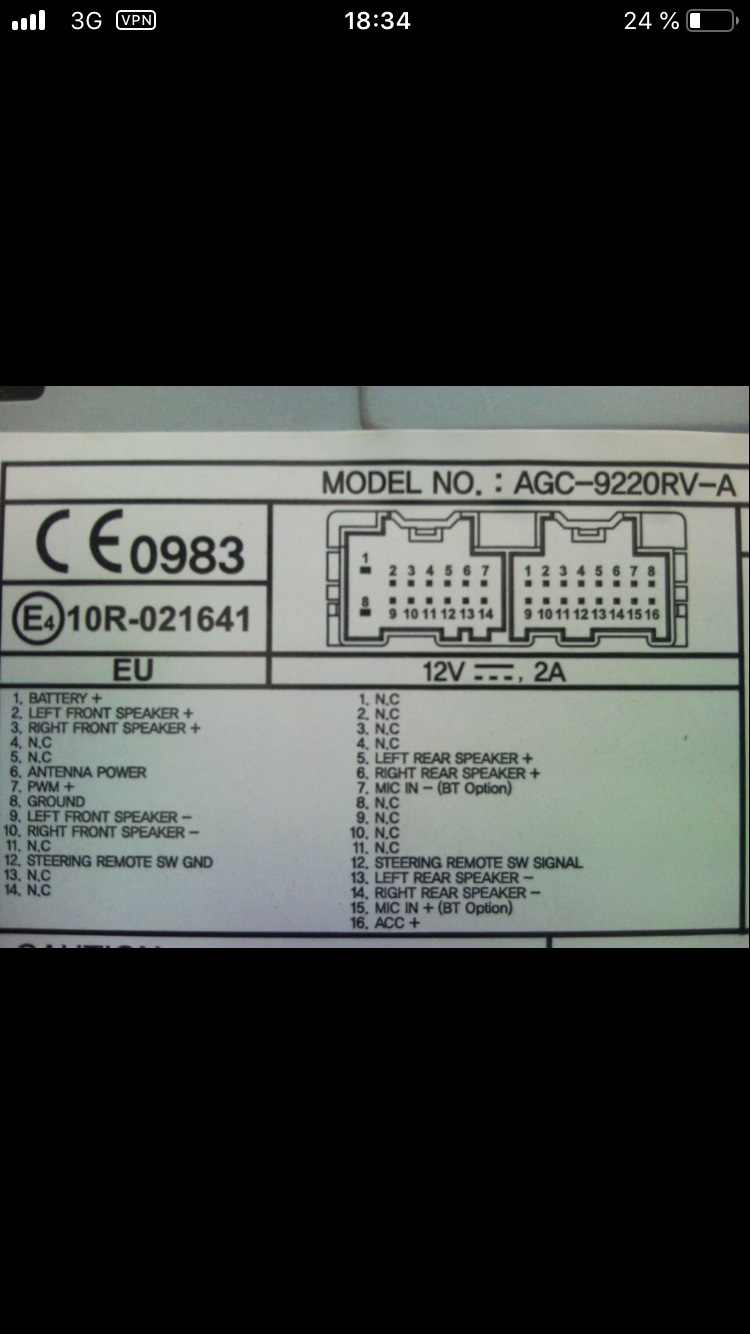

Питання в чому.Знайшов я проводи від кнопок керма . Один провідзелений, другий провід « коричневий».
У 12 і 12 відповідно
На майфуні є провід для управління синьо-білий.
Який до нього тикати провід від керма і все ж куди приєднатисядругий провід від рульового управління?
Коментарі20
Все. Нарешті-то переміг цю проблему. Увечері напишу звіт)) може кому стати в нагоді.))
Допоможіть зі схемою. перепаяв номінали, все зробив. протикав, що вони ж послідовно + паралельно були запитані. Напояв дроти до резисторів під потрібну кнопку. У результаті тепер на виході опір втікає до 0. Навіть якщо просто на резистор кинути щупи ...
Потрібні два дроти. Steerng remote sw ground і signal . Купуєш у радіомагазині штекер 3,5мм аудіо тато. Ці проводки чіпляєш на перший і третій вихід штекера. Штекер у гніздо W/R/УВАГА Треба змінювати номінали опорів Це піонер)
От.я ж за це і говорю.що в тій приблуде вже з готовими випрямлячами. а якщо без покупки, то в ремоконі паяти.
Я штатні опори перепаював у кнопках на кермі. Ні не з чуток. Можу подарувати блок кнопок вже адаптований до піонера, колгоспно. У мене в блозі машини є.
Подарувати/продати не вийде)) я з укр((
Сумно. А про покупку приблуди, фігня все це. Я свого часу ось так на соплях навішав, відпрацювало 5 років.
Оо. які номінали купити? Поки що працюють-поїду куплю і зараз займуся цим. бо ось заміряв і підключав-не те)
Це модна кнопка
Ось схема.
Я в схемах подружжя завжди гублюсь((
Ага.приблизні треба по синій таблиці, у цьому діапазоні
Ага.
Аге.зараз узяв просто кабель аух.воткнув туди. один провід накинув на нижню частину, а другий на перед. кнопки заробили, але хаотично. моде-звук, гучність мінус - атт, гучність плюс - перемикання назад))
Ну в самому блоці кнопок треба резистори перепаювати. Схемку з опорами я тобі дав. А далі вже творчість )
А що куди напоювати - підкажеш?
Ось тут не підкажу. Тут уже треба тестером дзвонити десь на платі якийсь опір на яку кнопку. Забув (
Ааааа ... допоможи, що не так? Я вибрав свої номінали, впаяв їх. чому воно все одно не працює?
Тобто гучність -/+ ; трек вперед/назад ; мутЧто не так? (((
Це кнопка seek
