День добрий, хлопців проблемка.Як з'єднати дроти ремокона таГУ?
Встановив ремокони, підключив (круїз оре)/мафон — ні…
Магнітола Pioner AVH-3400DVD.
Разом, проводи, які відповідають за наші кнопки — я знайшов:упершій фішці КОРИЧНЕВИЙ, у другій Зелений (спасибі Bi5Quit та йоготемі).
Ось тепер проблема в моєму майфуні.З розпинування майфона йдетільки 1 провід (бІЛО СИНІЙ).А куди ж тоді другий(GDN) від моїхкнопок?

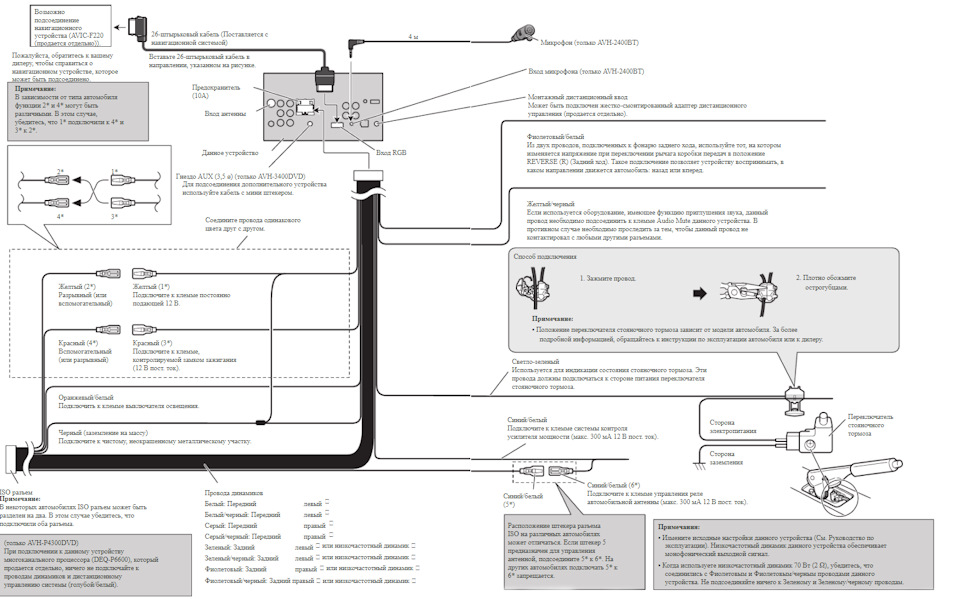

це просто оригінал фото

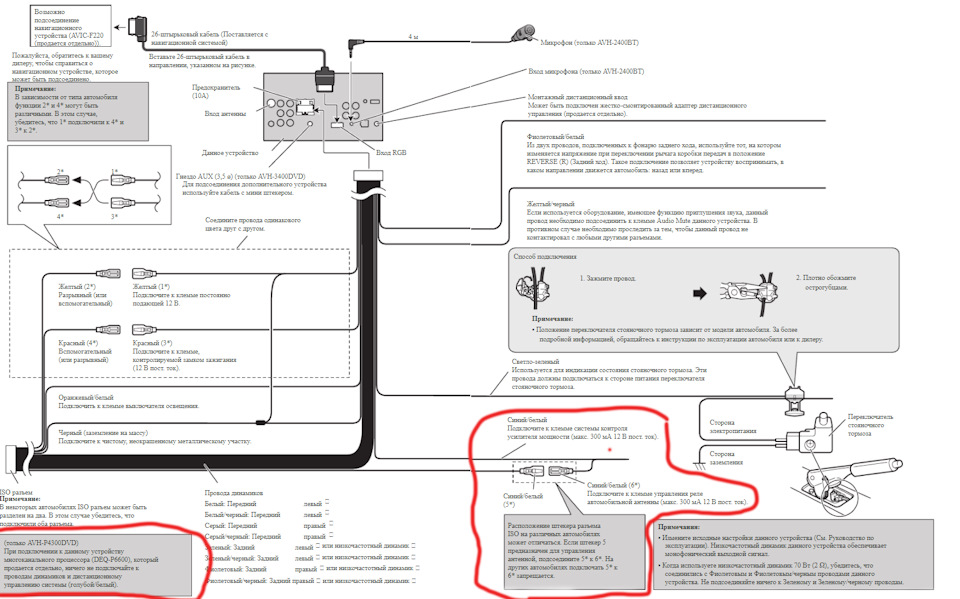

це виділений провід, який має 2 виходи на одному роз'ємі (тобтовід
І ось виходить, що я можу підключити який -то провід від моїхкнопок на цей синій-білий провід (з моїх кнопок це ЗЕЛЕНИЙ). Адругий куди (gdn) просто тупо на масу що? або без адаптера необійтися? ((
Коментарі19
Все. Нарешті-то переміг цю проблему. Увечері напишу звіт)) може кому стати в нагоді.))
звіт буде?
Звичайно)) давно опубліковано) https://megadriver.org/p763568-knopki-magnitoli-ta-kruyiz-kontroliu-na-kermo-adaptaciia-do-pioneer-avh-3400dvd

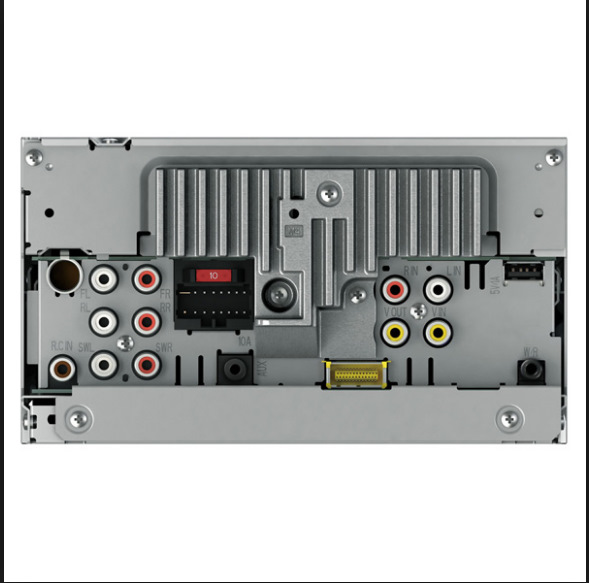

На магнітолі ззаду окремий роз'єм, 3,5мм джек. Резистивні кнопки підключати до нього. Принаймні на AVH X1700DVD так було.
Це виключно цю приблуду за 700 грн (1900 р) купувати? ((
Не підкажеш, що за рамка стоїть у тебе?
Фото не епічне.

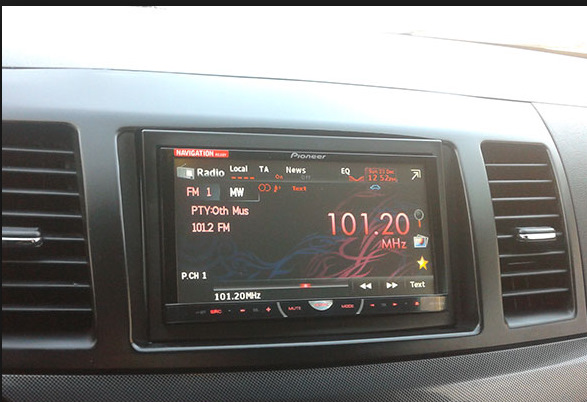

Ні, фотка спереду взяв з инета.вроде Круз, якщо не помиляюсь)
На кнопки на кермі йде всього два дроти. Вони працюють через резистори, залежно від зміни опору магнітола виконує ту чи іншу функцію.
Це я бачив, коли підключав. Мене цікавить який провід відповідає за кнопки у фішці підключення до магнітоли.який пін?
Розпинування є, тільки я далеко надто від дому
На магнітолі просто є синій кабель з етикеткою remote control. ось і думаю. який провід від машини на нього потрібно накинути
Спробуй продзвонити мультиметром. Відкрути кнопки на кермі, два болти, і дістанешся.
Я туплю, чи як? накидаю щупи на два дроти, які відповідають за кнопки керма - тисну кнопки на кермі немає ніяких показань опору.що не так? О_о
А на рідній магнітолі кнопки працювали?
Та ось тільки поставив равлик. А мафон позаштатний стоїть ще з покупки авто
На штатній магнітолі має бути схема. На схемі вказані розпинки, який провід за що відповідає. На основній фішці за номером 12 steering remote, це я так розумію і є кермо, так я і підключав свою магнітолу до цього дроту, але реакції ні який. Цікаво, а...
Ну зараз піду дивитися.просто мафон ставив ще попередній господар.там по проводці колгосп такий був, що доводилося до електрика звертатися. Розряджала акумулятор за 3 дні, т.к реле стояло і гасила від сигналки. відпишуся тоді за всіма порадами, що ві...
Я так розумію це вона? І ще одна така ж? Там дроти порізані деякі. я так розумію той, хто мені ставив.
