Бодрого всім ранку.

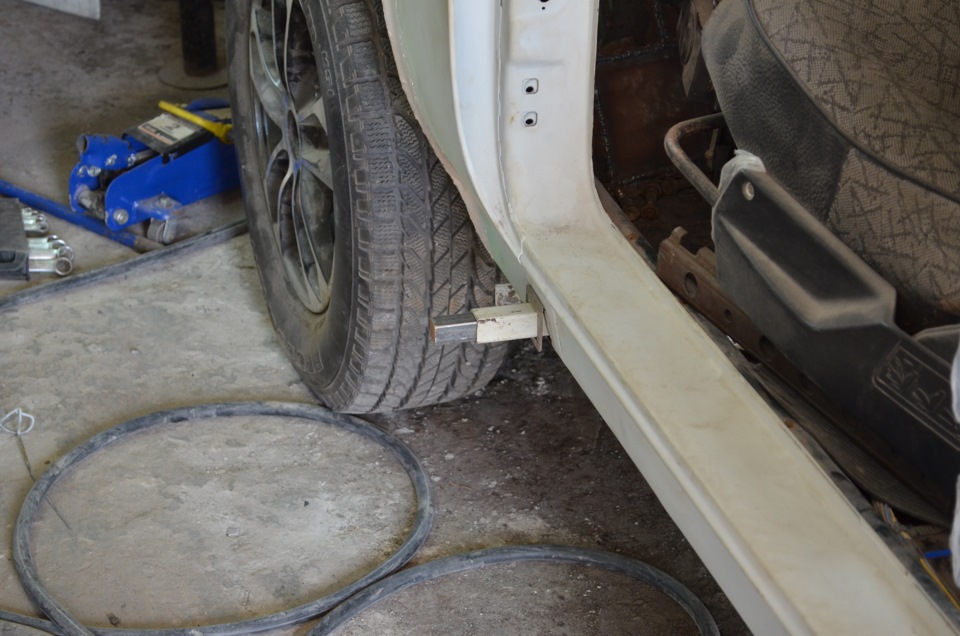

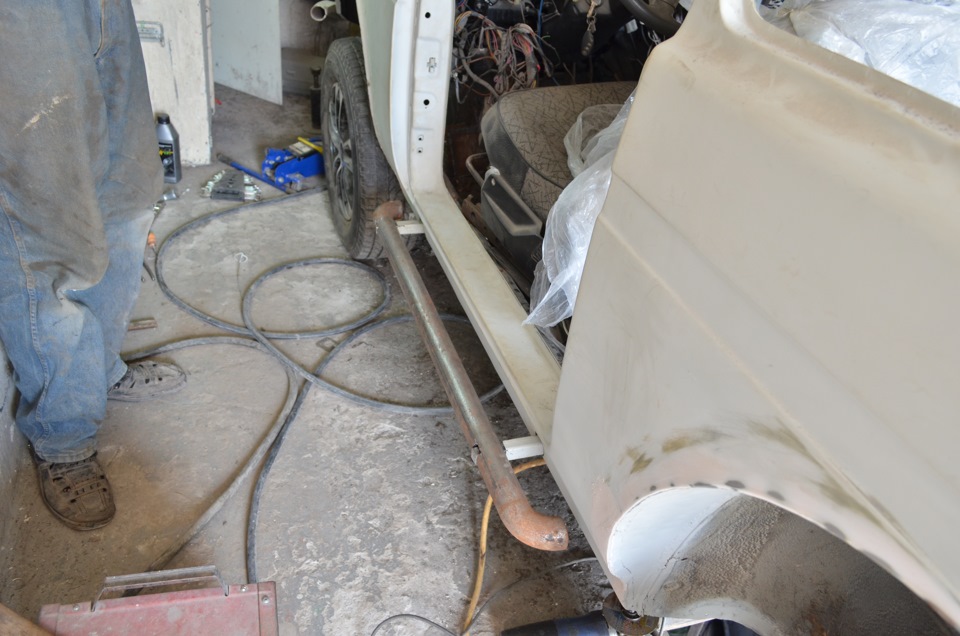

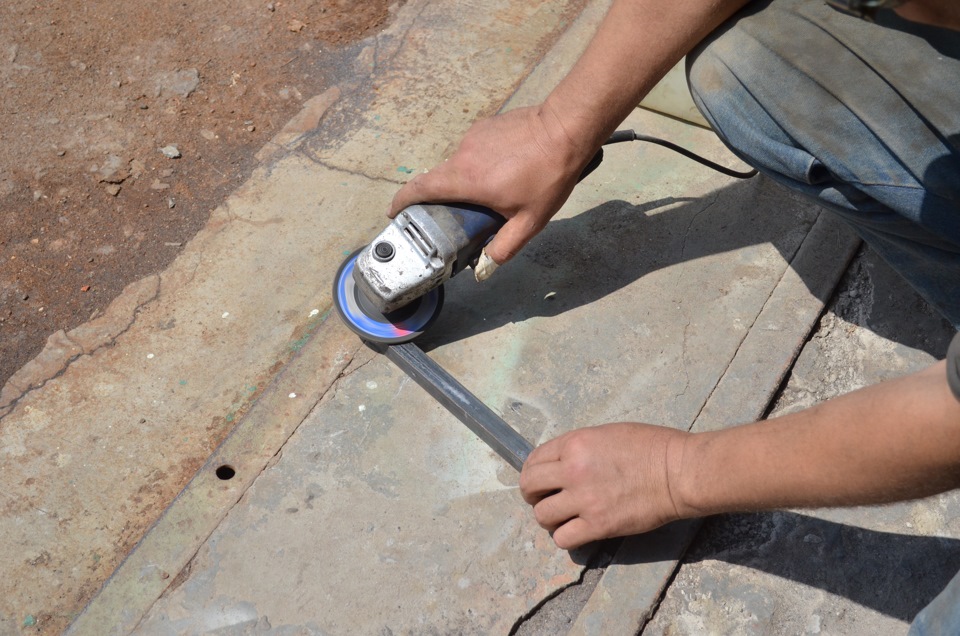

Є трохи фото по тому, як практично зібрали підніжки силові. Справатак — квадрат труба проходить наскрізь поріг і впирається влонжерон.На лонжерон наварений куточок з "трійки" і до ньогоприварена та сама квадрат труба. Потім беремо прут такого розміру, щоб він вільно вставлявся в квадрат трубу:Потім приміряємо сампоріг силовий, який зробили в минулих частинах:

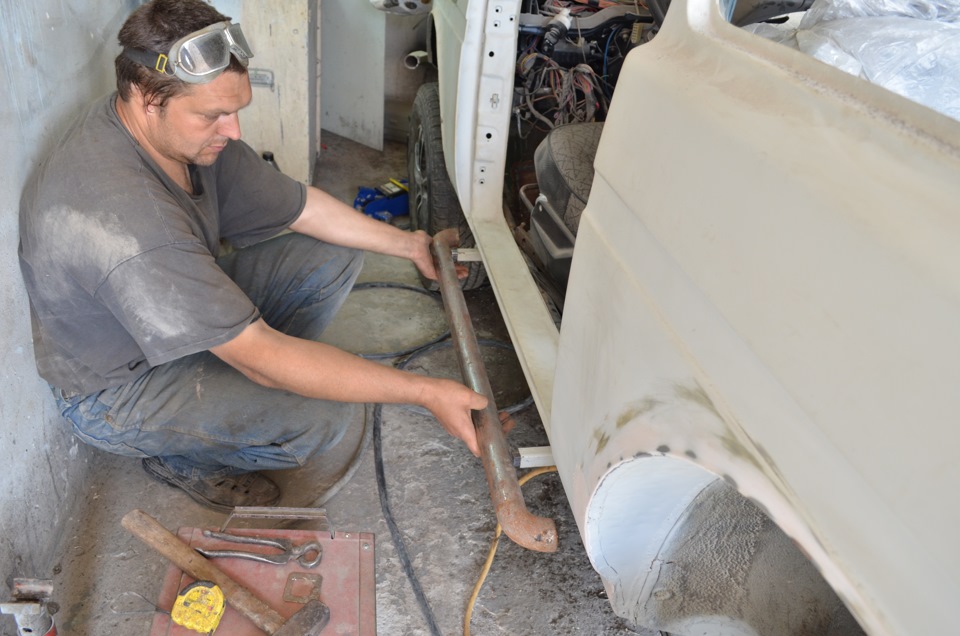

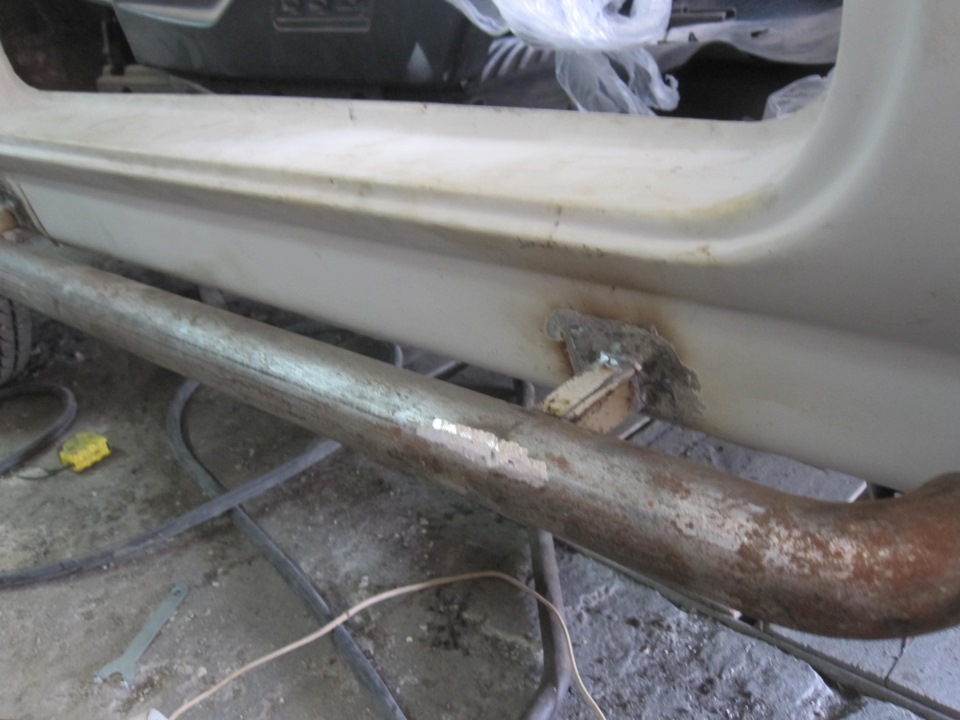

Свердлимо наскрізь так, щоб у нього проходив той квадратний прут:Ізварюємо їх разом:
І робимо це з обох боків:
Ну ось як то так :)
Коментарі20
Підскажіть а чим кріпили прут у середині професійної труби?
Проф-труба йде до лонжерону і там через куточок приварена до нього. Прут вставляється в неї і фіксується болтом з гайкою. Навантаження на ньому взагалі мінімальне, просто що б не випадало. питали? я правильно зрозумів?
Так саме)) спасибі, а не підкажіть розміри труби та прутика?
Труба 25, прут 20
Велике ДЯКУЄМО!
Та нема за що, забув написати, що труба товщиною 2мм
а немає фото де вся ця краса знизу видно?
знизу, де до лонжеронів приварена?
Класно зробив, Леха! Колись руки дійдуть, зроблю так само!
Спасибіще! )
Відмінно
На яку глибину заходять у пороги кронштейни? Як віднесеться Цей поріг до ударів по ньому? А як віднесеться кузов до такого? Думаю все ж краще було кріпитися знизу до кузова. Можна було розбірну конструкцію зробити. до корозії.
У глибину заходять на 30 см. Удар перенесе момент на короб і в лонжерон, але про який удар йде мова? Адже цей елемент створений для того, щоб упертися в дерево і не погнути двері і короб, в крайньому випадку обійти по краю дерево при лебіганні. коліс...
Так ось я і хотів запитати Чи витримає кузов підняття хайджеком?
А чого ж йому не витримувати. Квадрат-труба приварена до коробу з обох боків. Була думка приварити її до підлоги салону, але там вона не дістає до нього. У результаті, вийшло додаткове посилення несучого кузова цими трубами - розпірками .Якби короби ...
Зрозуміло.
Гут. Як трубу так з країв погнули?
За порадою Артема, купили того ж діаметра коліно і зварили їх разом.
Вангую!111 трубогибом)))
так собі ти вангуєш)))
