Вирішив робити так що б підключаєш тіл і радіо само замовкає.Ніяких доріжок різати не хотів, 5-контакного роз'єму нормальноготеж знайти не міг, а все тільки так робили... Після "куріння"інтернету на цю тему, до речі, у поляків дуже зрозуміло на форумахвсе написано, і кількох спроб вдалося зробити.

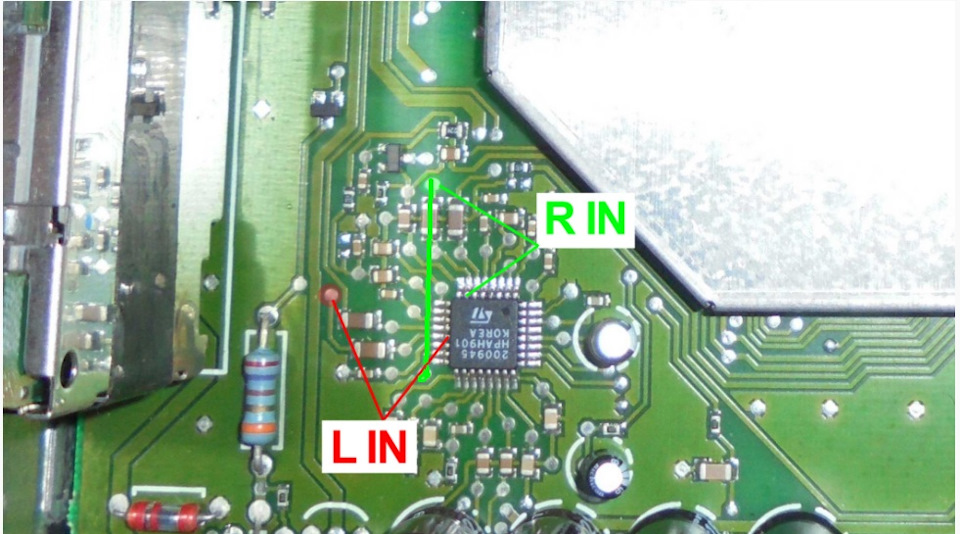

У результаті вийшло що радіо грає, встромляєш кабель аукс якийпостійно висить з передньої панелі і радіо само замовкає (якщо дужехороший сигнал то на тлі буде ледь чутно, потрібно тільки перейтина частоту де просто шипіння) і грає музика з тіл. По фото вседумаю буде ясно, якщо що - питайте.
Коментарі11
та найбільшої мінімізації шумів від радіохвиль, я від'єднав антену радіо.
Не міг би ти розписати, що конкретно означають ці червоні та зелені лінії?
Товста зелена перемичка, тонка просто для орієнтування
Ось так має бути з правим і лівим каналом? Самі дроти штекера AUX повинні виходити з одного з перемкнутого контакту?
Зелений - так, червоний тільки з далекого п'ятачка, без перемичок. Спробуй, для мого тіл такий конфіг підходив без шипіння.
Ти маєш на увазі, що вихід на штекер червоним дротом йде від контакту (п'ятачка), праворуч від конденсатора?
Заплутався, маю на увазі оскільки на моєму фото.
у мене в результаті, при підключенні звичайної Нокії Х2-00 чомусь лівий канал відсутній. відтворюється тільки правий. для моїх потреб і одного каналу вистачить, але якось є відчуття незавершеної роботи. Але варто мені підключити МП-3 плеєр, як все чі...
Привіт! Не ясно з правим каналом. Зелений відрізок розцінювати як перемичку від кондера до товстої доріжки? І чи правильно буде загальний припаяти до доріжки плати, що йде по периметру? Дякую!
Привіт. За правий канал сказати не можу, у мене працює саме в такому конфізі. На рахунок зел. відрізка то так, це перемичка. Землю паю в будь-якому місці, для більшої впевненості можеш продзвонити.
Дякую!
