Підключення кабелю AUX до магнітоли та впровадження блютуз модуля

Захотілося слухати музику з телефону тільки без проводів, ну нелюблю я ці павутиння :)
Для цієї справи було кулпено:

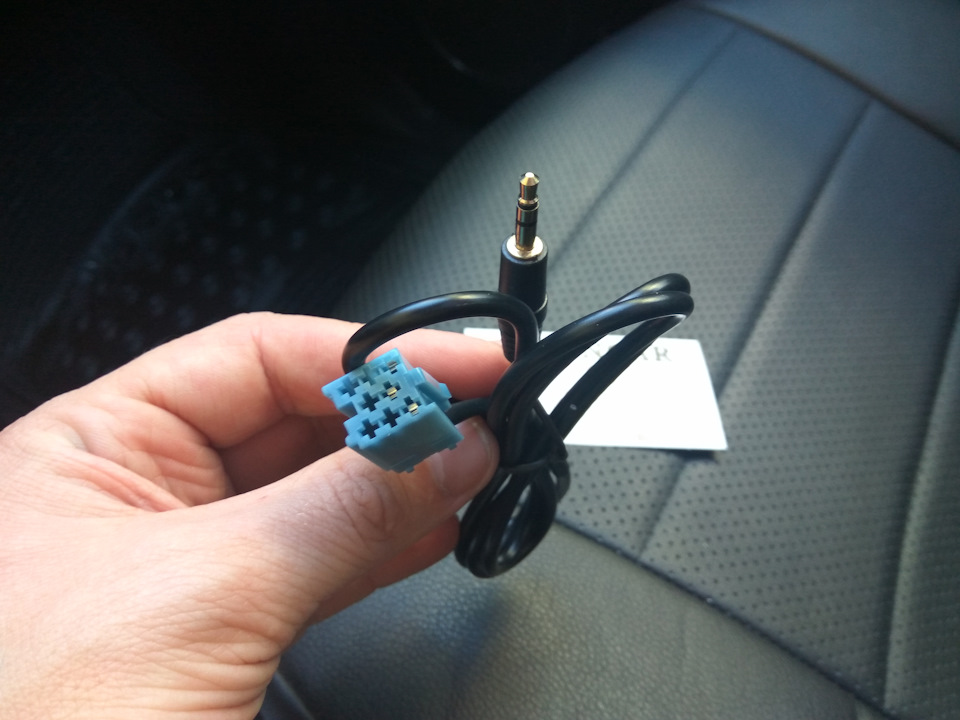

Кабель AUX

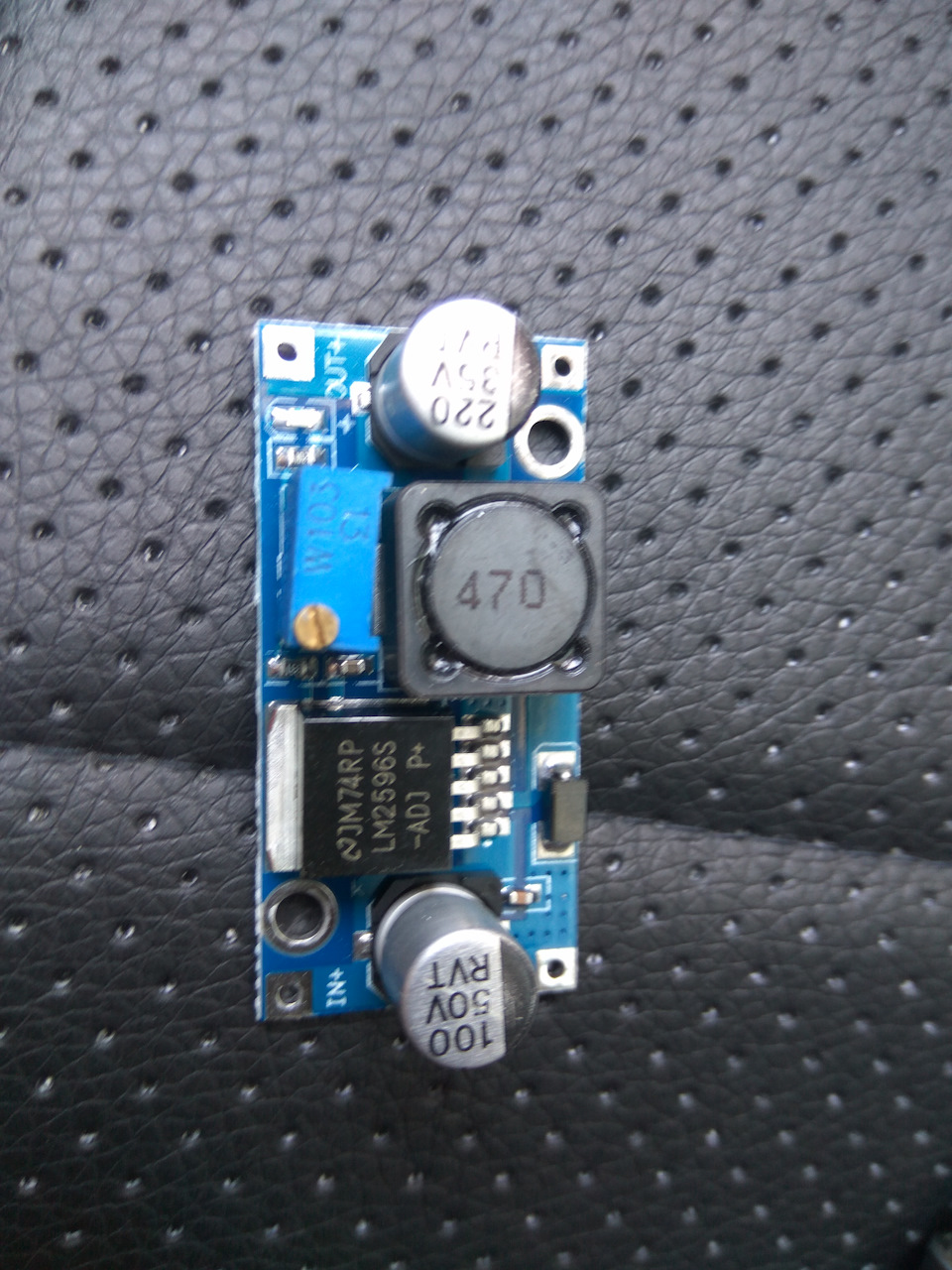

Плата перетворювач з 12в до 5в

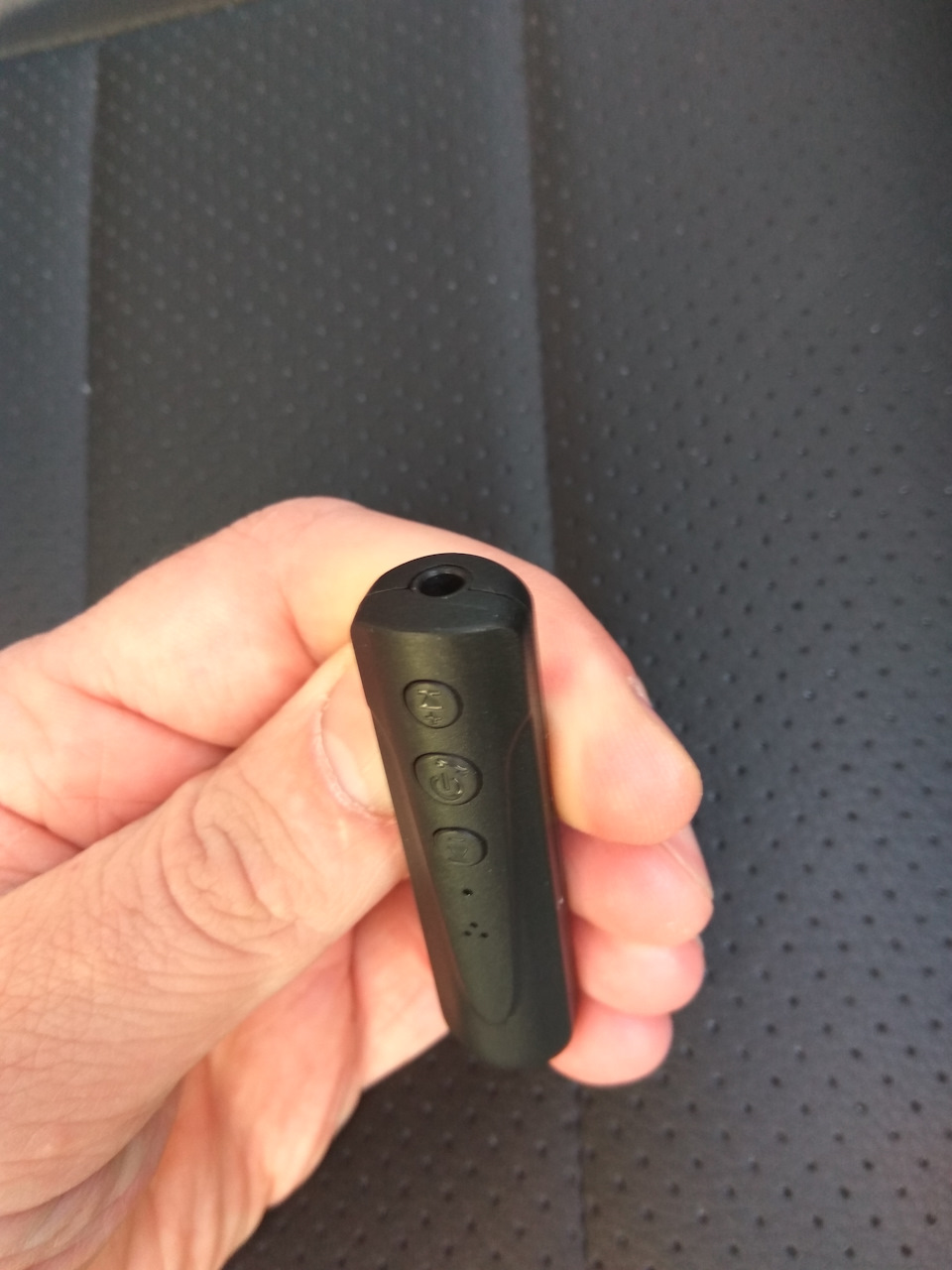

Блютуз модуль

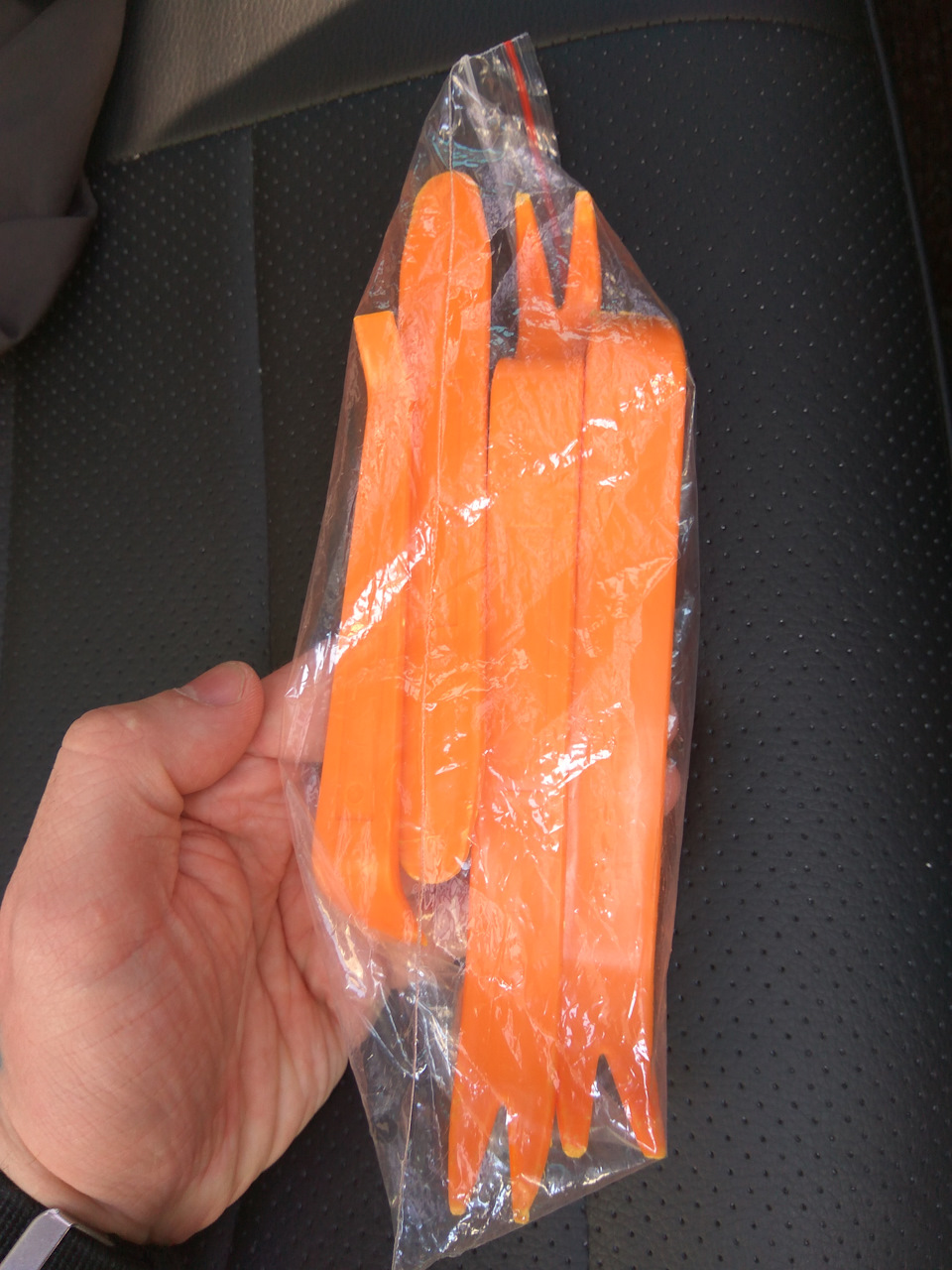

Інструмент для зняття магнітоли
+ кабель 2 шматки та фішку micro usb (тато)
< /p>

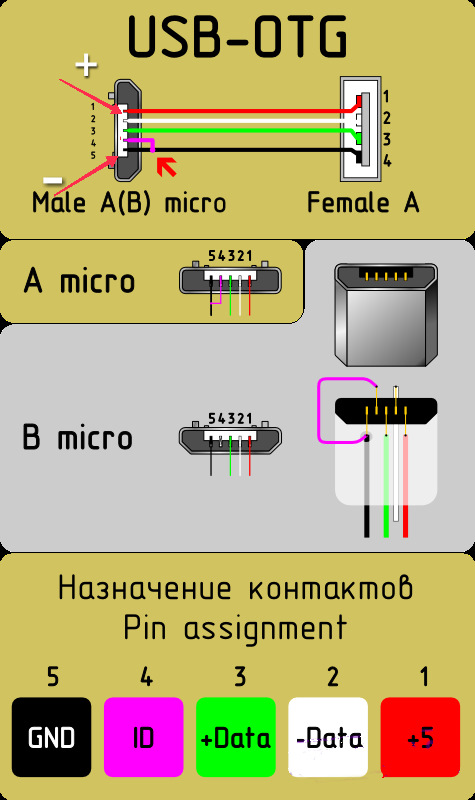

Схема підключення кабелю до фішки micro USB

Власне знімаємо накладку за допомогою інструменту

Кріпиться накладка на шести кліпсах з боків
Відкручувати 4 шурупа (2 зверху і 2 знизу) Витягуємо магнітофон
p>
Далі виймаємо велику фішку з магнітоли, шукаємо 2 дроти на яких йдепостійно 12 вольт
Червоний + коричневий —
Робимо дірку в бардачку і простягаємо кабель живлення для блютузута кабель aux
.
.
Підпаюємося до проводів
Підключаємося до плати
Схема підключення на плату проста:Від наших проводів 12вольтпідпаюємо кабель до плати де напис in, тобто вхід, а той кабель щоми вивели рідше у бардачку підпаюємо з іншого боку плати де написout, тобто вихід. Далі підстроювальним резистором на платі крутимо, поки не виставимо 5 вольт. Ось і все…
Повинно вийде приблизно так:Отримуємо 2 дроти. 1 кабель цехарчування на блютуз модуль 2 кабель це aux До речі можна навітьмобілку заряджати так як плата видає 2 Ампера. Тепер слухаю музикупо блютузу з будь-якого телефону або мп3 плеєра без проблем.
Тільки не забув, для того щоб слухати музику таким способом, вампотрібно в магнітофоні натиснути двічі на кнопку CD, тодіактивується лінійний вхід AUX.
Ось як має вийде

Усім удачі :)

PS Якщо є питання щодо підключення плати, то дивіться мою попереднюпосаду
