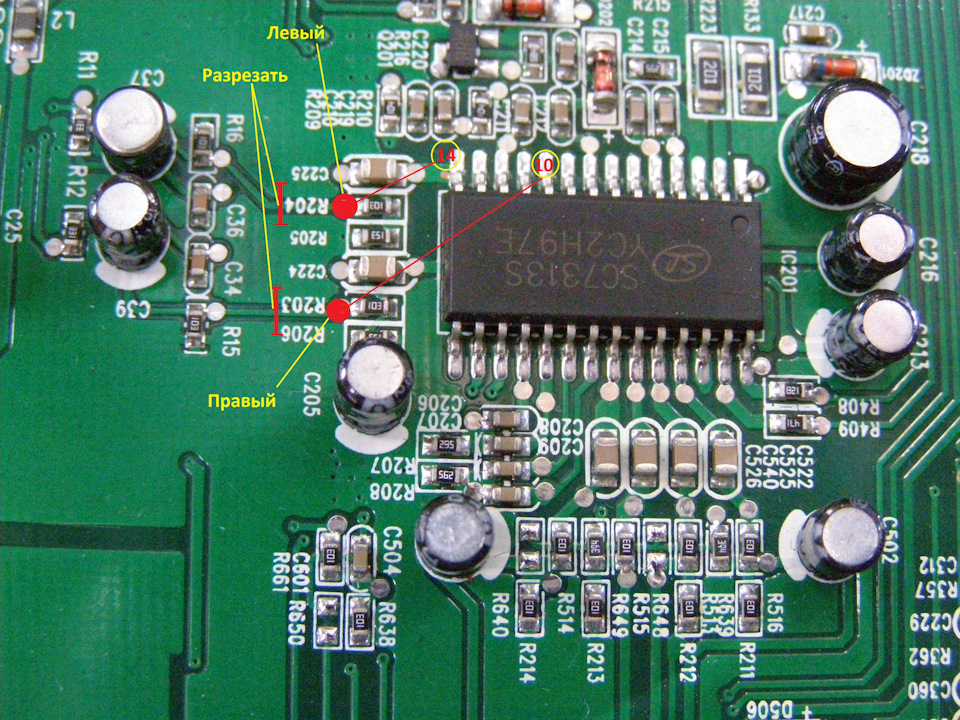

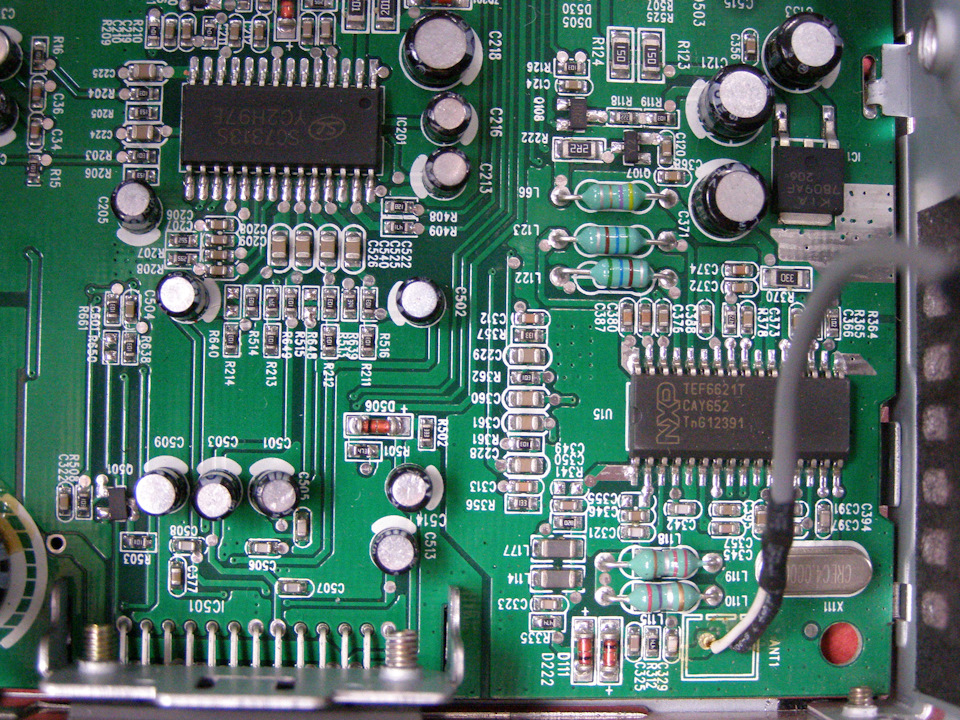

Машина 2013 року випуску, але магнітола у неї, явно з 90 — тих. Явже не говорю про USB вихід, але хоча б можна було зробити CDпрогравач з підтримкою формату MP3 . 2Din… Залишалося лише слухатирадіо( Але тут прийшла неординарна ідея вивести AUX вхід. Принципідеї в тому, що б зробити зі штатної магнітоли підсилювача сигналу.Задумка з'явилася, залишилася реалізація. Приступили до розбираннягоре-магнітоли.Але тут виявилося не все так просто, спеціальноговиходу AUX на платі не було (але ми легких шляхів не шукаємо. Вдопомогу приходить схема, а точніше DataSheet до мікросхемиPT7313E. Вирішено було припаятися до виходів від CD програвача надоріжки 14 та 10Запчастини на фото:IC201Запчастини нафото:1C201

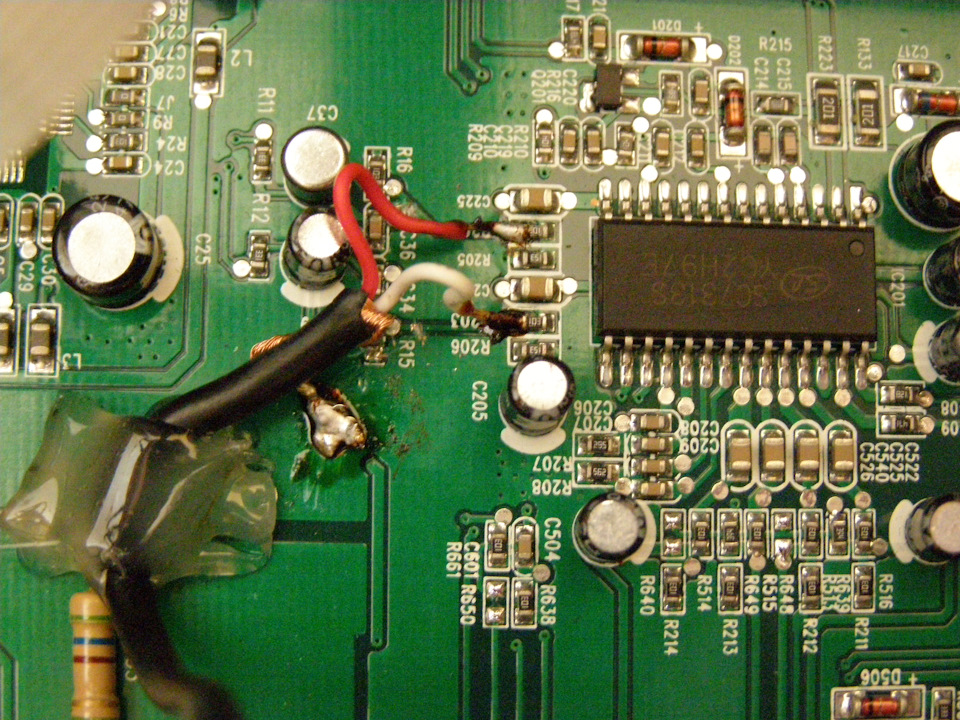

Прикупив екранований провід та роз'єм 3, 5мм
У результаті все запрацювало, тепер можна слухати музику навіть зтелефону))
Єдине "але":тепер не читаються диски і при включенні AUX повиненпостійно крутитися диск.
Коментарі14
Був спосіб простіший. І там не треба танців з бубном і СД диском, все і так працювало)
Який був спосіб? цікаво дізнатися.
Не так все проста, у мене плата інша, щось на кшталт www.drive2.ru/l/3145023
Я собі купив з МК за 700 грн з USB виходом, стала як рідна, роз'єми ідентичні з нашими і грає з флехи офігенно. ну не на заводських динаміках звичайно ... підсумок дешево, мінімум переробок, зручність USB, відмінний звук, ще і підсвічування біле як н...
Зате бюджет 15 грн) Читав твій бортовик, бачу теж був спантеличений входом AUX, але так до кінця і не довів(
не доробив, тому що, так і не знайшов схему мікросхеми, а порадою теж ніхто нічого... потім підвернулася нова з МК, але моя рідна про всяк випадок будинку стоїть законсервована)
Тепер є можливість) Адже у мене плата така сама, як і в тебе.
ну так, можна каламутити) я ось подумав, а якби не перерізати ці дві доріжки, то може й диск би працював?
На жаль ні, доводиться чимось та жертвувати. До речі при такій схемі диск повинен постійно крутитися і намагатися щось прочитати)
Та поміняй ти цю шкарабанку дай все )
Це ти про машину)
Неїє магнето…
Ти звичайно молодець, але де ти був із цією ідеєю 3 роки тому))))?
Три роки тому їздив Ланосом і горя не знав)
