Продовження попереднього запису. Після зміни підсвічування кліматуі магнітоли вирішив взятися за щиток приладів, тому що бурштиновесвітло на ньому мене трохи напружувало, та й не вписувалося воно взагальну картину.
Зі щитком проблем взагалі не виникло, знімається він дуже легко іпросто:1. Виштовхуємо панель, там де знаходиться регулюванняяскравості та кнопка TRC Просто тягнемо її на себе.
2. Від'єднуємо фішки і дістаємо цю панель.
3. Перекладаємо кермо в найнижче положення для зручності діставаннящитка приладів. > 4. Викручували 4 шурупи(2зверху, 2знизу).

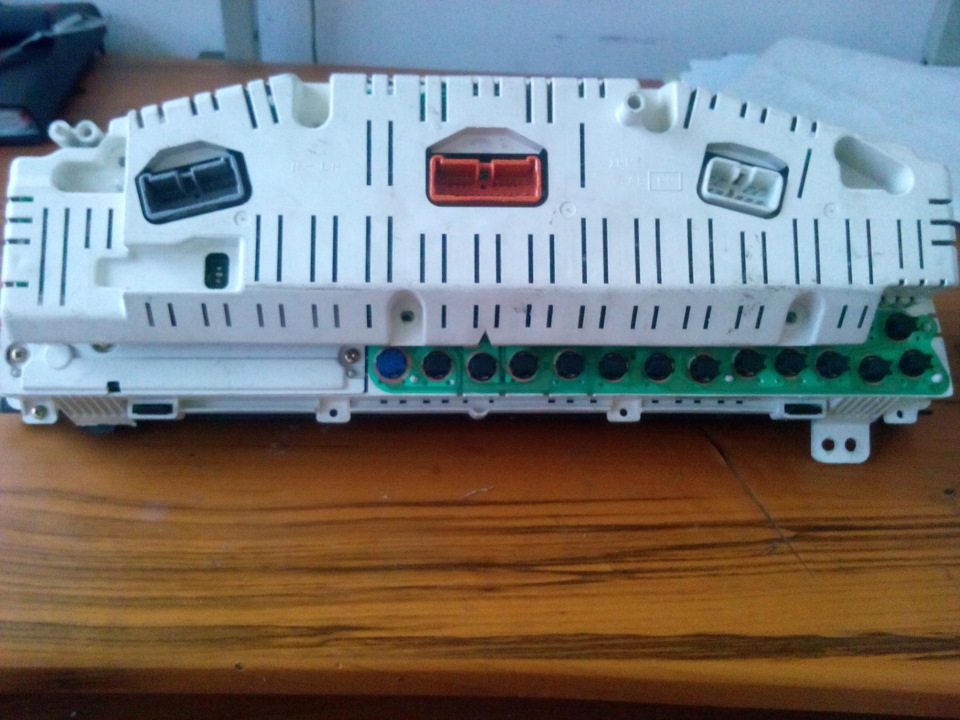

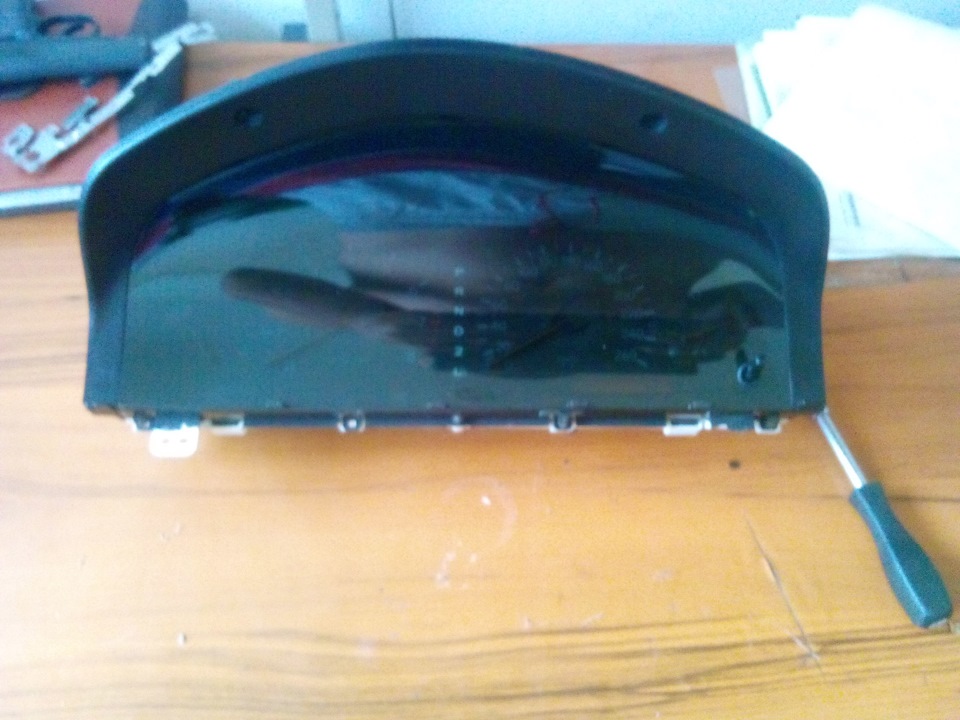

5. Дістаємо щиток відклавши 3 фішки ззаду нього. І почаврозбирати.
відкручуємо кілька шурупів, і знімаються пластмасу

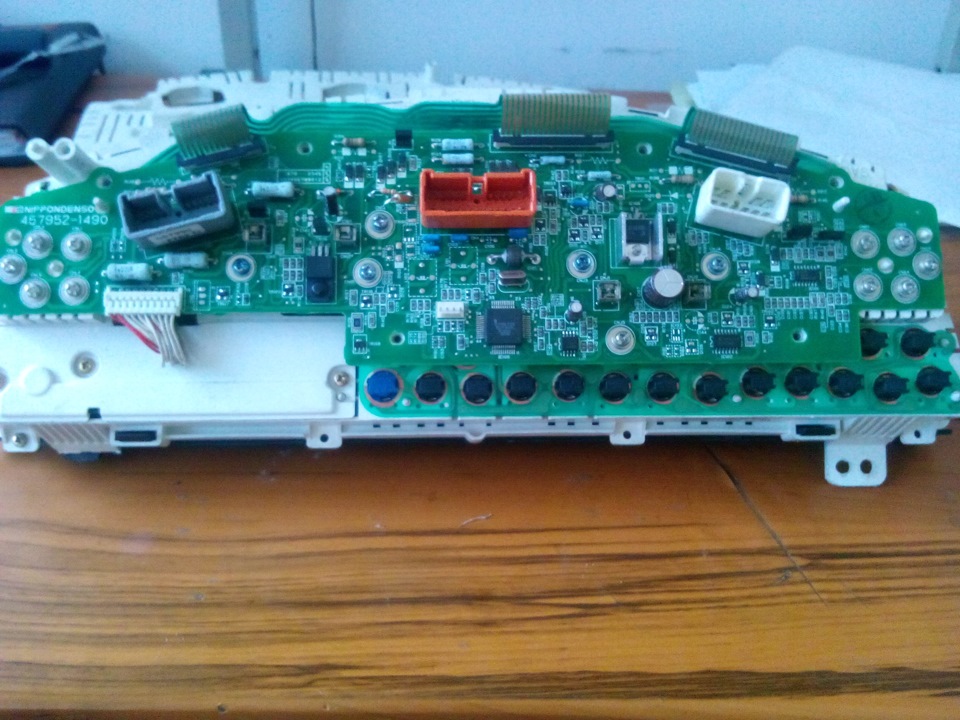

потім на платі відкручуємо всі шурупи які бачимо, відлужуємо шлейфиі дістаємо плату

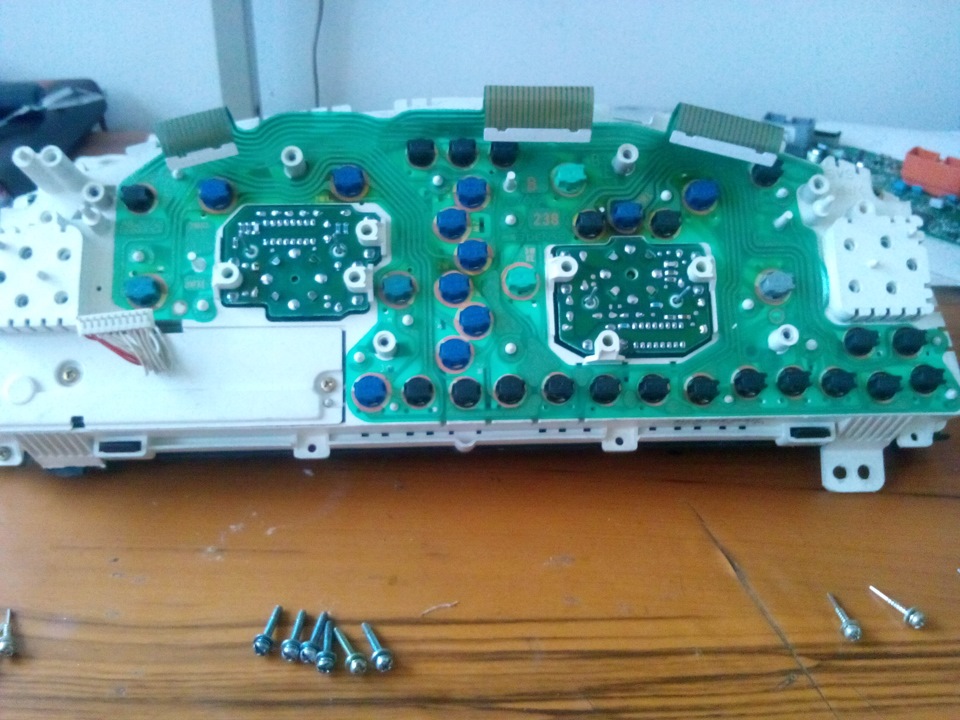

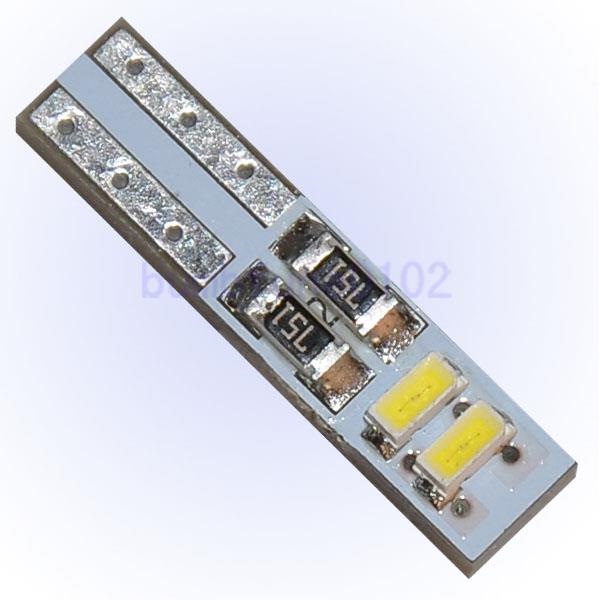

ось вони заповітні 8 патронів з лампочками, які потрібно замінитиЗа допомогою тестера дізнався де + і - на платі, щоб не знімати покілька разів прибирання. Замінив лампочки на добрі діоди. Діоди, доречі, брав спеціальні, які світять на 180 градусів, щоб булорівномірне свічення як від лампочки. Ось такі:Ось такі:>
Ну і власне сам результат видно на фото:
до
після
після
Вийшов повноцінний оптитрон)
>
