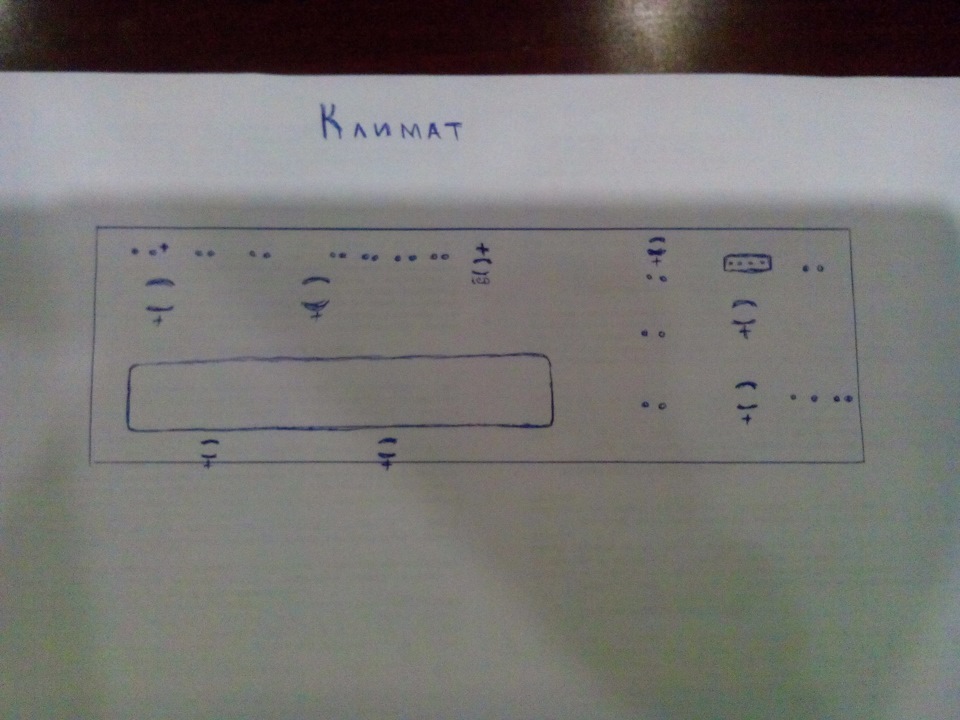

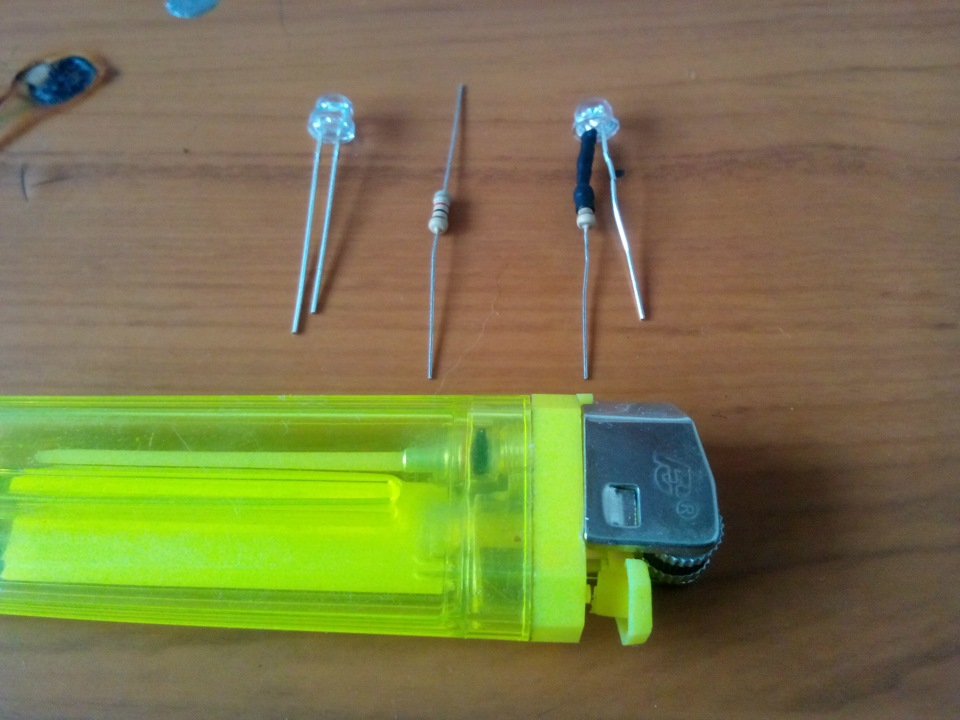

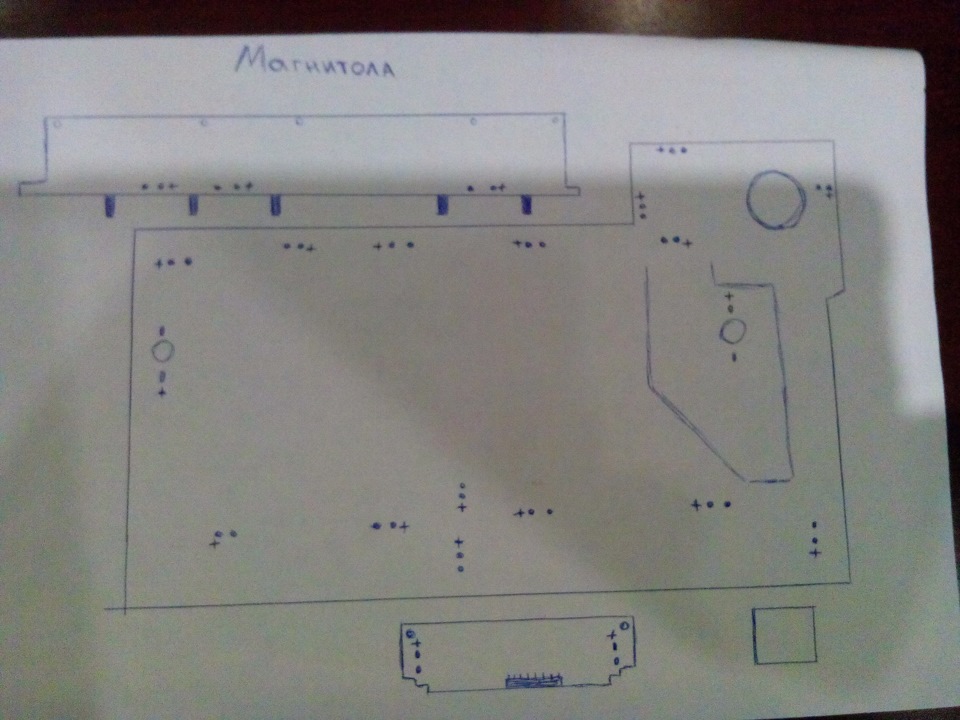

Давно планував зайнятися пересвітом підсвічування клімату тамагнітоли, тому що більшість лампочок давно перестала світити, ну іякщо вже міняти підсвічування, то чому б відразу не змінить її наприємний білий колір, замість зеленого Поїхав на радіобазар, купивнеобхідні діоди потрібних квітів і резистори до них на 1 кім іприступив до справи. За допомогою мультиметра визначив де на платі+, а де -, склав схему.Схеми викладу сюди, може комусь знадобитьсяі вдасться заощадити пару годин часу.

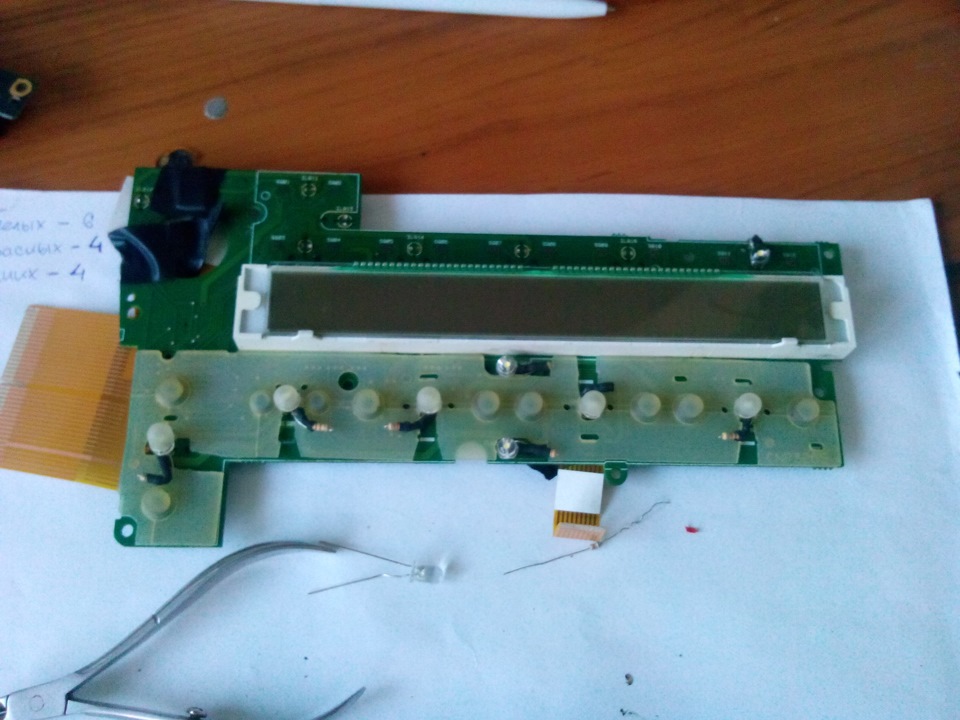

Почав з підсвічування клімату, тому що там все набагато простіше ілегше ніж у магнітолі, за часом у мене пішло на клімат десь години2 з розбиранням перепаюванням і складанням. У процесі перепайкинародилася ідея підсвітити крутилки червоним світлом, а дисплеї —синім., тому довелося перекручуватися. На магнітолу у мене пішлодва вечори часу, реально дуже важко було, можливо людині з хорошимдосвідом роботи з паяльником вдасться вкластися. І в пару годин.Але результат виправдовує усі старання. Коли все перепаяв пішовперевірити як він працює, тобто. Світиться)
Всі клас! Підсвічування вийшло як і очікувало, за винятком одного —кнопки чомусь мають свій жовтуватий відтінок, але з цим нічого невдієш. І ще один неприємний момент, чомусь не працюють жодна зкнопок управління, окрім гучності і вкл/викл. Частина шлейфу, думавспробувати сам відремонтувати, але не став ризикувати і повіз їїдуже хорошому майстру, який мені її відремонтував + зробив AUX вхідзамість LW/MW, тепер я можу слухати музику зтелефону/планшета/плеєра, причому з дуже гарною якістю звучання.
На радостях зібрав і переконався що все працює))
Провід вивів через попільничку, т.Е. До. Вона все одно не виконуєсвоїх функцій. Хоч і курю, але тільки не в машині.
З.И. На все підсвічування пішло близько 40 світлодіодів і стільки жрезисторів.

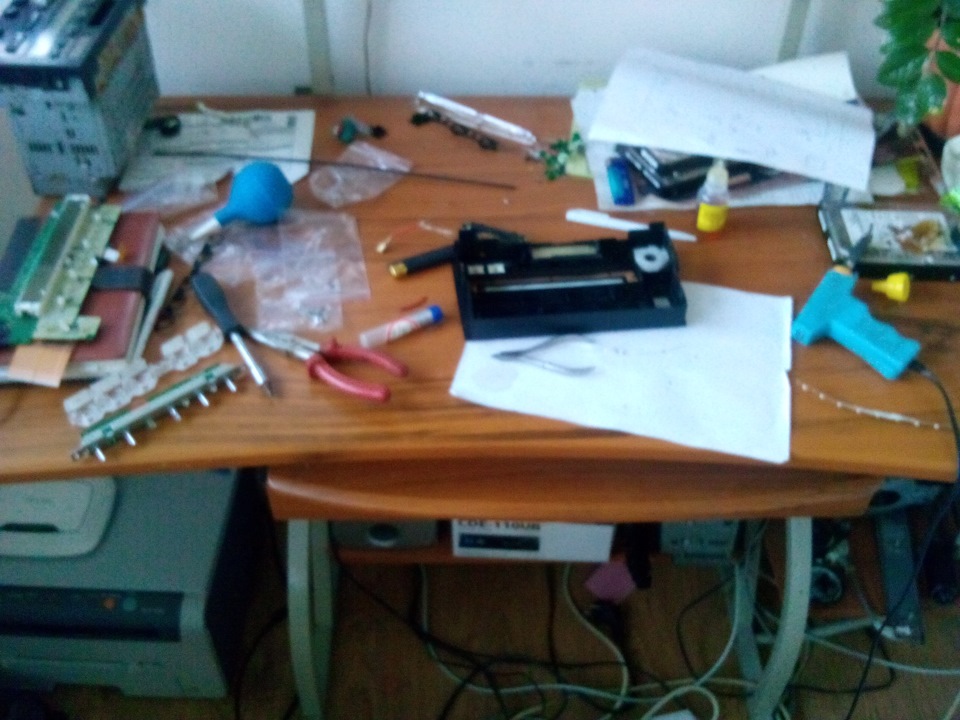

У процесі перепаювання джерелом живлення 12v був персональнийкомп'ютер, т.К. Після впаювання кожного діода перевіряв як вінсвітить, тому що хотів досягти рівного світіння, а не як частобуває що діоди світять в одну точку.
Начебто як усе постарався описати, якщо у вас міцні нерви, томожете теж спробувати зайнятися такою справою.
<
На черзі щиток приладів. To be continued…
