Продовжуючи тему:

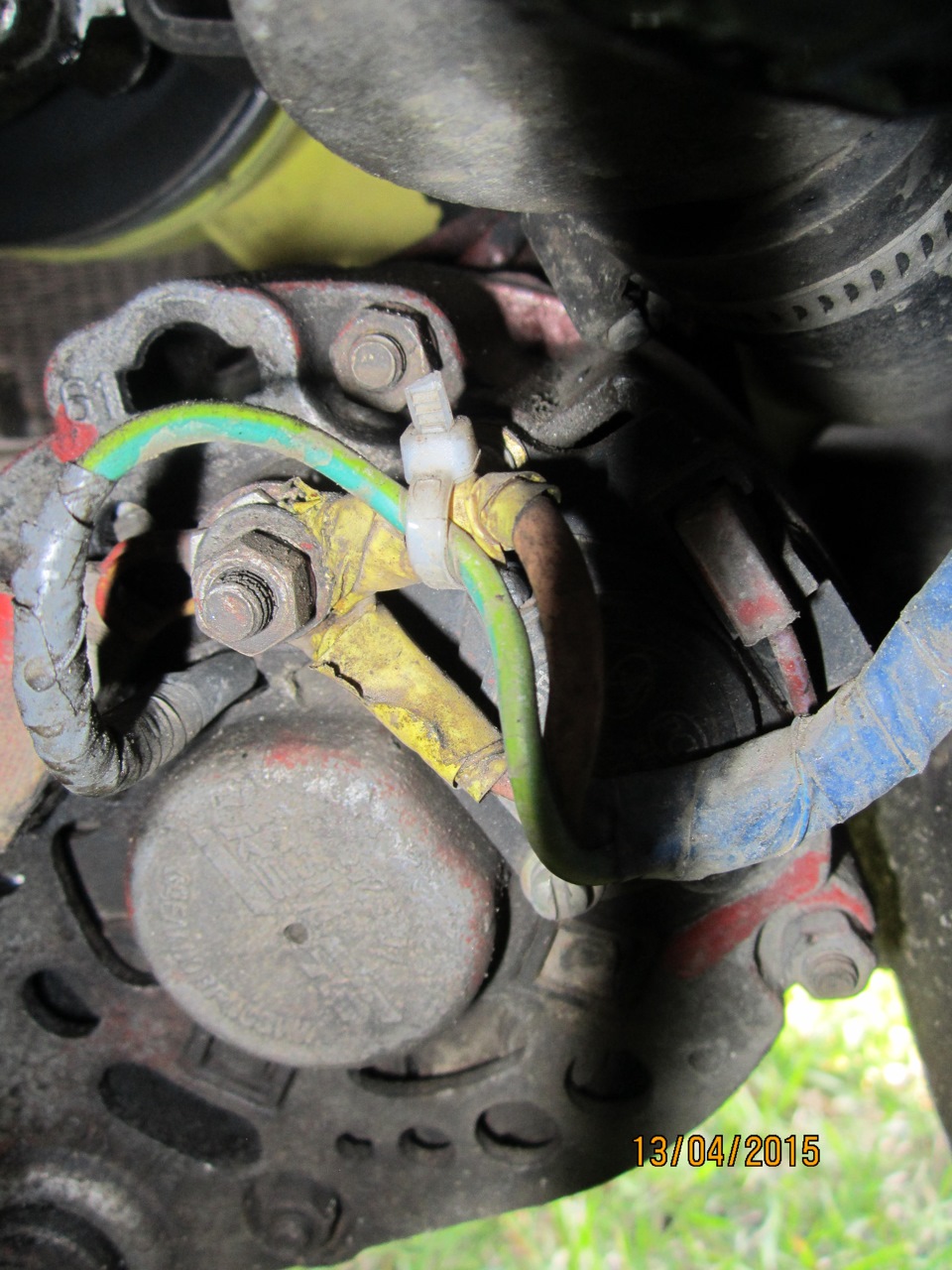

Встановлено гена 2109

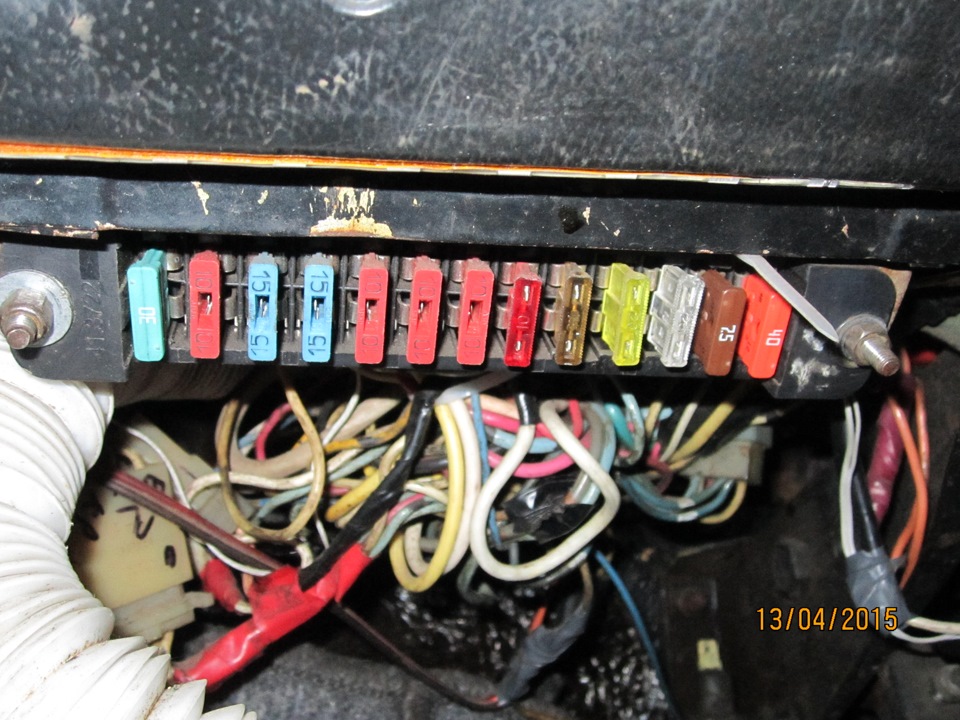

Планка запобіжників євро
< /

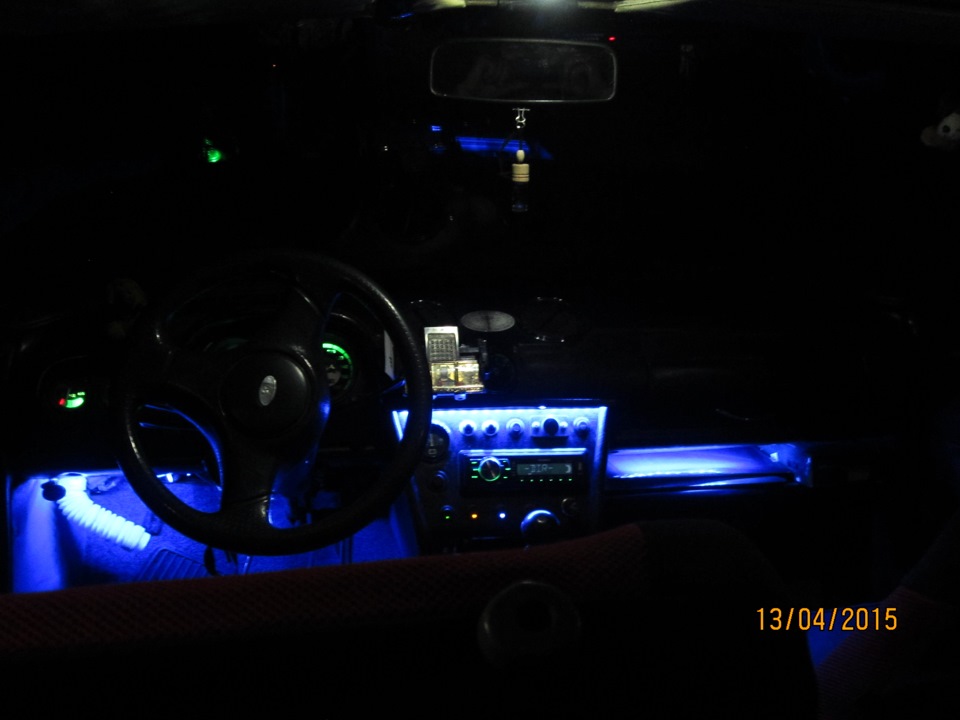

Замінено майже всі лампи на діоди

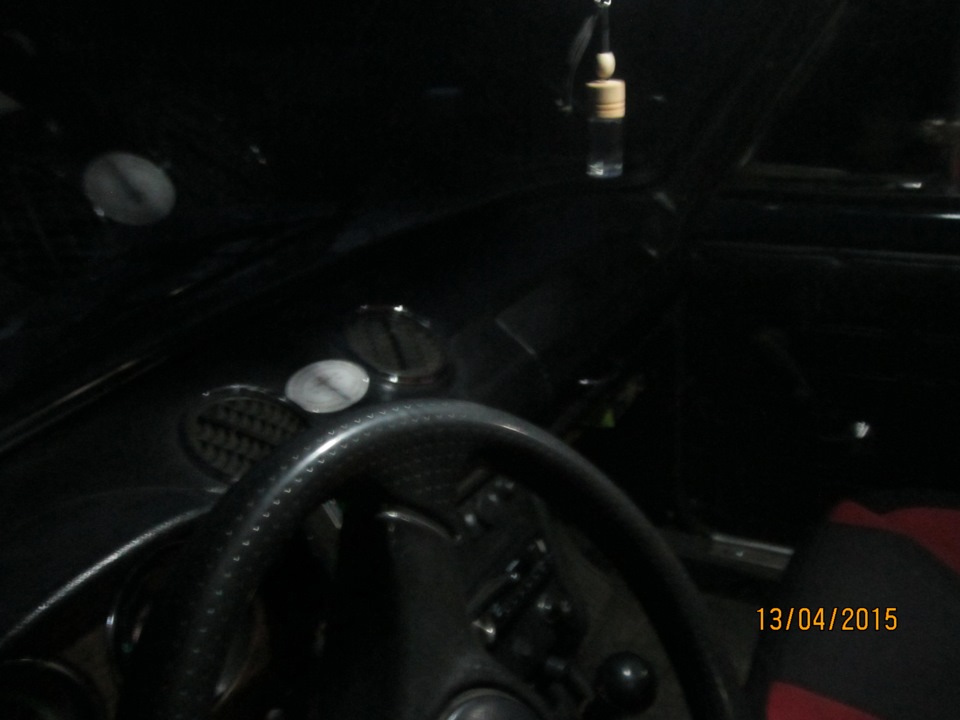

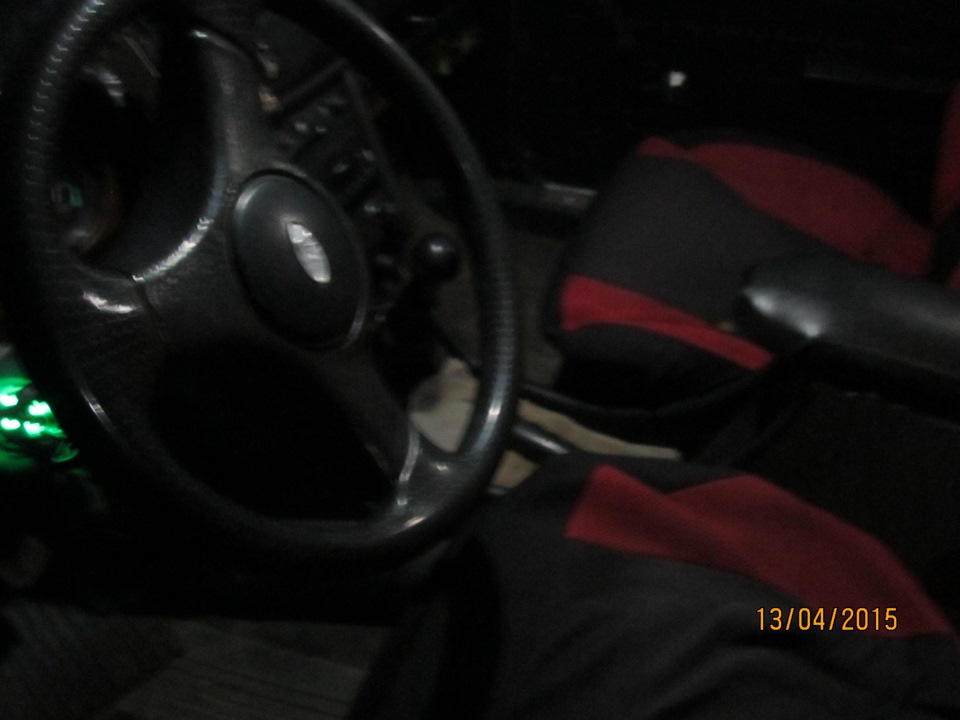

Фото салону без спалаху
Була доопрацьована схема підключення навантажень через реле
Встановлення на правій стороні за допомогою роз'єму
Що стосується реле докладніше:
Так як гена 2109 55 А з вбудованою таблеткою довелося ставити релена замикання для підключення до датчика зарядки стандартної схеми2106 (перше реле), також для швидкого збудження обмотки генивстановлена лампа 5 ват (з краю зліва), на грилі встановленийдіод (у синьому чохлі) для компенсації самозбудження, а то машинапрацювала з вимкненим запалюванням. >
Встановлено реле стартера від газелі із запобіжником підв'язане нагену тому після включення гени стартер не запускається (реле №2 тачервоний запобіжник)
Встановлено реле на вимикання світла фар і туманок у момент запускудвигуна (реле №3)
Фари та туманки теж підв'язані на гену і не горять до включення вборт мережу генератора (реле №4)
Далі банально реле №5 — сигнал, №6 — ближнє світло, №7 — дальнєсвітло та №8 протитуманки.
Коментарі6
Дуже хороша схема! Я ще додав би одне реле на примусове включення туманок при запуску двигуна. Як ходові вогні.
Немає сенсу ДХО буде включатися із замку запалювання через кнопку а туманки окремо.
Тож як варіант)))
Якщо комі треба докладна інформація з електрики звертайтеся чим зможу допоможу
Я бачу ти електрику норм шурупаєш? Можна звертатися?)
Так
