Як встановити моторчик двірників 2410/3110/Ford з регулюванням паузи та зберегти рідний перемикач ГАЗ-24 на торпеді (продовження)

Отже, моторчик у нас є, перероблений перемикач теж уже є —докладніше у попередньому записі

Переробка перемикача
< /
Залишилася справа за реле з регулюванням паузи та електричноюсхемою всього цього добра. Реле потрібне енергомашівське, щось ізцього Реле склоочисника енергомаш

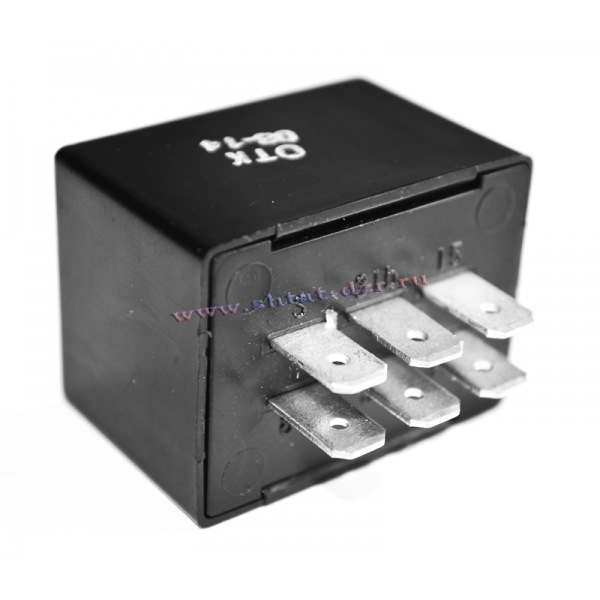

Я взяв 724.3777-01 (аналог 413.3777), тому що на той момент іншогоу нас у продажу не було, за великим рахунком вони всі однакові, відрізняється лише колодкою підключення, тому що у нас все одноколгосп — то колодку можемо вибрати самі, не морочачися. Реле?

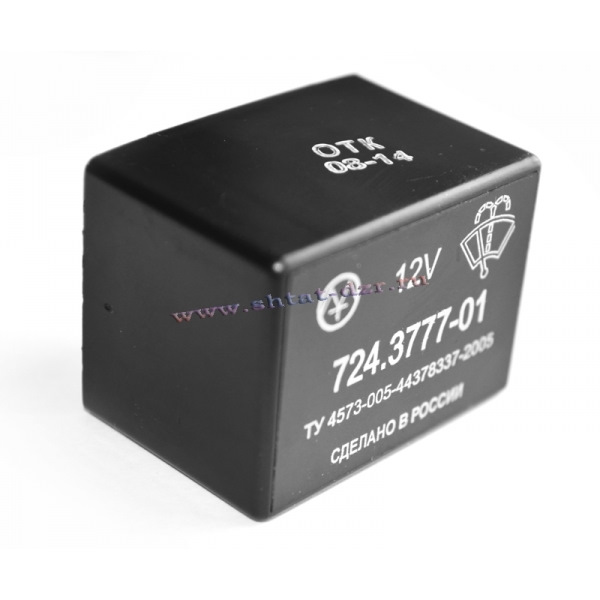

Переривник склоочисника з регулюванням паузи 724.3777-01

2 Регулювання паузи

2.1 Встановіть перемикач режимів склоочисника у положення«Переривистий режим» — встановиться стандартна пауза роботисклоочисника (приблизно 5 секунд між помахами щіток).
> 2.2 Щоб змінити паузу, переведіть перемикач у положення«Вимкнено» і, витримавши необхідну паузу, переведіть у положення«Переривний режим». Встановиться нове значення паузи. Діапазонзміни паузи від 0, 5 до 45 секунд.
2.3 Паузу можна змінити й іншим способом:перевести перемикач уположення «Безперервний режим» і, протягом першого помаху щіток, назад у положення «Переривистий режим». Значення паузидорівнюватиме інтервалу часу від останнього помаху щіток до моментуперемикання перемикача режимів у положення "безперервний режим".Паузу можна змінити в будь-який час, повторивши пункт 2 або 3. 3Інші режими 3.1 Ход щітка при подачі води починається із затримкоюв 0, 5 секунди (дозволяє накопичити достатню кількість води налобовому склі до першого помаху щіток).
3.2 Після подачі води щітки роблять три помахи.

Це ж мрія, щоб мене! Далі простіше, схему я переробив під готовийперемикач, може бути плутанини з квітами. Але так було у мене намашині і так зробив собі я, можуть відрізнятися кольори відперемикача, в косі до моторчика і т.Д., але принципової ролі це неграє, головне, що підписані всі контакти і що куди йде.

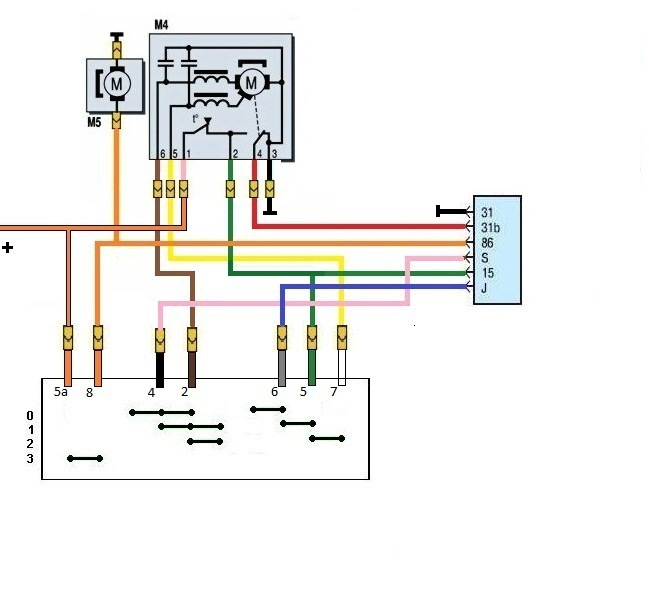

Ось так у нас у результаті все це вийде

Як працює перемикач:

1.Включаємо колишню 1 швидкість - вмикається режим паузи з паузоюза промовчанням 5 секунд
2. Включаємо 2 швидкість - включається швидка швидкість, як це булораніше.

3. Щоб виставити необхідну паузу:- включаємо 1 швидкість -вимикаємо і чекаємо стільки часу, яку паузу встановити бажаємо (нехай 20 секунд)
/>
— вмикаємо і ВСІЄЇ, тепер двірники включатимуться кожні 20 секундсамостійно, робити помах і повертатися на місце, від вас НІЧОГОбільше не треба, їдете і радієте життя.
— якщо потрібно змінити тривалість паузи повторюємо

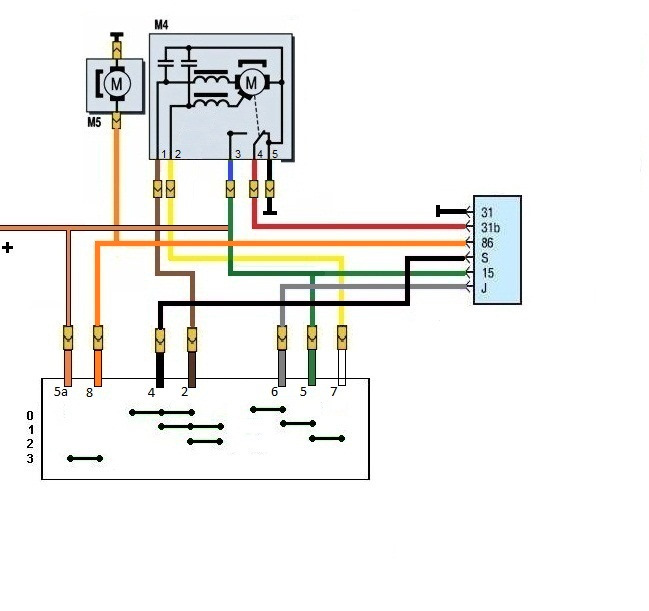

4. Якщо потрібно включити склоомивач - натискаємо перемикач як іраніше, тиснемо скільки потрібно часу для достатнього "змочування"скла і відпускаємо - двірники роблять 3 помахи. І скло чисте! Фантастика))) Все працює, єдине що не сподобалося в режимі паузидвірники працюють в режимі повільної швидкості, це похмуро, аголовне не має сенсу. Т.К. У нас на перемикачі все одно тільки 2положення та повільної швидкості немає я вирішив її прибрати і зпаузи, тепер помахи йдуть з великої швидкості, перероблена схемадодається, там аж один проводок треба переставити і все.
>

Трохи пізніше я встановив собі фордовський моторчик, абсолютнонічого не переробляючи, навіть не знімаючи перемикач і реле, требалише правильно підключитися до самого моторчика, відрізняється вінлише відсутністю термореле, ось схема

Переробку цю я робив 2 рази, другий раз коли колгоспив фордівськиймоторчик, це була зима, мені було ліниво, та й машина потрібна булапостійно, не став знімати з машини перемикач та проводку. Простовдома створив клон, все перевірив, підключив до фордомотора, апотім просто переставив моторчик на машину. Готовий комплект зпаузою продав торік одноклубнику.

Здається все, якщо щось забув або щось незрозуміло — запитуйте!
"
