FLA. Помічник далекого світла на BCM 6C0937089D, і баги з ним пов'язані

FLA був напевно моєю другою хотівкою, після CarPlay. На Д2 склаласядумка, що FLA на Rapid можливий тільки на блоках BCM6C0937090x.
У якийсь момент у коментах виникло посилання на пост, де FLAдзеркало запрацювало на блоці 6C0937089D.

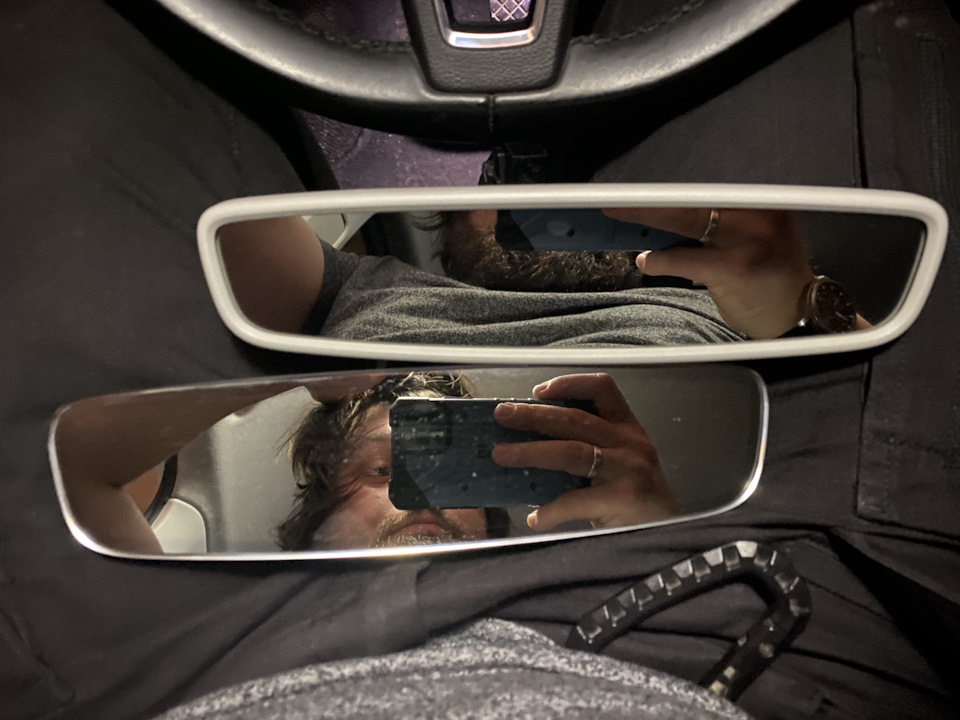

На ebay було замовлено безрамкове дзеркало від Sharan\Alhambra3G0857511AK за 76 фунтів стерлінгів 200₴, так як ціни на дзеркало3G0857511AE, яке всі рекомендують і ставлять, або високі, абодешеві дзеркала в стомленому стані, заодно було цікаво, тому що цедзеркало досить рідко зустрічається.
< p>
Поки дзеркало їхало, з lprot Трохи обговорили BCM дляPQ26, і дійшли висновку, що блоки 089 і 090 залізно відрізняютьсялише наявністю додаткових пінів обігріву скла та підтримкою Kessy (є ще питання це програмна різниця, або є апаратні відмінності, якщо у вас є фото потрухів цих блоків у гарній роздільній здатності— скидайте:) )
А блок 089D (090D, адже прошивка в них ллється одна і та ж) SW 094, може бути перешитий у 089E (090E) SW 0101, взагалі без проблем, тому що у них однакова версія заліза. Про блок 089С (090С)SW086/SW087 на HW08 - не ясно, але його можна перешити в 089D(090D), потенційно можна і в Е, але оскільки прошивки під E немає увідкритому доступі (і не ясно, чи є вона взагалі в природі) — целише здогадки.
Про всі думки про BCM можна почитати тут.

Дзеркало як і раніше в дорозі, тому можна зайнятися закупівлямидля встановлення дзеркала. Список покупок:
1. Піни N90764701 - 2 шт - в блок BCM
2. Пини Mercedes A0215450126 - 2 шт - в роз'єм дзеркала, дорогіппц:)
3. Провід 0, 35 мм2 - по 2 метри різного кольору - в будь-якомумагазині радіодеталей
4. Піни 61131383672 - 2 шт - тато для #1, щоб зробити "хвіст" дляпродовження CAN-EXT
5. Корпус роз'єму 19687001 наприклад такий — 1 шт.

Проведення:

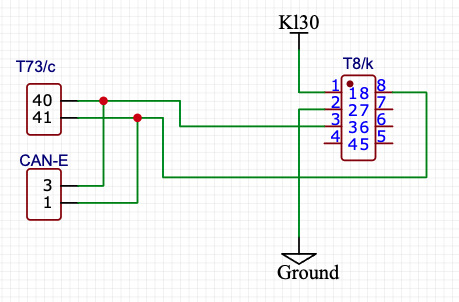

Обтискаємо гранично просту проводку за такою схемою:

T73c — роз'єм BCM
CAN-E - хвостик для підключення інших блоків у шину CAN-Ext
T8k - роз'єм дзеркала

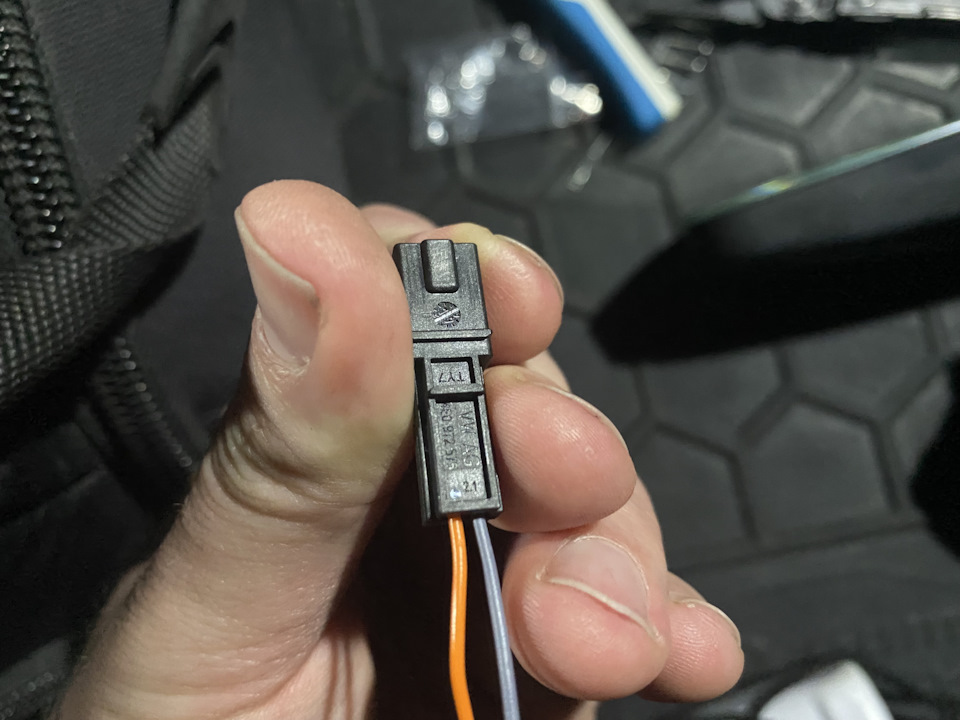

Тимчасово в двопіновому корпусі, доки роз'єм їде з Китаю
Призначення пінів:
T73c/40 - T8k/3 - CAN-Ext High
T73c/41 - T8k/8 - CAN-Ext Low

Пін сигналу заднього входу, який біля дзеркала з затемненням можнапереставити позицію 7, щоб нічого не мотати в ізоленту:)

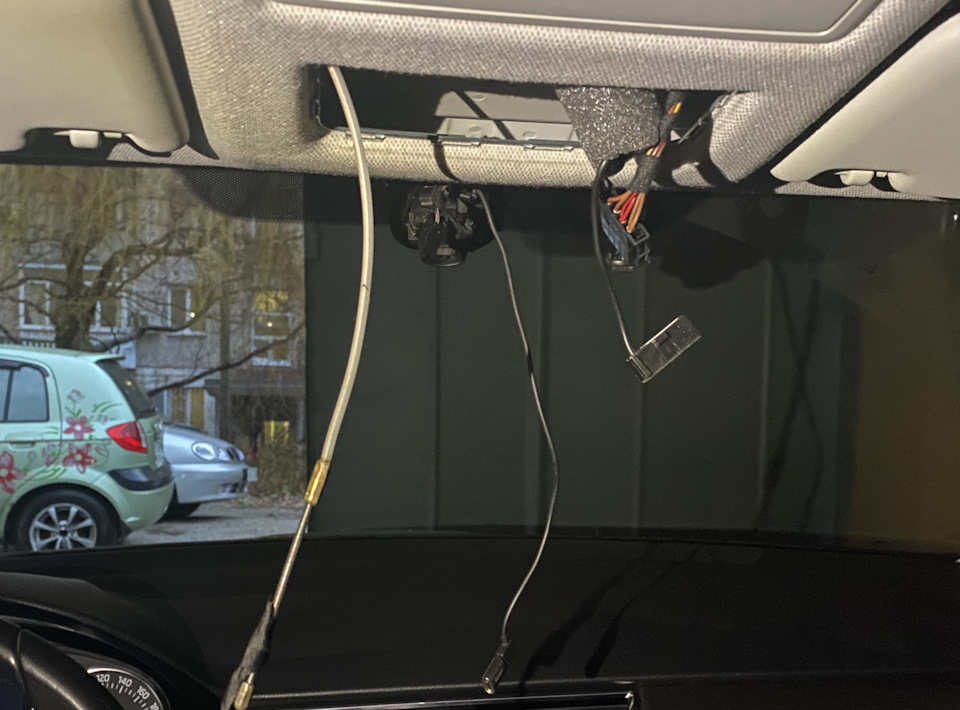

Проведення тягнемо від дзеркала, через стелю . Допомагаємопротяжкою протягнути дроти над стелею:)

Далі по лівій стійці вниз, прихоплюючи на стяжки, і до BCM.>
Корпус дзеркала:
Рідні корпуси дзеркал Rapid:
Передня частина:6C0858548A (6C0858548A 9B9)
Задня частина :5JA857593B (5JA857593B 9B9)

Корпуса дзеркал Sharan, які приїхали
Передня частина:3G0858548A (3G0858548A 9B9)
Задня частина:7N0955737B (7N0955737B 9B9)

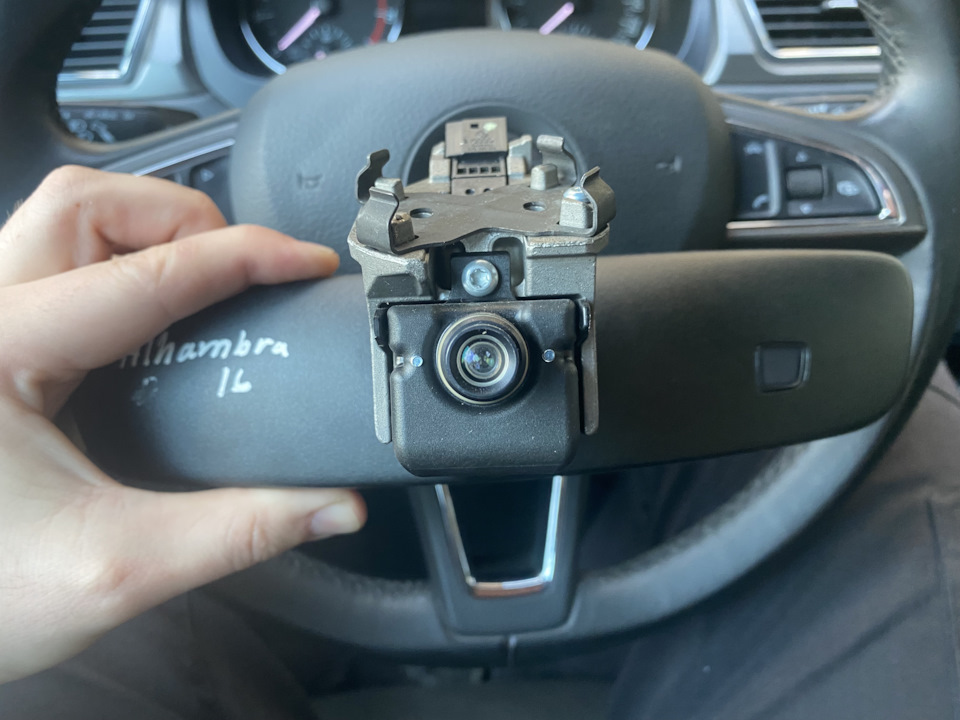

Зліва кожух для камери, праворуч старий для датчика вологості
Залишаємо задню частину від Rapid і передню від Sharan, вониідеально збігаються :)

Само дзеркало змінюється досить просто, необхідний тільки набірпластикових лопаток для розбирання салону та потужна плоскавикрутка.

Кодируй@адаптуй
Після того як зібрали все назад, беремо в руки ноут і починаємопрописувати всю цю красу:
Блок 19 ставимо галочку біля блоку 20 - асистент далекогосвітла
Блок 9 - байт 2 - міняємо 0 на 1 - тепер галогенне дальнє світлоуправляється Дзеркало.

В адаптаціях блоку 9 треба включити:
Допоміжні функції світла:
LO_Menuesteuerung_Fernlichtassistent — активно — пунктуправління в меню ГУ
LO_Menuesteuerung_Fernlichtassistent_Werkseinstellung -активно - іконка на екрані приладки
LO_Fernlichtassistent_Reset - не активно - запам'ятовуваннястану FLA, актуальне тільки для блоків 089E\090 про це нижче.
Код доступу:31347 :)

У списку блоків з'являється дзеркало, але в дзеркалі висить 5помилок на відсутність зв'язку з блоками двигуна, ESP і т.Д. Вгейте бачимо помилку, що блок 20 закодовано, але не виходить назв'язок. Але при цьому всім дзеркало кодується, і адаптаціїчитаються як VCDS так і ODIS.
Цікавий момент, що дзеркало залізне 3G0857511AE.
Задаємо питання про дзеркало в парі телеграм-каналів.
Спроба прошивки віддалено прошивкою 0009 ні до чого не привела, ODIS лається на відсутність варіанту в прошивці.
Дзеркало, як і раніше, не визнається машиною, автозатемнення непрацює, але розбирати звичайно ж ліньки. Плюс треба виїхати доКиєва, тож дзеркало відкладається до кращих часів.
У суботу мені написали з іншого чату з пропозицією прошити дзеркаловіддалено, розповівши всю передісторію, людина пояснила, що требапідшаманити з базовим варіантом, після чого прошивка залетіла наура і всі помилки пішли і дзеркало запрацювало. Запчастини нафото:3G0857511AE Після прошивки змінилася тільки версія софту.Індекс AK нікуди не подівся, але може воно і на краще :)
span> lprot який біт за що відповідає. Для рапіда зксенон+галоген фарами кодування буде виглядати так:
0201000F01000000000000
Останній байт відповідає за версію PSD (off/1.4/1.5) необхідну дляобміну даними між дзеркалом і ГУ передачі даних з карти, якщо у васє навігація.
Бо дзеркало приїхало з праворульної машини, в адаптаціях дзеркалатреба поміняти ще цей пункт, але є підозра, що адаптація — рудиментвід компаса.
< /p>

Чому для FLA потрібен блок c SW0101 він же 089E\090E (SW 0101)
У блоків c версією SW0094 є кілька багів, пов'язаних з FLA:
1. Блок не запам'ятовує стан FLA після того, як пішов у сон. Тобто.щоразу, коли ви завели машину, потрібно зробити рух бабкою відсебе, щоб увімкнути FLA.
2. Блок не товаришує зі бабкою без фіксації та FLA.
У кодуванні BCM є біт, що відповідає за тип бабки.Fernlichtstellung:tastend -для бабки без фіксації і rastend - длябабки з фіксацією положення далекого світла.
Якщо у вас немає FLA і є бабка без фіксації далекого світла, то всепрацює як треба:горить ближнє світло (або авторежим включивйого)-> штовхнули бабку від себе-> горить дальній-> потянулина себе-> потух дальній
Але все змінюється коли у вас є FLA:
Горить ближній-> штовхнули бабку від себе-> включаєтьсяFLA-> штовхнули ще раз від себе-> FLA вимкнувся, дальнє світломоргнув і погас-> штовхнули ще раз від себе-включився FLA. Тобтоу нас BCM не включає примусово дальнє світло. Якщо вимкнути FLA вменю магнітоли, то поведінка не змінюється, дальнє світло простоморгає.
3. Вимкнення\включення FLA в меню і не можливість увімкнути FLA зібабки
Увімкнено ближнє світло, або увімкнено Авто режим. Ідемо в менюмагнітоли, вимикаємо FLA, включаємо його там же, і пробуємо включитиFLA штовханням бабки від себе - нічого не відбувається, тількиблимає далекий (або горить постійно, якщо бабка з фіксацією).Переводимо перемикач світла в положення 0, потім включаємо Авто (або ближній) — бабка знову включає FLA.
Якщо коротко, то активація галочки в меню не змінює стан FLA до "перезапуску" світла

Перші дві помилки точно виправлені на блоках 6C0937089E/6C0937090E, який ставився з червня 2017 року. Дякую за інфуvagiz86
Третій пункт — ті, у кого блок Е можуть перевірити:)
UPD:прошивка 089E
Їдемо до Києва, радіємо новій іграшці:)
