Підсвічування дверей. Частина 1 (закупівля)
Як ви вже зрозуміли, в цьому пості я розповім про підготовку всьогонеобхідного для встановлення підсвічування у двері.
І так, почнемо:

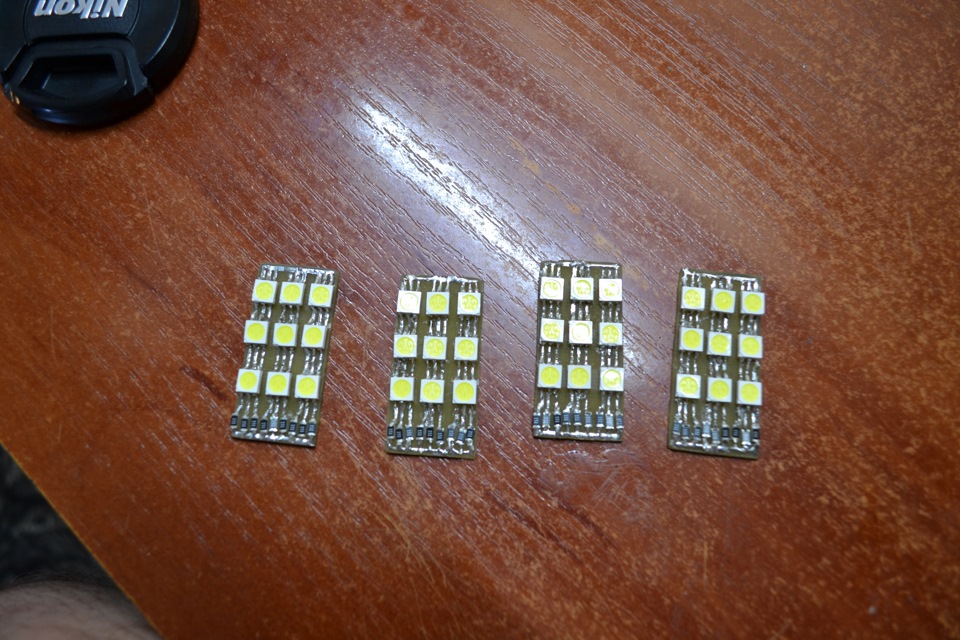

1. У програмі Layout намалював схему, роздрукував її (обов'язково на лазерному принтері), за допомогою праски переніс їїна оліт і витруїв у хлорному залозі, потім зі стрічки випаяв діодиі опори, напаяв їх на схему в три ряди. Тривалої роботи діодівзібрав стабілізатори напруги з:
-стабілізатор L7812CV
-діод 4001
-конденсатор 220 пФ
-конденсатор 0, 1 мкФ
При стрибку напруги на вході від 9 до 20В — на виході завждиотримаємо 12В
Схема стабілізатора напруги

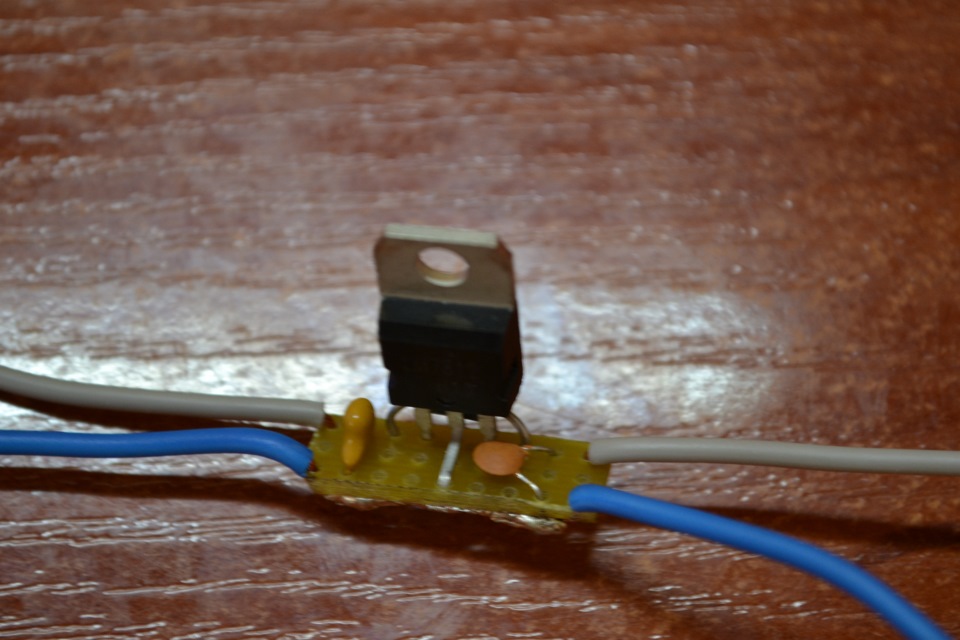

Вид спереду

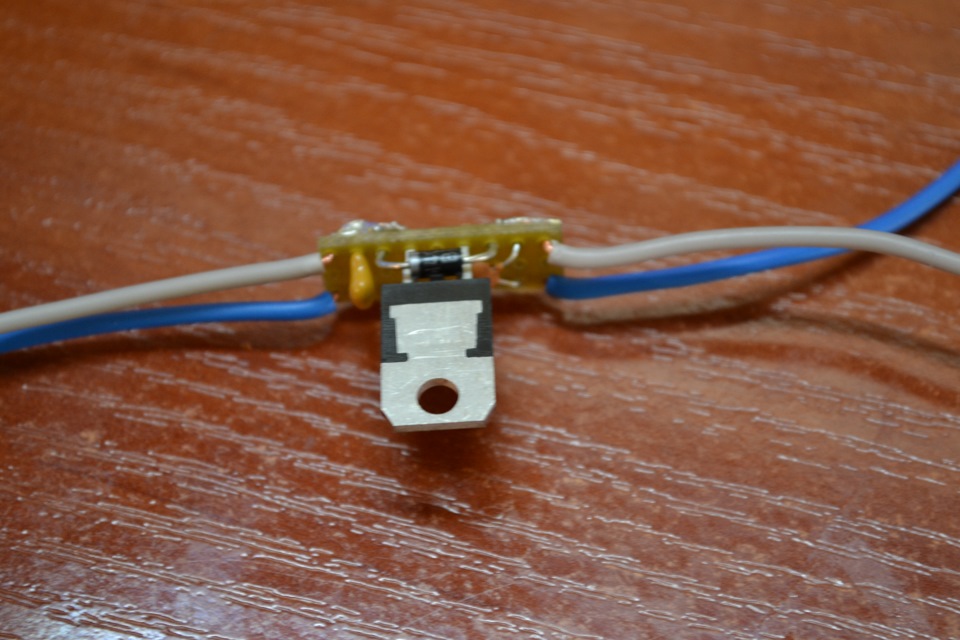

Вид ззаду

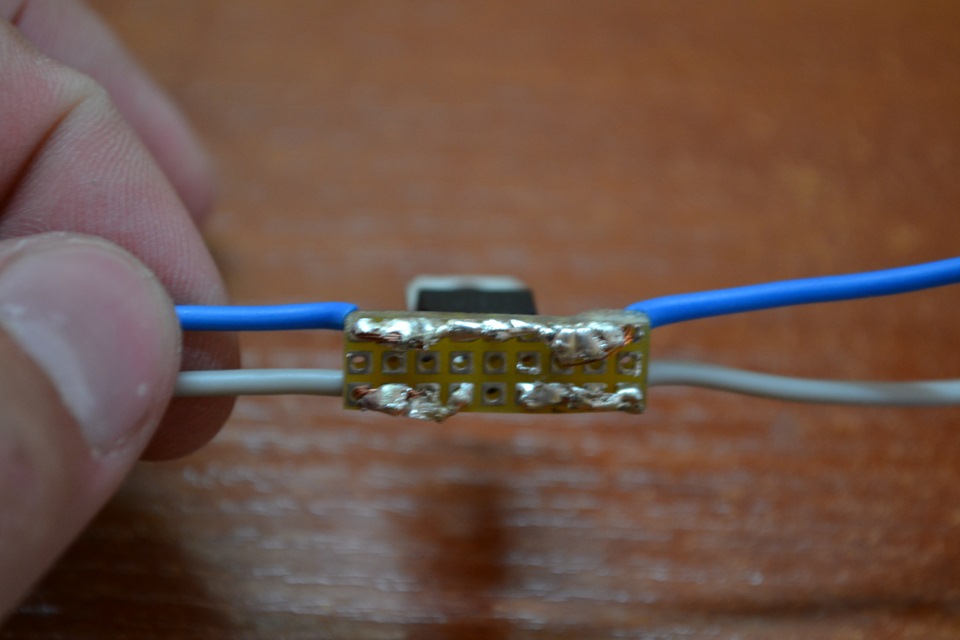

Вигляд знизу
3. Зібрав діоди з плафонами та припаяв виходи
Зібраний плафон
4. Перевірив усе на працездатність після чого заізолювавізолентою та термоусадкою
Підсвічування дверей. Частина 3 (установка)
Коментарі10
навіщо діод поставив у паралель?
Це готова схема з інтернету, тому вирішив нічого не прибирати. Хоча діод у мене стоїть ще раніше в проводці, а цей як би і не потрібний
Ставив собі схожий варіант але купував готові китайські 350руб коштувала пара, який твій бюджет? немає межі досконалості!
4 плафони обійшлися в 100-120 грн(400-480руб), Знайшов дешевше, але було пізно(. У комплекті додавались лампочки, але я захотів діоди туди вставитиДіодна стрічка 50 грн(200руб)) дрібниці на 50 грн (200руб) комплект (взяв і потавив) 800 рублів. Але де...
Давай став і приймай замовлення на ще один комплект! Здорово!
Спасибі) Поставлю - заціниш живою)
Треба буде подивитися наживо)
У машину ще не встановлював. Як тільки поставлю - подивишся)
Цікавий сам процес установки)))
все буде) зроблю звіт у картинках))))
