Підсвічування дверей. Частина 3(Установка)

Підсвічування дверей. Частина 2 (підготовка)
І так, настав час встановлення підсвічування дверей. Плафон туди невлазить (не знаю чому я не подивився це раніше) Але це не біда, значить будемо врізати круглі діоди і зрізати їм шапки заподлицо зкартою.
Ну а тепер детальніше про саму установку на передніх картах .
1.Знімаємо карту (болтики знаходяться:під ручкою, під катафотом, знизу карти і під гумовим килимком в підлокітнику) Для того, щоббуло легше зняти карту я опускав скло. До карти
2. Знімаємо динамік.

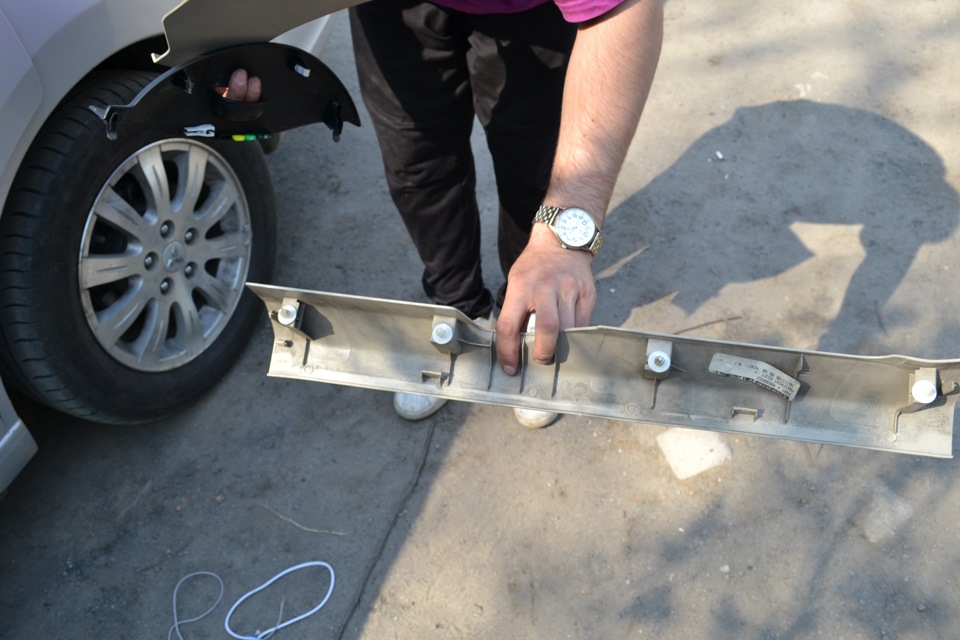

3.Знімаємо пластиковий поріжок і все, що пішло вліво (якщо дивитисяз водійських дверей)
4.Тепер саме складне)))потрібно 2 дроти протягнути в гофрі, яка йдез кузова у двері.Я користувався дротом, тому що він жорсткіший ітільки ним можна пролізти там.
5. -" та сірий "+"
6. Відкручуємо кінцевик і дивимося на колір дроту. Він у менезелений з боку водія (з іншого боку провід був жовтим). З бокупасажира було простіше знайти потрібний провід, тому що там йшловсього 3 дроти, а з водійської штук 25, якщо не більше))))
7. У зручному місці розрізаємо зелений провід і робимо таке:а) долівого кінця приєднуємо діод так, щоб він пропускав струм зліва направо, тобто до кінцевика. Зеленого дроту з'єднуємо з діодом танашим синім "-"
8. Сірий + потрібно протягнути до плафона. Знімати бічну стійку, або, як вона називається, не потрібно. Достатньо зняти гумку.Знімаємо плафон (він на клямках. Потрібно просто потягнути йоговниз) Наш "+" підключаємо до крайнього дроту на фішці.
9. У двері простягаємо дроти через сіру наклеєну фігню (не знаю якправильно вона називається)) ) Знімати її не потрібно. Просто підсамим чорним герметиком проштовхуємо дроти.
10. Під'єднуємо дроти до стабілізатора
11. Знаходимо зручне місце на карті, розмічаємо та вирізаємо підмайбутній плафон
12. Перевірили, чи вставили плафон. Приєднали його достабілізатора. Акуратно упаковуємо дроти під картою
13. Перевіряємо на працездатність
14. Збираємо все у зворотному порядку PS Найголовніше не забуваємовсе добре ізолювати. Я користувався ізолентою і термоусадкою.
PSS При прокладанні дроту всередині дверей залиште його на запас, акраще по стінці, яка ближче до нас закріпити його, так як скло, щоопускається, може їх порвати.
> PSSSТакож по стійці завів провід до плафона для подальшогообладнання там гнізда прикурювача для відеореєстратора.
PSSSS На перші двері, не поспішаючи і добре роздумуючи, пішло 3години. На другі двері - годину.

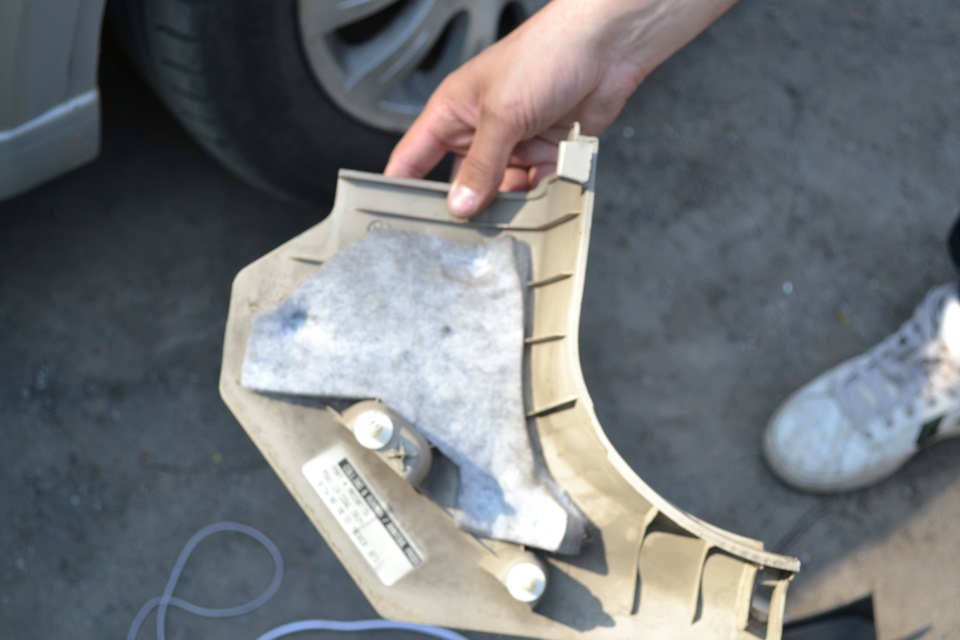

Розміщення кліпс
Розміщення кліпс

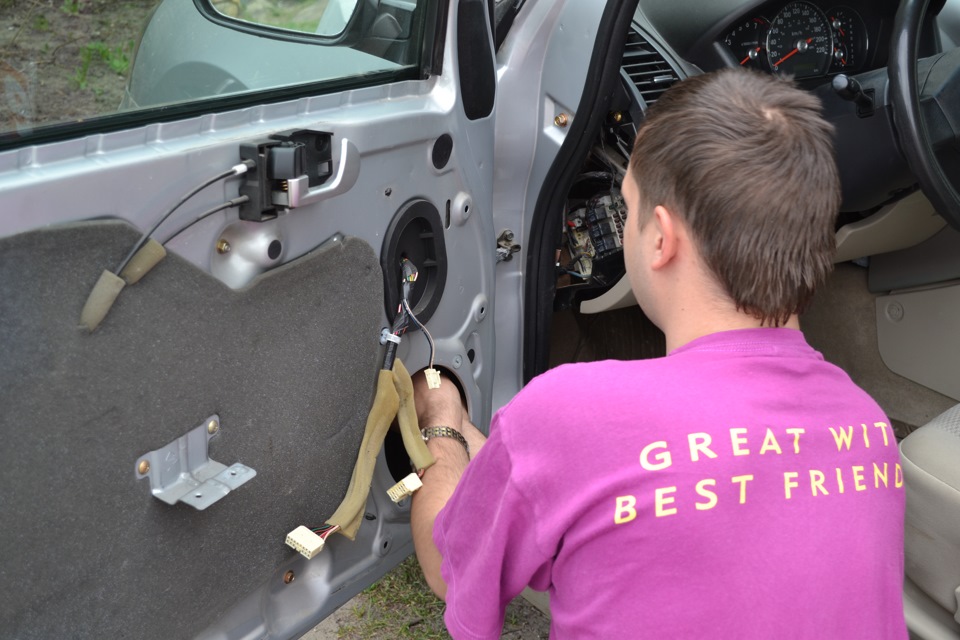

Простягую в гофрі дріт

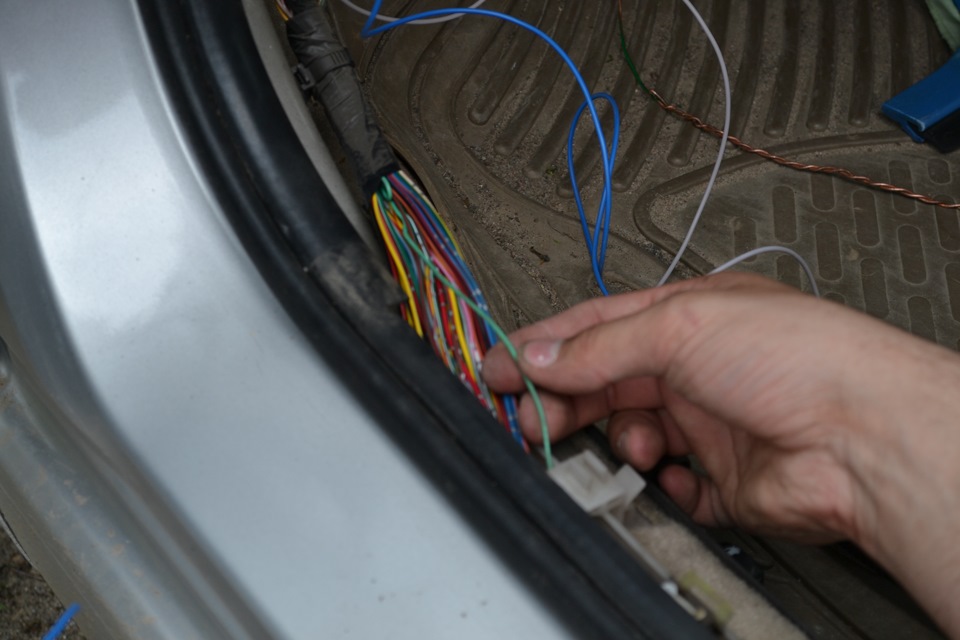

Зелений дріт від кінцевика

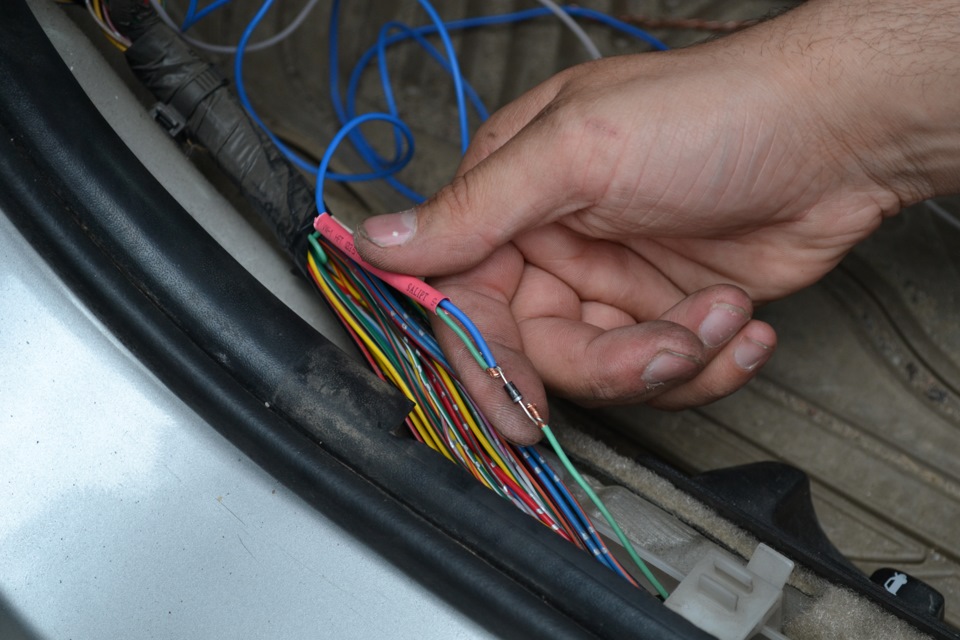

Доточування
Запаковуємо в стрічку як і було
Простягаємо
Витягуємо провід у плафона
Розмічаємо, вирізаємо карту
Приміряємо плафон
Підключаємо стабілізатор
Підключаємо
Збираємо все назад
Збираємо все назад
У зазорі ще близько 3 мм
Готово! )
Нічне фото
