СвітлоМанія: Частина 4. * Напівколгоспне * підсвічування зони посадки/висадки (підсвічування порогів), що попереджає ліхтар дверей на Audi 80 b3. Частина 1

/**/

Доброго часу доби шановні Драйвівчани.

Продовжую тему Світломанія в авто.
<

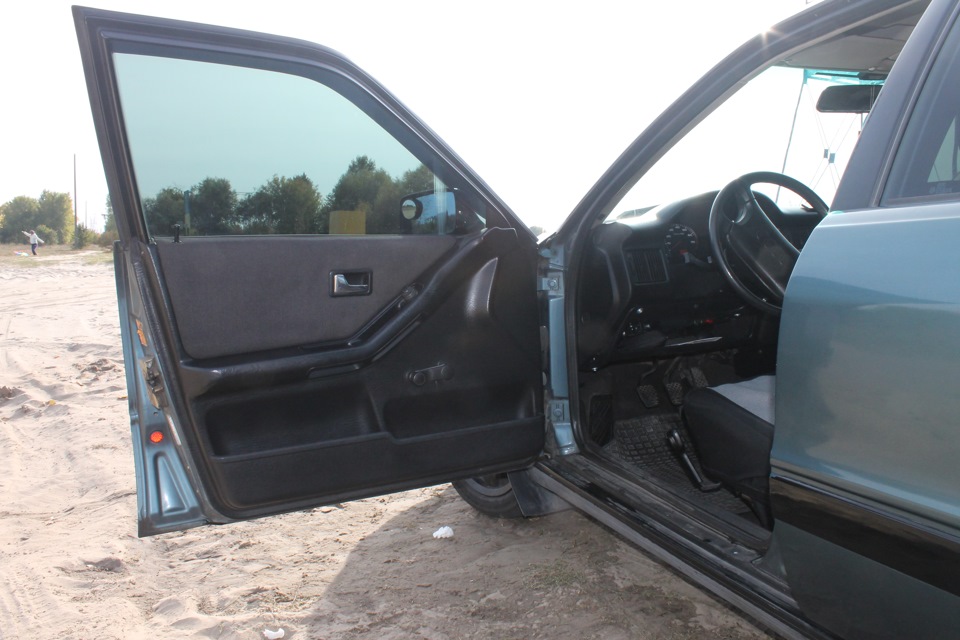

Давно мені не давало спокою відсутність підсвічування у дверях, коли відкриваєш двері і не бачиш куди ноги ставиш і дуже менісподобався попереджувальний ліхтар червоного кольору в дверяходнієї з моделей ауді замість світловідбивачів.Діодні стрічки я нелюблю в авто, особливо коли можна Порившись трохи на драйві знайшовяк люди вирішують дані нюанси і вирішив собі зробити подібне. Тихщо на фото нижче.

Закуповуюсь такими речами:
1. Плафон підсвічування порогів (білий) VAG 4B0 947 415А< /b> – 4 шт.
2. Попереджувальний ліхтар двері (червоний) VAG 4B0 947 411 – 4шт.
3. Корпус роз'єму (штекер) проводки) VAG 893 971 632 – 8 шт.
4. Лампа розколювання VAG N 017 75 32 – 8 шт.
> 5. Ізоляційна стрічка. В ідеалі потрібно було б замовитиганчіркову ізоленту VAG — 000 979 950. Але тут я вирішив заощадитиі купив ганчіркову ізоленту фірми Tesa (див. Фото).
6. Провід електричний (чорний + червоний):по 30 м. Червоного тачорного кольору. Перетин дроту 0.5 мм.
7. Термоусадки червона і чорна, відповідного розміру. Принципроботи підсвічування:1.
1. Включається підсвічування конкретних дверей, при відкритті тайсамих дверей.

2. Можливість вимкнути підсвічування у дверях за допомогою кнопки.Як на мене дуже зручно — виїхав на природу, відчинені двері —підсвічування не потрібне, воно вимикається кнопкою (вимкнути всідвері відразу). Отже фото в студію:

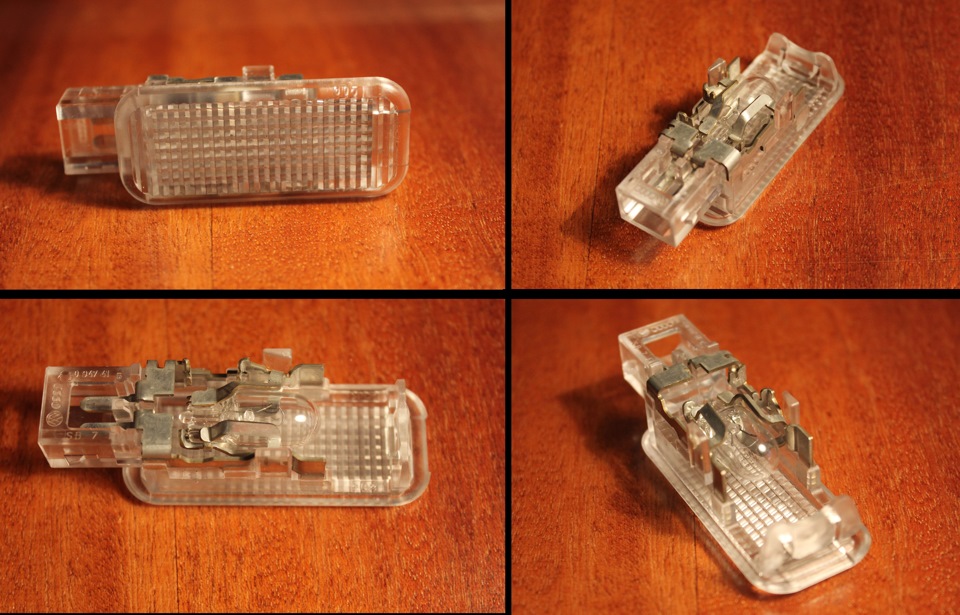

Плафон підсвічування порогів (білий) VAG 4B0 947 415 А

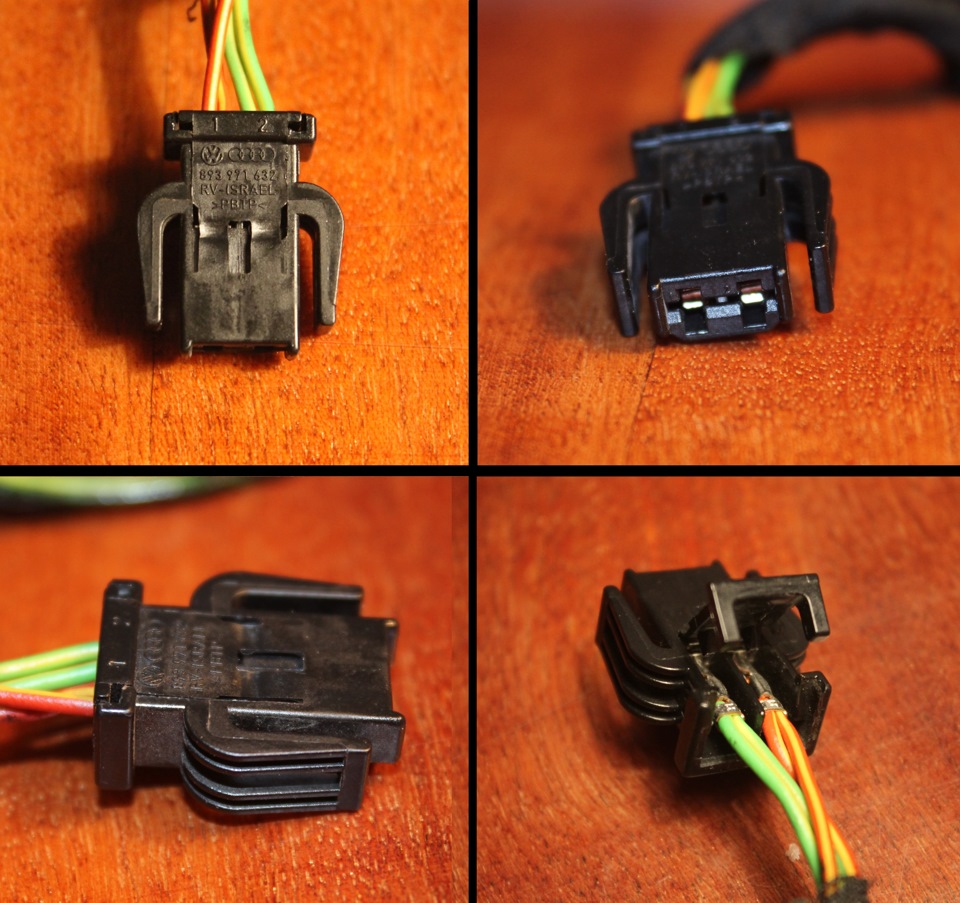

Корпус роз'єму (штекер проводки) VAG 893 971 632

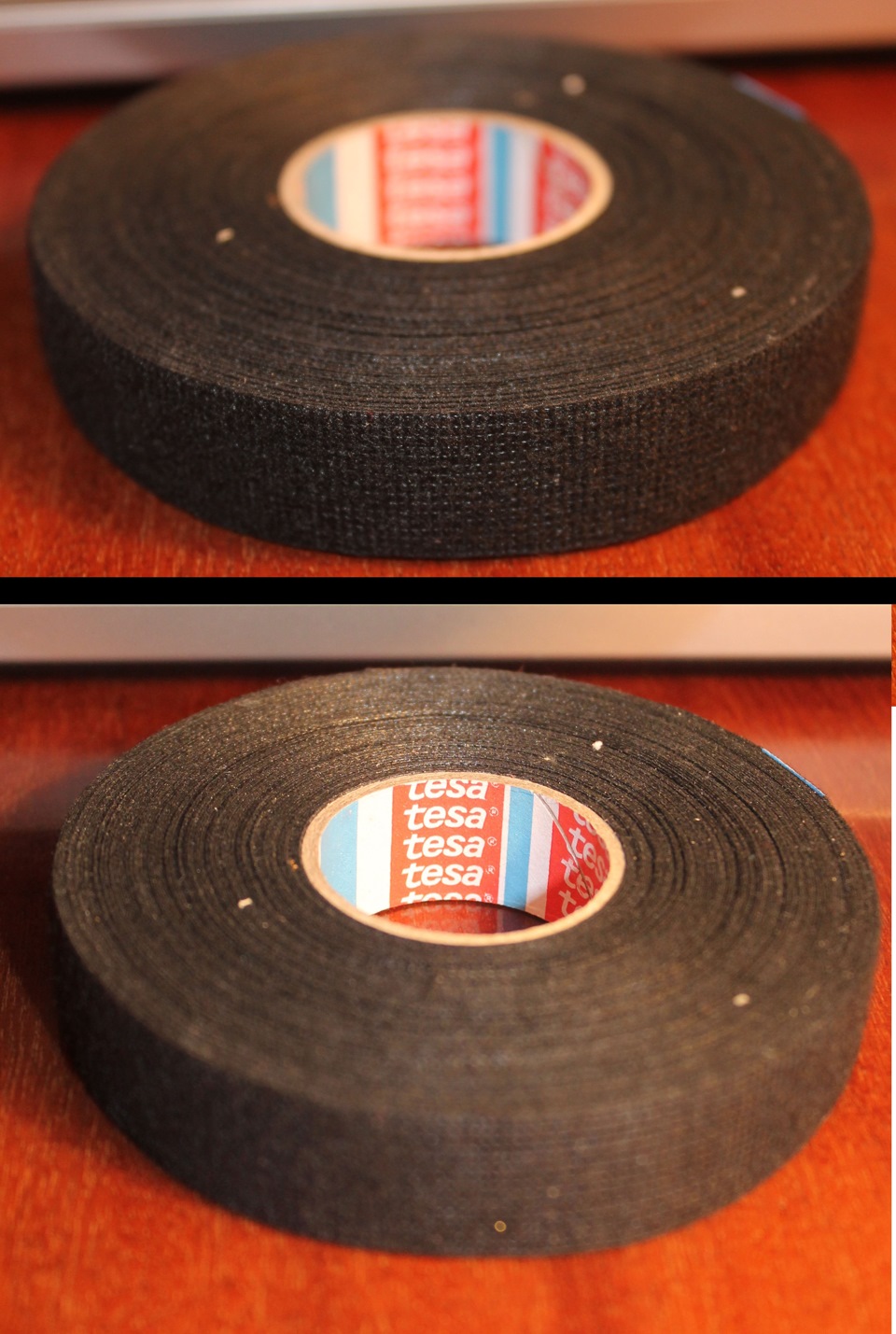

Ізолента ганчіркова Tesa

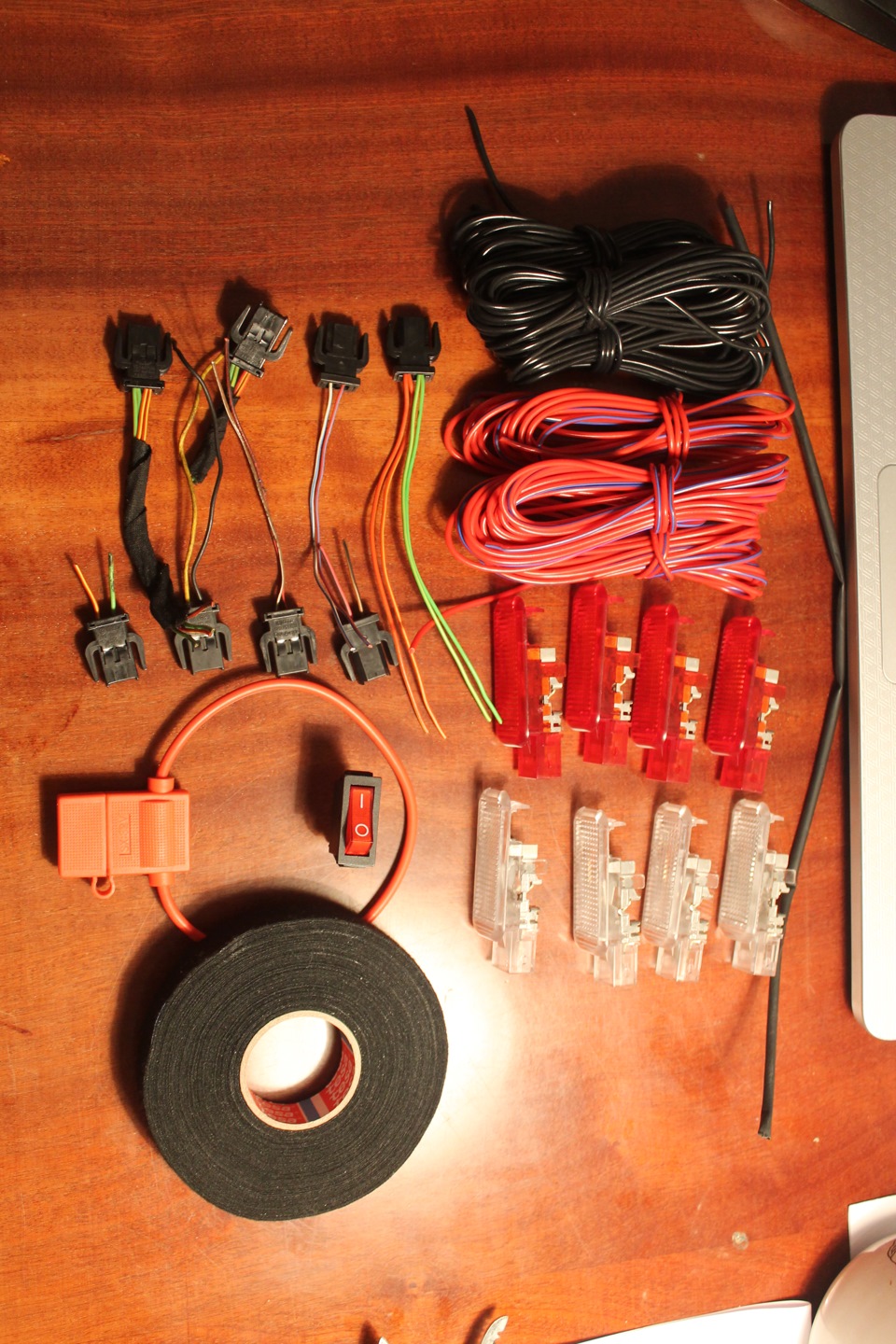

Загальний вид закуплених речей
Закупивши все необхідне я приступив до вирізування отворів у картахпід плафони. Робота не складна, складнощів не виникне. Природно, щонам потрібно для початку зняти карту дверей. Про те як зняти картуводійських дверей можна прочитати ось тут: https://megadriver.org:
*Зняття обшивки (карти) задніх дверей на audi 80 b3* на прикладізадніх правих дверей (за переднім пасажиром):Перше що потрібнозробити - зняти пластикову накладку на ручці опускання скла. Бачуболтик і викручую його:Далі знімаю внутрішню ручку відкриттядверей:кріпиться вона одним болтом у карту дверей. Про те як цезробити можна прочитати ось тут:Зміст такий самий і все зрозуміло.Не забуваю акуратно витягувати ручку що б не втратити з неї скобу, що фіксує трос відчинення дверей. Болта, які теж треба викрутити:*обшивка (карта) задніх дверей на audi 80 b3 знята * Для тогощоб вирізати отвір потрібного розміру спочатку я намітив на картіприблизний розмір плафона (фото 1). Після цього свердлом роблюотвори за внутрішнім периметром розміченої області (фото 2). Даліканцелярським ножем вирізаю, зачищаю, обточую напилками допотрібного розміру, постійно приміряючи плафон, щоб він ставщільно. Все, отвір готовий (фото 3). Вид зсередини. Добре видно, щоплафон Не вставлений у кишеню (фото 4):Підсвічування порога водить.двері
запобіжний ліхтар водить. Двері
З іншими картами проробляю те саме. Далі приступаю до спаюваннясамої проводки та обмотки її ізолентою. Як видно з попередніхфоток, на штекерах вже були залишки проводки, тому я просто з'єднавїх шматками проводки, причому із запасом! Запас дроту робив длятого, щоб за необхідності зняти карту плафон можна було дістати івід'єднати штекера, а також коли карту ставиш на місце - протягнутидроти і вивести їх на рушницю, для зручності підключенняплафона.

Отже все готово – йду в машину встановлювати. Провід простягнувчерез двері та під торпеду. Карту поставив назад, почав вставлятиплафони - а воно ось як:Проблема виявилася такою, щопопереджувальний ліхтар двері просто не хотів влазити ((( Заважалайому сама конструкція плафона, та й контакти стикалися з кузовомдверей.

Знайшов 2 варіанти рішення:
1. Вирізати шматок дверей (прибрати частину, що заважає).
2. Колгоспити плафони.

Вибір був зроблений відразу – колгоспитиму плафони, підрізатиму іставитиму в них світлодіодну стрічку.Хоч і не люблю я їх – аледвері більше шкода, ніж нелюбов до світлодіодних стрічок)))) Тимбільше – двері завжди можна підрізати
Отже:озброївшись напилком, тонкогубцями беруся за плафони.
Спочатку потрібно витягнути самі контакти. Справа нескладна, зручніше і міцніше затискаю плафон у руці, і тонкогубцямивитягую контакти:

Далі за допомогою напилка сточую зайве і ось що отримую:

>

Ось плафон, який у мене вийшов у результаті підпилювання:

Беру світлодіодну стрічку, приміряю до плафона. Якщо обрізатистрічку не поміщати розрізу – вона горіти не буде! ((( Це я тежперевірив, тому не повторюйте моєї помилки.). На жаль фото не дужеякісне, але думаю сенс зрозумілий:Далі проста робота, припаятиконтакти, одягнути ізоляцію, обтиснути клеми, укласти стрічку. Вплафон і запаяти термопістолетом.В результаті отримую:

Запчастини на фото:022016
Підключивши китайський блок живлення – перевіряю як світить діоднастрічка в плафоні:> Проводка спаяна правильно, контактхороший
Іду в машину міряти, і Ура все вийшло – плафони влазити безпроблем:

Друга частина:Світломанія:Частина 4. Підключення електрикипідсвічування дверей Незалежна * напівколгоспна * підсвічування нігпереднього пасажира та водія на Аudi 80 b3 без світлодіодноїстрічки Частина 2
Третя частина:Світломанія:Частина 4. Незалежне підсвічування нігзаднім пасажирам. Підсвічування зони посадки/висадки задніхпасажирів в ауді 80 б3 1.8 UA 89' . Частина 3. Звіт намагавсязробити максимально насиченим. Якщо ви це читаєте - дякую, щовитратили стільки часу і сподіваюся Вам було цікаво. >

Мені дуже цікава Ваша думка)))
