Всім привіт.
Катався не знав горя, але руки свербіли і хотілося щосьзробити.
Читаючи стрічку на MegaDriver.org і популярні новини нарвався напост про підсвічування дверей і ніг, загорівся і я собі такезаколгоспити./>
Портувати і сильно колгоспити не хотілося, хочеться робити так що бякщо що можна було повернути все в стік.
Визначився зі схемою як підключати, подумав що куди тягнути, закупився різною дрібницями і чекав відповідне для підсвічуваннявикористовував світлодіодну стрічку в силіконі.
З приводу проводки:

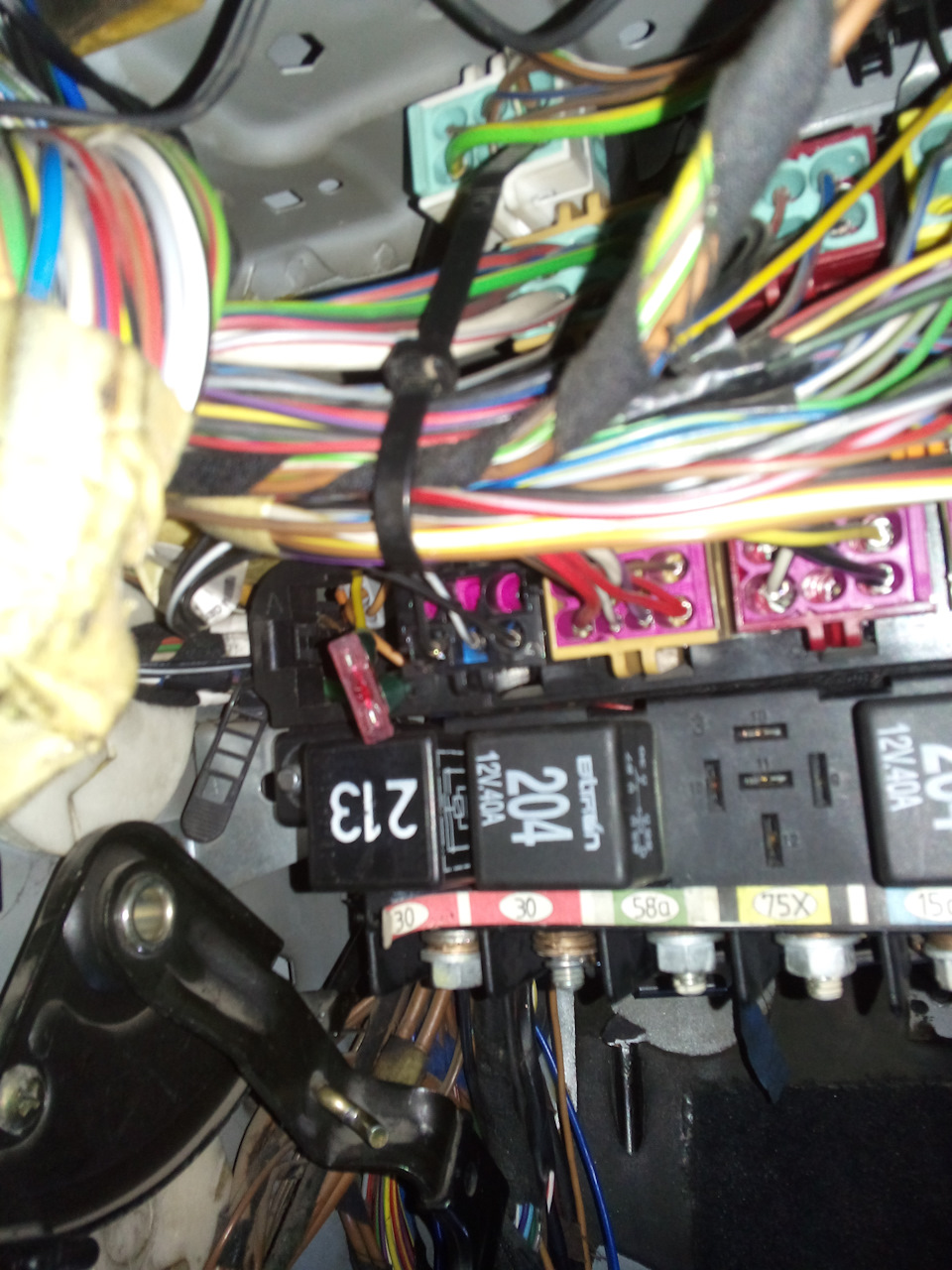

+ узяв із клемами 30 через запобіжник у підрульовому блоціта простяг на всі крапки (4 підсвічування дверей та 4 підсвічуванняніг)

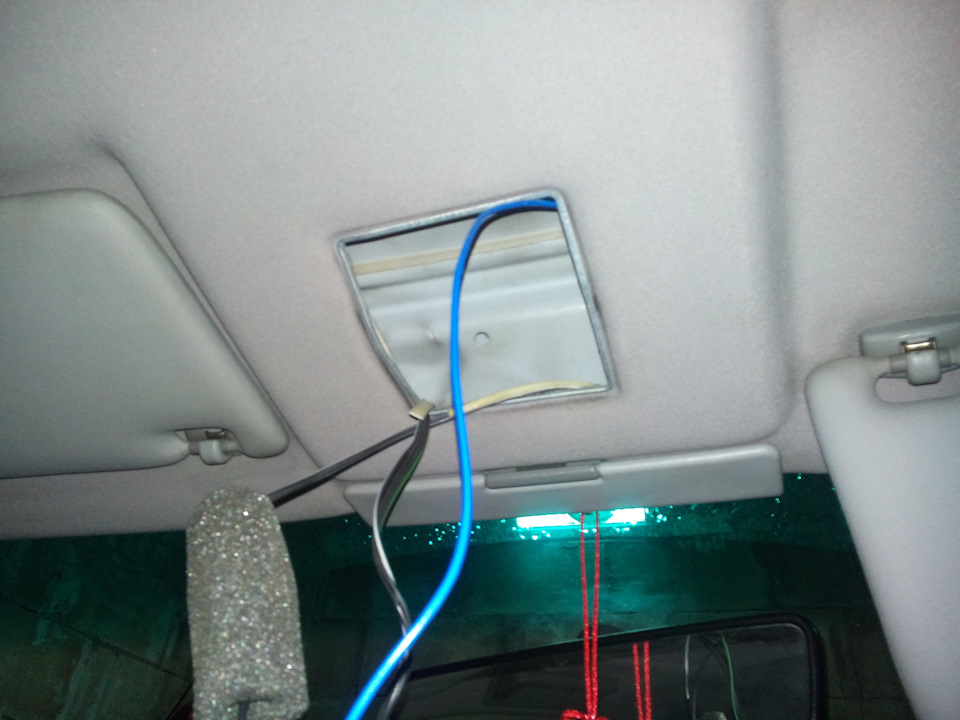

— взяв для підсвічування ніг із центрального плафона, для підсвічування дверей від кінцевиків на кожних дверяхчерез діод.
>

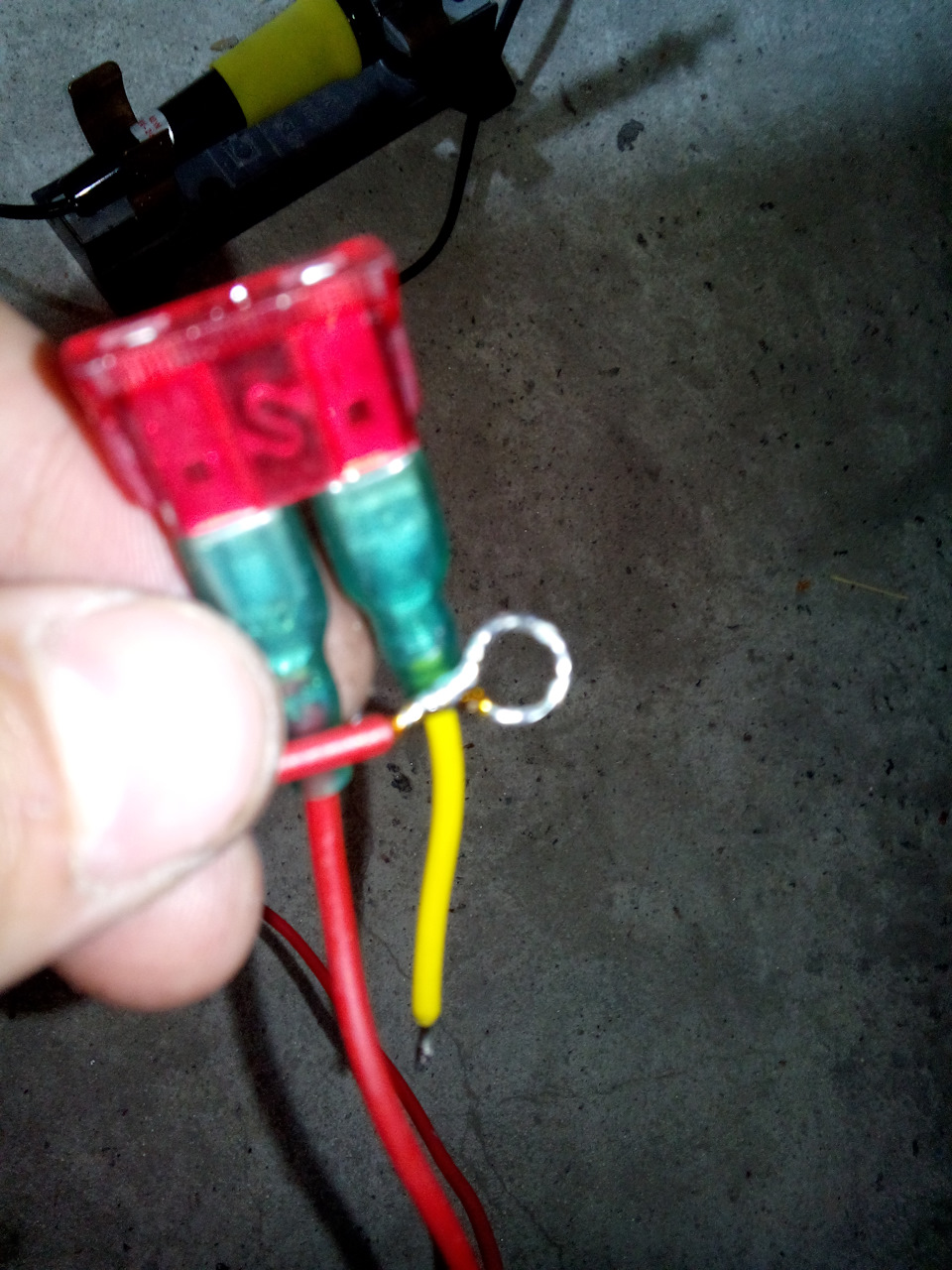

Для підсвічування дверей зробив перехідник і встромив його міжкінцевиком і штатною клемою яка йде в блок комфорту (компресор ЦЗ), проводку штатну не різав.
хто так
Вийшло, що кожні двері є незалежними від інших. При відкриттіспалахує тільки ті двері, що відчинилися, а не все відразу і тухне, як тільки натиснувся кінцевик. 2 контактні кінцівики (від УАЗа абоВАЗ 2115 або такі як стоять у нас у водійських дверях.) і простопоставити їх замість наших 1 контактних.
< br/>
Стужку у двері приклеїв на саму фільонку дверей, перед цим її добрезнежирив. Провід виводив через отвір який там вже є. Підсвічуванняніг для задніх пасажирів вирішив приклеїти на спинку сидінь, зробивши невелику дірку для проводів.

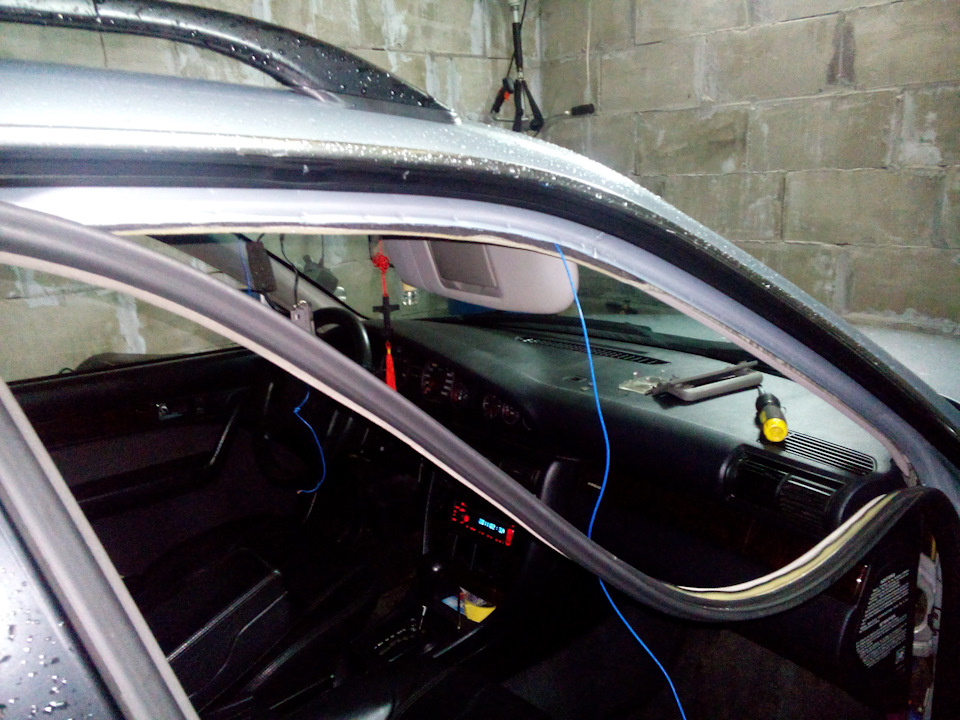

Проведення простягнув під килимом, винув де входять дроти напідігрів сидіння та електро регулювання, і проклав по краюсидіння.
Підсвічування ніг передніх пасажирів приклеїв до повітропроводуобдування ніг. Провід прихопив термоклеєм, для зручності поставивз'єднувач проводів./p>
====================================== ==========
Зробив все швидко, просто і економно.
Світла багато і все добре видно, мені подобається. Але є деякі ідеїтрохи переробити.
Але це може бути пізніше, зараз ось так.
Коментарі15
Виходить при відкритті яких-небудь дверей підсвічування спалахує тільки на цих дверях і по салону?
Так
Жди термоклей на черевиках взимку)
немає все в нормі))
Я думав кінцевики з мінусу працюють ...
так і є, кінцевик замикає на масу
Намальовано ніби на них іде!

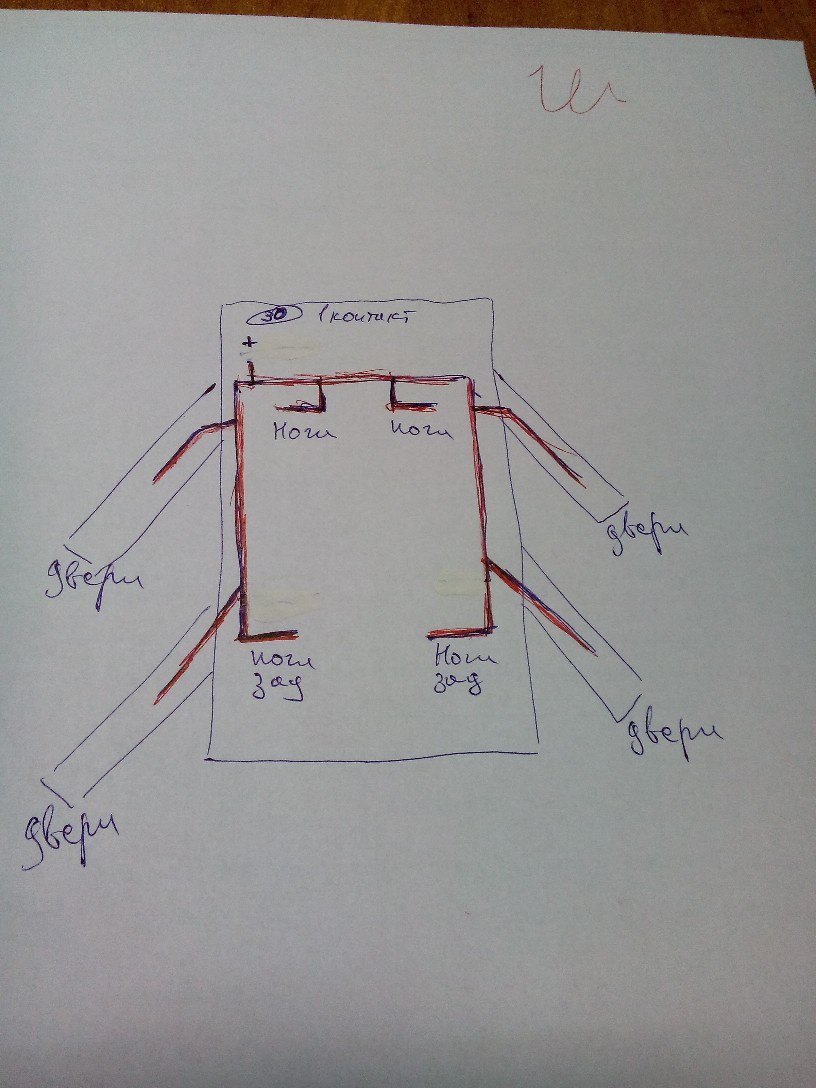

на листку червоною ручкою, то я малював що від клем 30 так розкидав +, а мінус на ноги брав від плафона, а на двері від кінцевиків. У звіті також написав )
ясен не до зрозумів. Треба буде по теплу заморочиться так само і плафон від С5 лежить давненько.
я в плафон від с5 засунув ще 1 кнопку і запитав її окремо на підсвічування ніг
як воно світить?
Ок! Чекаємо
А результат де?
аааа, ясно засиплю яка стрічку звітами, в гонитві за рейтингом чи що?
ні, просто буде ще стельові ручки та плафон від с5, з додатковою кнопкою
