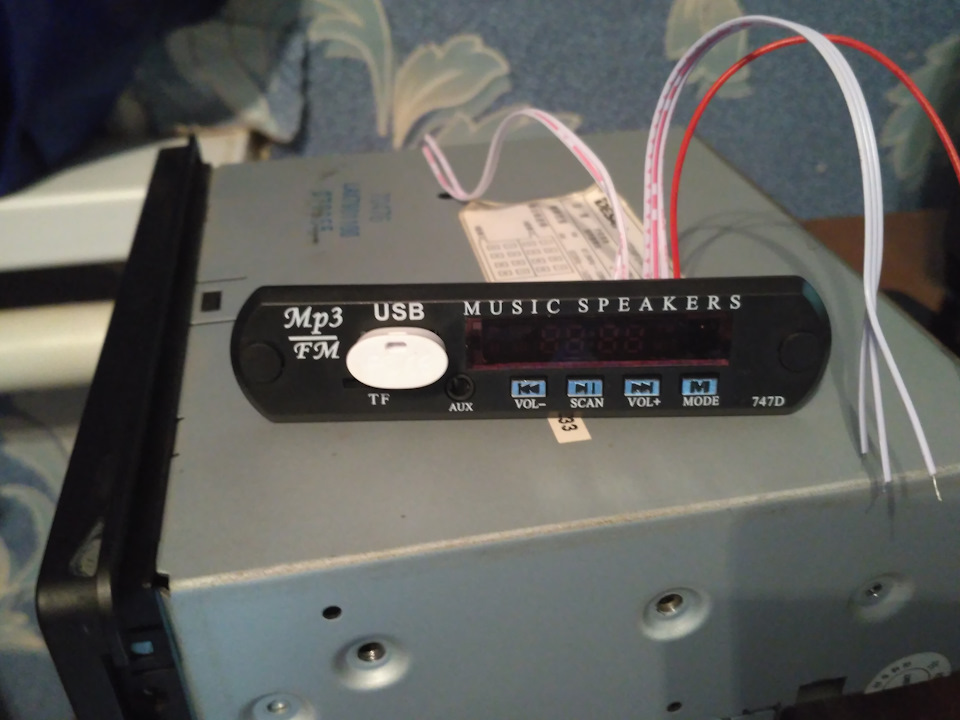

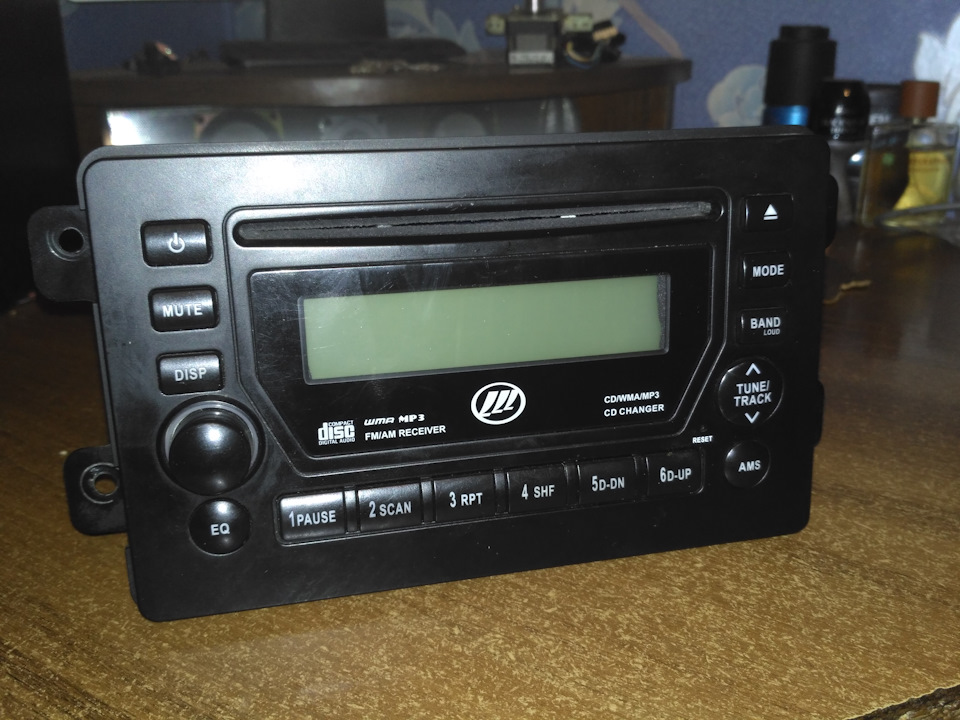

Усім доброго часу доби. Власники Ліфанів 520 (бриз) зі штатноюмагнітолою, напевно знають, що вона читає тільки диски. А хочеться, звичайно, щоб можна було слухати і флешки, і aux вхід був, бувпридбаний всім відомий китайський модуль.Я взяв без блютуз так, яквін мені не потрібен, та кажуть через нього сильне тло йде.p>

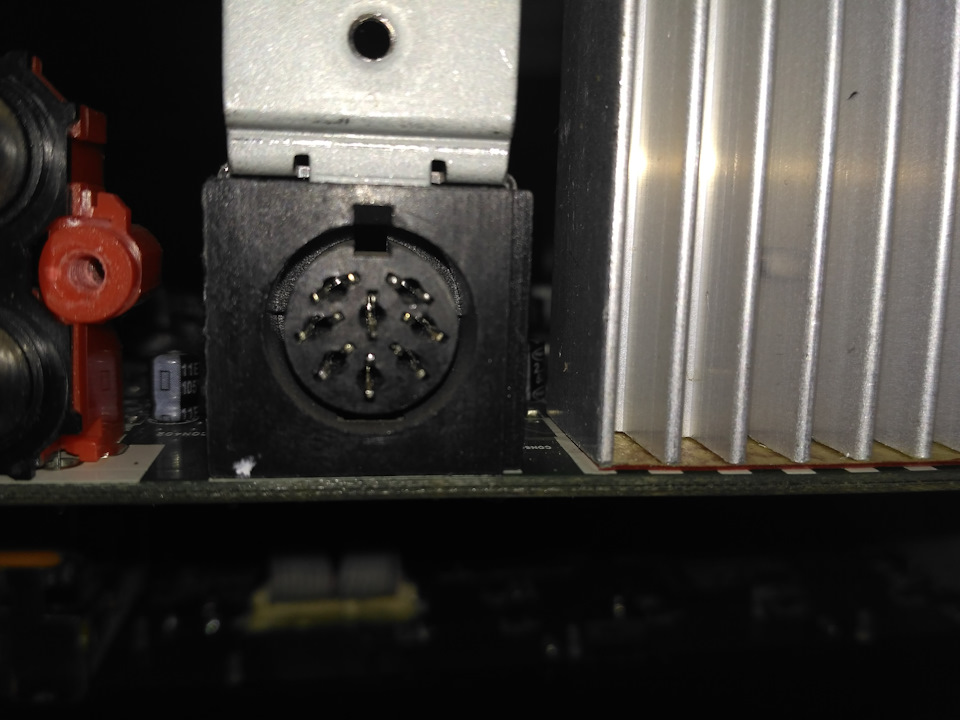

Зняття магнітоли я не буду описувати, в мережі є опис.Почав зпошуку схеми магнітоли.Облазив купу форумів і сайтів і ніфіга незнайшов.Знявши магнітолу, побачив ззаду на панелі ось такийроз'єм:
роз'єм cd чейнджера

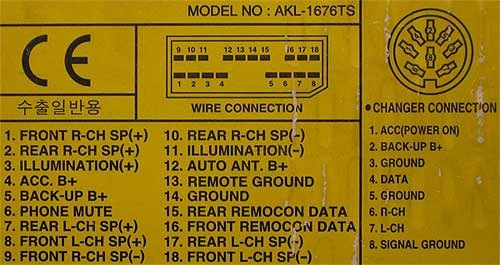

виявилося — це роз'єм для підключення cd чейнджера Погуглив, знайшов розпинування роз'ємів з інших магнітол, і такогороз'єму:

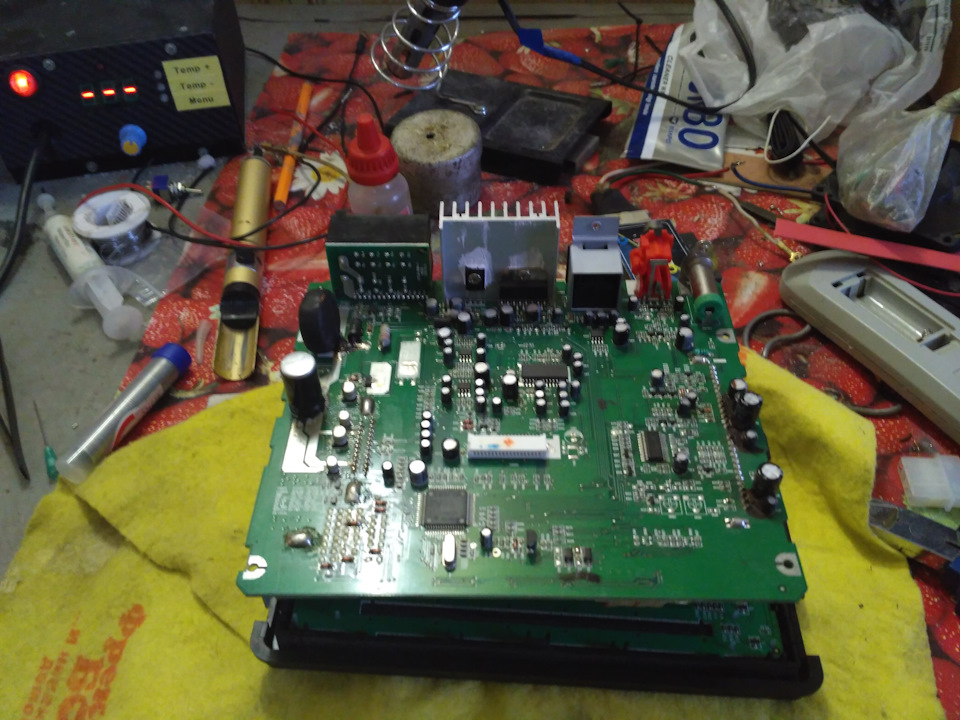

китайці, які збирали цей мафон. Коротше процесор мафона не ввімкнецей вхід, поки не отримає команду від чейнджера. У мережі єемулятори чейнджерів для інших машин, але ціна, як завжди, неадекватна, а мені потрібний бюджетний варіант. Усерединімагнітоли побачив звичну, для китайських магнітол, картину.Назрілий варіант підключиться до радіо каналу. Забув сказати, що яхотів, щоб диски також працювали. Але при підключенні до радіо, надисплеї будуть видно хвилі якісь, а грати буде модуль, щовбудовується, але всі регулювання залишилися б на магнітолі. Та йрадіо на штатній магнітолі в рази краще, ніж у цьому модулі. Ну, думаю, вставлю маленький тумблерок, щоб він перемикав на модуль, якщо треба слухати флешку, а якщо радіо штатної магнітоли, то віншому положенні. Загалом я пролазив з нею два дні, вже навітьтумблер купив. Потім уважно оглянув плату, побачив ось це:Написліворуч і контакти праворуч якось пов'язані, подумав я, і точно."EN AUX" підказувало, що це внутрішній аналоговий вхід, але навідповідному місці нічого не запаяно. Натомість був запаянийстабілітрон на місці "No RDS". Я його перепаяв, на місце EN AUX (вхідний aux переклад), підключив магнітолу до машини і: "о, диво! "В меню "MODE" з'явився напис "AUX" на весь дисплей! Я підкидаюмодуль на задній роз'єм чейнджера згідно з розпинуванням і чуюприємну музику, яка грає з флешки на штатних динаміках! УРА! Кнопкою "MODE" змінюється по колу радіо, диски, AUX. Це ж те, що яхотів! Там, якщо придивитися, є ще деякі функції, які "заблоковані". Можна додати діапазон АМ в радіо, (стандартно тількиFM1, FM2, FM3, MW) і ще чогось там. Мені це не треба.Теперзалишилося врізати модуль у зручне для вас місце (я вибрав у торцікишені під бородою, щоб його і не видно майже було, а пультомперемикати). От і все! Ваша улюблена музика тепер зможе грати наштатній магнітолі! Всім удачі.
Коментарі20
велике спасибі за інфу! а line-out не шукали? хочеться ще й саб підкинути…
Ні. Я не підключав саб. Вже поставив на андроїді мафон, у ньому все є.
Я свій спочатку від магнітоли підключав. Так, у мене ключ в асс повертаєш, і він включається. Хоча від 11в має працювати, там у ньому стабілізатор взагалі на 5 в здається.
Справа в тому, що там вольти є, а лампочка, індикатор теж не горить, загадка якась.
Підскажи, від роз'єму ченжера, виходить 11.4 і цей мп3 не включається, підключаю до роз'єму магнітоли працює, але тоді при повороті ключа, ця штука включається, і пісня йде. Теж так?
Народе, якщо хтось розбиратиме свою магнітолу, подивіться що за підсилювач там впаяний?
А як зняти сірі елементи, які довкола магнітоли?
Довгу смужку над бардачком знімаєш, і там саморізи. Акуратно треба її підчепити, вона на клямках.
Реально молодчина!))
Де в машині модуль закріпив?
У торці кишені того.
Привіт.коли врізав модуль тунель знімав чи ні?
Привіт. Звичайно знімав, туди ж не підлізиш нормально, а як зняв, дрилем дірочок насвердлив, напільничком підправив і все. Проводи роби довше від майфуну до модуля, а то я прошляпив, так тиць у притик. Зараз сфоткаю. ремонтую машину. Торсіон сволота ...
Торсійна лопнув де? в балці? Як зняти тунель? у мене механізм перемикання бовтається, потрібно тунель знімати і дивитися що там, а зняти не можу, не виходить. напиши детальніше як тунель знімали ще, пульт нормально працює у модуля цього? а то пульт с...
Ну не в балці, а передній, який до правого важеля йде. Вже замовив, сьогодні має приїхати. А тунель знімається спочатку кожух кпп, пластмаска, яка сам кожух тримає, вона на клямках, потім відкручуєш ручку кпп, потім знизу ручника така вставка, теж на...
Ще не паяв.сам не буду, віддам фахівця, у мене паяльника тонкого немає.і ця приблуда ще не прийшла.жду
Феном краще паяти, ну у спеців тобто фен.
Ось і фіг то, моїм паяльником тільки якщо дроти лудити, дрібні ліменти не вийде пипоять
Значить у ручника на тонке це вставка, я думав вона ціликова.)))ну раз вставка, то тоді зніму, у мене ручник якраз і не давав його вийняти)))
Та то пластикова вставка, і вона знімається. А так само ручник не пролізе, якщо не зняти. Запитав від АСС, як і магнітолу. Ключ повертаєш і включається він і магнітола одночасно і починає грати.
