Світлодіодний плафон освітлення салону Ліфан 520

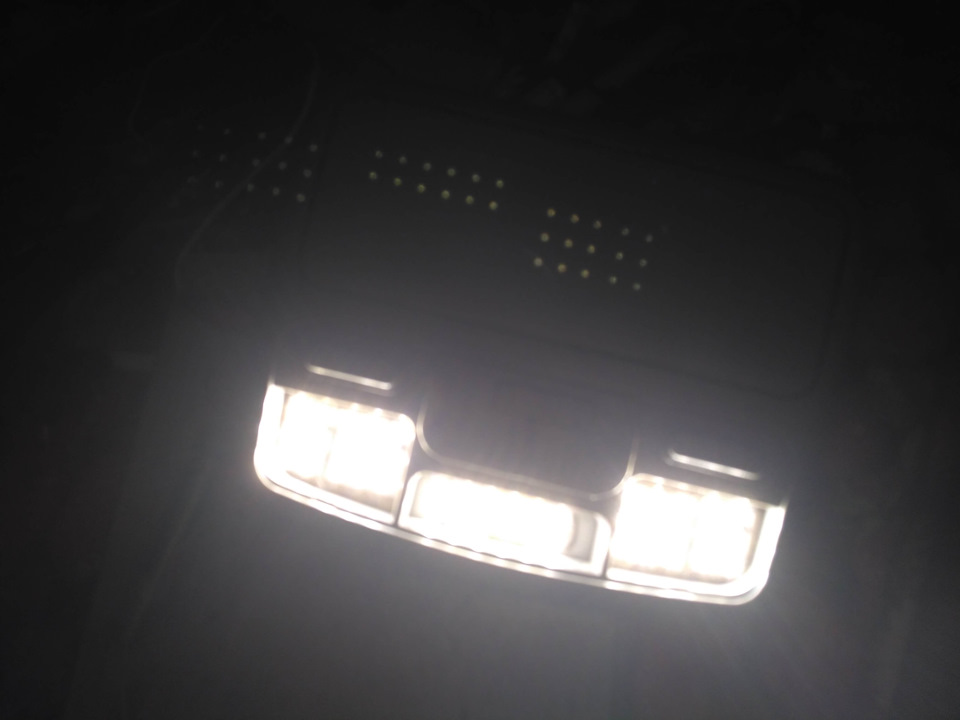

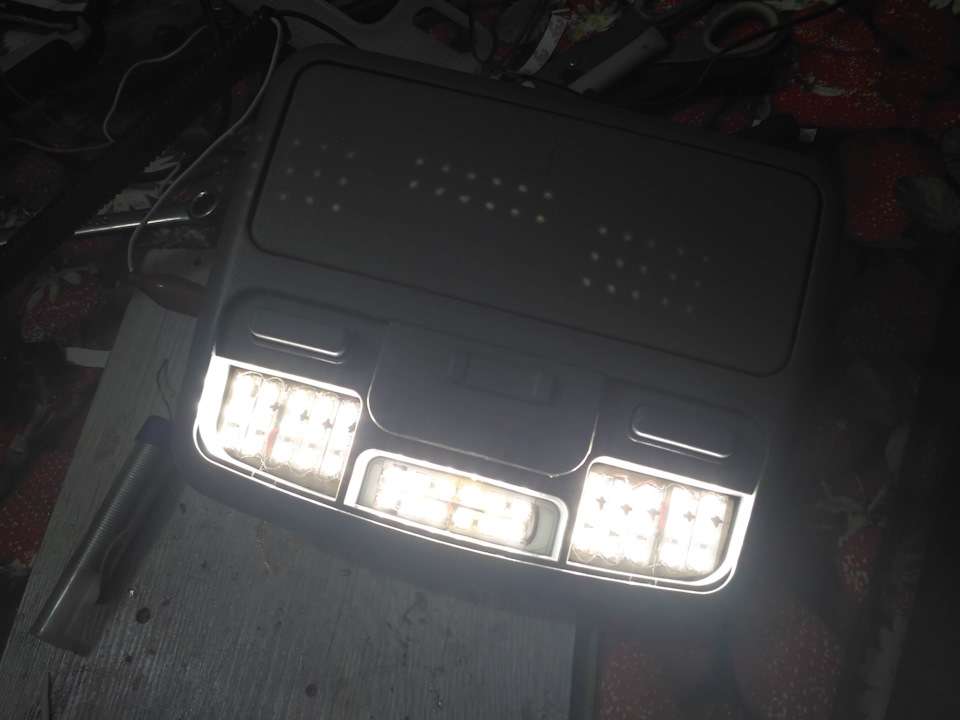

Днями вирішив зробити собі нормальне світло в салоні і позбудетьсяламп розжарювання. Заморочуватися з розпаюванням плати не став, апросто встановив світлодіодну стрічку smd 5050 120шт/м. Знімаєтьсяплафон елементарно, описувати сенсу немає.. Далі підпаяв стрічку ітепер маю чудове світло, при якому можна спокійно читати. Звичайнокамера телефону приглушує освітленість, але світить дуже яскравотеплим світлом.
Коментарі18
Привіт.коли двері відкриваєш, загоряються також тільки центральні стрічки?
Ну так. Стандартно.
Я теж купив стрічку, і руки не дійдуть так зробити.
Здоров, а скільки вольт 1 світлодіод?
Ну 1 світлодіод - на 3в, але вони ж секціями по 3 штуки в стрічці. Ось одна секція на 12 ст. Ніяких більше стабілізаторів ні напруги, ні струму я ніколи не ставив! Там у кожній секції є струмообмежуючий резистор, який відмінно справляється з напругою...
Так виходить у стрічці 9в
9в Падіння напруги на трьох світлодіодах (вони послідовно включені) та інші вольти падають на резисторі.
А що за резистори, вони на стрічці відразу були чи сам упаяв їх?

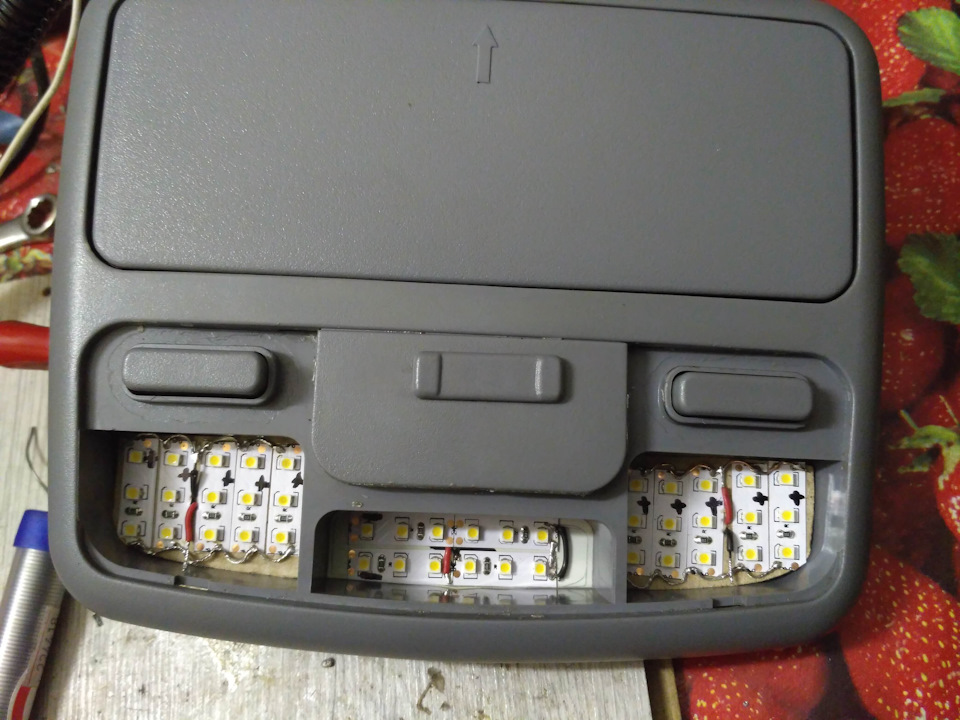

На стрічці є. Ось на першій фотці видно два світильники йдуть, потім резистор і третій світик.
А я не маю резисторів, що не вийде тоді?
Вийде, тільки треба самому його додати. Що це за стрічка така? Є фотка де вона довша? Ось у тебе з одного боку припаяно (+ або -, неважливо), а з іншого до кожної смужки послідовно резистор 14,3в - 9в = 5,3в / 0,02А (це струм для світиків) = 265 Ом. ...
Ось стрічка, діод кожен теж 3 вольти.
Стрічку дістав з такої лампи
Ааа, ну так там же є перетворювач у лампі. Він з 220 перерви робить скільки там постійки і живить всі діоди, підключені послідовно. Скільки їх всього в тій лампі? Загалом, як писав раніше тобі треба резистори чіпляти.
Ось почав робити
У бічних світильниках отвори під болти а ти їх світлодіодною стрічкою заклеїв.
стрічка приклеєна на підкладку, яка просто вставлена і тримається просто так упираючись у стінки. На проводках підкладки зі світлодіодами витягуються сантиметри на 3. Спочатку болти закручені, потім вставлені підкладки.
Зрозумів, дякую і я незабаром так зроблю.
