Всім привіт! Приділив у черговий раз трохи часу машинці… ось що з цього вийшло:
почав ляпати СкРПМ, та й можна сказати практично закінчив, залишилося тільки обварити фланці і приробити вуха кріплення (в'язати буду тільки на балку, без використання стабілізатора.) Кріпити буду пізніше, а зараз розповім про сам процес…

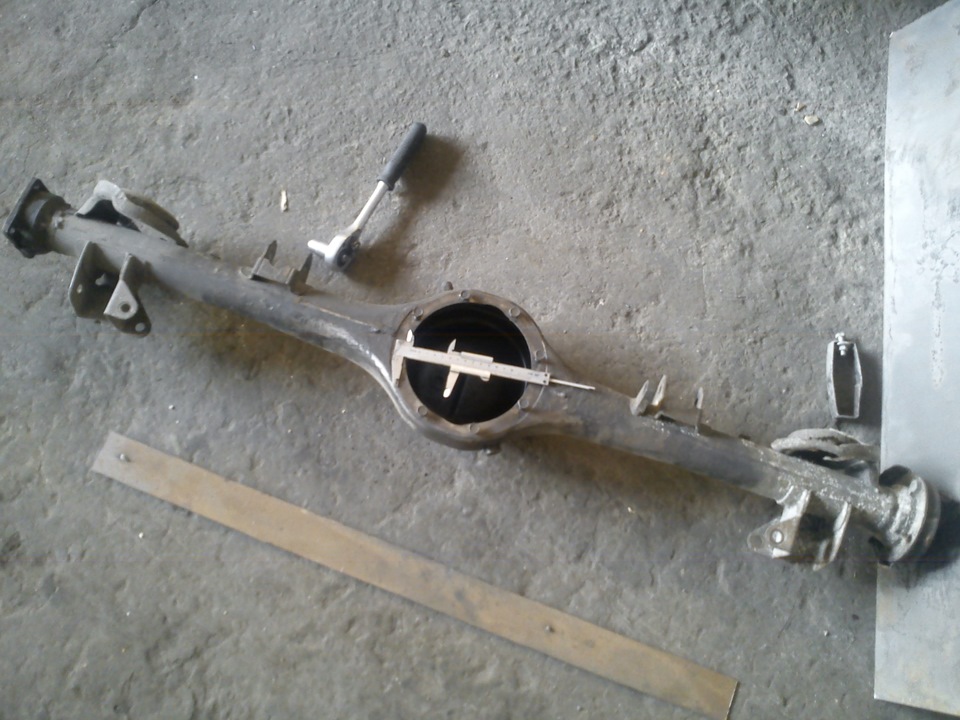

Для початку нам потрібно порізати міст (про багаторазові поїздки до токаря я мовчу, у мене з цим питання було закрито раніше), для зручності порізки (і раптом на майбутнє знадобиться) виготовив своєрідне лекало з металу, яке прикрутив до яблука і по ньому різав. Вийшло дуже зручно і "обробка напилком" не знадобилася)) що одна масловідбиваюча пластина відпадає при різі панчохи з боку короткого ШРУСа, а другу потрібно витягнути окремо (не намагайтеся встромити вал центрування без цієї операції-не влазить8)) Потім я хотів відбутися легкою кров'ю, але потім зрозумів, що без повного розбирання редуктора, сателіти не виколупати, довелося заморочиться і позначити всі з'єднання щоб потім повернути все у вихідне становище (сподіваюсь регулювання не зіб'ються). У результаті зібрав усе до купи, виготовив стапель, знімав фаски ... Ах так, фаски ... Раджу на фланці під короткий ШРУС, на тому що прилягає до корпусу, заздалегідь зняти фаску з боку редуктора під провар, т.К. Зварюється все у зборі і потім це робити не зручно! Хто надумає робити таке, при підготовці зрозуміє про що я. Загалом сьогодні все зібрав, скрутив, свинтив, виставив, завтра залишиться тільки проварити. І ще один важливий нюанс - раджу замінити підшипники сталевими втулками, в кресленнях їх немає, але думаю будь-який токар зробить і за зразком, якщо потрібно. Для чого це потрібно? Для того, щоб мінімізувати люфти, зазори та інше, які і без того мають місце при кустарному виробництві…
Всім добра!
З ув. Колгосп Тюнінг!

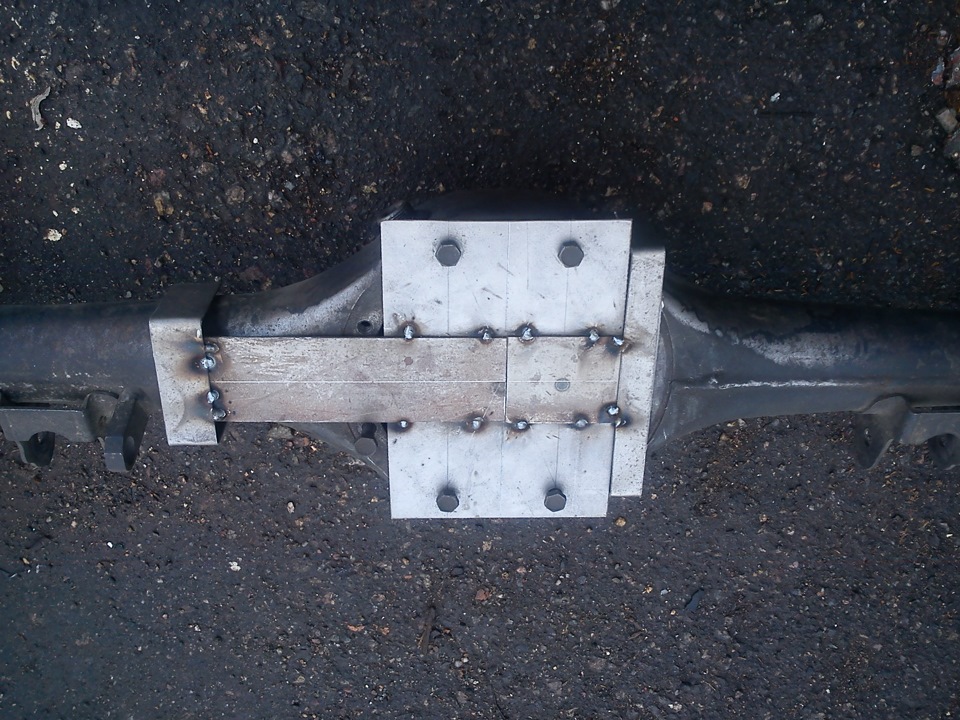

шаблон

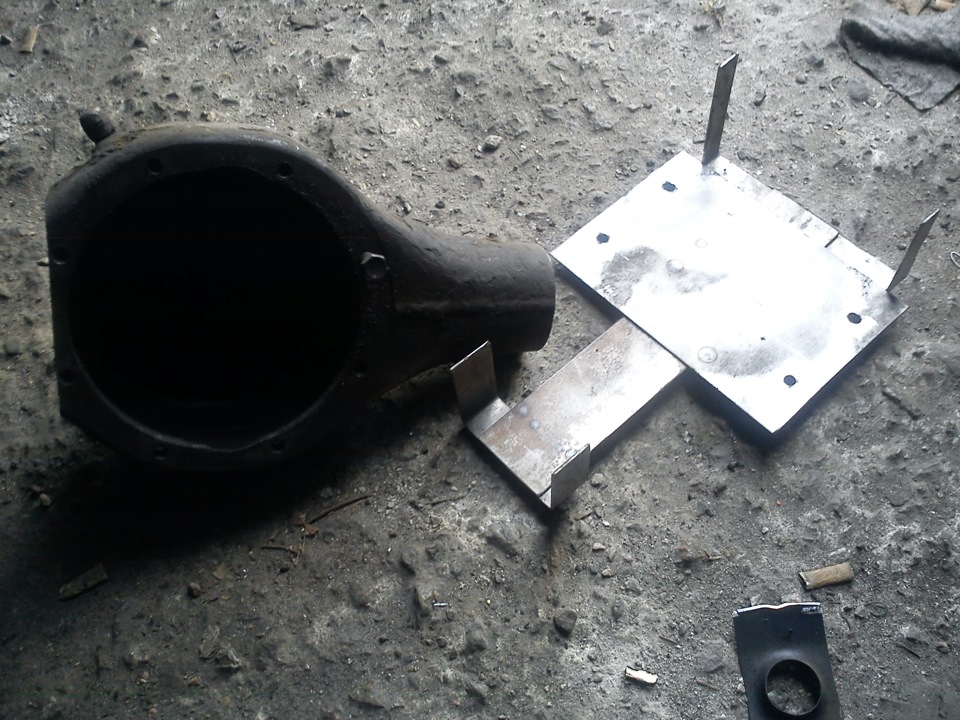

відрізав

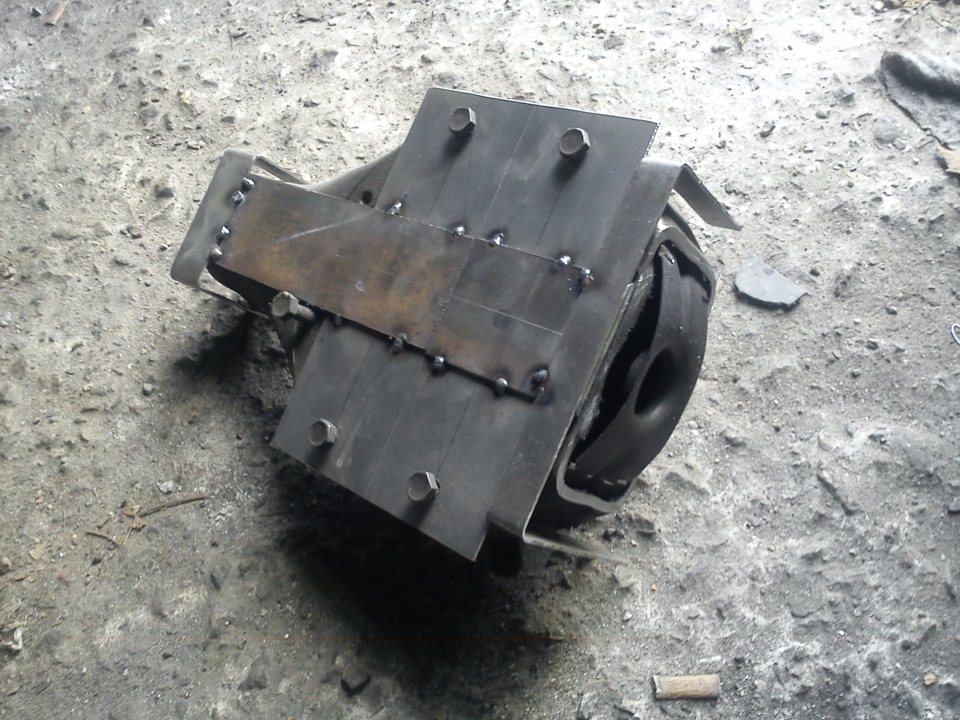

зняв шаблон

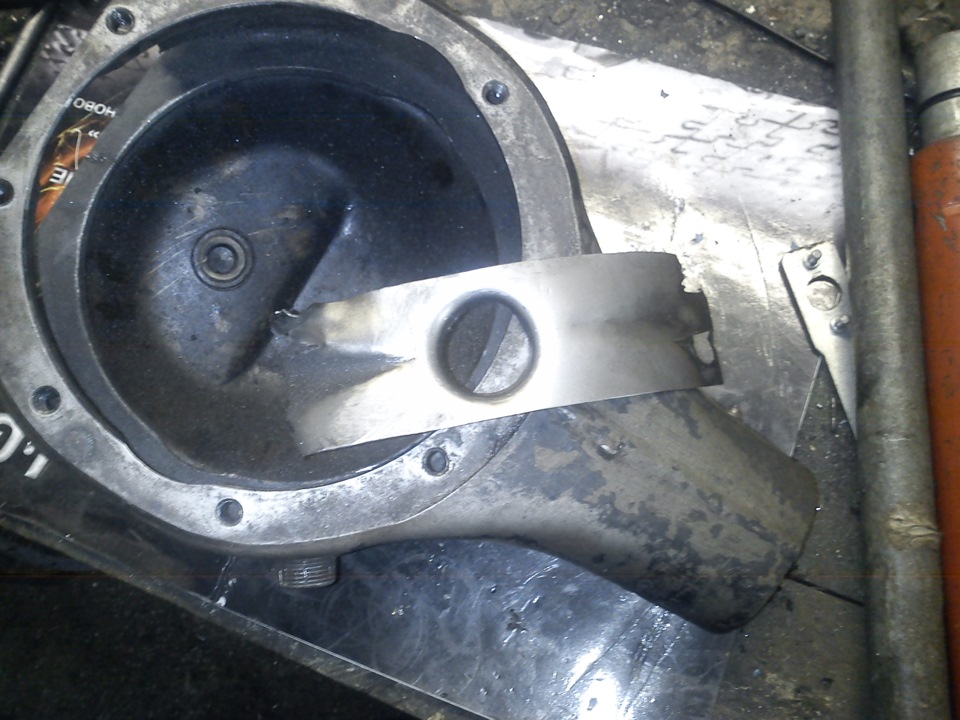

витягнув пластину
витяг сателіти
зібрав фланці на місцях Стапель разів
стапель два
