Від сусідів по гаражах колись дісталися металеві двері виготовленіз куточка та листової трійки.
У гаражі на полиці нудьгували і припадали пилом фари-протитуманки зУАЗу" Патріота", а інтернет ряснів УАЗами в силовомуобважуванні.
А потім що було, то до УАЗу прикрутила"
отримуємо…

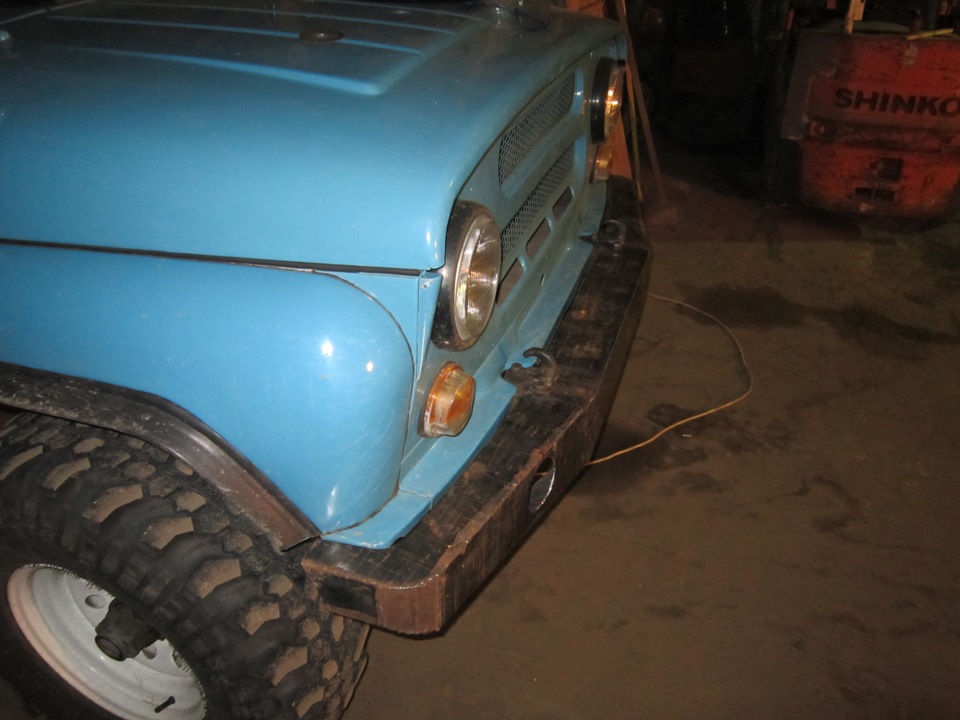

Сама коробка бампера була зварена більше року тому і припадалапилом у кутку гаража, тому що руки не доходили до процесу, але вцентральній Україні почався сезон дощів, на полюванні мокнути нехотілося, дружина на вихідних на роботі, так щоболгарку/дриль/зварювання в руки...
<

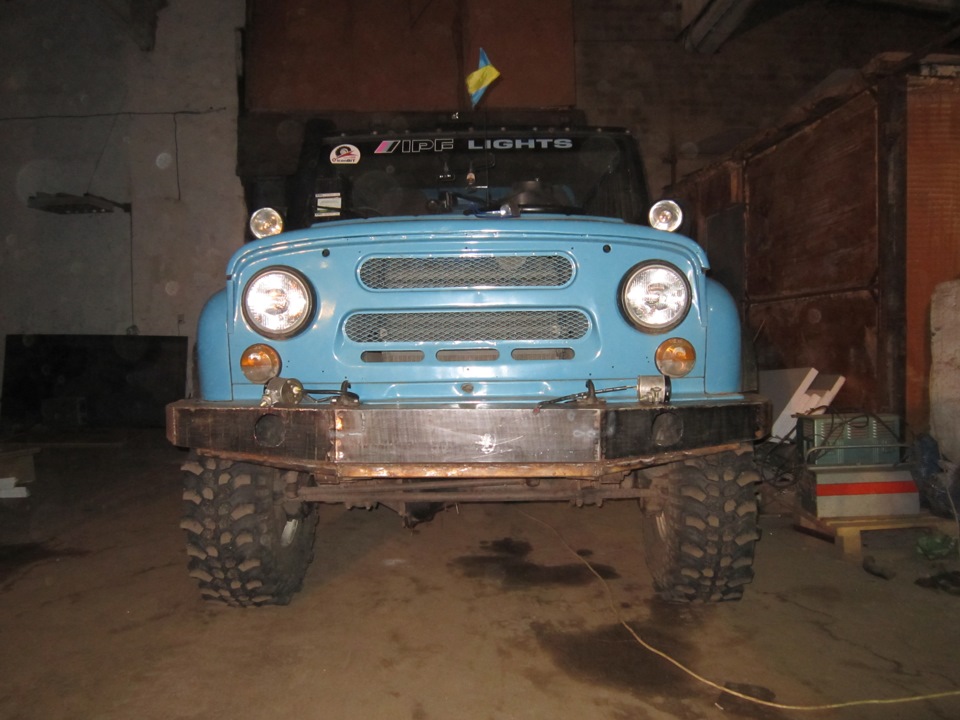

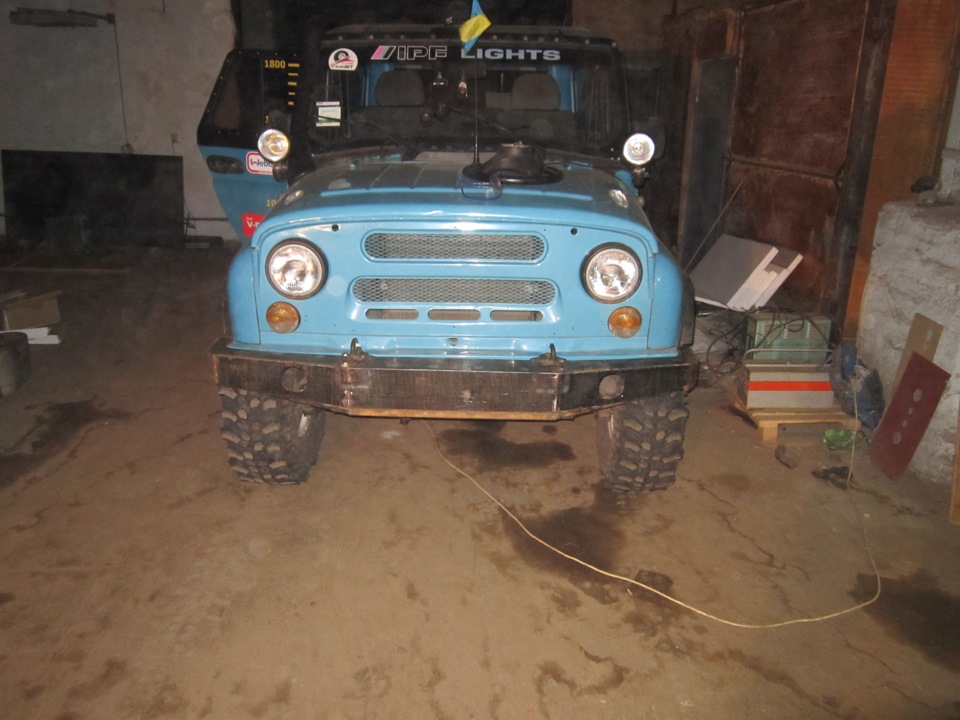

Бампер піднімав вгору за допомогою проставки з профільної труби100х60, тому що кузов ліфтований на 55 міліметрів і потрібно булозакрити щілину між рамою і кузовом.
У саму проставку вварив трубки-проставки, щоб не змінювалася трубапри затягуванні болтів. .Е. Ніяких додаткових отворів у рамі неробив.
Куток нижньої спідниці кузова був колись куплений у пункті прийомуметалобрухту за ціною прийому металу, так що був…

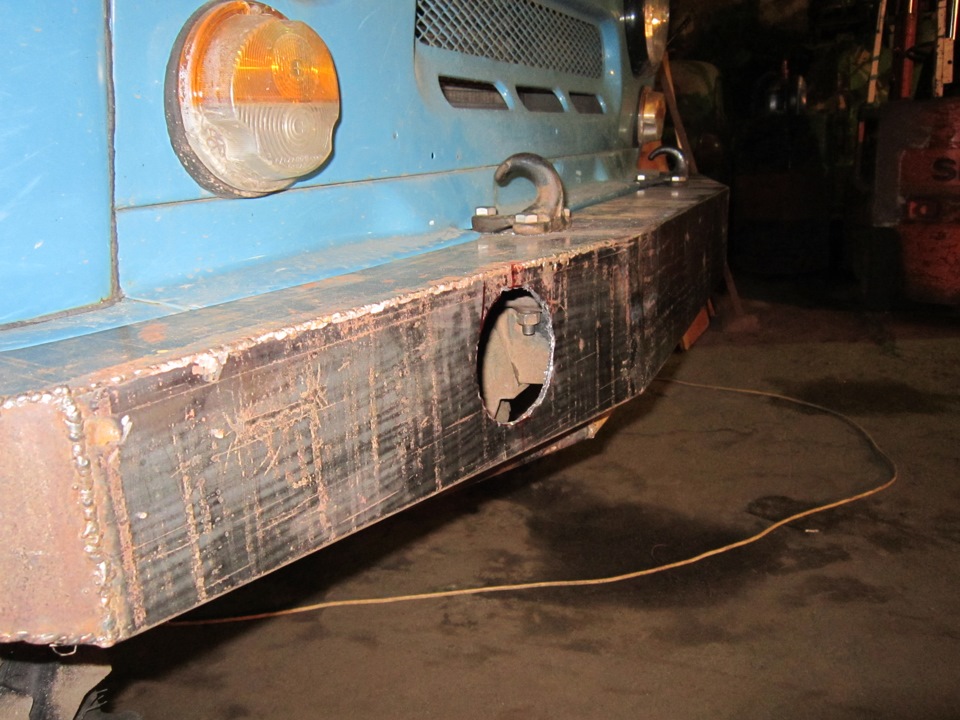

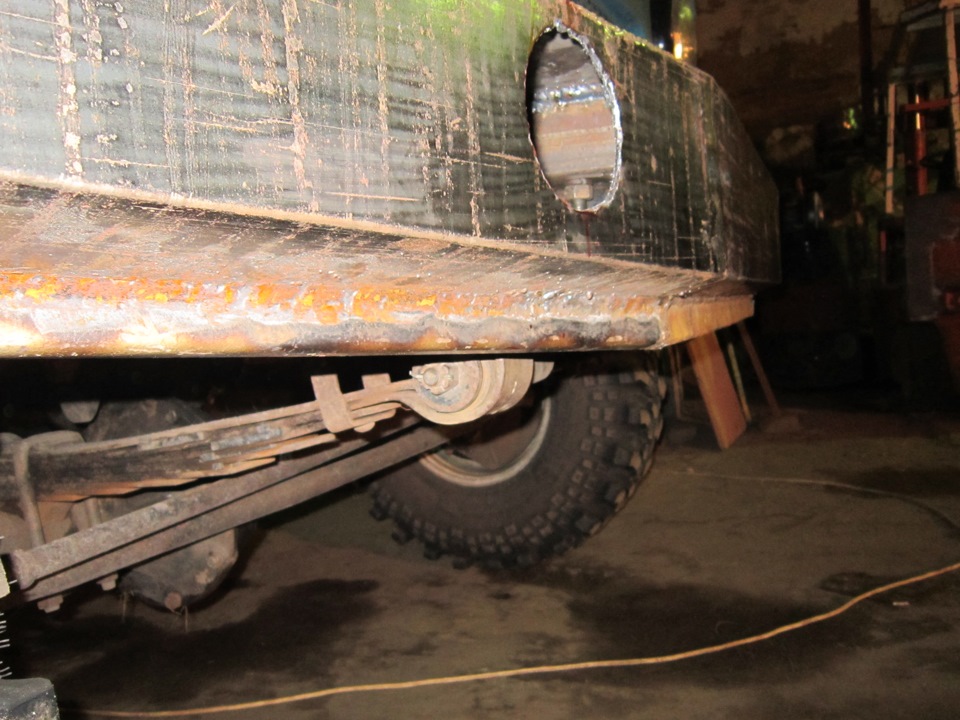

Сама коробка бампера складається з трьох половинок, які вирізав ізсуцільного листа металу. На звороті креслив лінії гиба і різу. Умісцях згинання, робив болгаркою пропив-надріз і згинав руками влещатах. Вчора вже вварив шматки труби D90 як напрямні дляпротитуманок. Фари вийшли втоплені в бампер, тому (я так думаю) нерозіб'ються. :)) Хоча процес експлуатації покаже слабкі місця вконструкції.
Фото бампера з встановленими протитуманками не робив, т.К. Було вжепізно і кохана наполегливо кликала додому вечеряти... У планах намайбутнє:верхній кут бампера робити не прямим, під 90 градусів під45 градусів. Дану витівку реалізую за допомогою сталевої смуги;
— зробити кути бампера більш красивими;
— в центральній частині бампера проріжу прорізи і вставлюсмуги-ножі в лонжерони рами;
< br> - З зовнішньої частини бампера, в іншому кінці ножівбудуть вварені огризки труби під палець шакла; - системапідсилювачів всередині бампера з листової 2-ки.
— установка кенгурятника а-ля РИФ
— танкові фари на кенгурятник (4 штуки лежить у гаражі наполиці)
> Куплено:
6 болтів М12х100, клас міцності 8, 8 — 21 грн
0, 5 м труби D90 мм — 23 грн
0, 5 м профільної труби 100х60х3 - 32 грн
Протитуманки УАЗ-Патріот - не пам'ятаю скільки, т.К. Давно купуваві за смішною ціною На даний момент роботи з бампером призупинені дочергових вільних вихідних. Усі етапи роботи документуються…






Коментарі20
Тож готуюся - під РІФ зробити. Але з німецького швелера оцинкованого (халява). Думав, що трубогиб знайду, але в нашому місті - це не легка справа. Буду варити зі шматків з відводами. -))
краще пошукай трубогиб.суцільна труба набагато міцніше ніж зварена ...
Так знаю. Ось тільки РІФ використовує труби 60, 50 і 30 мм. А на 60-ту трубу - у нас немає насадок!
Спробуй зробити свій кенгурятник на бампер. Здерти з чужого – простіше простого…
Думаю - буде суміш!
Нічого страшного. зате своє, як задумав…
Отже! -)
Заліковий бампер!
Дякую, але він ще не повністю реалізований у металі, згідно задуму…
а лебідочку не плануєш? я коли робив бампер далі його відводив від морди щоб влізла лебідка.
Лебідка у планах. Місце для майданчика та лебідки передбачливо залишив, змістивши передню частину бампера вперед десь на 7-8 сантиметрів…
круто!
намано так, і про кріплення вірно, що на штатні місця, а ребер усередині немає?
Поки що ні. Коли зварю кенгурятник а-ля РІФ і перероблю кути (ці мені не подобаються) то вварю ребра з листової двійки. Кенгурятник хочу вварити через весь бампер всередині до нижньої полиці, тобто сам кенгурятник буде частково виконувати роль ребер ...
а все зрозумів, ну тоді жорстко буде ... струм ребра краще з 4мм смуг ... 2мм мало ...
Клас сподобався дуже! Є креслення силовика?
Креслин немає. Все робилося з молитвою язичницькому богу Поместу ))Спочатку робив макет бампера в натуральну величину з ДВП, квадратних брусочків і меблевого пістолета.І тільки потім все переніс в метал ...
жаль, бампер вищий!
чому шкода? Візьми обрізки ДВП, дерев'яні штапики, пістолет для скоб і вперед. Нічого страшного немає. Як кажуть очі бояться, руки роблять ...
треба спробувати) а до речі як із Гайцями справи? Тих Огляд як проходиш?
