Доробка виносного мікрофона

Більшість андроїд магнітол мають досить неякісний мікрофон, щоробить практично неможливим розмову по гучному зв'язку. Здавалося бможна вирішити проблему виносним мікрофоном, але коли я підключиввиносний мікрофон, звук став значно кращим, але не такий якхотілося б.Відразу скажу, що якщо ви записуєте звук стоячи на місціце ще зовсім не означає, що вас буде також добре чути на ходу.Прирозгоні, на швидкості, скажімо, від 40 км/год голоси стає огидним, хоча здається що на такій швидкості в машині тихо, але мікрофон всеодно чує цей гул. Як підсилювач використовував готовий модульMAX4466.

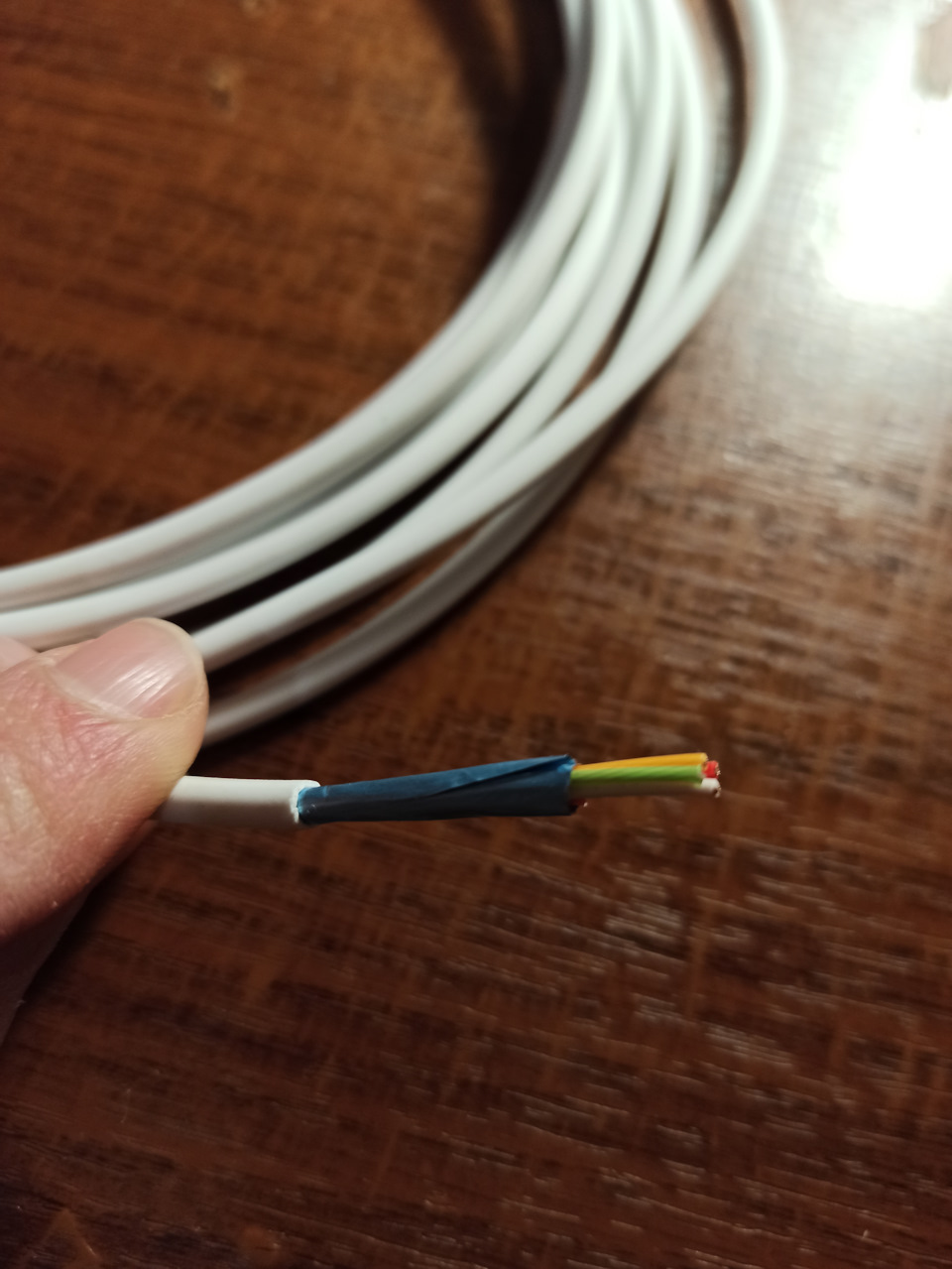

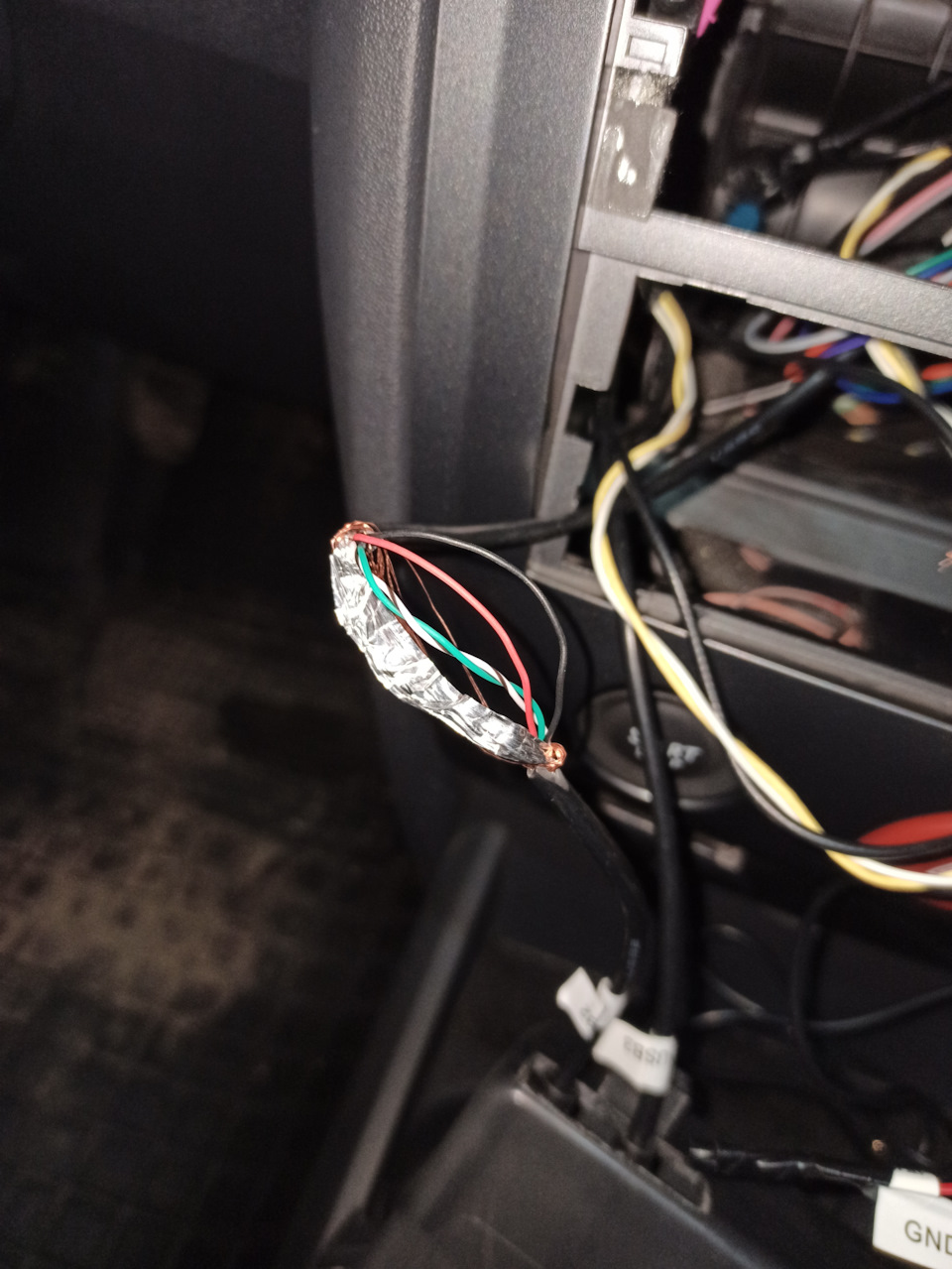

Харчується підсилювач від 5В. Я вирішив взяти 5В від гнізда usb.Для цього "розпанахал" usb кабель, і приєднався до червоного дротуне розрізаючи його. Виглядало це ось так:Далі нам знадобитьсяекранований кабель на 3 або більше дротів. На ринку був на 4 дроти, його і взяв, зайвий провід просто не задіяв. Далі випаюємо мікрофонз плати, і припаюємо його назад через відрізок того ж дроту, моємувипадку близько 15 см. Ось так:Далі сам мікрофон можна зібрати вкорпус.

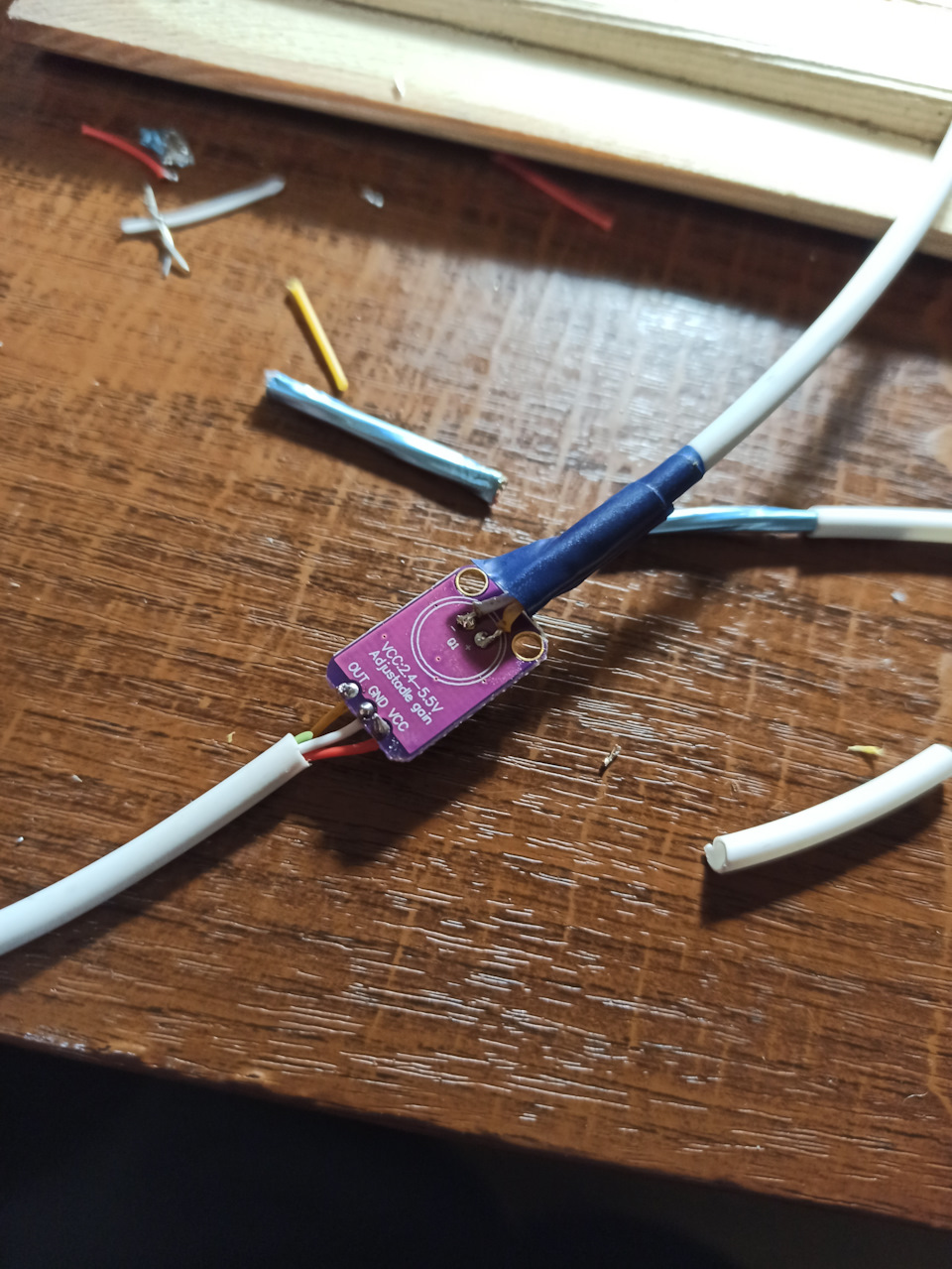

Також паяємо 3 дроти до плати. На vcc буде приходити 5В, відповідноout і gnd це вихідний посилений сигнал, його згодом підключаємо домагнітолі. Живлення 5В, у мойому випадку це червоний провід, я йогоз'єднав до usb.
Провід що ви припаяли до out підключаємо до mic+ магнітоли.
Провід що ви припаяли до gnd підключаємо до mic - магнітоли.
Ізолювати плату поки не поспішаємо, тому що ще потрібно будевідрегулювати чутливість регулювальним резистором на платі. Абоможна так заізолювати плату щоб залишився доступ допідстроювального резистори. Крутиться він маленькою викруткою.Спочатку ставимо регулювальний резистор в положення мінімальногопосилення, пам'яті, для цього крутимо його за годинниковою стрілкоюдо упору. Модуль має дуже великий коефіцієнт підсилення, тому у насвін буде працювати практично на мінімальному рівні підсилення.Встановлюємо мікрофон туди, де він буде розташовуватися. Ярозмістив його на стійці. З погляду відстані до рота, це місценайкраще.Але згодом виявилося, що навіть якщо відвернутися відмікрофона звук все одно хороший, тому розміщуйте де хочете. Даліпотрібно налаштувати чутливість. Для цього встановлюємо намагнітолу будь-який диктофон (я користувався EasyVoiceRecorder)тому що в ньому потрібна мінімальна кількість натискань для того, щоб почати і потім прослухати запис, дуже зручно на ходу. Ступіньпосилення я налаштовував так:>
Стоячи на місці включаємо запис і голосно говоримо, післяпрослуховуємо запис, якщо немає перевантажень і спотворень у голосіможна додати чутливості. Сенс у тому, щоб знайти ту саму граньмаксимального посилення, при якому не з'являються спотворення. Даліпотрібно заізолювати плату. Можна зробити це красиво, за допомогоютермоусадки, але я вірю в силу синьої ізоленти, тому вийшло якосьтак:Все збираємо і радіємо хорошому звуку з мікрофона і на місці іна ходу, і за максимальних оборотів вентилятора печі, і забудь-яких інших умов. Також голосові команди тепер спрацьовують, якщо говорити трохи голосніше ніж пошепки.
Відразу обмовлюся, що пробував встановлювати підсилювач на вході вмагнітолу, щоб не тягнути підсилювач так далеко, але результат бувпоганий. Мабуть, у такому разі довгий провід до мікрофона збираєперешкоди, а потім ці перешкоди посилюються підсилювачем. А в моємувипадку кабелем йде вже посилений сигнал.
PS Підсилювач можна замовити в Китаї, дешево, але довго, а можнакупити в Україні. Якщо братимете в Китаї, краще брати кілька томущо часто бувають браковані.
