Встановлення Teyes CC2 Plus у Меган 2 зі штатною навігацією.

Всем привет! У цьому записі буде описана докладна установка, атакож мій відгук про Teyes в Меган 2 за умови наявності вкомплектації штатної навігації (виїзного екрану) і магнітолиCarminat. Запис буде дуже довгим т .К у процесі установки вилізлодуже багато нюансів.Тим у кого є в комплектації штатна навігація звиїзним екраном, цей запис буде дуже корисним через те, що у наспроводка відрізняється від машин без навігації.Забігаючи наперед, скажу, що магнітолою дуже задоволений, але установка виявиласязначно складнішою і довшою ніж я очікував, але результат тогокоштував.
Таким чином, почнемо. 128 з'явилася можливість доставки з України, і вийшло що така версія, за рахунок дешевшої доставки виходитьдешевше ніж 4/64 тому замовив те що замовив.У подарунок йшла AHDкамера, але вона принесла мені тільки головняк, тому що виявиласябракованою і пропрацювала аж цілих пів години й померла. Але я доостаннього думав, що справа не в ній, перевіряв всю проводку, щотільки не робив. Потім пішов до найближчого магазину, купив іншуAHD камеру, підключив і працює до цього дня. Написав продавцю проте, що мені довелося витратити 30 доларів на іншу камеру і мені безпитань відшкодували цю суму, хоча думав що наполягатимуть на тому, що це і так був подарунок і гроші не повернуть. Також начитавшисьвідгуків, одразу замовив звичайний виносний мікрофон.
На комплектаціях зі штатною навігацією, верхня панель, куди маєставитися магнітола, йде цілісна до лобового скла. Така панель непідходить, при чому розпиляти навпіл ту що є також не вийде, томущо вона потім не стикується з перехідною рамкою магнітоли. Томупотрібно знайти на розбиранні далеку частину цієї панелі відзвичайних комплектацій без виїзного екрану.

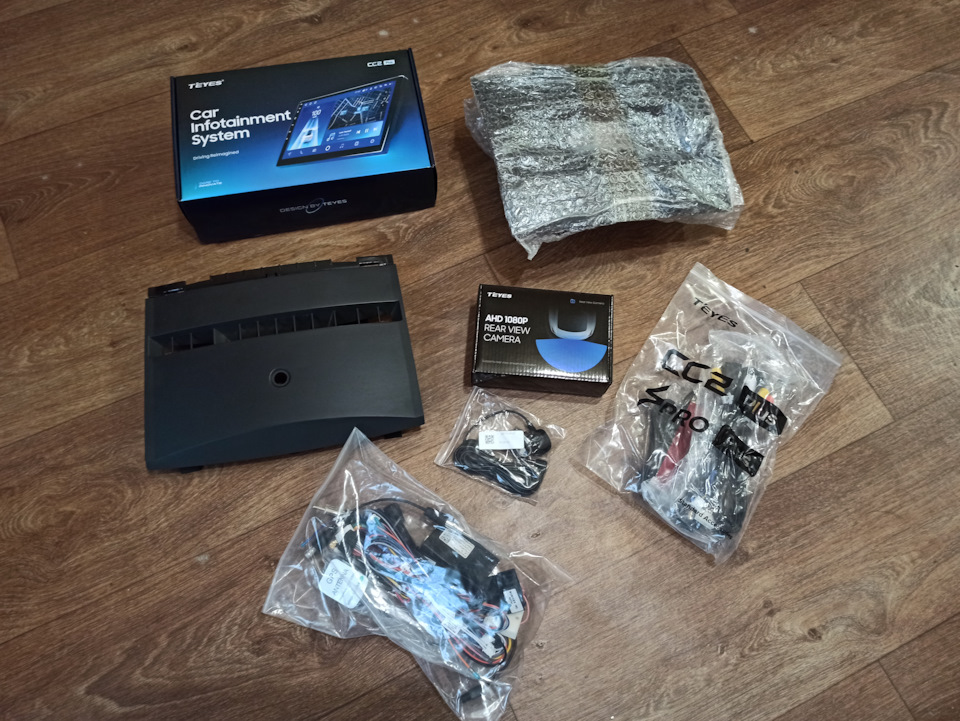

Разом вийшов ось такий комплект. Який йде у комплекті. На ньомуможе бути написано, що він для Меган 2 або для Меган 3 або черездріб. Сам кан бус для Меган 2 і 3 однаковий, відмінність лише упроводах які йдуть у комплекті до нього. У нашому випадку через каншину магнітола підключається тільки до підрульового джойстика.Тобто інформацію за типом відкритих дверей, системи кондиціонуванняі т.Д з нашої каншини магнітола брати не може. Це очевидно, тому щоз кан буса виходить всього 6 проводів і всі вони йдуть наджойстик.

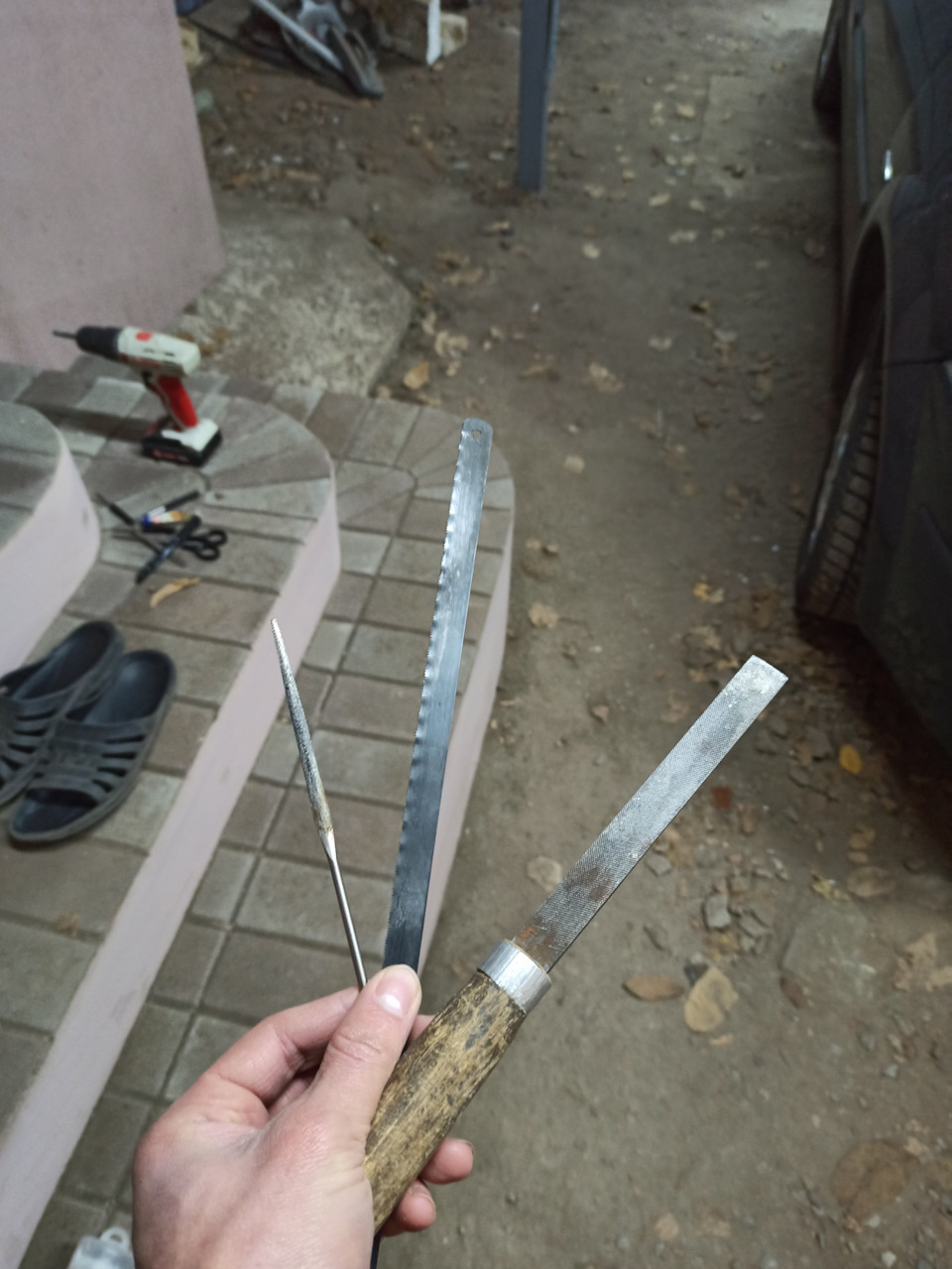

Тож приступаємо до встановлення. Для того щоб перехідна рамка сталана своє місце без найстрашніших зазорів просто необхідновикористовувати такі нехитрі інструменти:Досить дивно що перехіднарамка не підходить без доробок, напевно китайці де- то знайшлиМеган із кривою торпедо, зняли з нього креслення та поставиливиготовлення такої рамки на потік.

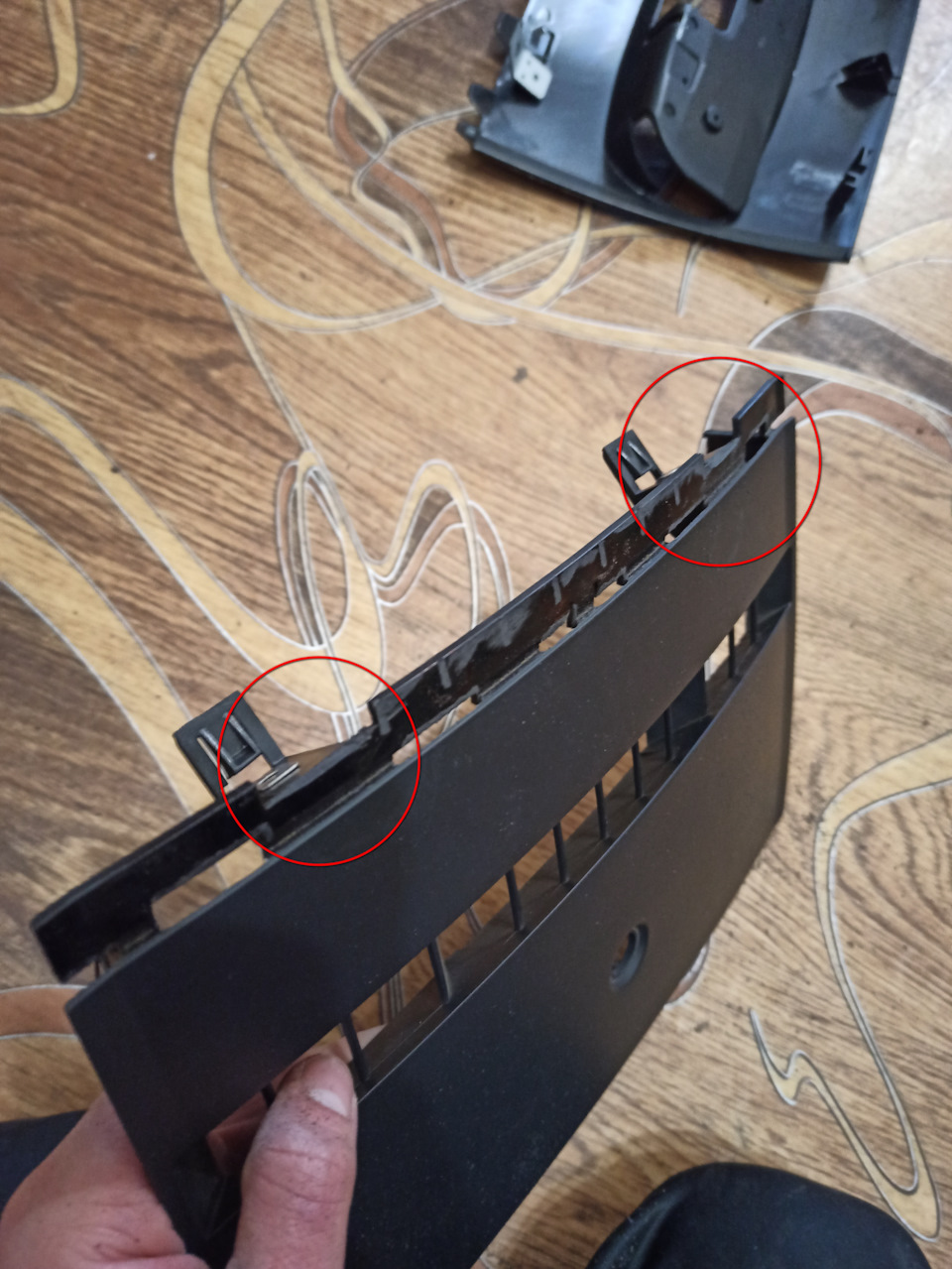

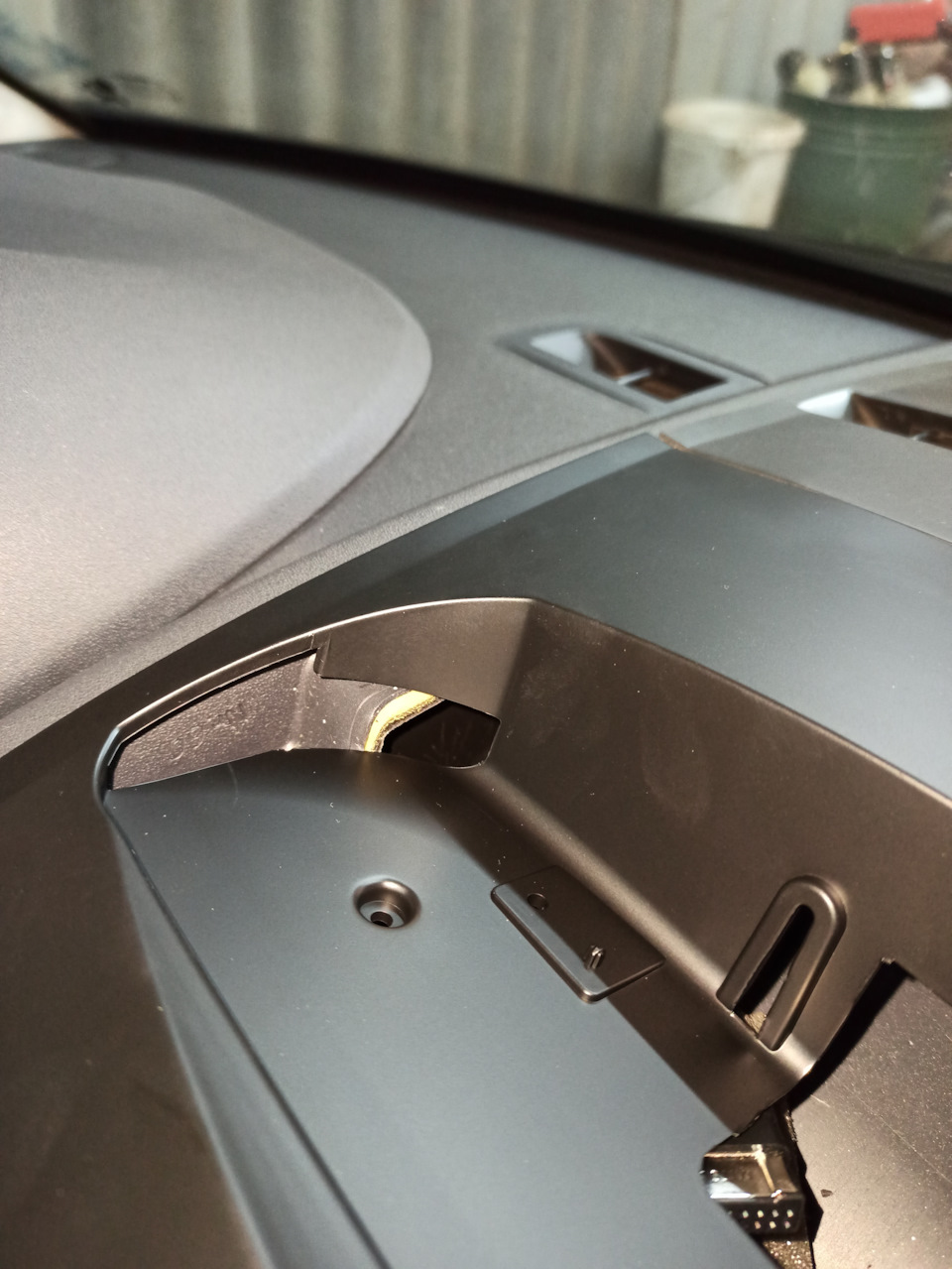

Так от щоб з'єднати 2 частини верхньої панелі, довелося трохипідточити напилком місця обведені червоним колом:Відразу даюважливу пораду. У міру збирання, проклеюйте все з'єднанняантискрипом, тому що ця рамка крім того що крива ще й зроблена здуже скрипучого пластику. Я цей момент відразу не врахував і припершій поїздці після установки магнітоли почув від перехідної рамкитаке достаток скрипів, що навіть описати складно. Особливо сильнорипіло примикання рамки до м'яких частин основного торпедо. Далізібрана рамка на своє місце теж одразу не сідає. Для того, щобсела, потрібно спиляти куточки торпедо, інакше магнітола стирчатимевгору і вискакуватиме з засувок. На наступному фото видно якікуточки потрібно спиляти. Можна пиляти пилкою по металу, а можнапросто бокорізами відкусити. Ось так сідає рамка зі спилянимикуточками:Не знаю як на фото, але насправді рамка стоїть рівно, таксамо як стояла рідна.
> А ось так без підрізання, мабуть так розробникам цієї рамкиздалося естетичніше)) На цьому всі знущання над пластикомзакінчуються:Також варто відзначити, що рамка відрізняється відоригінальної ще і за кольором, але це вже якщо зовсім чіплятися.Порівняння кольору пластику Далі найскладніша для мене частина.Електрика.
Запис і так вже виходить занадто довгим, тому буду писатимаксимально коротко.
Провід для підключення підрульового джойстика до кан буса, що йде вкомплекті, до нашої комплектації не підходить, тому що у нас дротиз джойстика йдуть на пряму до штатного ГУ, а не до екрана якийстоїть в інших комплектаціях. І відповідно розпинування цьогороз'єму кардинально інша. Коли я просто встромив роз'єм, джойстикне заробив, так ще й магнітола збожеволіла, стала сама щосьперемикати і т.Д. Написав про це на підтримку Teyes, але там моїповідомлення, на мою думку, не прочитали до цього дня. Вирішиврозбиратися сам. Я вчинив таким чином:зателефонував тестером якідроти замикаються при натисканні кнопки "гучність +" і "гучність-". Разом маємо 3 знайдені дроти, один з яких загальний, вінзамикається на один з інших дротів залежно від того, натиснутагучність вгору або вниз. Далі, включаємо магнітолу, беремо 6 дротіввід кан буса в руку і шукаємо 3 дроти у відповідь. Виглядало цеприблизно так.

Коли потрібні дроти знайдені, починаємо викликати які дротизамикаються при натисканні кнопки відключення звуку на джойстику, івідповідно дроти від кан буса. Коли це вийшло, у нас вже задіяні 4дроти з 6, і далі 2 дроти, що залишилися, методом наукового тикувставляємо так, щоб усі інші кнопки джойстика заробили. Існуєтільки одне єдине правильне розпинування, якщо один будь-який дрітстоїть не на своєму місці, джойстик правильно працювати не буде! Далі коли ми знаємо який провід у якому місці має бути, беремо іперепинаємо штекер від кан буса. Ось так виглядає штекер, у томувигляді як він був із коробки:

Неправильне розпинування проводів

А далі викладаю 4 фотографії з різних сторін, на яких чітковидно як повинні бути розпинані дроти у роз'ємах та відповідністьїх кольорів заводським дротам.

При такому підключенні джойстик працює правильно. А саме клавішігучності змінюють гучність, кнопка вимикання вимикає звук, роликперемикає треки, нижня кнопка ставить на паузу, а верхні 2 кнопкигортають програми.
З джойстиком закінчили, наступний головний біль - камера.
У камеру яка йшла в комплекті, прикрутив до пластикової заглушки, якщо стояти обличчям до заднього номера, то ця сама заглушказнаходиться праворуч від правої лампи підсвічування номера. Нажаль, фото не зробив. Іншого адекватного місця для розташуваннякамери не знайшов, у всіх інших місцях вона заважає.
провід почав тягнути в напрямку від камери до ГУ по водійськійстороні автомобіля, там де йде штатна коса проводки.
> Перше розчарування прийшло тоді, коли не вдалося просунутитюльпан через гумову гофру, думаю це можна зробити тільки якщоспочатку дістати з неї всю штатну проводку, просмикнути це тюльпан, а потім повернути на місце штатку, але цей варіант занадтомоторний, і я вирішив розрізати кабель, просмикнути через гофру із'єднав кабель. Такий роз'єм саме у камер Teyes, у всіх іншихкамер, які я бачив, йде тонкий конектор, який легко б проліз угофру. Жовтий провід який потрібно приєднати до плюсу лампизаднього ходу, наростив і також пройшов через гофру до задньоїфари. На наступних фото будуть відзначені стрілками пластиковінакладки, які довелося зняти для протягування дроту. І це за умови, що я взагалі ніде не залишав запасу. Мабуть, цей провідрозрахований на кузов седан або хетчбек, але в універсал його явномало. За правильним, потрібно купувати спеціальний провід —подовжувач, але в мене не було так робити, і я вирішив просто щераз розрізати провід і подовжити його, додати довелося приблизно 1метр дроту. Там йде 4 жили. Так робити звичайно ж не варто, але язробив, і все працює чудово і немає жодних перешкод. Так от, провівя камеру, підключив, налаштував і поки робив щось інше камерапрацювати перестала. Думав що десь щось відійшло, все ж таки кабельвже мав з'єднання в декількох місцях, перевіряв всі контакти, облазив всі налаштування, але камера навідріз відмовилася працювати.Погуглів знайшов випадки, де у людей така ж камера пророблялахвилину — дві, а в когось працювала не перший рік. Загалом вирішивпіти купити іншу камеру, а заразом перевірити цю в магазині. Алевиявилося, що роз'єми підключення у всіх камер, які були у продажуне такі, і підключити подарункову камеру без перехідників не вийшлодо жодного з наявних пристроїв. Гаразд, купив іншу камеру. Щоб нерозбирати знову підлогу машини, вирішив ще раз порізати кабель, який вже прокладений і приєднати до нього роз'єми, потрібні дляпідключення іншої камери. Підключив і все запрацювало. Стару камеруне викинув, є в мене думки що її вдасться відремонтувати, тому що євідчуття що в ній вийшов з ладу стабілізатор, який знаходиться накабелі, але про це не будемо.
Ще перед покупкою начитався поганих відгуків про вбудованиймікрофон. Насправді виявилося все зовсім погано, при розмові щодогучного зв'язку, було відчуття, що людина знаходиться на відстанідесятка метрів від мікрофона. Тому було відразу замовлено виносниймікрофон. Але з ним виявилося все не так просто. Його просто нікудивстромити. Написав у черговий раз продавцю, на що мені відповіли, що для підключення мікрофона потрібно купити у них ще пакетпроводів, який підключається до роз'єму A і має міні джек длямікрофона та слот для виносної сімки. Але ціна такого кабелю здоставкою близько 500 грн. Звичайно такі гроші платити за шматокдроту взагалі безглуздо. За інструкцією, яка йшла з пристроєм, булознайдено, що за мікрофон у роз'ємі А відповідають контакти 19 і 20.Знайшов у далекому ящику роз'єм міні джек і підпаяв до нього 2дроти, які попередньо розпинав із сусіднього роз'єму, вони там булине задіяні, і запинував у роз'єм А на контакти 19 і 20 дотримуючисьполярності. Виглядає це так:Але це ще не все, щоб виносний мікрофонпрацював "на повну силу" потрібно відключити вбудований мікрофон.Для цього необхідно зняти кришку збоку, на ній наклеєна пломба, алепри акуратному знятті кришки вона не ушкоджується. Далі потрібновитягнути шлейф і заклеїти скотчем два крайніх контакти, вони івідповідають за вбудований мікрофон. На фото заклеєний шлейф:

Сам мікрофон вирішив протягнути без будь-якої розбирання панелей, тому закріпив його ось таким чином:

З USB виходами теж вирішив не морочитися і вивів їх у найближчийбардачок, і приклеїв на двосторонній скотч до верху, в результатіколи він стоїть на місці роз'ємів не видно.

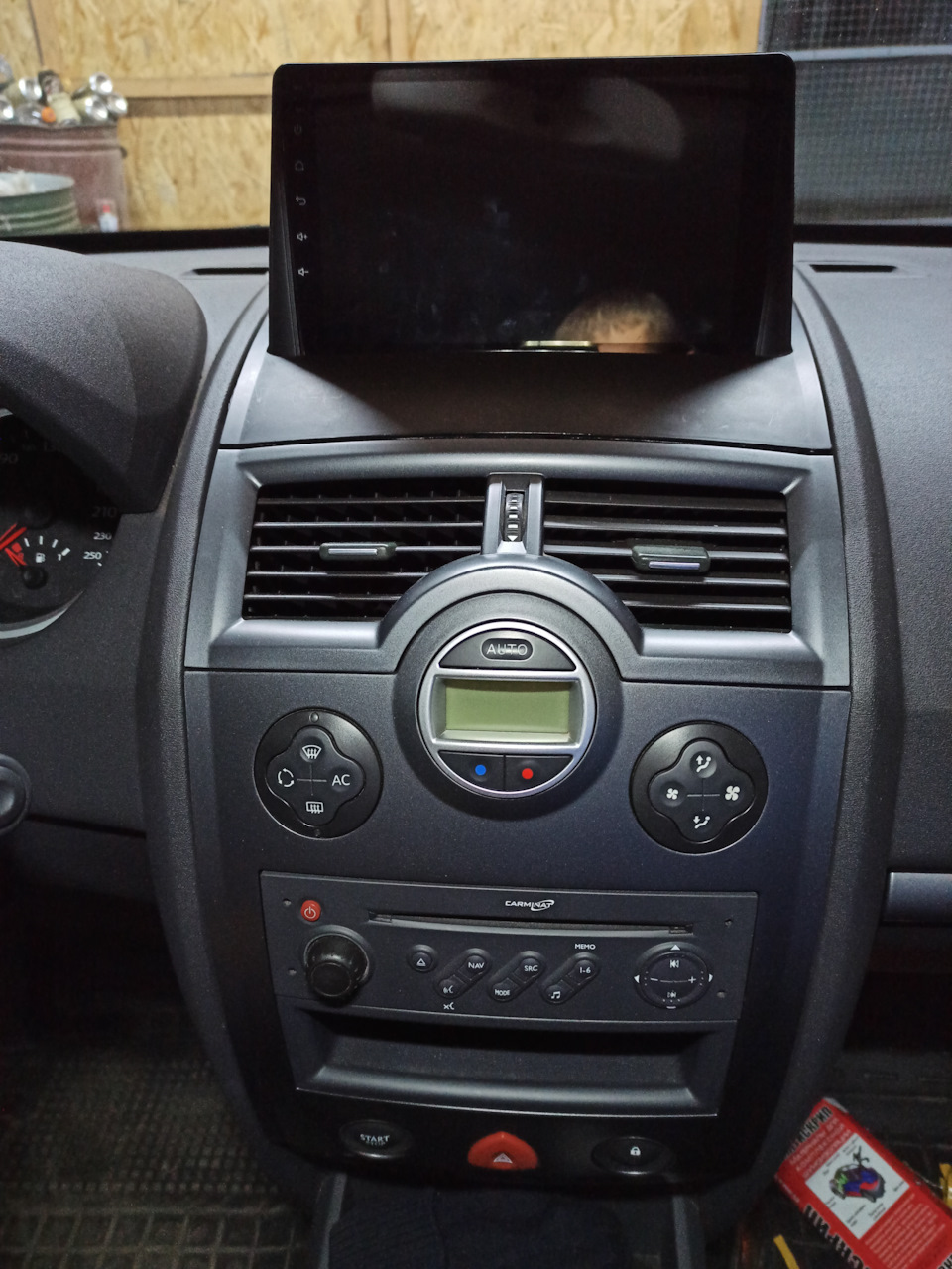

Думаю на цьому час закінчувати. Магнітолою дуже задоволений, функцій море, про всі функції та можливості магнітоли на андроїддумаю писати просто немає сенсу. Відразу встановив PyClip таTorque. З Піреном чомусь поки його подружити не вийшло, встановиввсе правильно, але він ні в яку не хоче підключатися до ялин.Великий екран дуже зручний тим, що можна вивести відразу багатопараметрів, а не розкидати їх на кілька робочих екранів. Також захороший відгук на Алі, протягом 2 днів мені активували голосовеуправління на 2 роки. Річ дуже зручна. Якість звуку дуже хороша (природно після грамотного налаштування), але на оригінальніймагнітолі за умови прослуховування якісної музики з дисків і цілихдинаміків теж був відмінний звук, тому якоїсь величезної різницінемає. Звичайно якщо ви до цього слухали тільки радіо або музикучерез якийсь FM модулятор, то різниця буде куди суттєвіше. Якщощось забув написати то доповню запис.
На цьому у мене все, якщо будуть якісь питання щодо встановленняабо самого пристрою, запитуйте.
PS Залишилося не вирішеним питання з переведенням часу на приборці, тому що на такій приладці час можна перевести за допомогою штатноїмагнітоли. А тепер дроти які відповідають за цей годинник нікуди непідключені. Якщо хтось знає як подружити прилад High серії зандроїдом буду дуже вдячний за пораду. А зараз довелося залишитиштатне ГУ і не продавати, тому що коли потрібно буде перевести час, без штатної голови цього зробити не вийде.
