Оди з варіантів встановлення ППТФ

Накидав ось такий варіант установки передніх протитуманок. Такасхема установки хороша тим, що не доведеться ставити ніякихдодаткових кнопок, і змінювати підрульовий перемикач.
Власне ось:

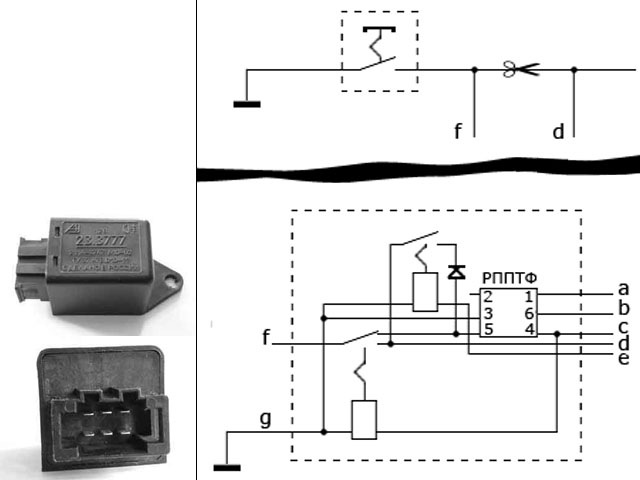

схема
РППТФ це реле зображене на зображенні.Використовується длякерування задніми протитуманками у ВАЗах. >
2 Сигнальний контакт (+)
3 Службовий контакт(-)
4 Робочий контакт
5 Сигнальний контакт (-)
6 Сигнальний контакт (+)
На контакті 6 або 2 повинен бути присутнім "+" При появі (навітькороткочасній) на контакті 5 "-" реле змінює стан 1 і 4 контактів.Тобто якщо контакти були розімкнені - замикає, якщо замкнуті -розмикає. Контакт 3, судячи з усього, потрібен для функціонуваннясхеми реле. На нього повинен бути поданий "-" .

Особливості реле

1 . Важлива полярність підключення до 6(2) та 5 контакту. Призміні полярності реле не працює.
2. Для керування реле відключатися та підключатися повинен "-", привідключенні "+" реле повертається в розімкнений стан. Принаступному підключенні "+", із заздалегідь поданим на 5 контакт"-", реле не спрацьовує. Схема підключення реле ПТФ 1 - товстийчервоний провід (постійний "+", наявний навіть при вимкненомузапаленні); 2 - не задіяний
3 — чорний провід (мінус постійний);
4 — два чорно-жовтогарячі дроти (власне "+" до ПТФ);
5 — біло -помаранчевий (або щось дуже схоже) (іде від кнопкивключення, кнопка замикає це біло-жовтогарячий провід намінус);
6 — зелений ("+" від кнопки вимкнення ближньогосвітла).< /< /p> i>

Як видно за схемою одне з додаткових реле двоконтактне, другенормально розімкнене.

Розпинування моєї схеми:
a — (+) постійний плюс (при включеному запаленні);
b — (+) вхід плюс від включених габаритів;
c — (+) вихід на передні протитуманки;
d — (-) вихід сигнальний;
e — (+) плюс вхід від задніх протитуманок;
f — (-) вхід сигнальний;
g — (-) маса.

Працювати має так:
Вперше натискаємо на кнопку (кнопка імпульсна) - спалахують передніпротитуманки, другий раз - загоряються задні, третій раз - всетухне. При відключенні запалення все гасне. При відключеннігабаритів все гасне. Якщо повторно включити габарити протитуманки, доведеться включити ще раз. >
