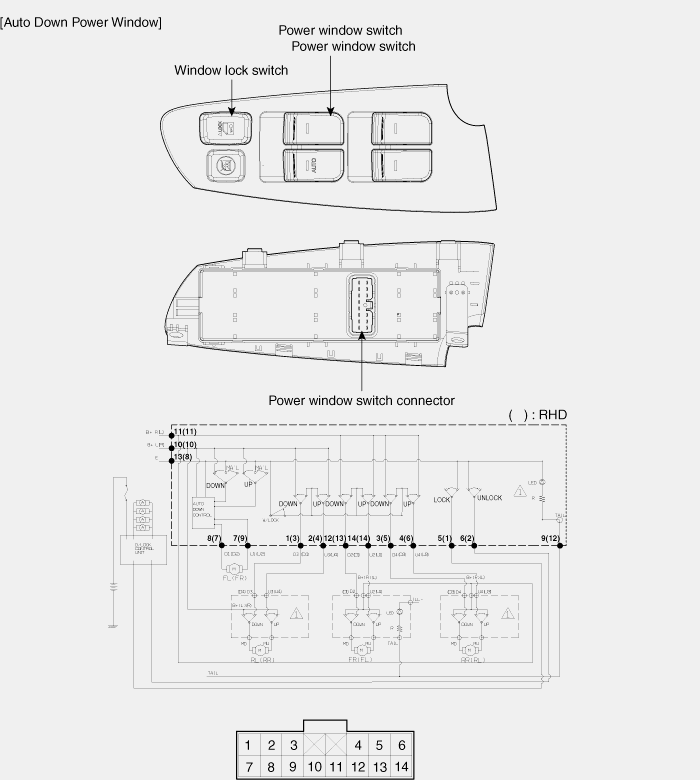

Сьогодні встановив автодоводчик стекол. Вирішено було ставити йогоу водійські двері, щоб не возиться з купою дротів. Головноюпроблемою була відсутність постійного плюсу в двері, який потрібендля запиту блоку автодоводчика. Подивившись схему, виявилося що унас йде 2 плюси окремо для склопідйомників лівої сторони таправої.В результаті один з них був від'єднаний і замкнутий надругий.Під панеллю знайдено цей самий провід, розрізаний і на ньогоподано постійний плюс.Докладаю схему самого блоку управління танакинуту схему підключення автодоводчика.

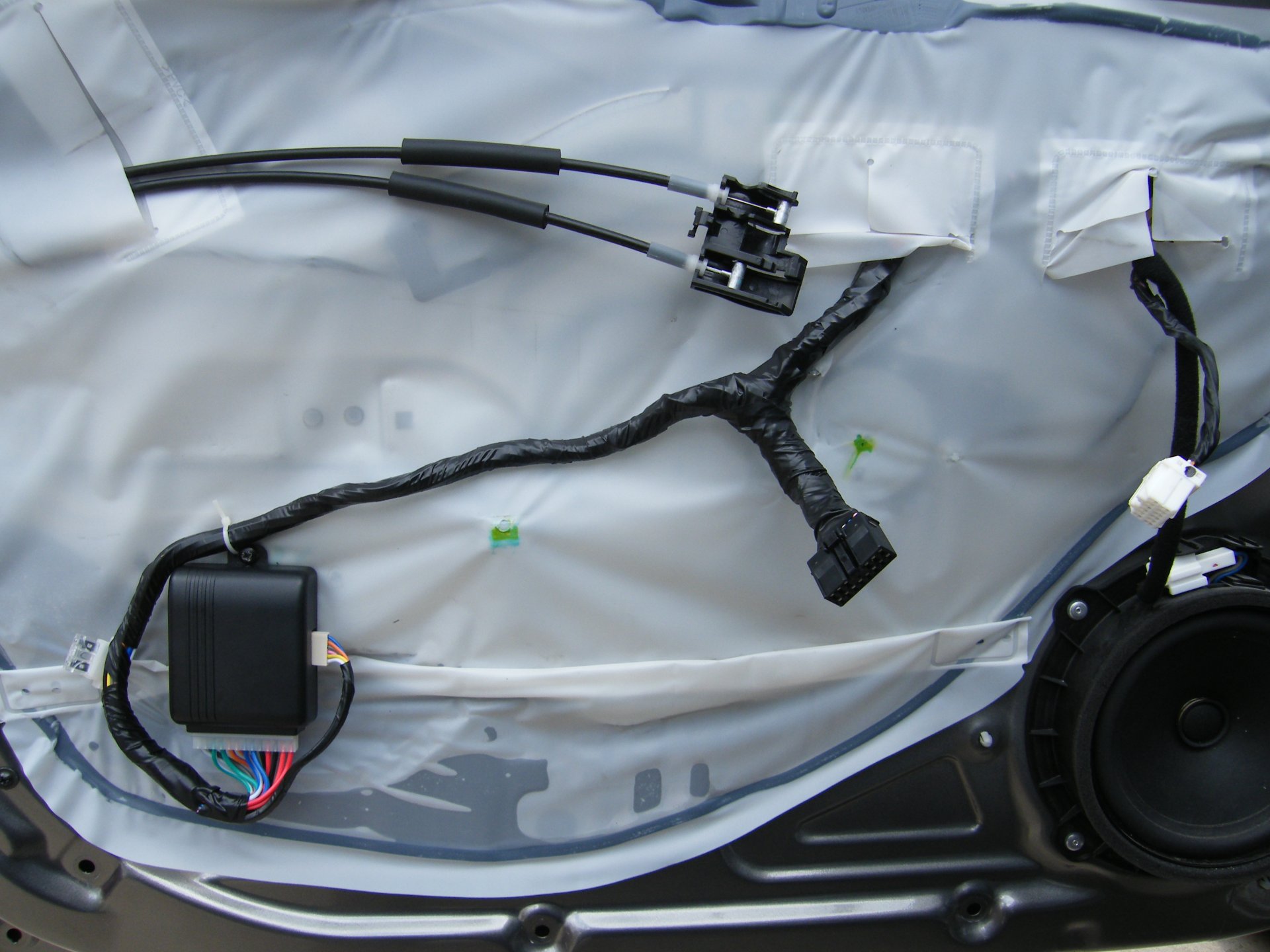

Всі з'єднання пропаяні та одягнені в термокофри.Фотки не зробив небуло часу.
> Поднятие стекол відбувається послідовно, підключив собі поколу.Піднімає в такій послідовності:переднє ліве, переднє праве, заднє праве, заднє ліве скло.
1. Мінус, імпульс — сигнал на підняття скла;
2. Плюс від автодоводчика на 4-й підйомник;
3. Реле з'єднання кнопки з 4м підйомником (постійно замкнуте з 2, при піднятті скла розмикається і на 2 подається плюс);
4.Плюс від автодоводчика на 3й підйомник;
5. Реле з'єднання кнопки з 3м підйомником;
6. Реле з'єднання кнопки з 1м підйомником;
7. Маса;
8. Плюс від автодоводчика на 1й підйомник;
9. Плюс при включеному запалюванні (на блок автодоводчика, блокуєроботу доводчика при включеному запалюванні);
10. Реле з'єднання кнопки з 2м підйомником;
11. Плюс від автодоводчика на 2й підйомник;
Коментарі18
ОК. Дякую!
Зі склом розібрався, все працює від рідного чіп-ключа, а от люк ніяк не здолаю, у нього режимів кілька, не виходить поки.
Я начебто на ібей бачив доводчик під наш люк. Підключення фішка в шишку, помокму і ціна прийнятна, пошукай.
Переднє ліве двічі закривається ;)
а, зрозумів, дякую, опечатався )
У мене теж сотить, тільки алгоритм роботи інший, спочатку права сторона, потім ліва закривається
Перикинь а мені зробили так що водійське піднімається останнім. Хоч і знаю що закриються ... але все одно дивлюся постійно закриється чи ні)) У тебе до речі спрацьовує доводчик якщо на дверях водійських болкування стекол натиснути? Я раз так залишив ...
Ні, не спрацьовує. Там кнопка відсікає мінус від пасажирських витягів, думаю встановити туди реле якесь ... Є ідея використовувати реле і 3 діода, не знаю чи вийде на практиці.
У мене це блокування так розташоване що можна ліктем випадково натиснути)
Щойно зроблю відпишуся тут, у нас в машинках схеми повинні бути однаковими, може й собі зробиш.
Я думав відключити її нафіг ... потім подумав що малий росте, знадобиться) А як зробити щоб водійське перше піднімалося?
Просто поміняти місцями пару проводів. Можна навіть на фішці доводчика витягнути і перекласти. Вони повинні за кольором йти, типу коричневий і коричневий зі смужкою. 2 перших поміняти на 2 останніх.
Вчора витратив пів дня, не можу знайти потрібний мені доводчик. Хочу щось на кшталт Saturn AU-98 або Альтоніка MG-01, але не можу знайти на 4 витяги. 2 блоки по 2 нехочу поєднувати. Підкажіть, може хто знає такі.
ну що знайшли те, що хотіли? тому як я зараз сам у пошуках і нічого вартого знайти не можу ... один шерпотреп або глючна хрень!
Так, бачив на корейських сайтах, підключення фішка в фішку, функція антизащемлення, авторежим всіх стекол. Планую взяти його коли помре мій китайський.
Пристрій smart window сайт по-моєму www.doctc.com/, зараз не можу подивитись інтернет глучить. покупкою.
ооо корисна інфа, а що за доводчик ставив?
Ставив якийсь найпростіший. На коробці пише maXus YR-701F, виготовлено для того-то магазину. Хотів встановити той, який дорожче, що після включення запалювання повертає шибки в те положення в якому вони були до закриття, але не знайшов . Тимчасово вс...
