Продовжимо:

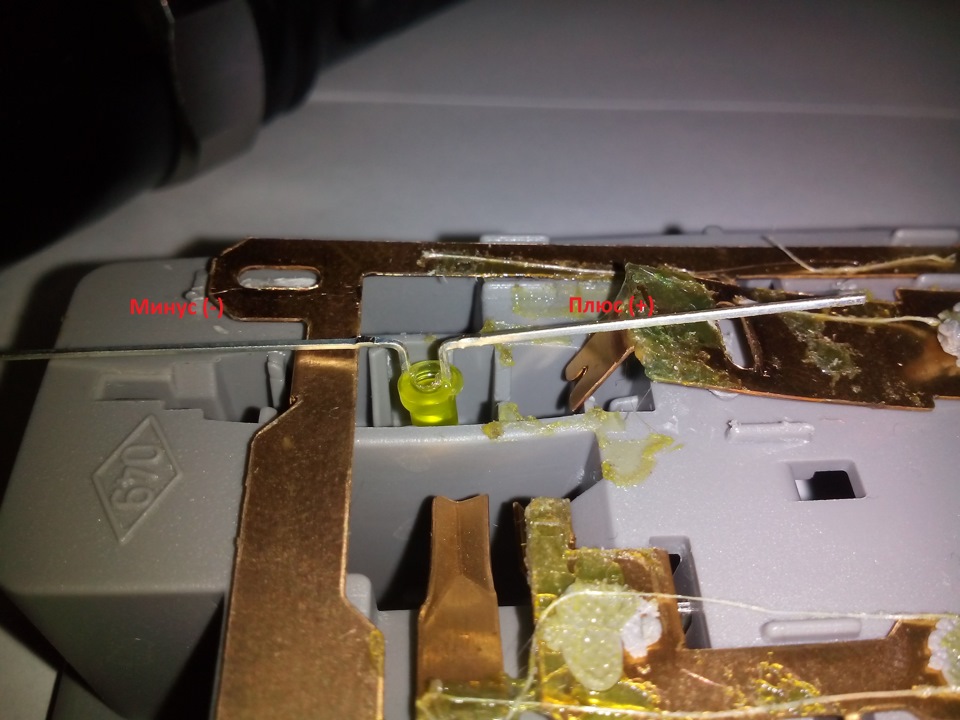

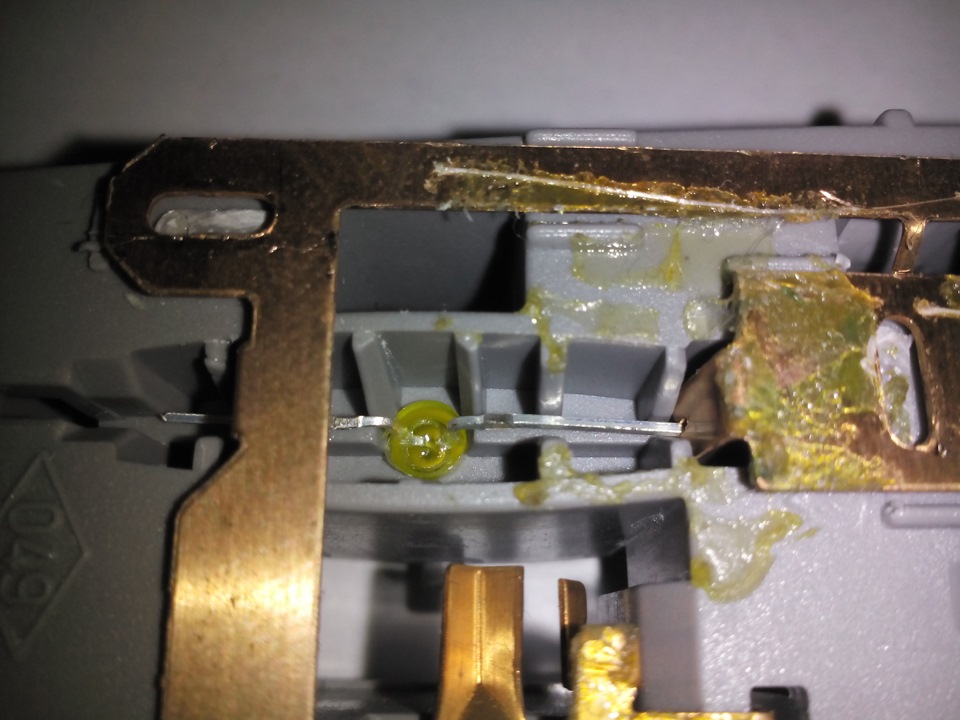

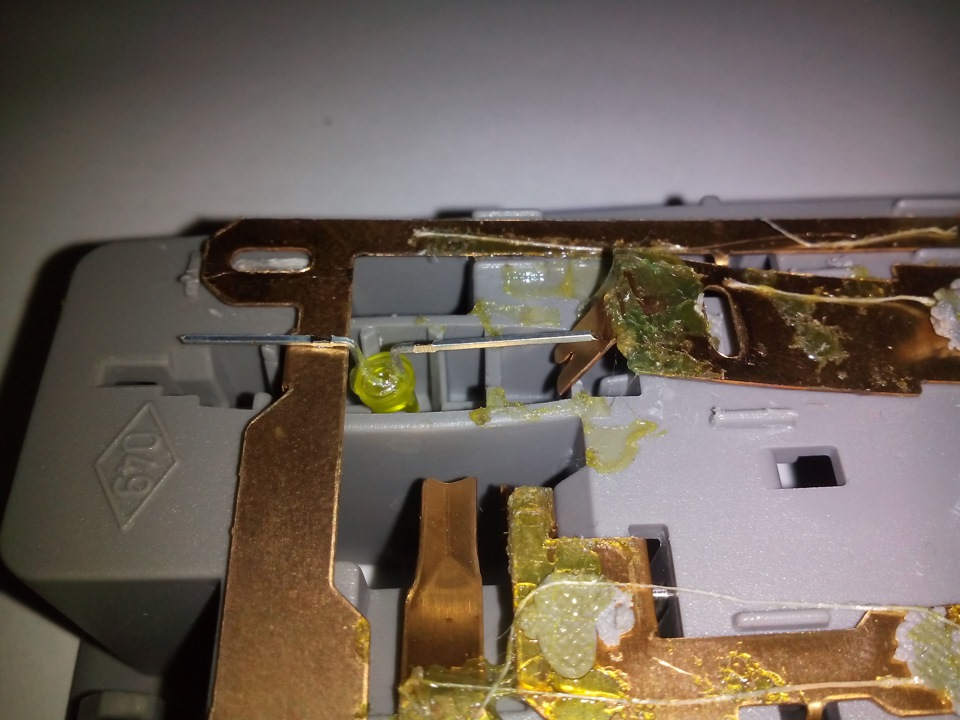

Тепер наше завдання правильно приміряти діоди в отвори під них іграмотно відрізати довжину їх контактів за місцем длявстановлення.
< p>

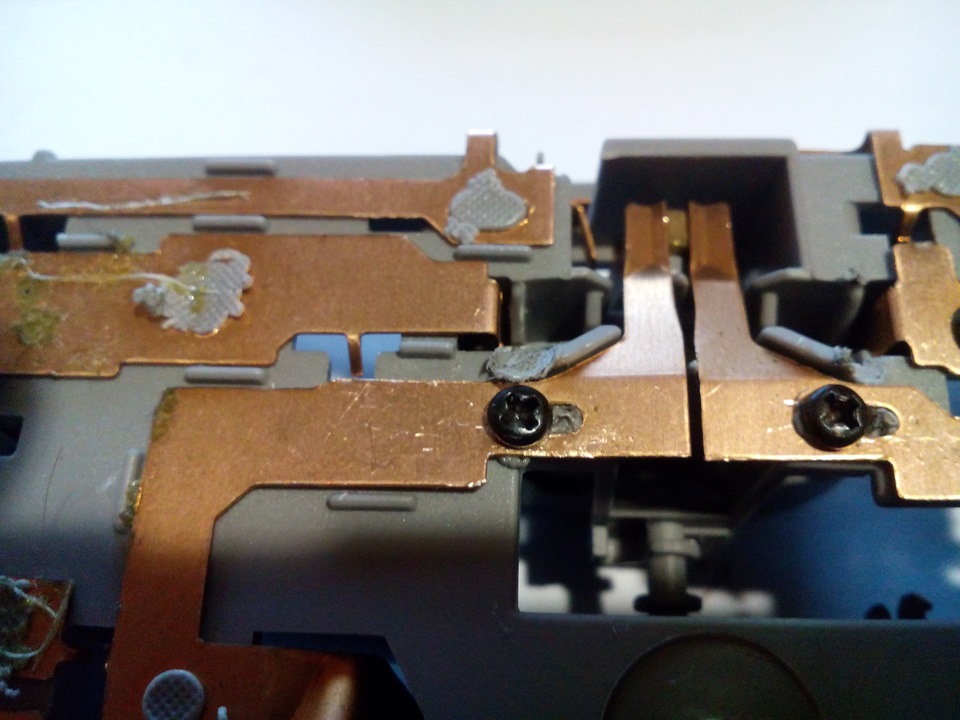

Після всіх цих пошуків тильна сторона плафона буде виглядати так:

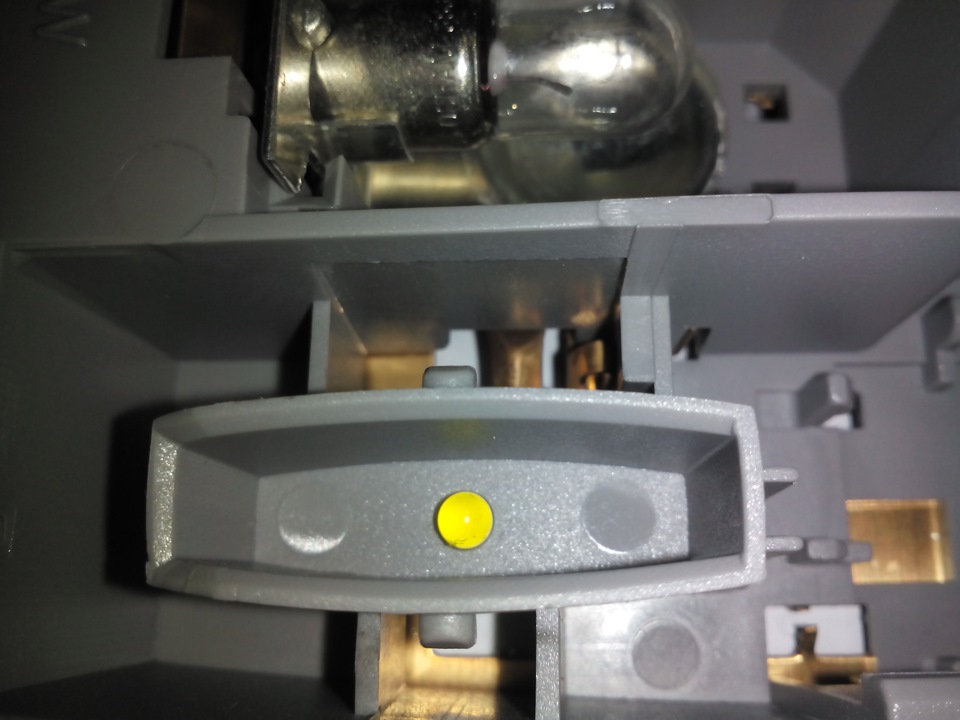

Перевіряємо, подавши харчування на відповідні контакти плафона:Запчастини на фото:110785
Ну а в цілому буде виглядати ось так.Правда фото не може точнопередати колір і яскравість, але ви самі побачите це на своємуавто.
Розрахунки в калькуляторі по підбору резистора, потрібно робитивиходячи з напруги не +12 в думають, а +14.5 так саме така напругабортової мережі при запущеному двигуні. Це зробить ваші розрахункибільш правильними. Як бачите - дійсно все в заводських місцях інемає жодного проводка і паяння. Удачі всім, хто зважитьсяздійснити доопрацювання у себе.Робота копітка, але цікава. Дякуювсім, хто подужав та оцінив обидві частини роботи.
І на закуску - у колір приладів…
Коментарі20
Ззаду повинен у мене такий стояти?
так.
Тому я і не сумнівався у правильності плафона.
Поролон переклеюється легко і без нього не варіант, оскільки ззаду менша відстань від плафона до даху ніж спереду. При зміні плафона просто переклеюють поролон. Подати живлення на доріжку підсвічування праці не складе, тестер допоможе.
Ясно, я здогадувався, що в цьому справа
Загалом!) Зробив все так як у тебе) Але горить підсвічування кнопок тільки передньому плафоні. Задній робив точно так само, помилок немає, але він зараза відмовляється горіти. Більше варіантів не бачу негоріння підсвічування кнопок заднього плафона.
Скільки клавіш у тебе на задньому плафоні? Повинна бути одна. Якщо три - значить мінян і роз'єм на нього не має потрібної розпинки. Потрібно переробити за зразком передньої фішки.
3 кнопки.Але вузький поролон був наклеєний на задньому на відміну від переднього, де поролон товстий.
Молодець! Сьогодні теж робитиму так
Має бути прем'єра) називається Здрастуйте приїхали😁
Була у мене така система тільки я ставив світлодіодну стрічку без будь-яких діодів резисторів транзисторів і все чудово працювало років з гаком поки машину не продав! а кому Машину продав він до цього дня налюбуватися на неї не може 😁
Тут немає транзисторів, є один резистор і три світлодіоди. Все встановлено в призначені місця без проводів, без паяння і без колгоспу, як було задумано спочатку розробниками.
Так, інструкція просто бомба, дякую, буду робити ... Мені ще й кріплення плафонів до стелі відновлювати, у мене там навколо ганчірочка ... В останньому посту до бж все є, не підкажеш що можна придумати?
рамка з оргскла або жерсті потрібної товщини зсередини оббивки даху і плафон буде фіксуватися на ній, а вона буде як шайба щоб не вивалювався плафон з м'яких тканин. Мій знайомий зробив так за моєю порадою і начебто задоволений. Можу дати його ник і ...
До речі сьогодні все зварганив за інструкцією вище, діоди стали на ура, правда резистор на 510 му, іншого не знайшов. Ну я думаю не дуже страшно. І до речі не ретельно, цілком реалізовано. Тільки важко було маленькі болтики знайти.
Просто чудово, дякую! розжував ясніше нікуди ... займуся обов'язково!
Цікаве доопрацювання!)Я так зрозумів там не було підсвічування?
ні, із заводу не йде, хоча всі місця передбачені для цього.
Піктограми були на кнопках?
Так, звичайно - все було. Залишилося тільки діоди і резистор встановити на свої місця.
