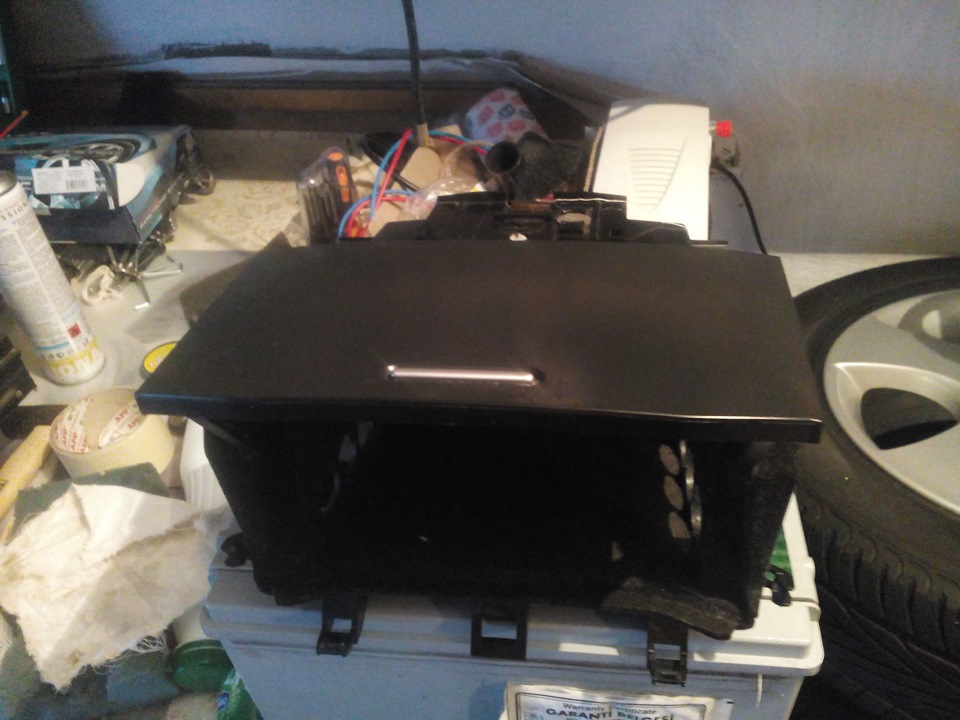

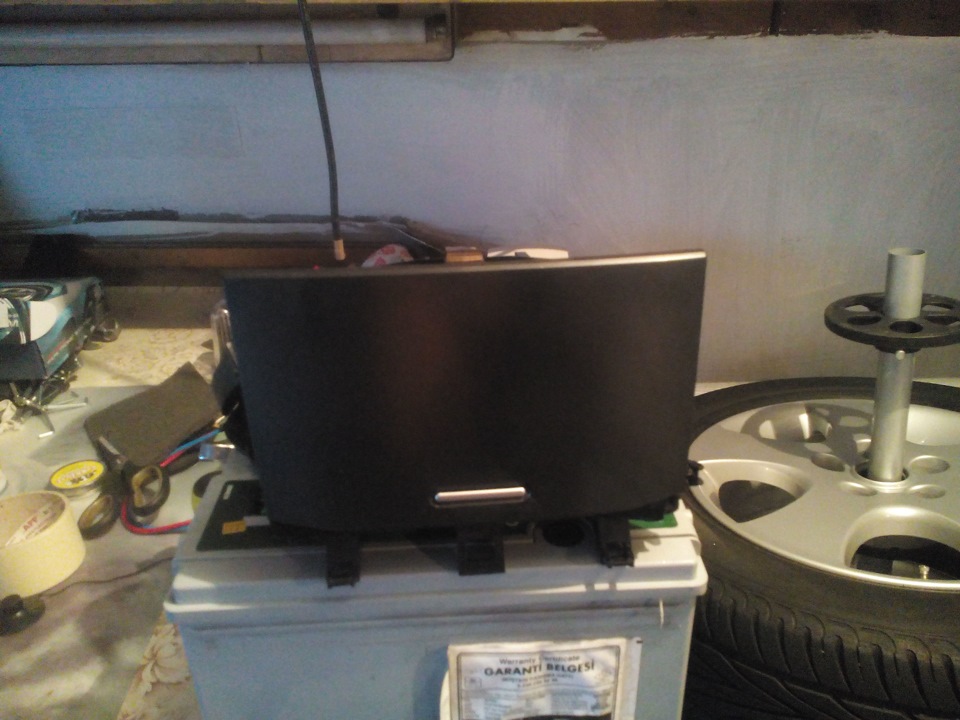

Більш знайомий нам у постійно відкритому вигляді :)

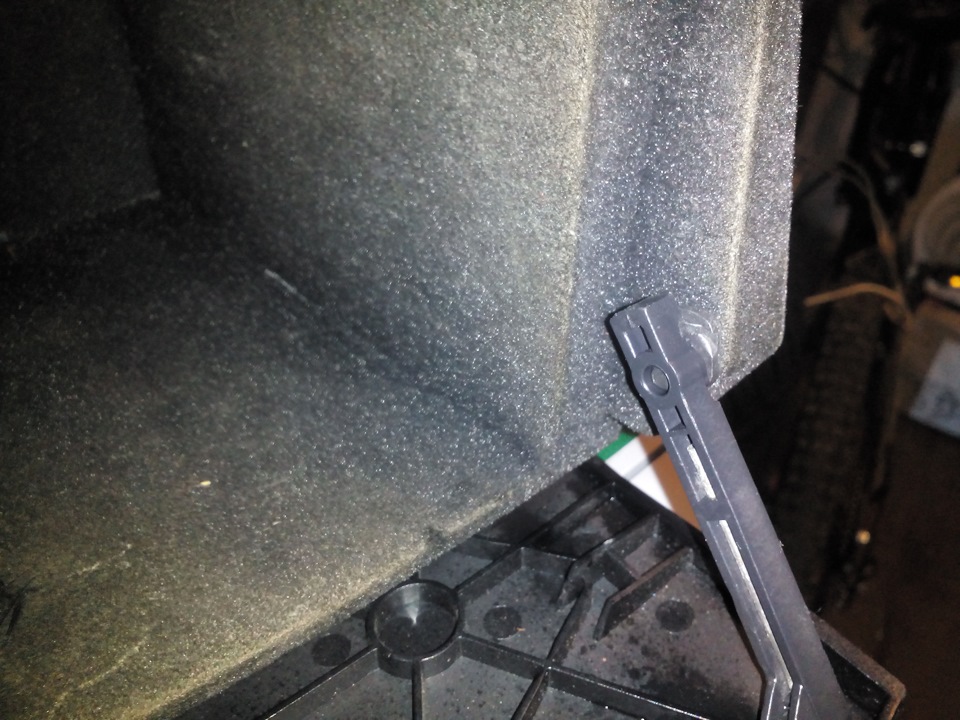

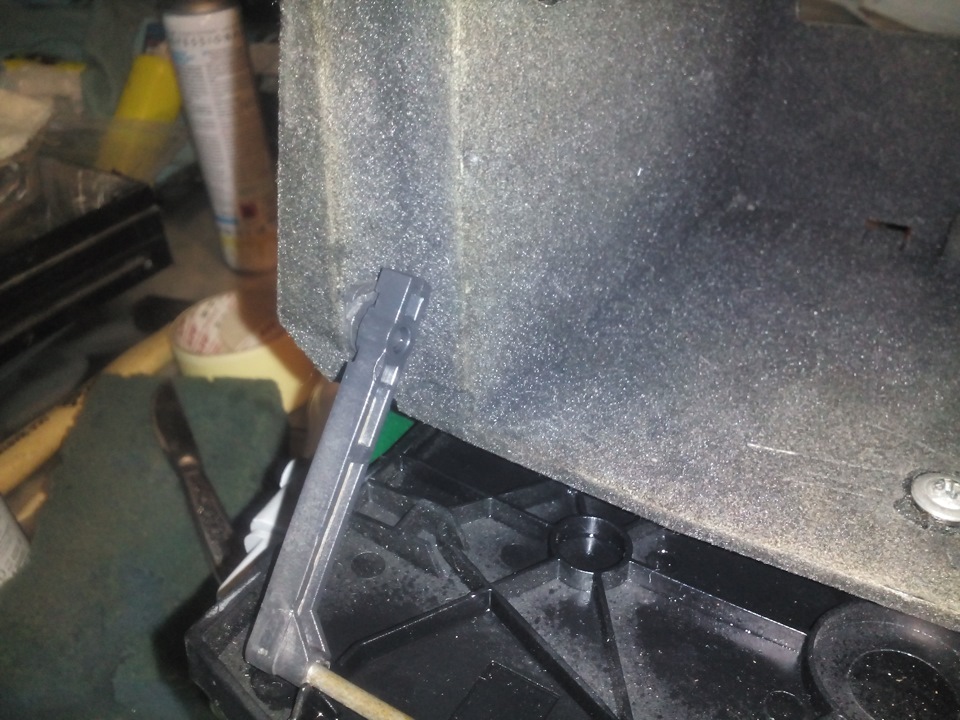

Сама кришка тримається на двох важелях, з'єднаних на шарнірі зкорпусом ящика праворуч і ліворуч :

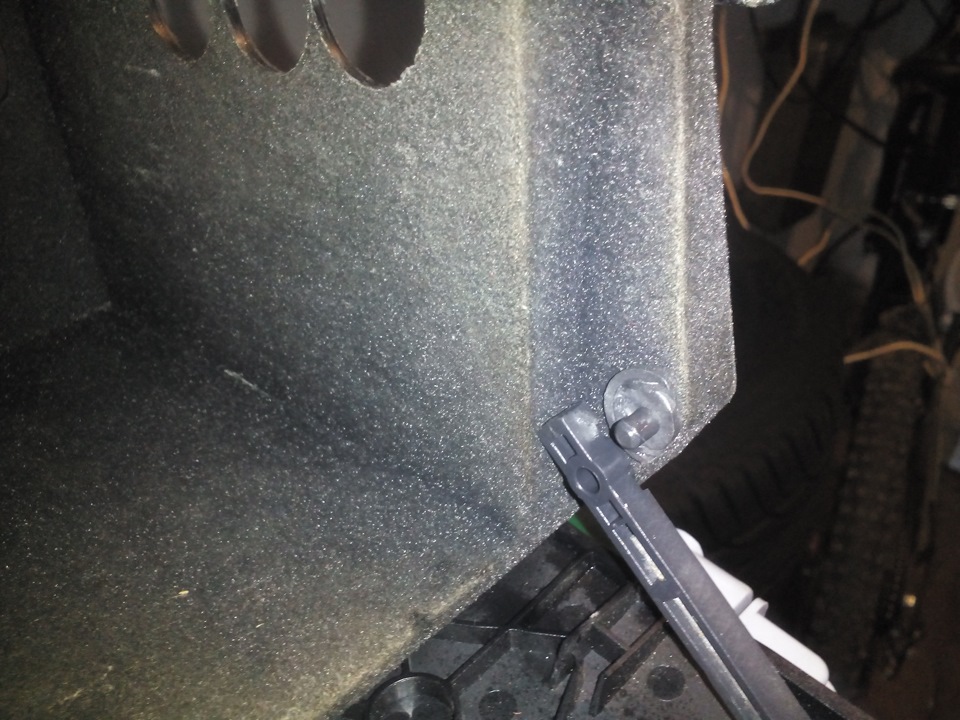

<Легко стиснувши, від'єднуємо обидва важелі з двох сторін ізвиступів :
Тепер кришку можна зрушити до кінця тому разом з механізмомплавного відкриття:<
На ньому ми бачимо дві жовті стрілки, які вказують у якому напрямкупотрібно натиснути на обидва фіксатори одночасно, щоб повністюзняти механізм плавного ходу разом з кришкою з корпусу ящика. Внизна фіксатори - зрушуємо механізм і знімаємо його вільно. Отримаємотакий вигляд :Тут вказаний уловлювач бігунка, який і фіксує кришкув закритому положенні і відкриває її при повторному натисканні. Уцей паз повинен входити штир, який розташований на корпусі ящика іякий у вас зламаний 99%. Сам механізм так само можна легковід'єднати від кришки:
< /p>
Особливо скажу пару слів про цей вузл. Не варто туди запаковуватибагато мастила, особливо густого. На верхній його частині визможете виявити місце, де колись був приплив у вигляді пластиковоїосі-штирка, але він зламаний…
Зробіть по середині цієї мітки від зламаного штирю невеликий отвіртонким свердлом або розжареною голкою.Переверніть короб і зсерединивкрутіть маленький саморіз відповідного розміру.
Саморіз варто заздалегідь підігнати по потрібній довжині і злікаобточити його надфілем до більш тонкої форми трикутного вигляду.Для розуміння потрібної форми - ось фото оригінального штирька, намагайтеся надати своєму подібну форму і розмір:Коли саморізготовий, капніть на нього клею і закрутіть зсередини в корпус доупору наскрізь. Повинен вийде приблизно такий вигляд:
Після повного висихання клею — можна за місцем доопрацювати іпідігнати штирьок, що вийшов, до правильної форми, перевіряючи йогосумісність і роботу з механізмом плавного ходу кілька разів.Готовийрезультат :
>
У зворотному порядку зібрати всі елементи ящика під CD і перевіритийого працездатність. Хочу попередити, що спочатку механізмвідкриття і закриття може трохи заїдати і спрацьовувати не зпершого разу., Що штир потрібно обточити точніше. По фіналу виотримаєте робочий виріб з майже вічним механізмом :). Відкрита пащацієї скриньки псує зовнішній вигляд і не дає сховати від очей дужепотрібні, і часом корисні речі:)
