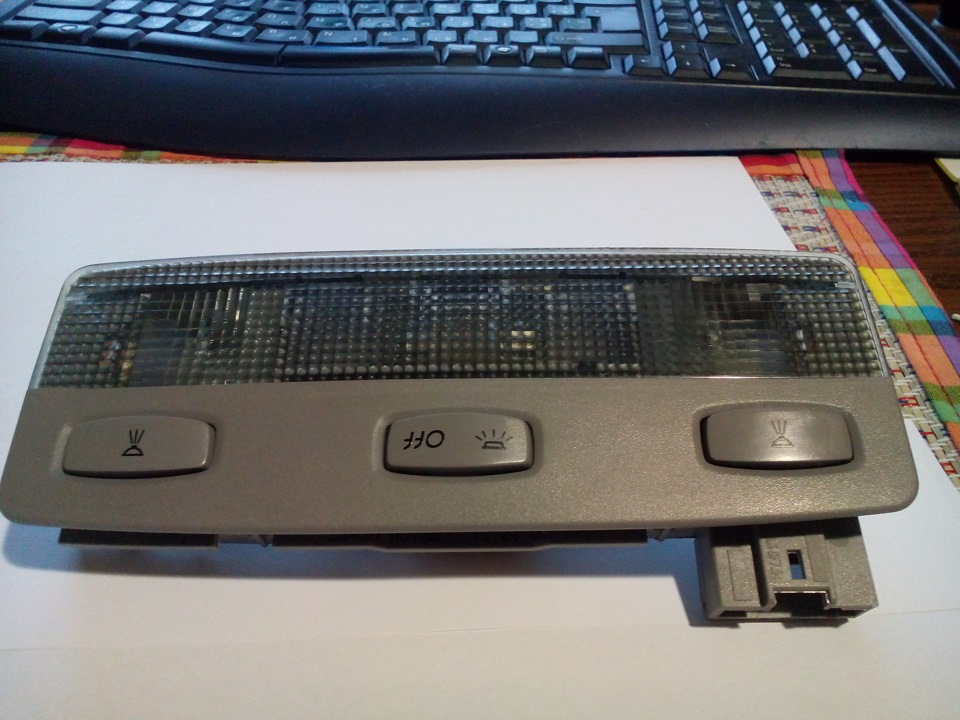

Сам плафон на Р12 рестайлінг -виглядає так:
>
При цьому їх встановлено 2 штуки один попереду, другий для задніхпасажирів.

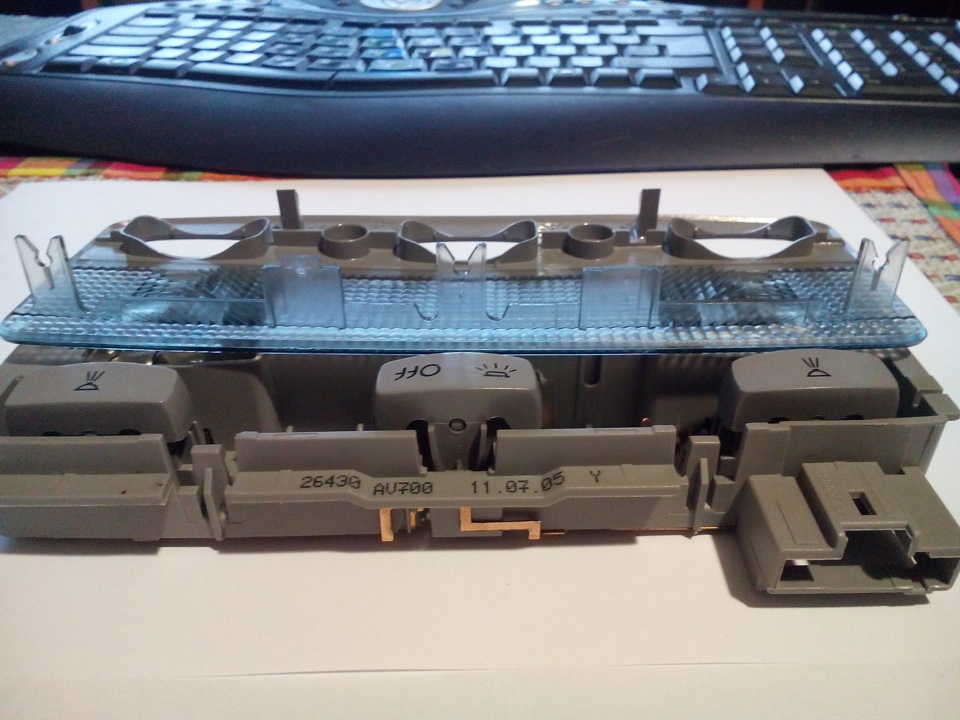

Перше, що потрібно зробити Відстебнути пластиковий розсіювач відсамого плафона, він сидить на засувках, потрібно просто підчепитискло і з невеликим зусиллям відстебнути його по краях. p>

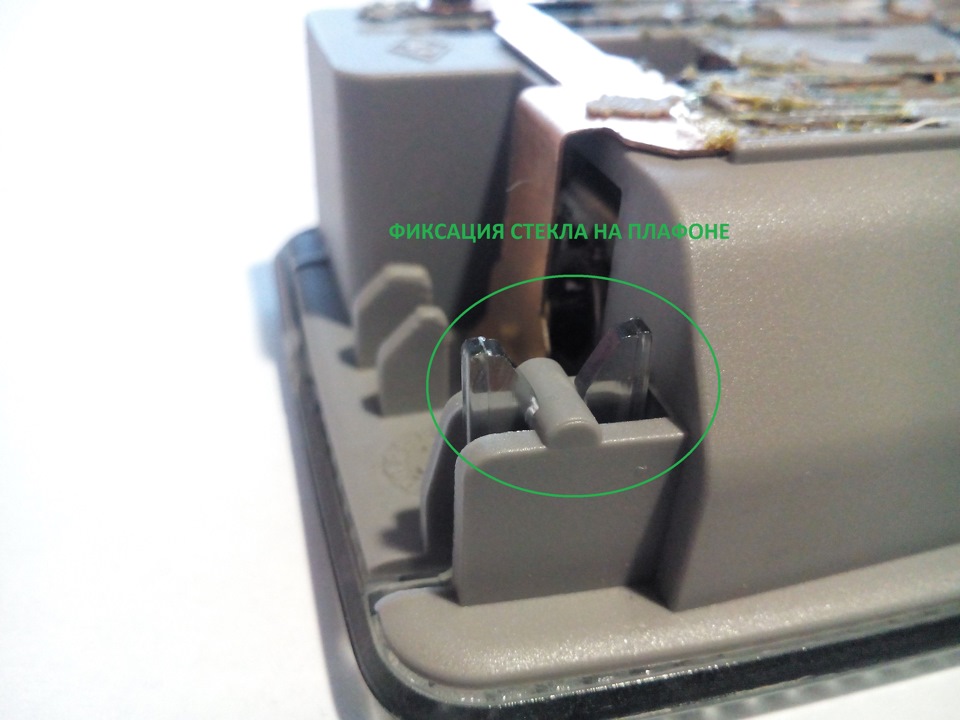

Засувки на розсіювачі.

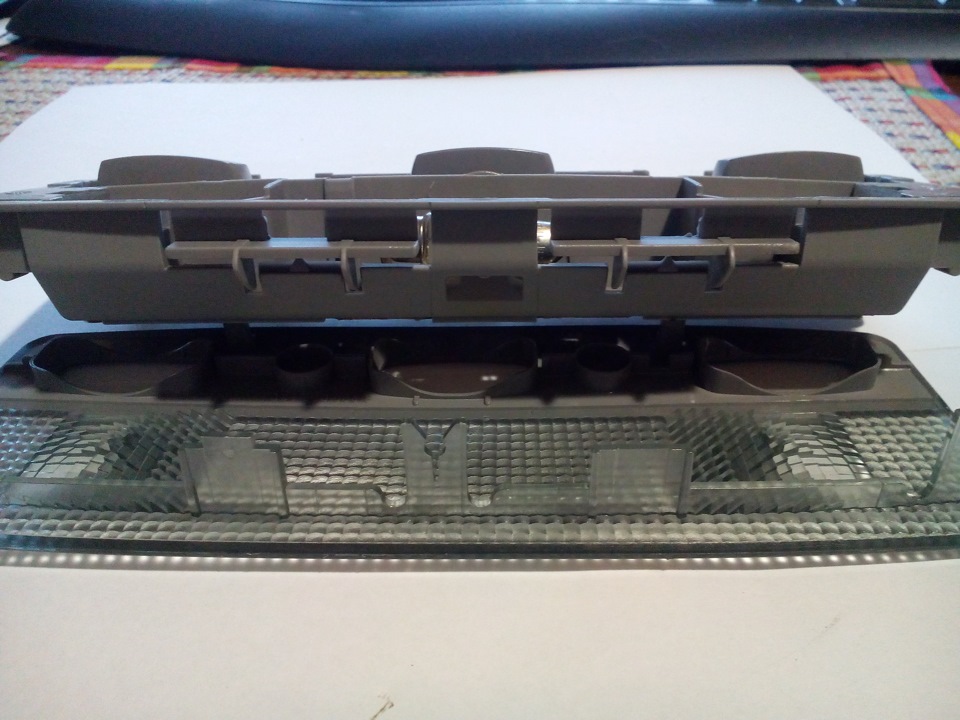

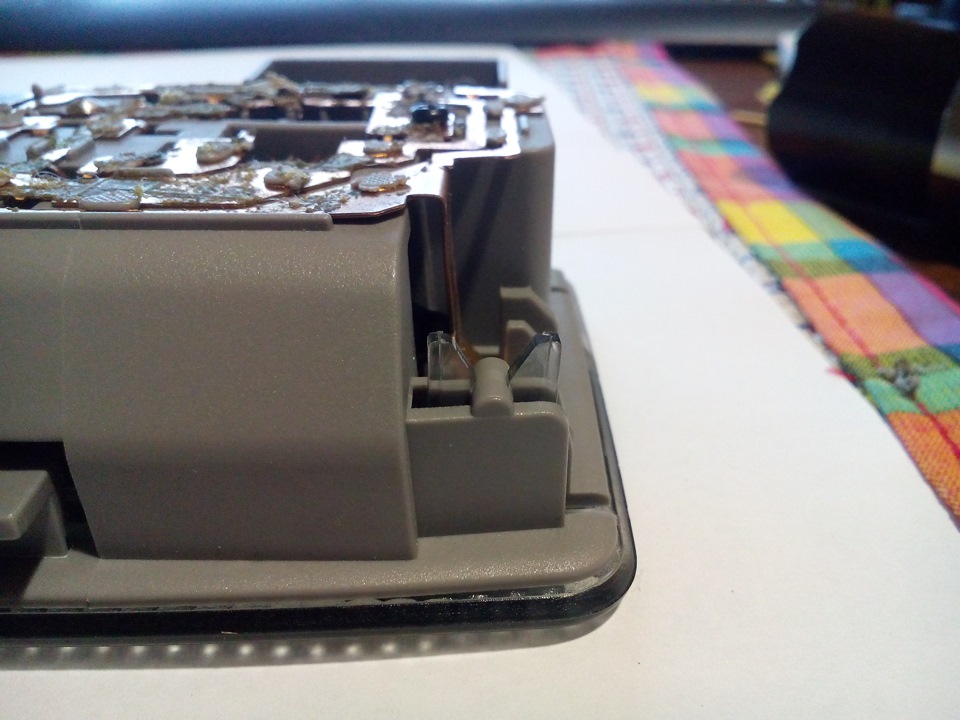

До корпусу плафона засувки фіксуються наступним чином:Після зняттяпластику розсіювача можна відразу приступати до Виймання плафона зобшивки стелі Робити це потрібно обережно, так як краї обшивкистелі у Р12 дуже ніжні і легко ламаються, перетворюючись наганчірку./p>
Після цього можна вже виводити і далеку сторону плафона з роз'ємомта фішкою з порожнини стелі. Від'єднуєте роз'єм і плафон у вас вруках. Можна починати творити…
ЧАСТИНА-2 :про незвичний метод встановлення підсвічування та пропідбір компонентів .
У чому полягає нестандартність даного методу?
Справа в тому, що ми отримаємо бажаний результат не беручи в рукижодного проводка і не торкаючись паяльника. Для когось цей метод неновий - згадувався він часто, але звітів по ньому не зустрічається.Одна тямуща людина нагадала мені про існування цього методу і хоч яне хотів цього робити, але для загального огляду - вирішиввиконати:) питань було по темі на форумі).
Суть у тому, що для всіх, фраза про те, що в штатному плафоні єштатні місця під світлодіоди, зводиться лише до розуміння того, щов кнопках є придатні символи для підсвічування, а в глибині кнопокє отвори під світлодіоди. Цей "їжачок" зовсім непо-заводському.
Скажу так:- по повз отворів під світлодіоди в штатному плафоні євсе з заводу, щоб зробити підсвічування кнопок. І місця підконтакти діодів без паяння, і місце для резистора, і робоча схемазі спеціальної доріжки під все це. Тобто плафон можна розібрати, вставити діоди та резистор а потім просто зібрати і все буде добрепрацювати ... Але про все поступово ... Що нам знадобиться длявтілення цієї ідеї:На два плафони нам потрібно 6 діодів (3мм) (умоєму випадку жовтих матових під все підсвічування авто втон)-колір може бути будь-яким за вашим вибором. І головне:цеповинні бути звичайні діоди, а не розраховані на 12в харчування.близько 3-х Вольт ось він-то нам і потрібен.
12-і Вольтові діоди нам не підійдуть. Так само нам знадобляться дваопори (резистора), номінал яких розраховується за спеціальноюформулою для діодів, про це далі буде…
Ось набір на один плафон.
Найголовніше при встановленні діодів - це дотримання полярності.Правильний підхід і розрахунок допоможе зберегти в цілості ваш блоккомфорту, а діодам продовжить життя на довгі роки. Як правиломінусовий контакт діода завжди коротший за плюсовий — алеперевіряти потрібно все одно. Тепер потрібно зрозуміти де і якприходить харчування на плафон нашого автомобіля. Що б незаглиблюватися в складні схеми і показати просто, я зробив такефото:Тепер, коли ми розібралися з діодами, полярністю іпідключенням, час правильно підібрати резистор ( опір) для нашоїсхеми. Для цього не потрібна спеціальна освіта. Достатньо згадатизакон Ома, а для тих хто все ж таки не пам'ятає - існує калькуляторрозрахунку резисторів для діодів. Запам'ятаємо це.
Калькулятор розрахунку резистора для світлодіодів:
Після того як ви дізналися який резистор підходить у у вашомувипадку - купуєте їх 2шт для двох плафонів. Хочу нагадати, що чимяскравіше світить діод на межі своїх можливостей - тим швидше вінпомре. Тому підбір резистора, особливо в нашому випадкупідсвічування кнопок, потрібно робити усвідомлено і правильновибирати яскравість світіння (потужність діода при даномурезистори). Потрібне м'яке, ввічливе підсвічування, яке простопідказує розташування кнопок на стелі.
І так, розрахунок зроблений, правильні деталі куплені і чекають наустановки.
Малюємо схему нашого підключення, згідно плафону заводу виробника .Виглядати приблизно вона повинна таким чином (правда в дзеркальномувідображенні), але суті це не змінює:
Схема підключення діодів і резистора в плафон Р12. Все описане вищеможе багатьом здатися зайвим - ну вам видніше, хотілося більшдокладно написати, для тих кому хочеться вникнути, а не простовпендюрити лампочки.
ЧАСТИНА -3 :- про підготовку плафона до встановлення.>
Почнемо готувати плафон.Нам потрібно підготувати 4 місцявстановлення (3 діоди та 1 резистор). Для цього зрізаєморозплавлений пластик лезом на тих контактах, які нам потрібні дляустановки. Зрізаємо пластик кріплення мідних пластин. (не всіх, атільки в потрібних нам місцях по лінії кнопок).
Потім готуємо за кількістю зрізаних місць маленькі шурупи (відміннопідходять гвинтики від старих аудіо касет, саме їх я і використав).br/>
Справа в тому, що якби все ставилося із заводу - то цього робитибуло б не потрібно, а так як ми зрізаємо тугоплавкий пластик, топотім назад нам його запаяти вже не вдасться, всевідвалюватиметься. Зрізів робимо отвори розжареною голкоюнаскрізь.Туди будемо в майбутньому вкручувати гвинти.Ценайнадійніша конструкція, а головне -вона дозволить завждирозібрати і знову зібрати систему для заміни діода (наприклад).виглядати в майбутньому.
Знімаємо пластини зі зрізаних кріплень.
На наступному фото я покажу маркером місця встановлення діодів тарезистора в плафоні
Тепер ті ж місця, але поблизу, для розгляду кожного посадковогомісця:
Знімаємо тільки ті пластини, які беруть участь у контактах нашихдіодів та резистора.
По скільки ліміт фото вже вичерпано, доведеться вам познайомитися із другою частиною даного посту:
ПРОДОВЖЕННЯ ТЕМИ ТУТ :
