Фішки та роз'єми під сидіннями Nissan P12 (європа, електро та звичайні).

Точний опис фішок і роз'ємів, які знаходяться під сидіннями уNissan P12 (європа, рест, електро, звичайні). Все перевірено івідстежено особисто при повному розбиранні сидіння водія. Ісуперечливих описів - вирішив закрити цю тему особистим досвідом.Щоб дістатися до досліджуваних роз'ємів - необхідно відкрутити 4болти кріплення сидіння під декоративними заглушками, потіммаксимально посунути спинку вперед і підняти. Сидіти рукою, нібивідкидаючи її цілком у бік заднього дивана.Робити це обережно і непоспішаючи, оскільки знизу до сидіння прикріплена коса проводки, щовиходить з покриття підлоги в зоні обдування ніг задньогопасажира.

Акуратно звільніть засувки кріплення коси до низу сидіння і теперїї можна повністю відкинути назад, отримавши зручний доступ до всіхфішок і роз'ємів.Ми розглядаємо повну комплектацію, тому всі фішкибудуть підключені, описані та прокоментовані. Шкіряний салон зелектроприводом та підігрівом. Можете спокійно відключити всіроз'єми, звільнивши косу і вийняти сидіння з салону. p>

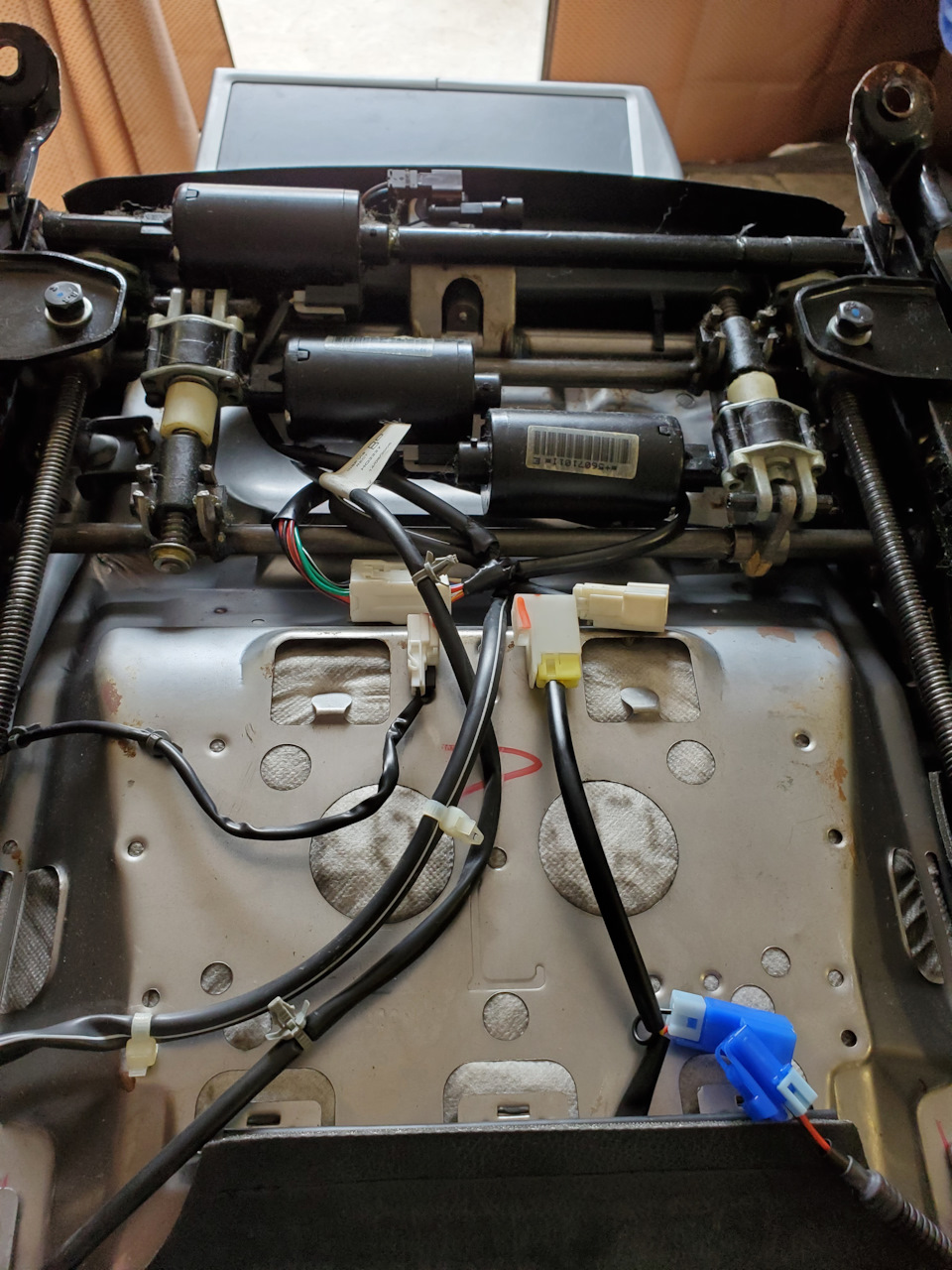

Загальний вигляд знизу.
Вигляд знизу.

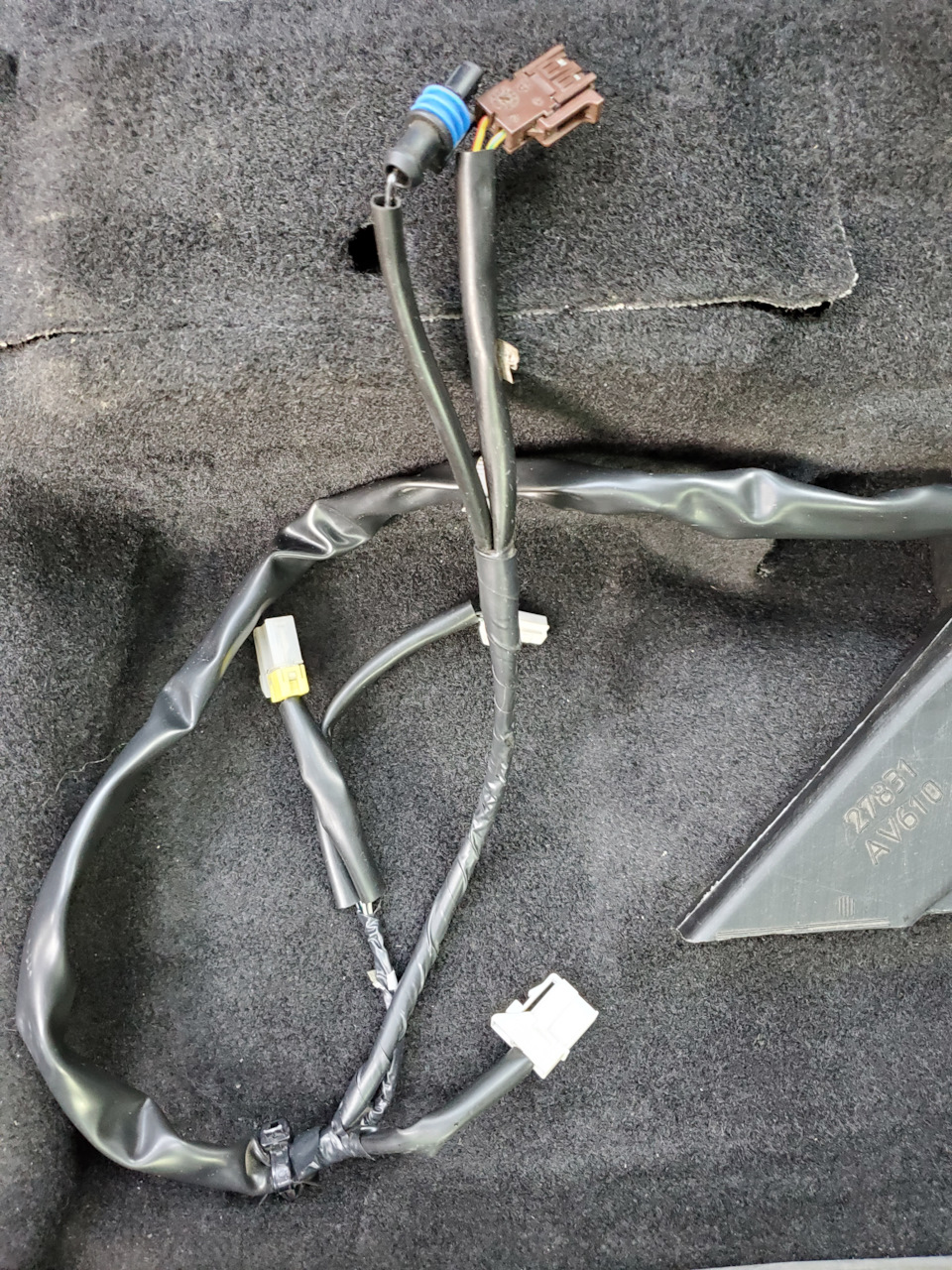

Коди ви витягнете сидіння, на підлозі салону зможете спостерігатитаку косу проводки з фішками підключення :

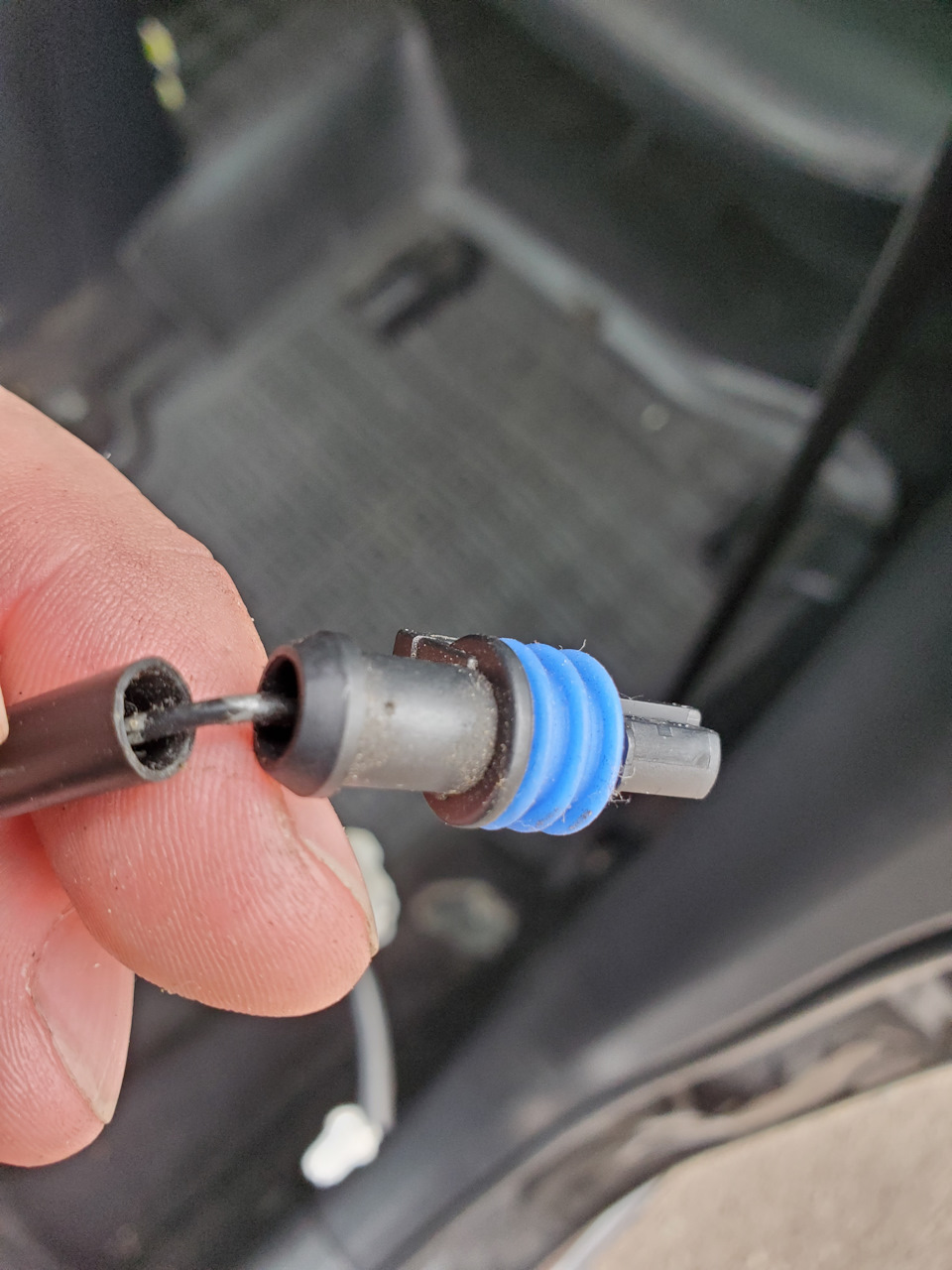

> Коса проводки в салоні під сидінням. Зараз розберемося впризначенні кожної з них. Фішка подушки безпеки. 2pin
Це фішка подушки безпеки .
Фішка маси подушки безпеки. З цієї причини вони знаходяться поруч утандемі і виглядають так:Фішки подушки. Далі фішка білого кольору зжовтою вставкою - це роз'єм підключення підігріву сидіння:
>
Фішка підігріву.3pin
Фішка підігріву.3pin
Зовсім невелика фішка білого кольору — це сигналізатор замку ременябезпеки:
І остання фішка в цій косі - біла двоконтактна з потужнимипроводами - це роз'єм живлення моторів електроприводу сидіння:
<
Роз'єм живлення моторів електроприводу сидіння.2pin Роз'єм живленнямоторів електроприводу сидіння. Тепер переходимо до самого сидіннята її роз'ємів. Від замку ременя безпеки йде проводка, яка маєтакий роз'єм:бачимо білий двоконтактний роз'єм з червоною міткоюмаркера (у моєму випадку) - це фішка підключення живленняелектроприводу :
Фішка підключення живлення електропривода.2pin
Фішка підключення живлення електропривода.2pin зі спинки сидіннявиходить кабель підігріву поперекової зони. Він має фішку синьогокольору на кінці коси:Підігрів п'ятої точки виявився дуже мізернимі займає він всього 1\3 частину всього посадкового. Місця (звідтита скарги на його не ефективність). Від нього виходить проводка збіло-жовтою фішкою для підключення підігріву та відгалуження наз'єднання з синьою фішкою підігріву поперекової зони:
Біло-жовта фішка для підключення підігріву та відгалуження наз'єднання з синьою фішкою підігріву поперекової зони .3pin

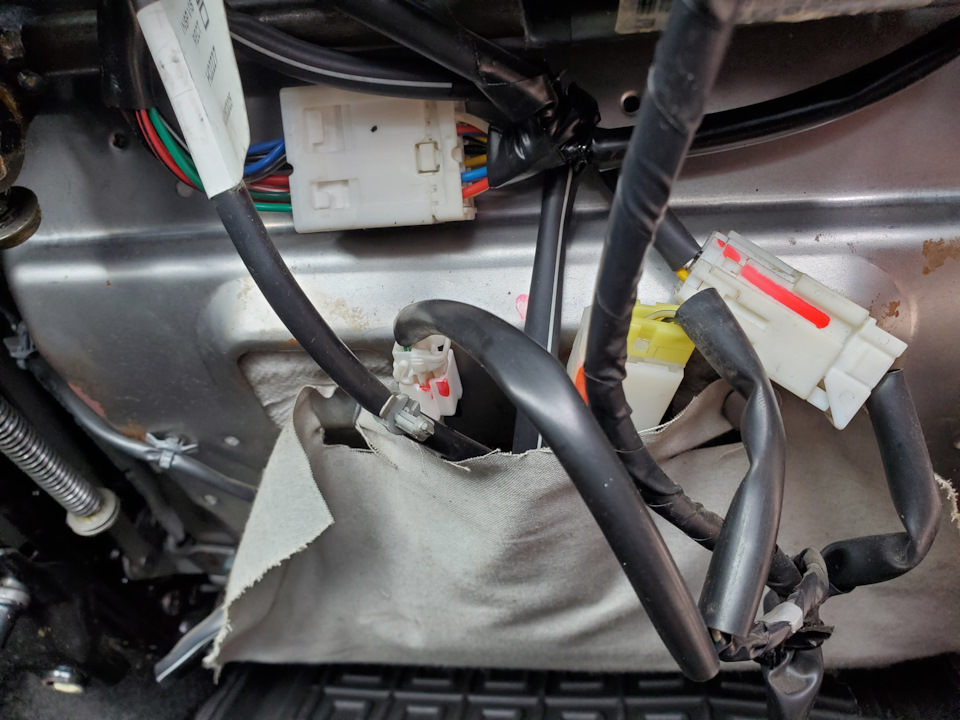

Найбільший роз'єм з безліччю кольорових проводів - комутаційнафішка, яка об'єднує в собі проводку від усіх 4х електромоторів із'єднує їх з блоком керування та регулювання сидіння :

> Комутаційна фішка, яка об'єднує в собі проводку від усіх 4хелектромоторів і з'єднує їх з блоком управління та регулюваннясидіння.
Попереду, на окремому кронштейні, розташовані два роз'єми - подушкибезпеки та її маса:
Фішка подушки безпеки та її маса.2pin 1pin
Фішка подушки та її маси.2pin 1pin
Проведення від них йде безпосередньо в боковину спинки, дерозташована подушка. Джгут цієї проводки позначений такиммаркуванням:Ось так виглядає комутація джгута проводки з подушкою вспинці:
>

У випадку з електроприводом — можна помітити ще один джгут проводки (чорний із зеленою міткою), що йде в спинку від комутаційної фішки— це проводку до четвертого мотора спинки

2pin< br>

(три остальных расположены в нижней части сидушки :

2pin

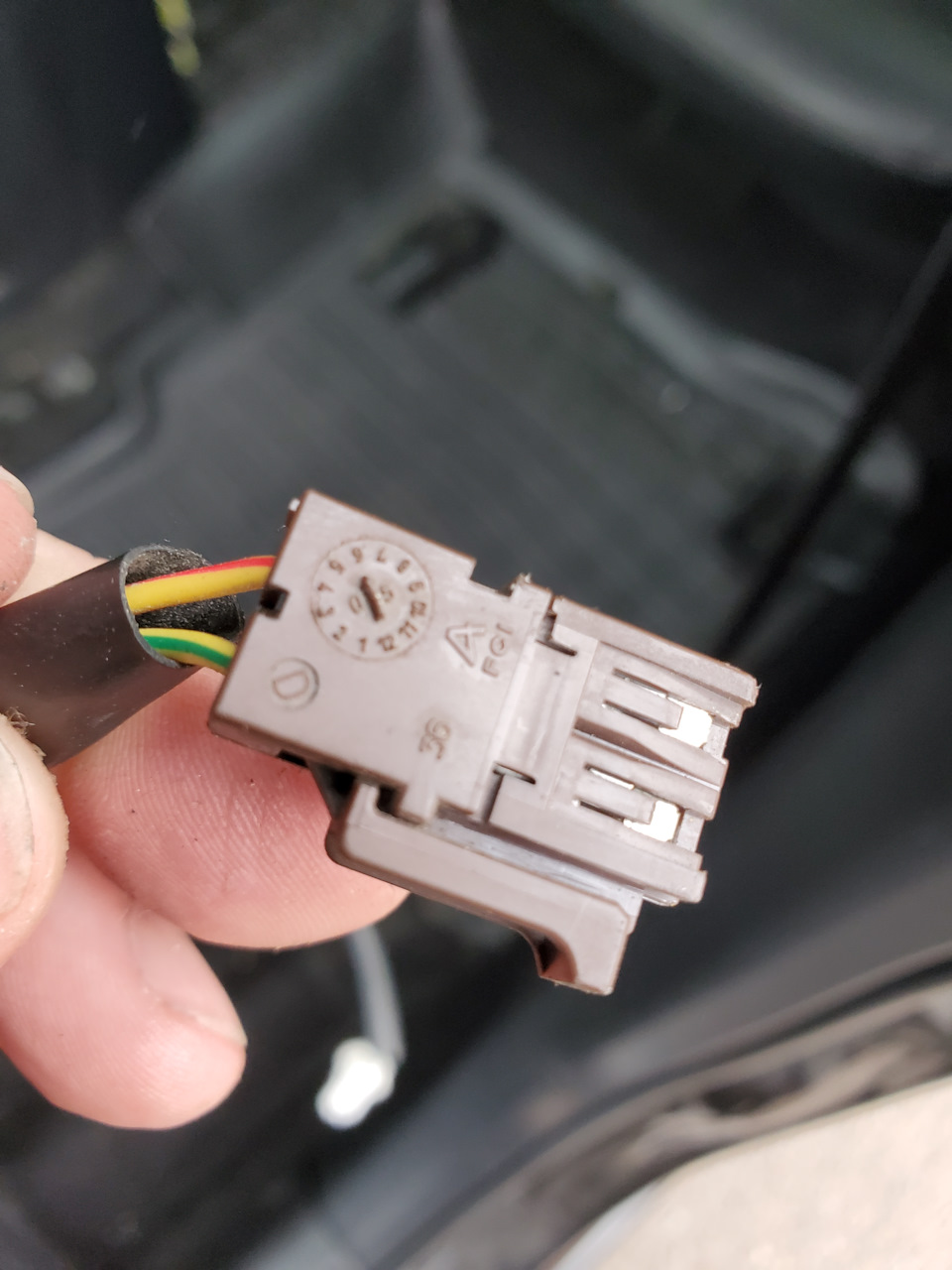

Небольшое дополнение. Вы можете обнаружить під сидінням ще йкоричневу фішку на 3pin у підключеному або відключеномуваріанті:

Фішка проводки тиску в шинах
Це частина коси контролю тиску в шинах.За наявності такої опції, до фішки підключена антена датчиків тиску, що знаходиться підкузовом:Нагадаю, що у деяких авто, під пасажирським сидінням можнавиявити фішку 6pin білого кольору для підключення штатногосабвуфера. Фішка і її роз'єм виглядають так:Фішка і роз'ємсабвуфера 6 pin Сидушка пасажира може мати датчик наявностіпасажира. У цьому випадку під нею ви побачите ще одну фішкубіло-жовтого кольору 2pin:Датчик присутності пасажира і його фішка2pin. Залишається лише додати, що у випадку іншої комплектації, багато фішок можуть залишатися не підключеними або відсутні, якнаприклад у разі відсутності електроприводу, підігріву, подушки іт.Д. В іншому відмінності будуть мінімальні. Можливі варіанти зфішками та проведенням інших кольорів, форми, методів кріплення, взалежності від року випуску. Інформації. Всім удачі та кориснихматеріалів.
