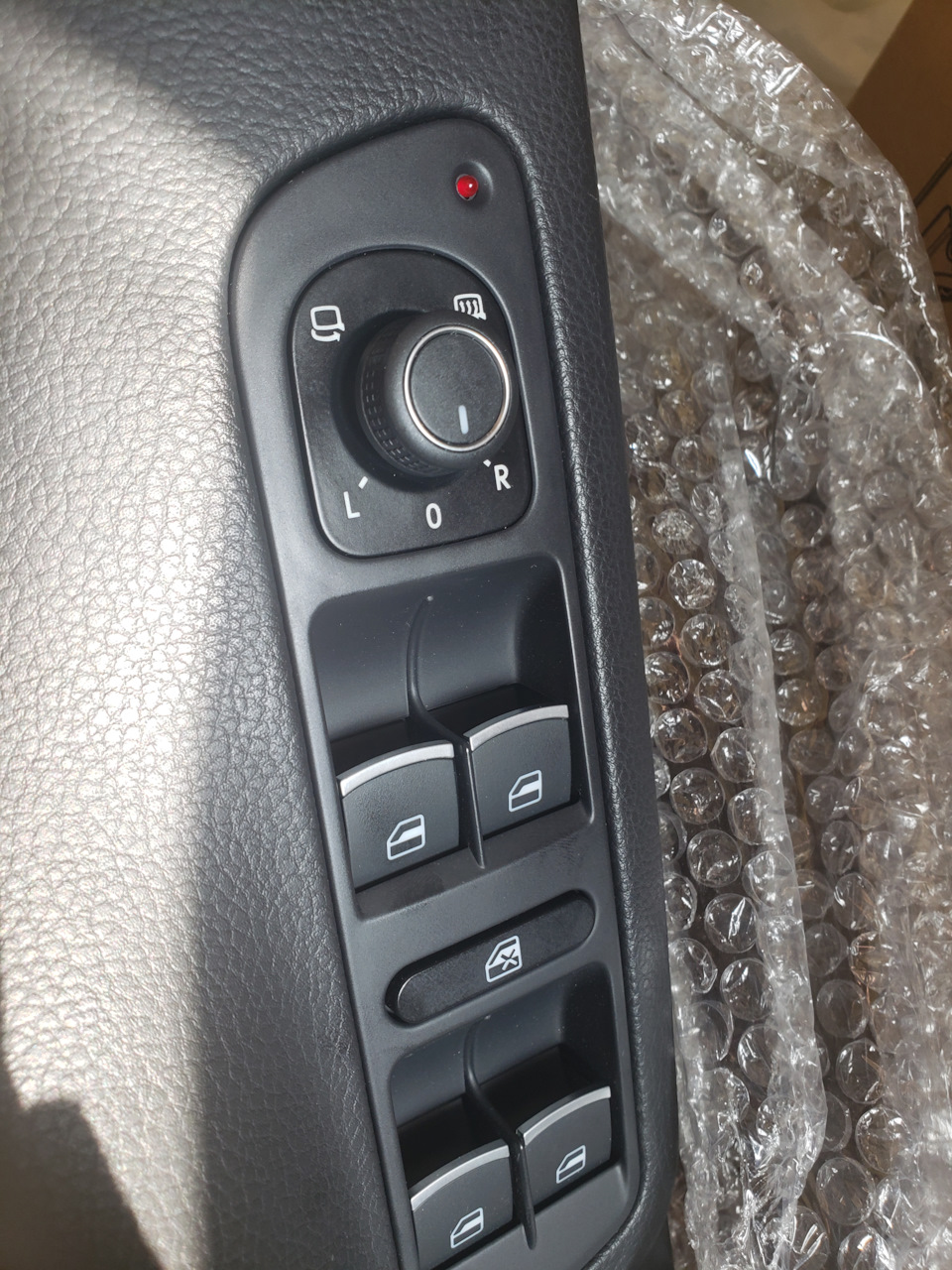

Для збереження стилю в дусі Discover Media/Composition Media, перемикач дзеркал вибивався з інтер'єру так як крутилка в дусі RNSслабо підходила.

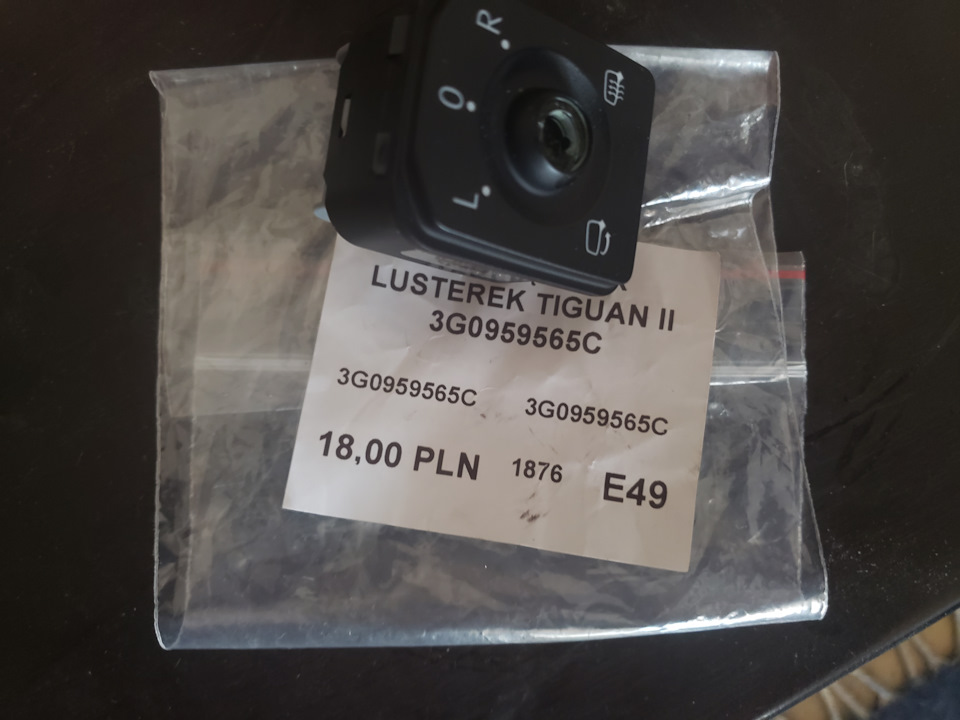

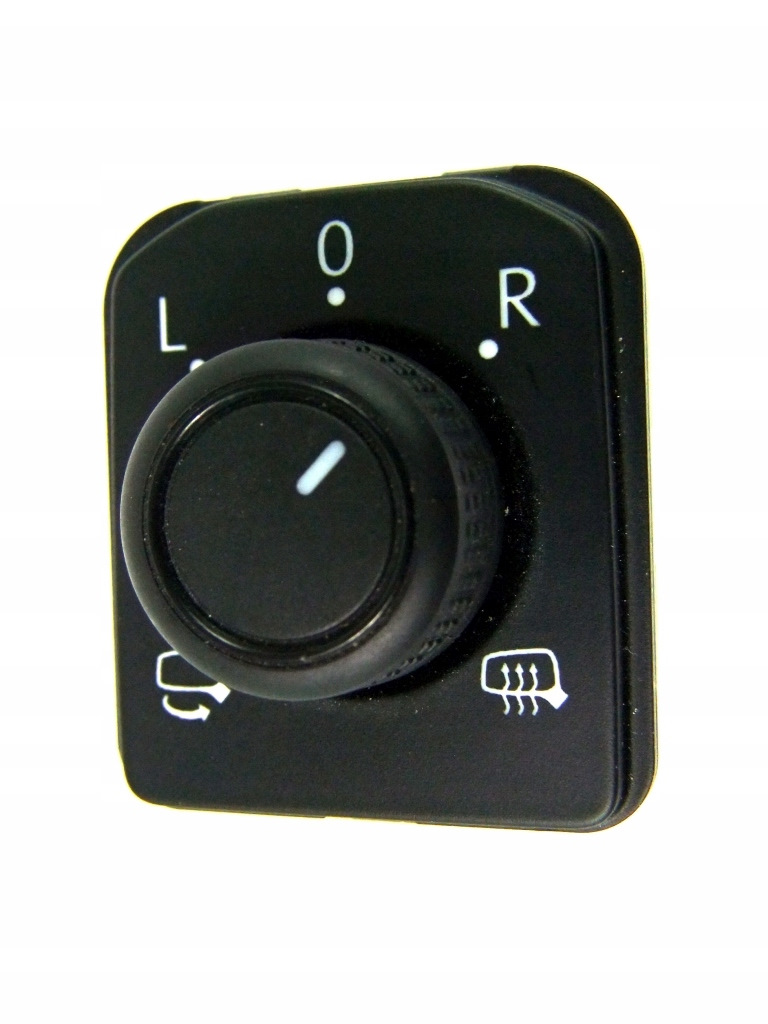

Багато замовляють новий перемикач 5K0959565A XSH замість звичайного5K0959565 XSH - але він дуже рідко зустрічається на розбірках івіддавати 40 євро за новий не дуже хотілося. > щоб з'ясувати, чиможна перекинути крутилку або завод не залишив жодних шансів.чорним ободом:Різниця поколінь:Можливі донори:Запчастини нафото:3G0959565C
Далі невелика інструкція з розбирання, опис будови та порівнянняперемикачів.
Основна частина разом з платою тримається на 4х засувках з боків, за розмірами плати не відрізняються і можна в блок 5K0 поміститикорпус із платою 3G0, але схемотехніка кардинально інша + на блоці3G0 використовується тільки один контакт для перемикання подоріжках, в 5K0 використовуються два контакти.
Порівняння плат:
Завод не став вигадувати знову велосипед з віссю кнопки, тому вонавикористовується одна і та ж. З одного боку вісь має пружнийстопор, який упирається в глибині корпусу і пружні напрямні доверхньої кришки, сама крутилка тримається на тугій посадці з віссюі має невеликі вусики зміщені від центру, тому її можна поставититільки в одному положенні. Для того щоб правильно встановити новийперемикач, потрібно перевернути вісь на 180, покажчик повиненстояти на нулі. Щоб розібрати внутрішню частину використовував такікроки:витягнув корпус з платою і контактами (4 засувки посторонах), потім зняв бічну пружинку, далі потрібно переміститиштифт положень (жовті на фото) до центру осі, підчепити і витягнутибілу обойму (на фото червоним обвів 2 виступи - вони повиннідивитися у бік регулювання дзеркал.; 0< -> R). Після цьогозалишиться прозора частина разом з віссю крутилки - я підчіпуваввикруткою з внутрішньої сторони за нижню частину прозорої обойми, кнопка сама зіскочила з осі, пластик витримав, зусилля доситьвелике, оскільки рукоятка сидить у натяг. Можливо, є і більшгуманний спосіб її зняти, я пішов швидким шляхом. Штифти (жовті)однакові з невеликим виступом-зачепом,
Коментарі9
Підскажи, як витягнути регулятор (блок)?
все просто - зняти карту двері і з зворотної сторони підчепити
This was really helpful, thank you.
Ручку без повного розбору просто так не зняти?
ручку можна зняти і без розбору - вона сидить на осі з тугою посадкою, потрібно підлізти під основу і тягнути вгору
Виходить, для заміни самої крутилки нічого не потрібно розбирати? Достатньо із зусиллям зірвати з однієї та іншої і посадити назад?
якщо покажчик з нової крутилки теж буде вказувати на нульове положення то так - досить просто зняти і посадити нову. якщо ні, то доведеться розбирати щоб дістатися до осі
Одне питання - у чому сенс? Функціонал однаковий, зовнішній вигляд - взагалі не зрозумів у чому різниця.

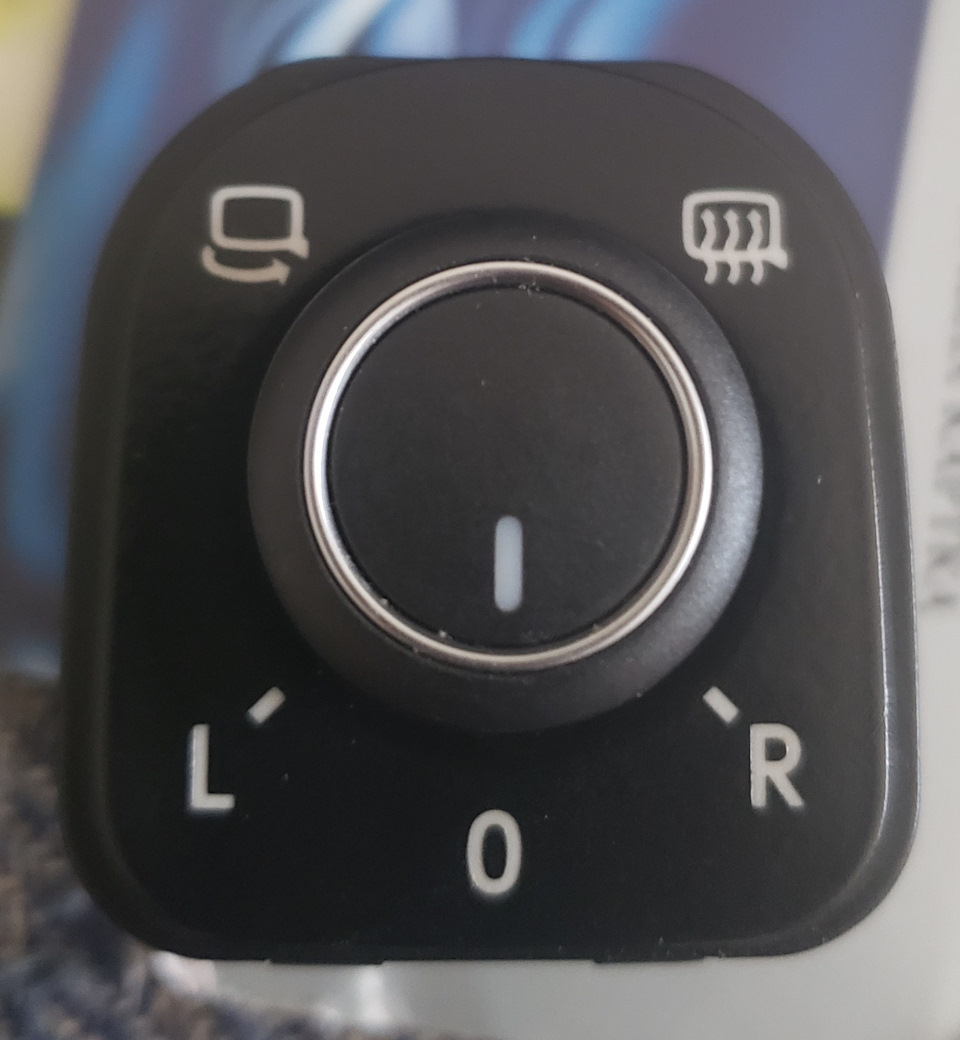

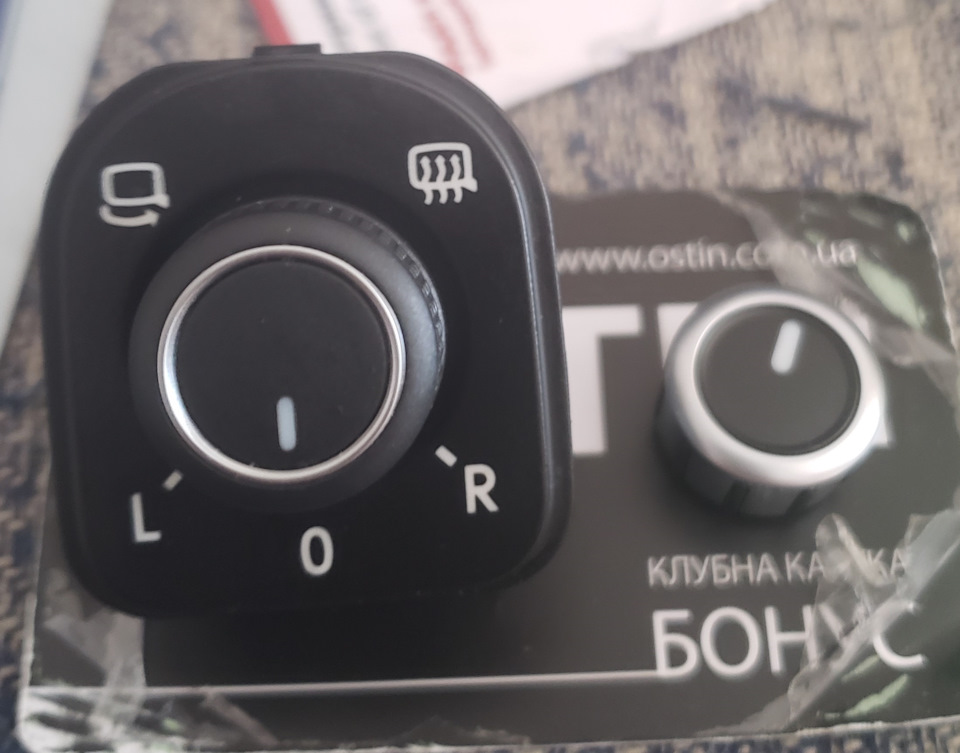

Зміст в однаковому стилі на всіх елементах інтер'єру - на третьому фото порівняння двох крутилок зліва нова, справа стара. Функціонал не змінюється, чисто зовнішній вигляд
