На тигуан завод пропонує задньому ряду кілька опцій:
— панель з інвертором 5M0919317D
— панель з підсклянниками 5N0862639A/7N0862533
Мені ж хотілося додати більш сучасний варіант у вигляді USB портіві бажано максимально близько до заводу без особливих переробок, тому почав шерстити всю ЕТКА у пошуках якогось рішення по концернуVAG.
Результат на фото :
По USB:
5Q0035726L два USB роз'єми для установки в підлокітникззаду.Використовується задніми пасажирами для зарядки гаджетівМаксимальний струм 2А.
Підключення:пін 1 = плюс клеми 30 (+12В акумулятора); пін 2 =маса

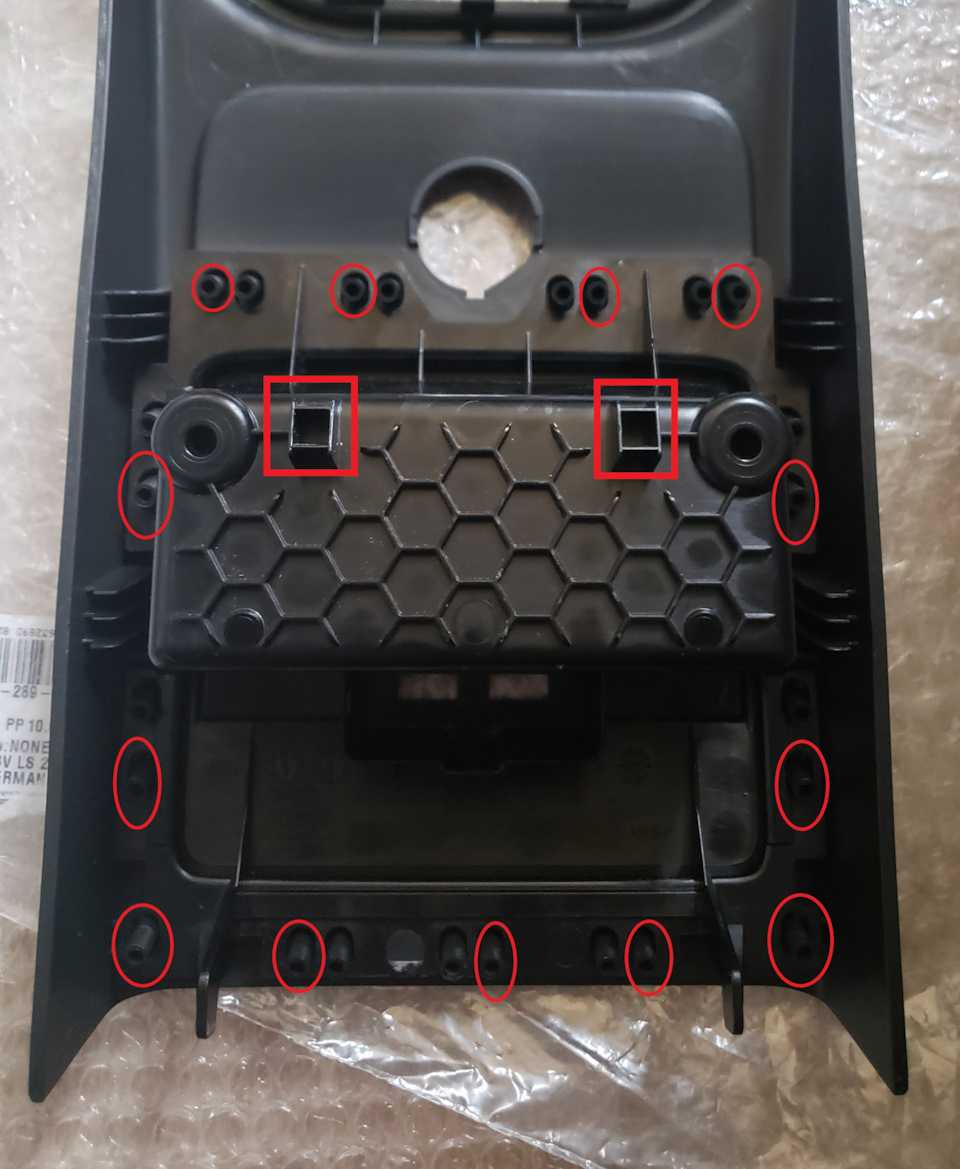

12В можна вивести окремо з блоку запобіжників, взяти відприкурювача або від розгалужувача USB (у кого він довстановлений) —тут вже самі вирішуйте. З USB варіанти Потрібно випаяти старунакладку і впаяти нову, також потрібно спиляти 2 пластиковіфіксатори інакше панель не сідає. Всі кріплення підходять в томучислі місця прикручування саморізів, накладка не зачіпаєповітропровід. ::USB-накладка
5Q0035726L ::USB задній
8K0973754B ::USB конектор
b> 7N0863416 82V ::килимок
N90764701 ::піни під роз'єм (2шт)

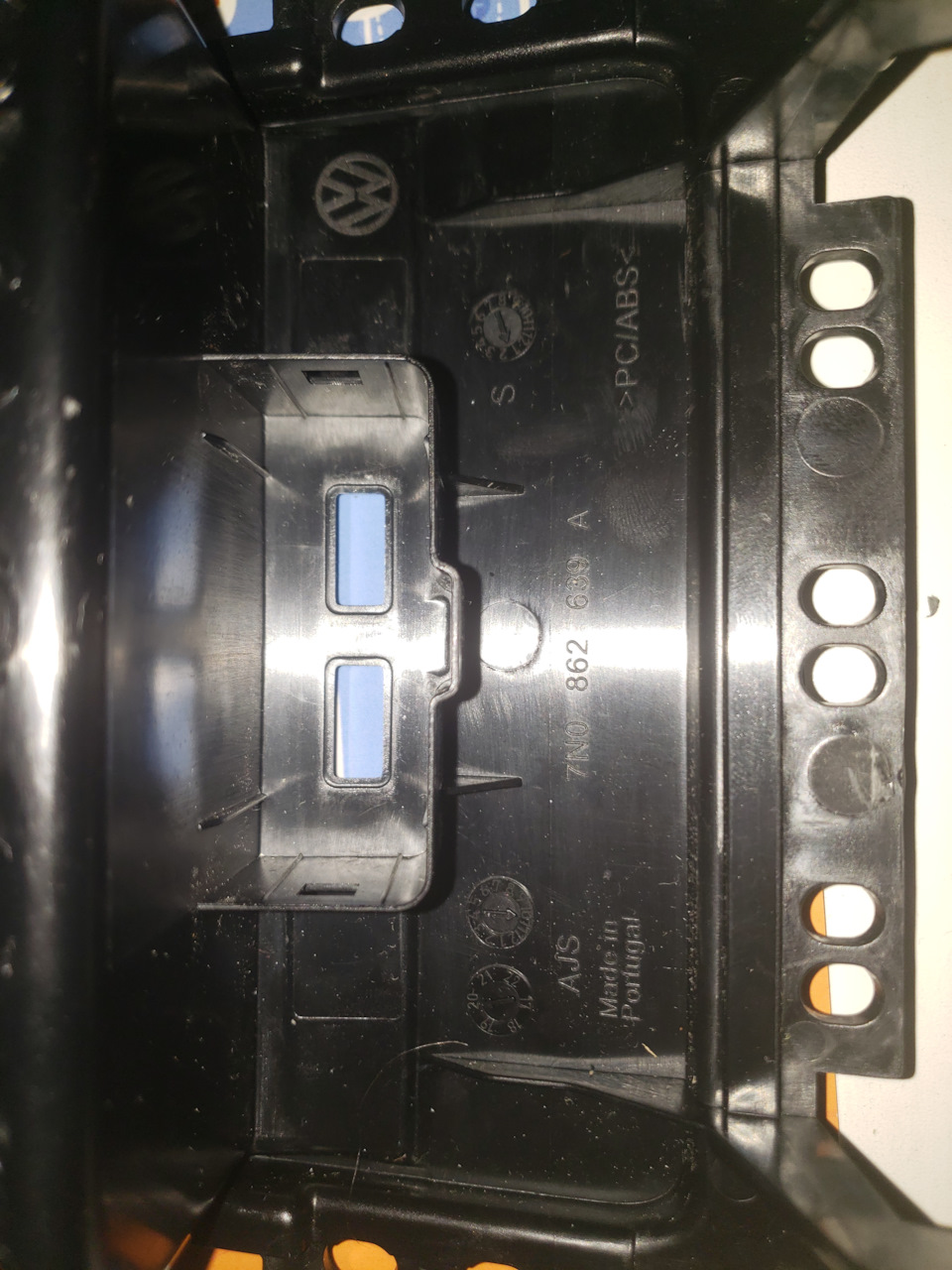

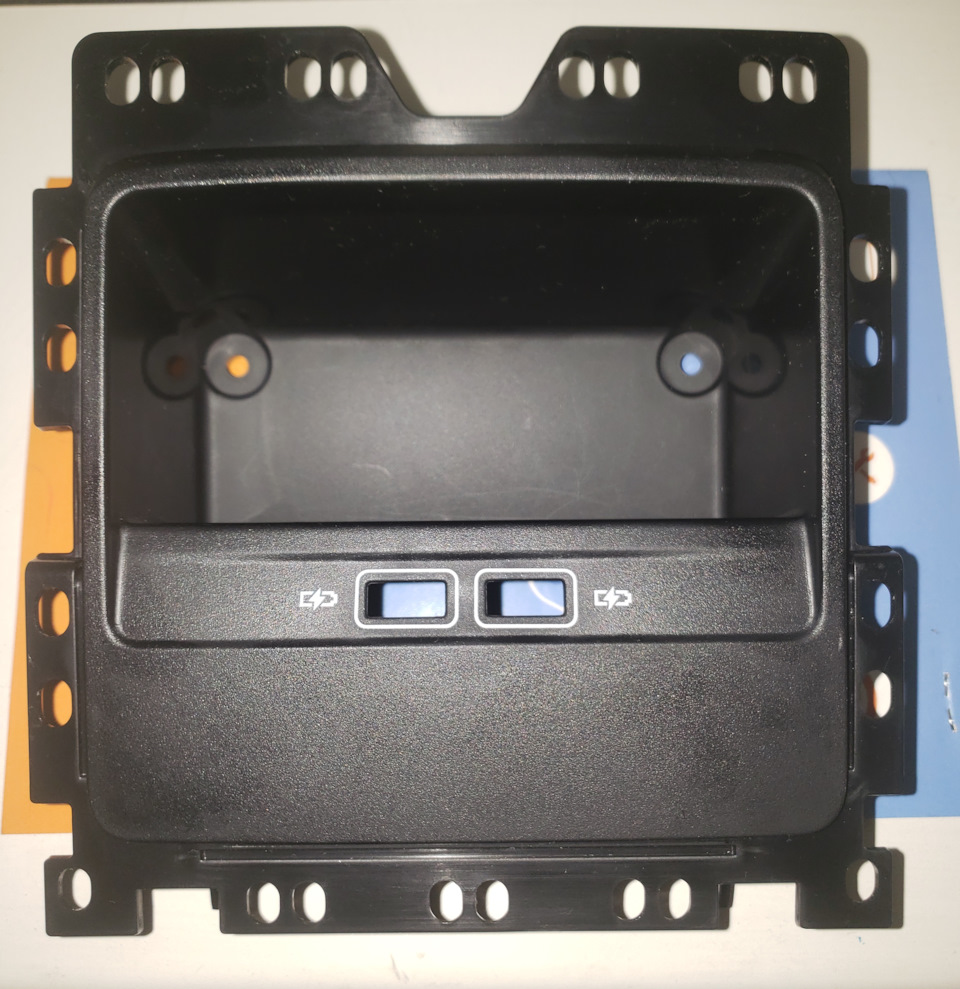

7N0862639A — накладка є невеликою кишенькою (під невеликимкутом) з прогумованим килимком і власне кріплення USB модуля:

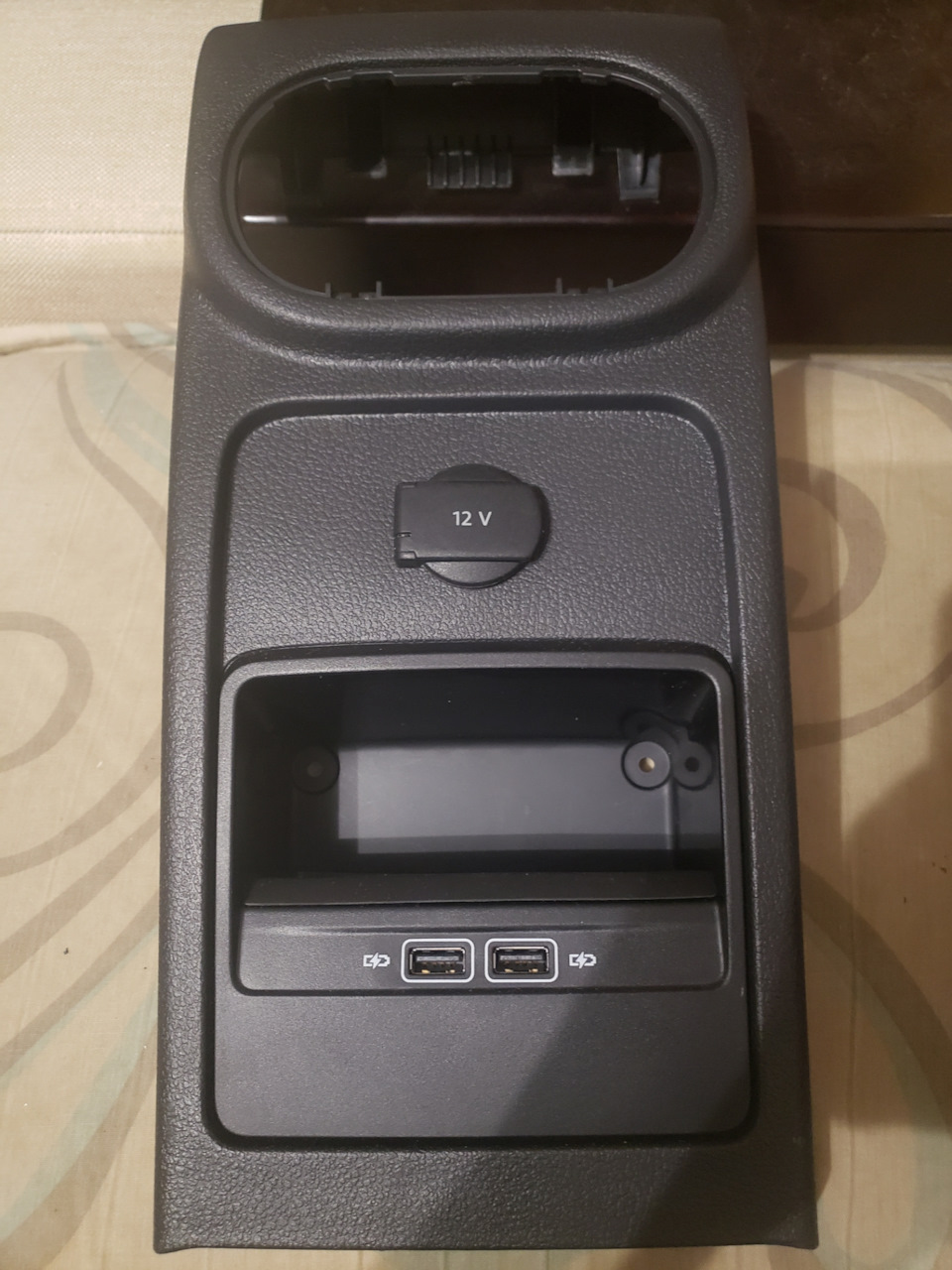

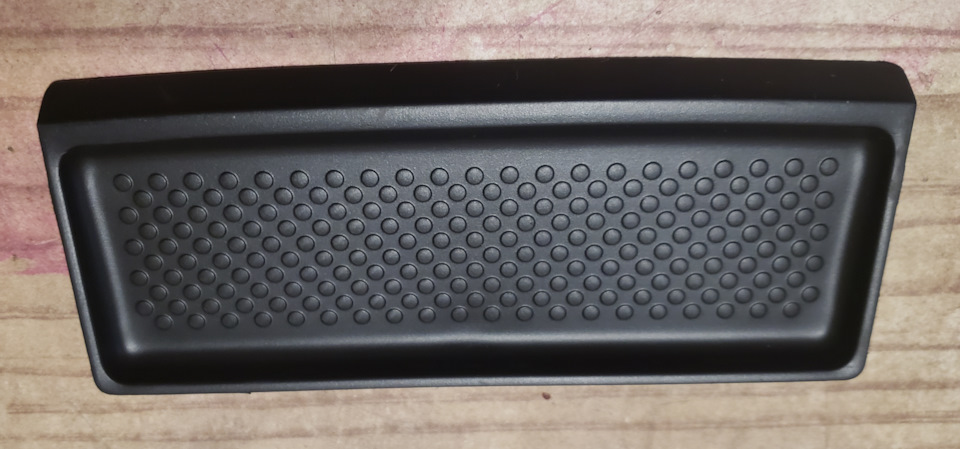

7N0863416< /b> — килимок під нішу:Фото ззаду після всіхпереробок:Підсумок:результатом я задоволений, все виконано штатнота не заважає існуючому функціоналу. Робота з накладкою займаємінімум часу і сідає штатно у посадкові місця.
