Клімат 7-го покоління

Так як планується перехід на нову голову, то нинішній клімат вже невписується в загальний стиль інтер'єру, тому було рішення замінитикліматронік на новий з 7-го покоління.

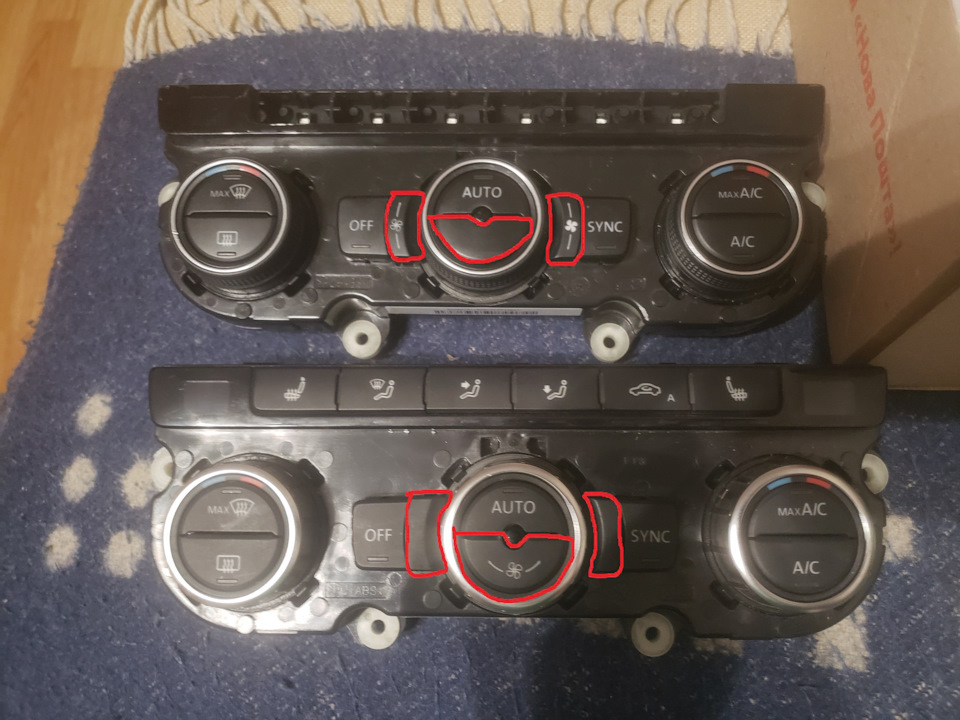

На розбірках знайшов клімат 1K8907044AC, але ваг не був би вагомякби не заощадив на сірниках. Завод зекономив і затиснувпідсвічування бічних вставок.
Бо звітів під переробку на драйві та форумах не знайшов, вирішиввзяти клімат під розбір за номером 561907044M, щоб можна булозібрати з двох один.Є ще блоки 3AA907044xx, але У нас багато машинСША в розборі тому простіше і дешевше було взяти американськийваріант. Після продзвонювання двох плат за основу взяв 1K8907044AC, так як менше паяти. Можна обмежитись гравіюванням нижньої кнопкита/або бічних вставок.Термодатчик між кліматами не відрізняється. Ублоках 1К8 нові прогумовані ручки під стиль DiscoverMedia/Composition Media, у блоках 561 ручки у стилі RNS.Світлодіоди на кліматах різні:на блоках 1К8 використовується якийсьновий варіант, швидше за все, завод змінив постачальника. Також єневеликі відмінності в платах:невеликі зміни у фільтрації живленнязі зворотного боку плати та різні номінали струмообмежувальнихрезисторів. Пряма напруга діода 1К8 == 1.65В
Пряма напруга діода 561 == 1.68В
Типорозмір світлодіода:2835 або 3528
/p>

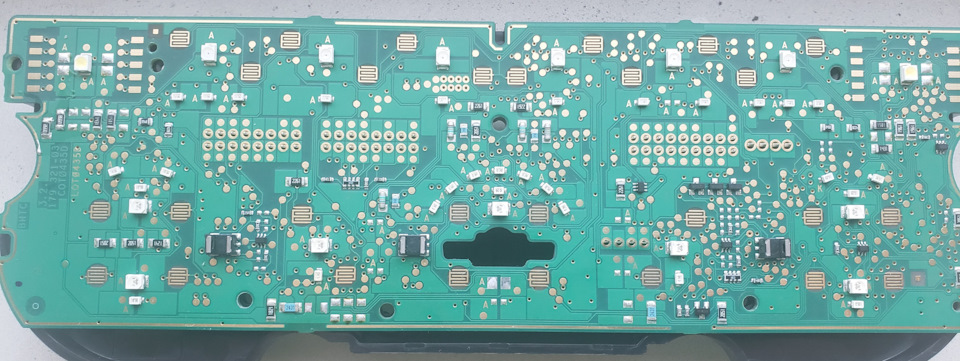

Плата 1K8:

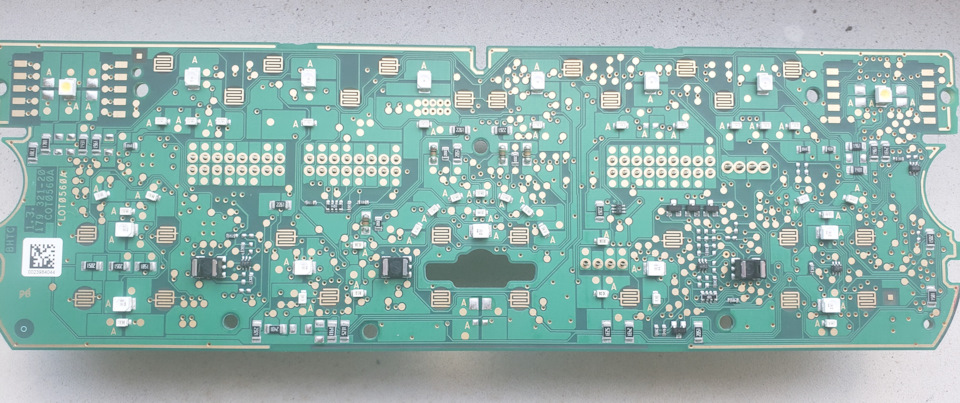

Плата 561 (фото було зроблено вже після випаювання елементів):

З донора взяв світлодіод і резистор 1241 (1.24кОм) типорозмір 1206.З блоку 1К8 потрібно випаяти резистор.

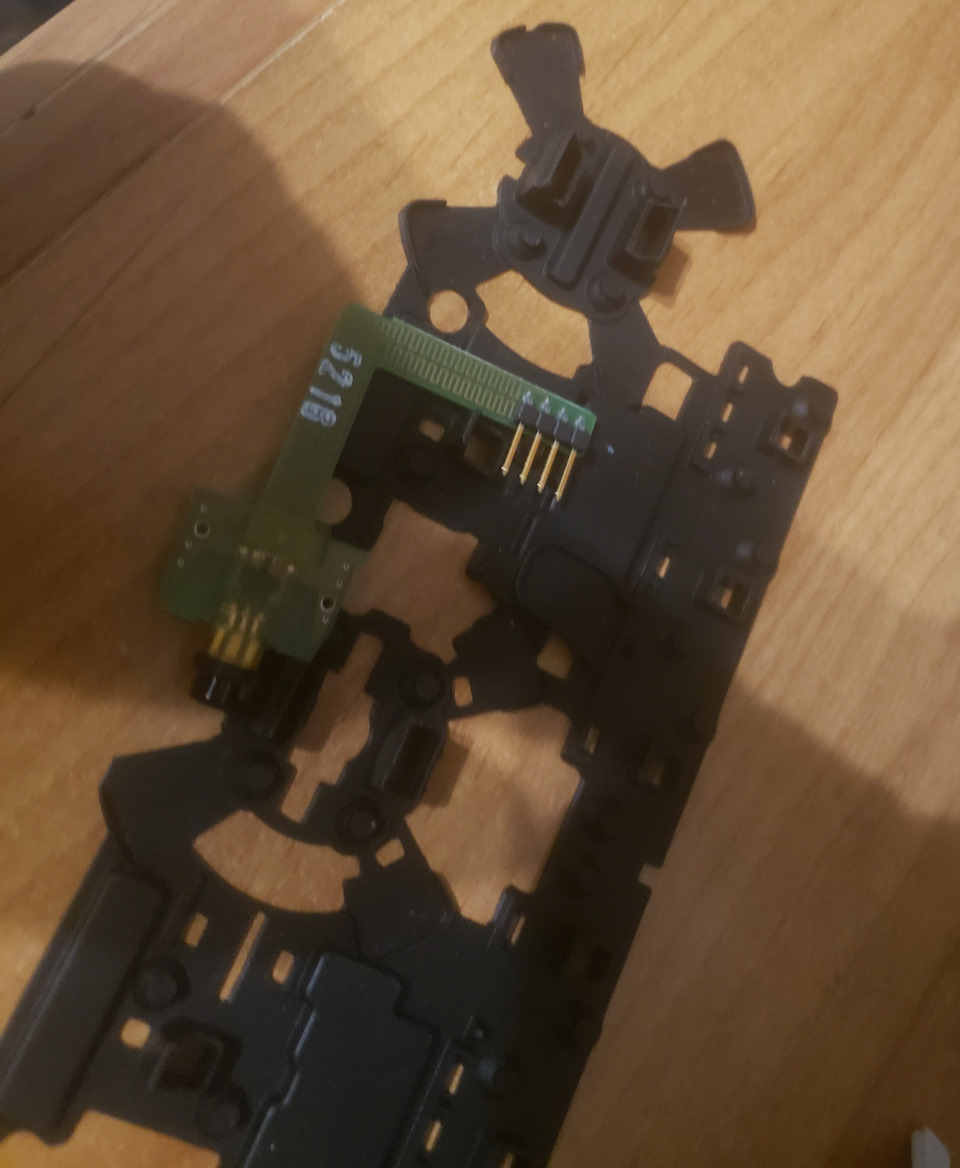

Якщо брати світлодіод від блоку 1К8, то резистор потрібен на1.74кОм (не впевнений у підрахунку, але начебто потрібно на 500Омбільше резистор на відміну від 561 клімату). Для бічних вставокможна допаяти 4 червоні світлодіоди та резистори 5231(5.23кОм) (нафото плат видно куди йдуть доріжки).

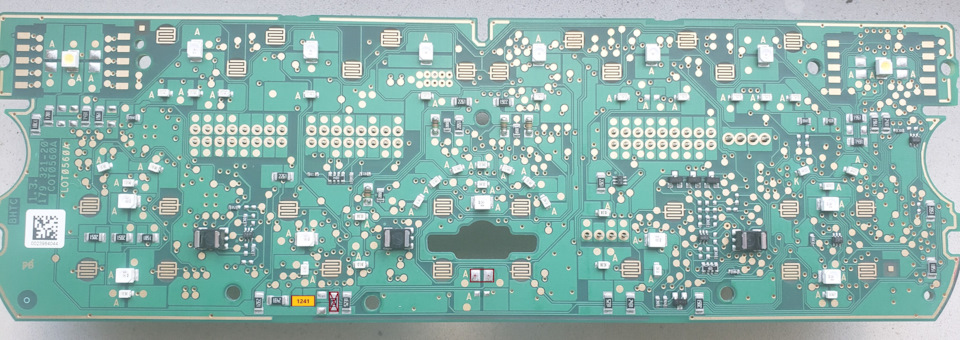

Що потрібно міняти в картинках (плата 1K8):<
Кодування нового клімату (не став ставити розширений діапазон, такяк і цього вистачає):
0010004002
Результат :

Нічний час — підсвічування рівномірне на всіх кнопках і невибивається:
