Вся система випуску ОГ будувалася з двох основних критеріїв:
1. Тихий звук - звук вихлопу, що максимально відповідає стоковеавтомобілю.
2 По можливості з 1-го критерію - мінімальний протитиск на виході згарячої частини турбіни.Вибір - система на трубі діаметром 51 мм., щоб у найближчому майбутньому не повертатися до цього питання Єдумка, що взагалі - випуск з н/ж - переживе сам автомобіль.
Резонатор придбали бюджетний, CaRex - з піднебесної, найбільшбюджетний варіант виконання в нержавійці .

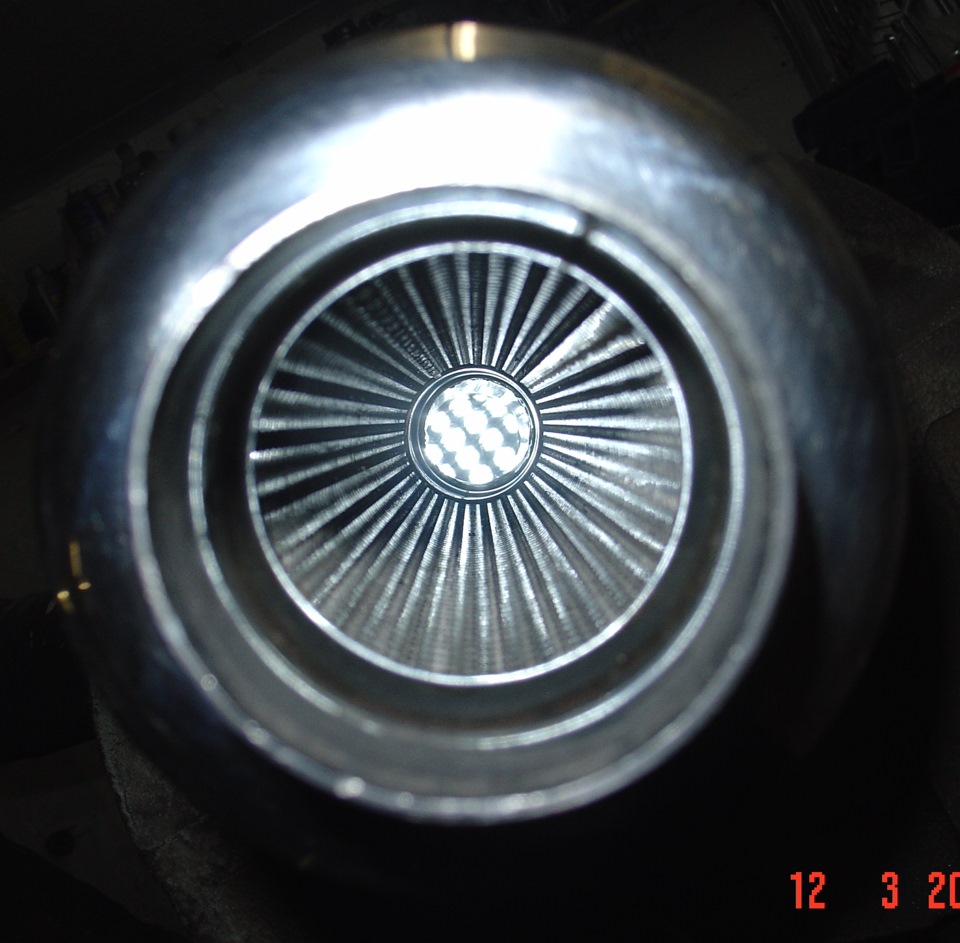

Резонатор CarEx — 51 мм

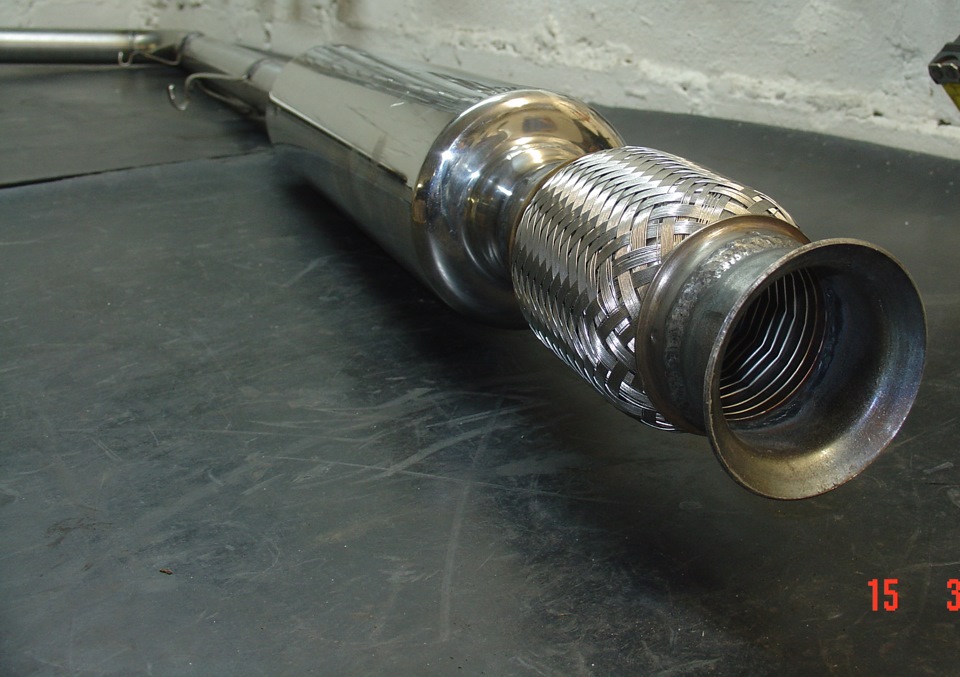

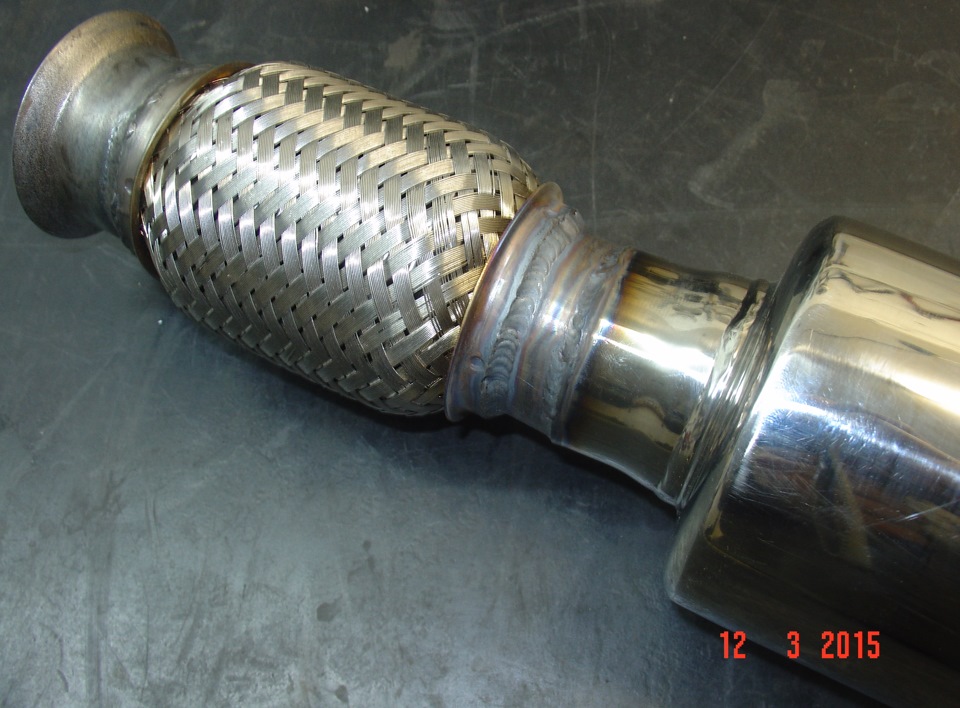

З переднього краю резонатора приварили гофру та кріплення до виходуDownpipe.
Горфа
>
Весь випускний тракт був виготовлений заново.Всі кріплення докузова також були виготовлені заново.
Фото всього тракту:

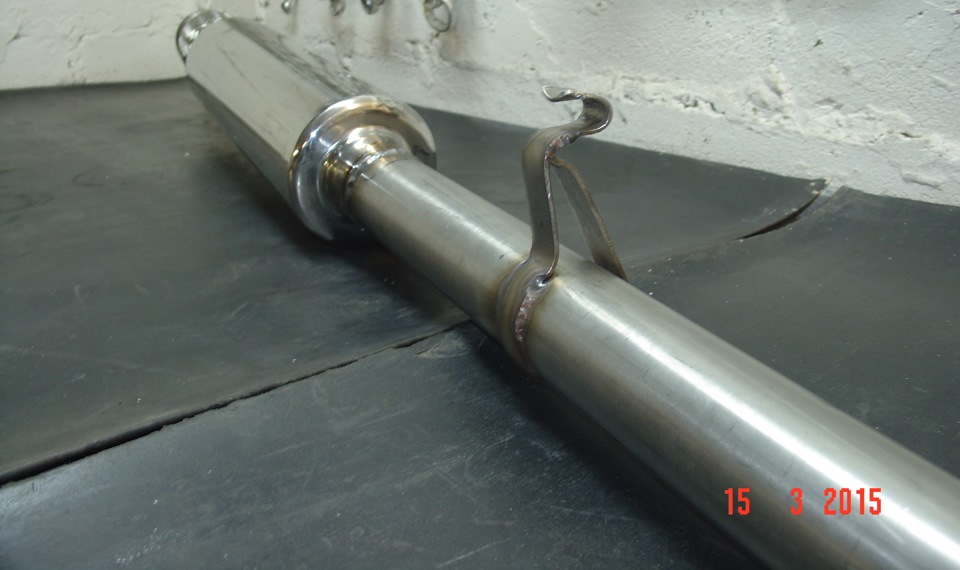

Перше кріплення — після резонатора<

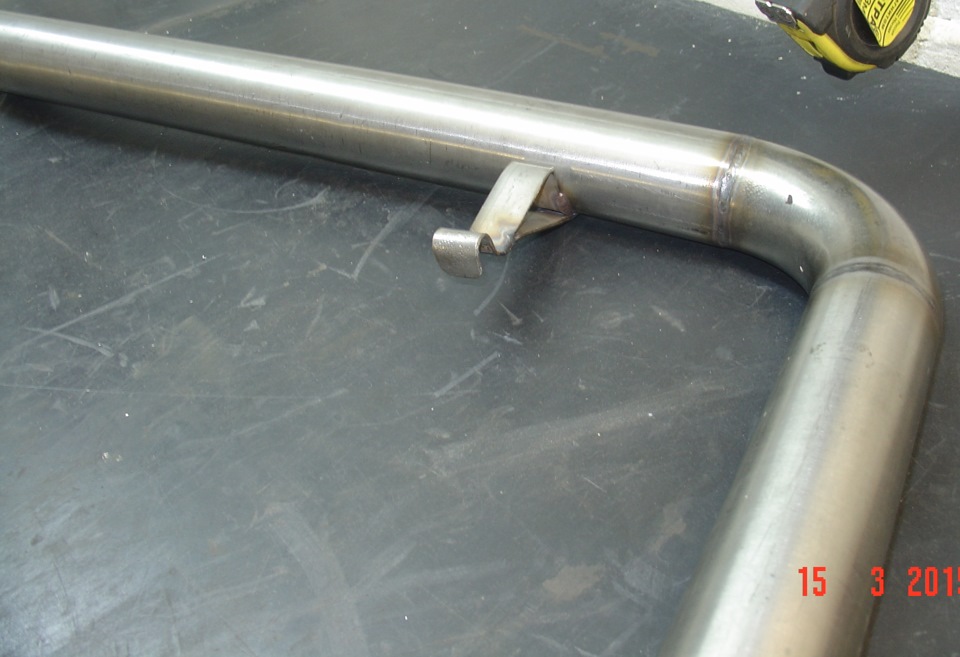

Друге кріплення після резонатора
Обидва передні кріплення середньої частини. Систему встановили наавтомобіль:Резонатор розташований точно у своїй ніші, з рівномірнимзазором від теплового захисту. Кріплення після резонатора. Трубапрокладена таким чином, щоб для обслуговування тросиків ручника, небуло необхідності демонтувати випуск. Вигин навколо бака. З'єднаннядвох частин системи. З'єднання двох частин системи. Гусак навколобалки Гусак навколо балки. Вид ззаду.
Праве кріплення основного глушника.
Ліве кріплення основного глушника.
Погляд з-під бампера :)
Вся система інстальована на автомобіль …
При максимально амплітуді розгойдування системи, наскількидозволяють гумки — жоден елемент не зачіпає кузова автомобіля чиінших частин.
Продовжуємо далі …
Коментарі12
Клас! Від чого тепловий екран над гофрою!
Екран стояв у стоку. Теплозахист кузова від каталізатора. Це була машина з Bosche MP7.0 Євро-3
Тобто у нього і каталожний номер є?
Напевно... ми його не купували окремо...
у мене такий і на карбі стояв) токо у мене євро2 було)
красива робота (і сидухи на задньому плані))))
У цю сидуху я вже, жирний кабан, не влажу )
завжди про таких мріяв) висновок-нада худнути)
Грамотно, особливо зміщення вздовж осі авто, щоб до тросів підлізти. Але я з'єднання зробив би на фланцях!
Згоден про фланці, але бюджет...
труба точно 51? на вигляд як 63 здається ) теж думаю треба було на 51 збирати якось 63 гучні все-таки ...
У цьому проекті діаметр точно 51 мм … На 63 буде інший варіант … )
