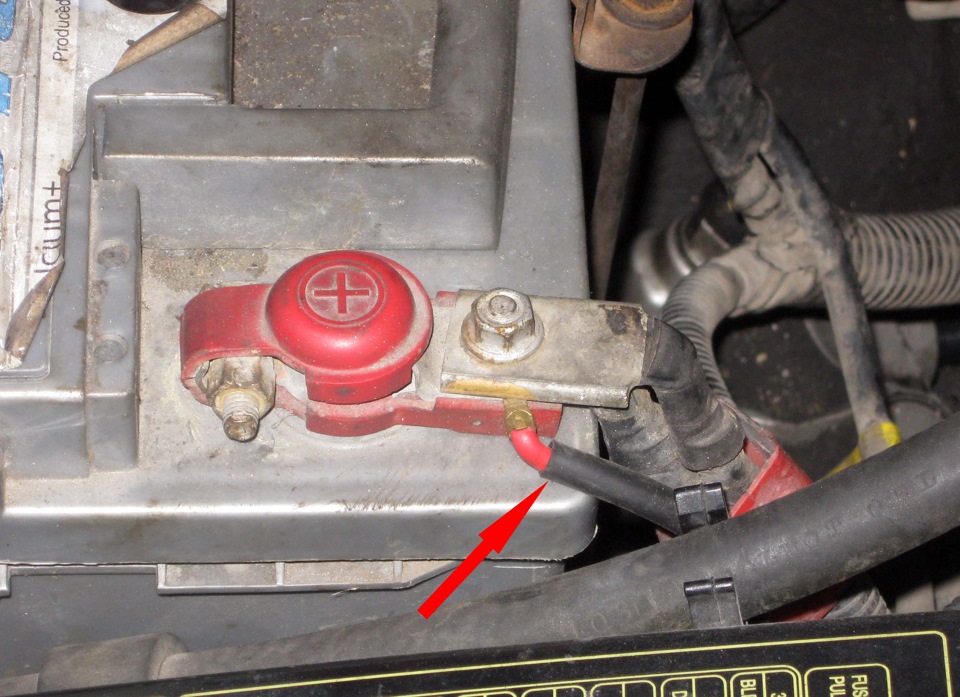

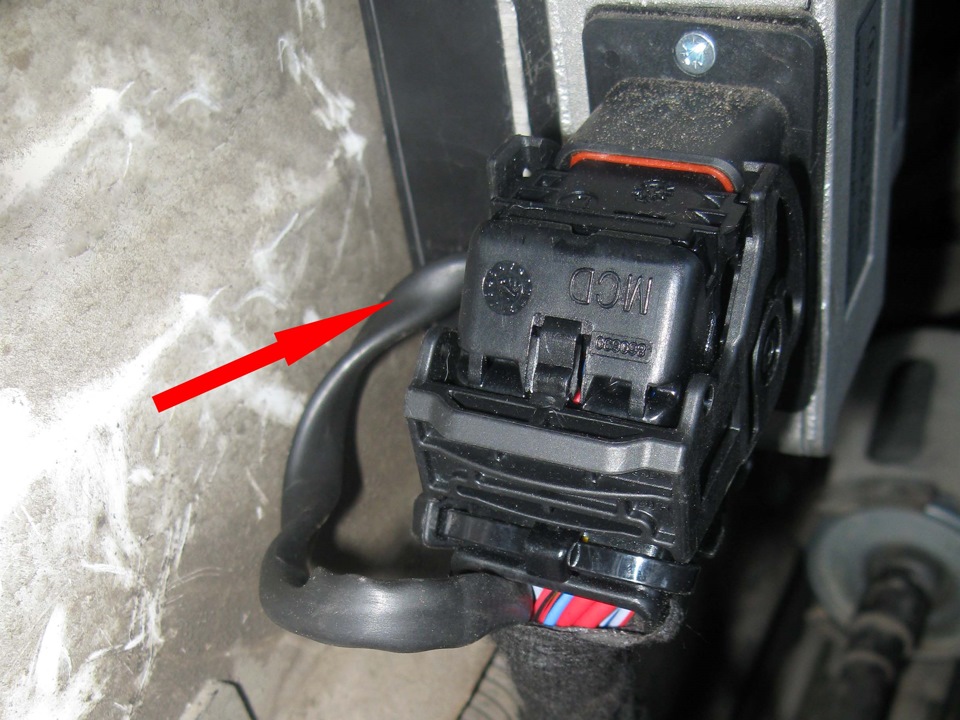

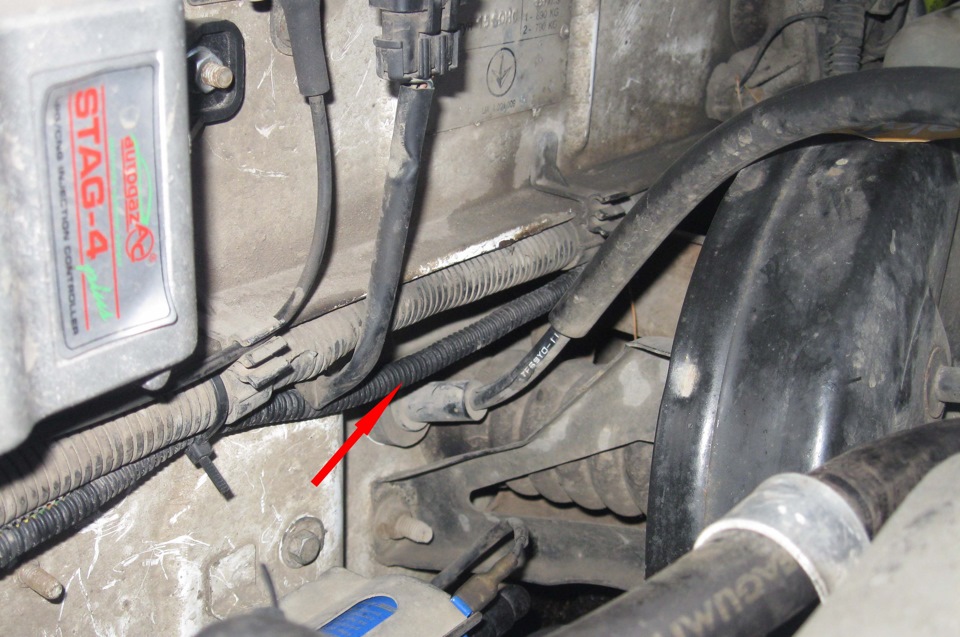

Останніми проводами, які довелося змонтувати та підключити підкапотом, були дроти живлення Мінус я вирішив взяти з корпусубезпосередньо під подіумом контролера, а ось плюс простягнув зклеми акумулятора. > Ну і живлення від клемиакумулятора.Приблизно в 5см нижче по дроту стоїть запобіжник

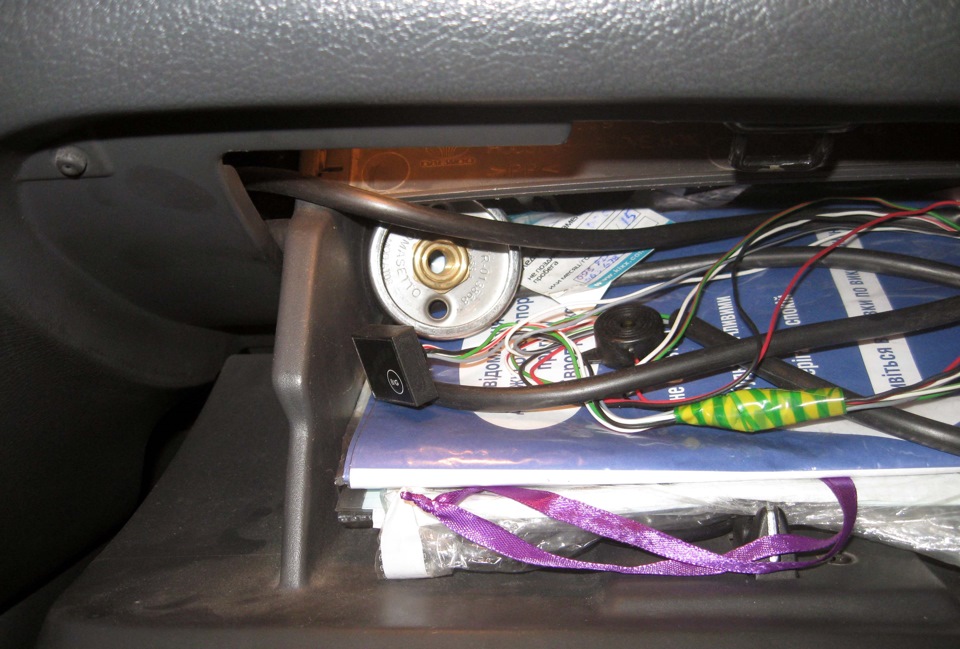

Не згадав я про таку штуку, як кнопка з індикатором стану та рівнягазу. Тому що зараз у мене йде робота під новим проектом, куди вонабуде інтегрована, але часу вічно не вистачає, а іноді і фінансів, так що проект просувається повільно, тому кнопка із зумером у менетимчасово проживає в бардачку./p>
Кнопка із зумером
Заключним акордом моєї інсталяції було акуратне укладання всіхпроводів по своїх місцях, фіксація її стяжками, ну і з'єднанняроз'ємів.
Хоча ні, це був не заключний акорд — довелося зіграти ще пару нот —заміна всіх розхідників, які були заздалегідь придбані тавстановлення утеплювача капота. Тут теж хочу трохи зупиниться іпоговорити про якість розхідників.
<
А конкретніше – про свічки.

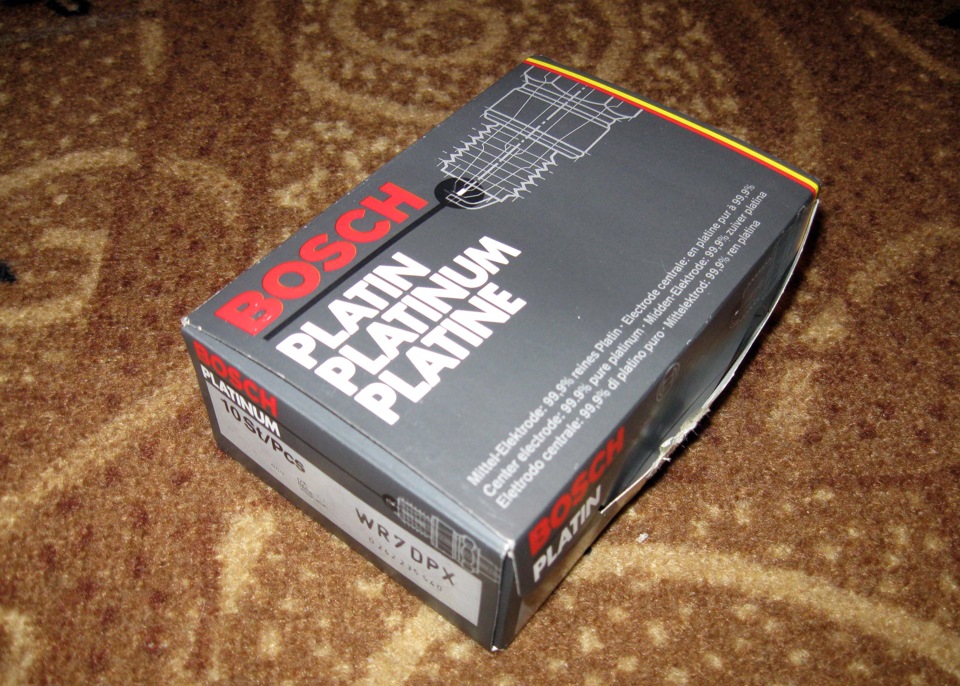

До цієї заміни машинка пробігла 20 тисяч на свічках BOSCH PLATINUMPlus WR7DPX, куплених у гарному магазині. Бігала тільки на хорошому95-му і я не скаржився. Але для газу вирішив взяти все нове, тому йпоміняв. Ось такі свічки були ближче й найцікавіше Коли викрутивбош, був дуже здивований побаченому:дві свічки нормальні, а двівигоріли. Шкода, що не запам'ятав, у яких циліндрах(((
Центрального електрода взагалі не видно). А тут він цілком унормі.) А це, для порівняння, нова свічка NGK
Нова свічка NGK
Читав відгуки, так кажуть, що вигоряє електрод якщо дроти безопорів, але ж у ланосах всі дроти з опорами, так що навіть і незнаю.
Заміну інших розхідників немає сенсу описувати, а от утеплювачемкапота похвалюся)))
Ось такий ось утеплювач
Ось тепер все, справа зроблена — ГБО підключено! Невеликий тест нагерметичність і можна йти святкувати!
Остаточний вид усієї системи
Поїхав я на найближчу заправку, залив мінімальну кількість газу(5л, менше не заправляють) і обмазав усі з'єднання мильнимрозчином.
Процес заправки. Здалеку, так взагалі може здатися, що заправляюсябензином))) Скільки ж було радості, коли не побачив жодного булька— все герметично, а значить — все добре!
До щастя залишилося зовсім небагато — запустити все та налаштувати.Але про це трохи далі, а поки що невеликий звіт про паперовийфільтр. Коли поставив новий фільтр, вирішив розібрати старий, щобподивитися масштаби лиха (пробіг від сили 500 км.). ). Т.К. Я незнав його конструкцію, спочатку вирішив розрізати ножівкою (імовірність іскроутворення мінімальна, тому не боявся), але різатим'який алюміній з гумою «дрібним зубом» ще задоволення (хто різав, той зрозуміє), тому швидко зрозумів, що буде легше і простішерозвальцювати конструкцію. Що з того вийшло, можна побачити на фотонижче:Вхід весь у газовій емульсії Склянка входу. Сміття – стружкавід ножівки, не звертайте уваги
Нижня частина вся потемніла
А ось з решти сторін все чистенько
А це вихід. Емульсії немає (мабуть її було дуже мало, і вона неперелилася через високий борт), зате добре проглядається крапелькаводи Висновок:вода пройшла легко, жирна емульсія - ще ні, але навигляд весь паперовий фільтруючий елемент був як жирно-мокрий, тож, думаю, згодом і вона б теж перелилася. Загалом негативні відгукипро паперові фільтри не є безпідставними. До речі, якщо будетеповторювати мій досвід, врахуйте – конденсат (точніше деодорант уньому) ДУЖЕ СМІННИК і не вивітрюється навіть за місяць – фільтрсмердить, щойно розібраний. Руки, якщо їх добре не вимити, теждовго смердять.
На цьому завершую записи про встановлення. У наступному записівже розповідатиму про те, як це все справа налаштовується. Якщораптом я про щось забув розповісти, запитуйте – обов'язкововідповім)))
