#27. Каталоги роз'ємів для Mazda 3
З установкою білої лівої туманки заморочився пошуком конектора (щобне різати проводку). Завдання виявилося досить складним, єдиногокаталогу для Мазди (не кажучи вже про окремі каталоги для троячок)немає. На драйві знайшов каталоги виробників, які виробляютьконектори для японських автомобілів + каталог Форда Продублюючу цюінформацію тут, каталоги закинув на свій сервер, можна качати безобмежень. Конекторів для Mazda - Sumimomo, Yazaki, Ford (форд невиробник, але у нього свій каталог).
1. Каталог Ford —mazda3.cf/connector/FORDconnectorcatalog.pdf(5Мб)
Конектори зручно розбиті на групи за кількістю пінів, тому шукатипросто і зручно.
2. Каталоги Yazaki
Основний каталог - mazda3.cf/connector/Yazaki_Main. rar (102Мб)
Доповнення - mazda3.cf/connector/Yazaki_Addendum.rar (16Мб)
Серія Kaizen - mazda3.cf/connector/Yazaki_Kaizen_Connectors.pdf(6Мб)
Стандартні конектори —mazda3.cf/connector/Yazaki_Standard_Connectors.pdf (2Мб)
3. Каталоги Sumitomo
Каталог для японського ринку -mazda3.cf/connector/Sumitomo_Japanese_Market.pdf (15Мб)
Каталог для американського ринку - mazda3.cf/connector/Sumit…o_US_Connector_series.pdf (7Мб)

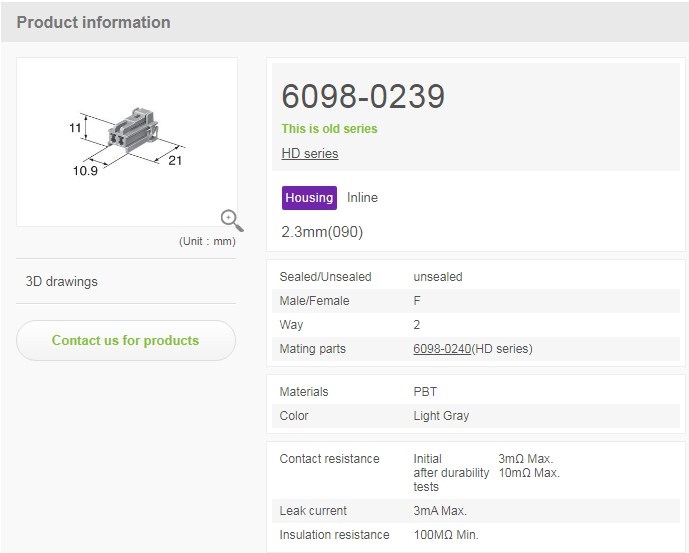

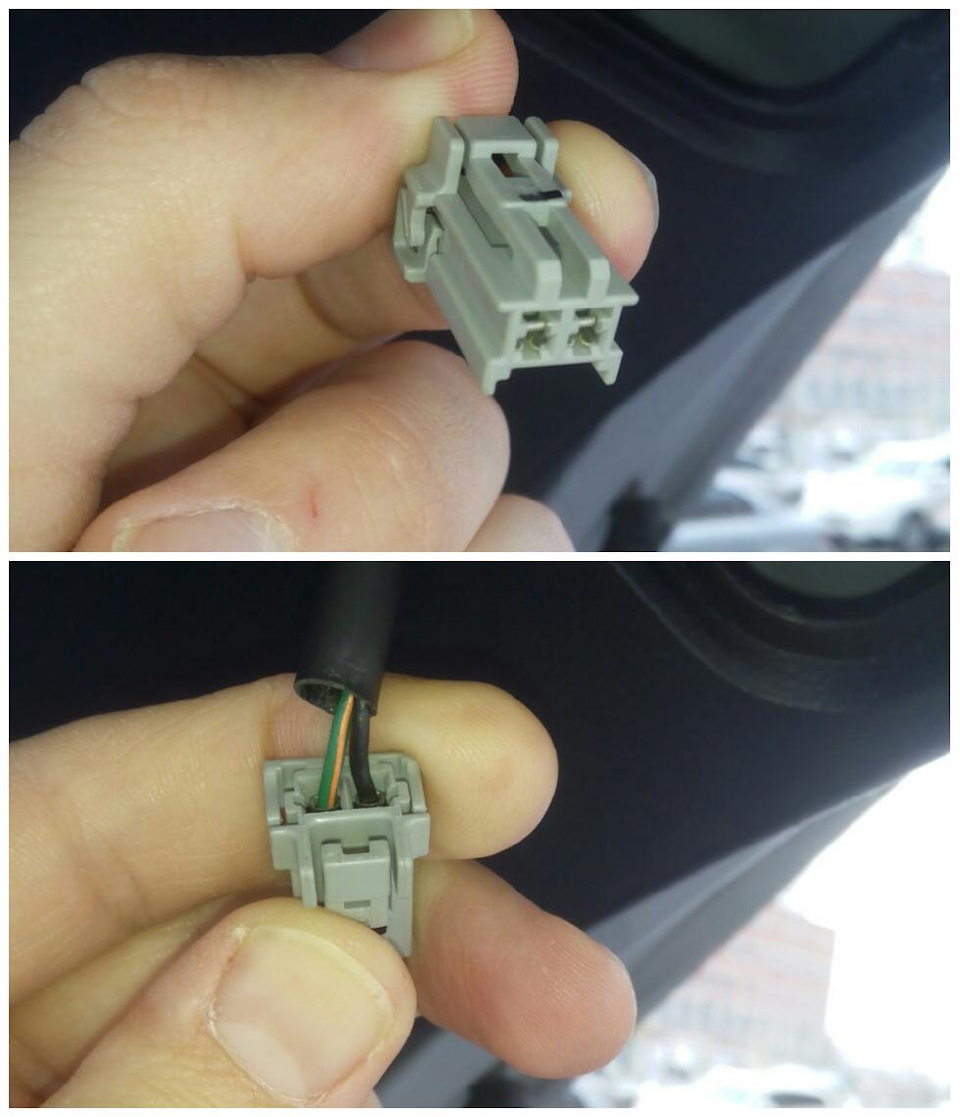

> Знайшов, можна сказати, випадково цей конектор зі застарілоїсерії від Sumitomo, номер 6098-023, тому в основному каталозі йоговже немає. Виглядає він так:Картка на сайті виробника Розміриконектора Такий конектор можна знайти на алі, приблизно, від 6 $ за5шт. Можливо, дешевше і швидше буде знайти його на розбірці.
