Привіт усім, як із заголовка ви вже зрозуміли то мова піде про мультируль і його установка.

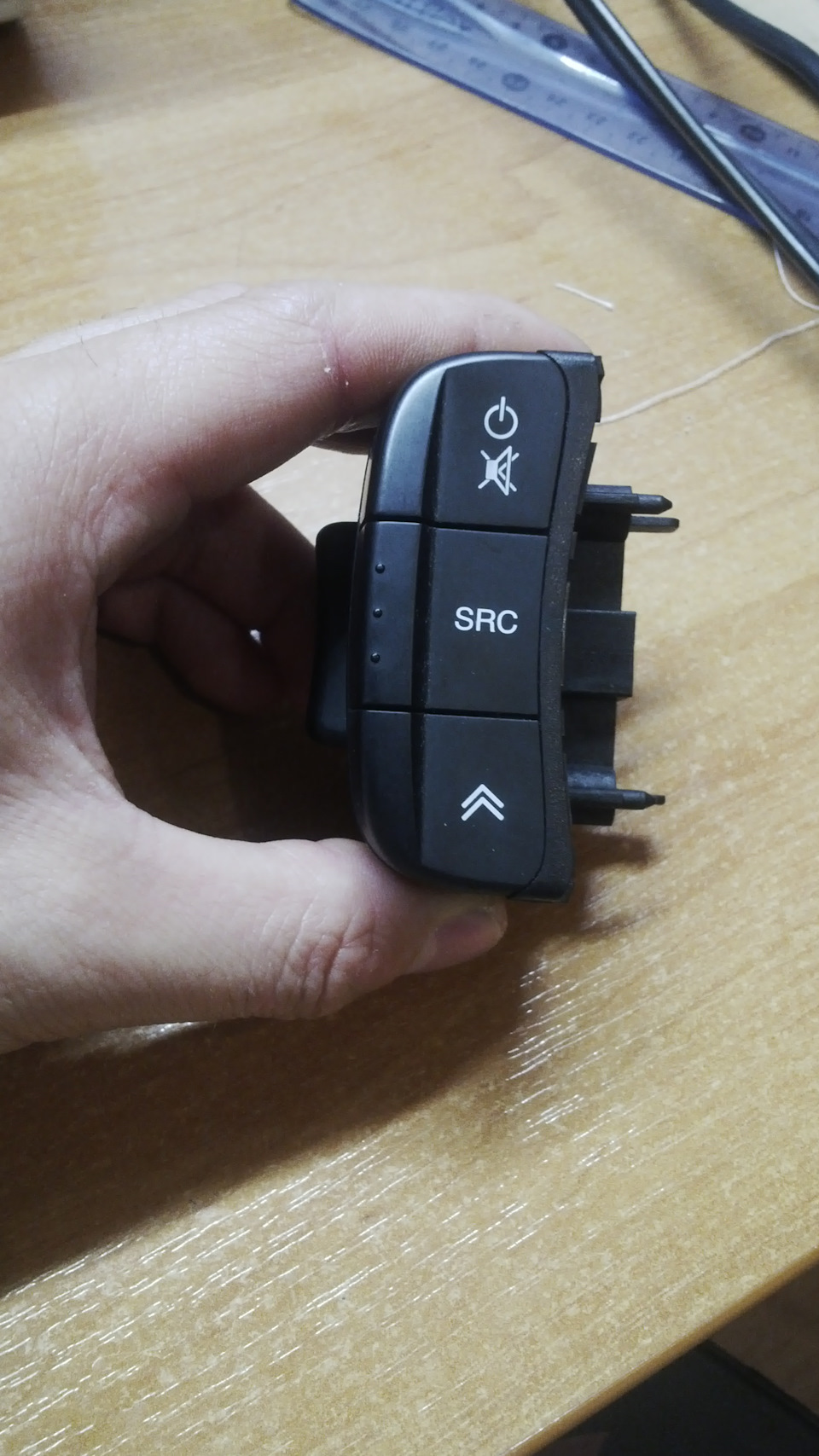

Спочатку планувалося використовувати кнопки керування аудіо від Chevrolet Lacetti, але коли їх отримав схаменувся що вони не підсвічуються), і вирішено було брати кнопки на кермо з OPEL Omega B. Керувався ось цим записом про встановлення самих кнопок. Дуже кропітка робота особливо вирізати в подушці прорізи для кнопок.
Підсвічування білого кольору так як все буде підсвічуватися білим.

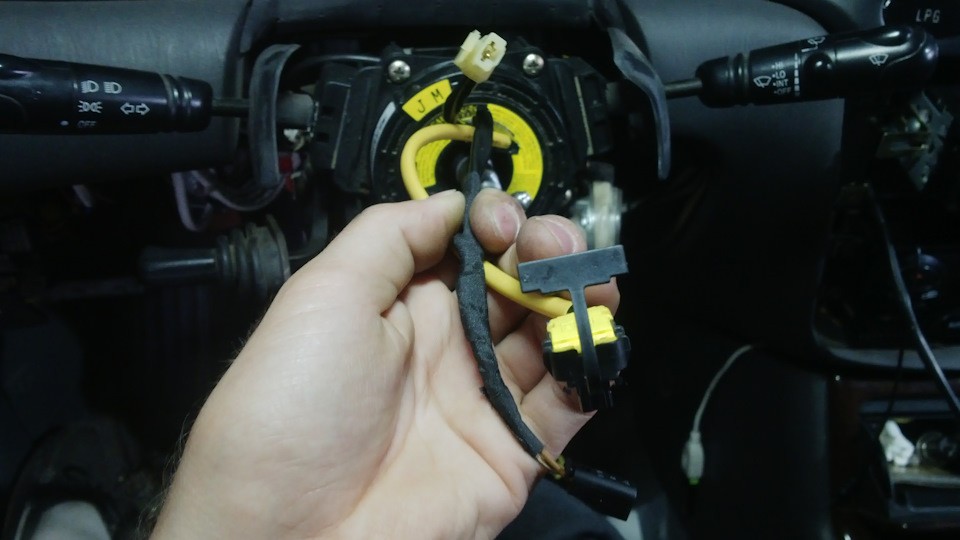

Для зв'язку кнопок і магнітофона потрібен ще й шлейф від Chevrolet Lacetti.
так як кнопки у Lacetti не підсвічуються я вирішив схитрувати використовувати ці два піна для підсвічування і для сигналу провідного пульта магнітофона а мінус взяти з самого керма, але не вийшло, при повороті керма змінювалося опору і команди плуталися, наприклад (робиш голосніше а він перемикає трек і навпаки)
Для обробки команд у кнопках перепаяні резистори, номінали на фото.
Гніздо для провідного пульта знаходиться на задній панелі вашого магнітофона. jack 3.5.
Підсвічування кнопок підключено до дроту який управляє антеною, там +12v з'являється коли включається магнітофон.
За відчуттям дуже зручно, зараз навіть не уявляю собі як без них раніше їздив) ) до хорошого швидко звикаєш).
Пару фоток що встиг сфоткати.

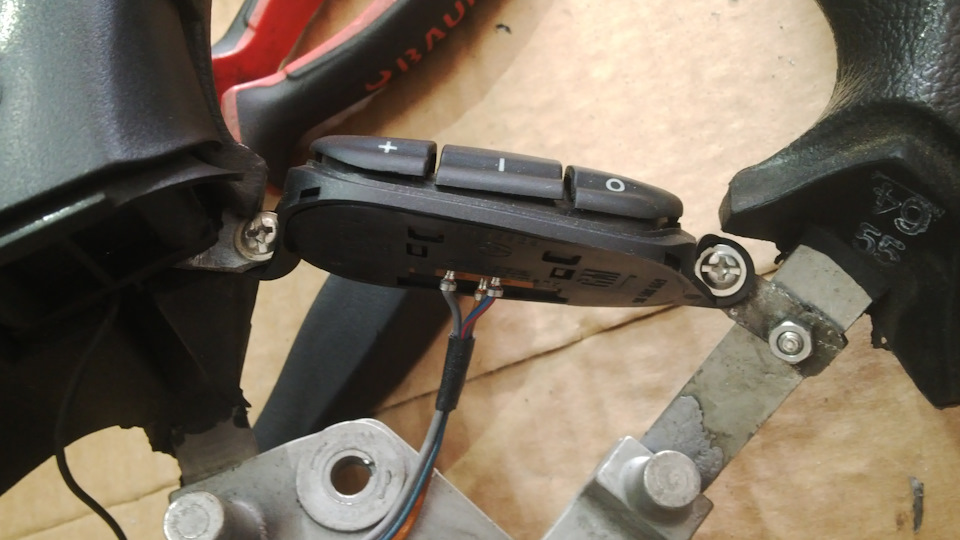

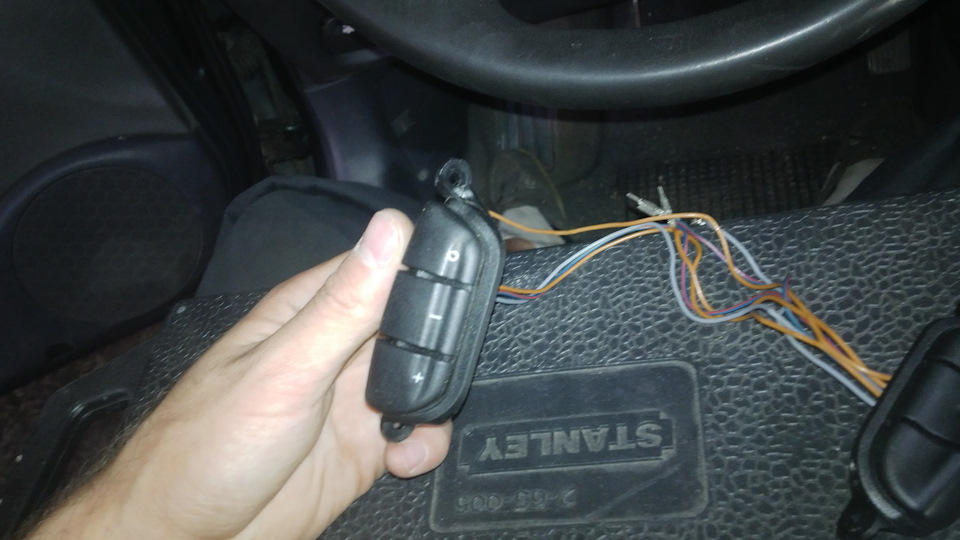

Кнопки від керма OPEL OmegaB
Разаєм для пульта

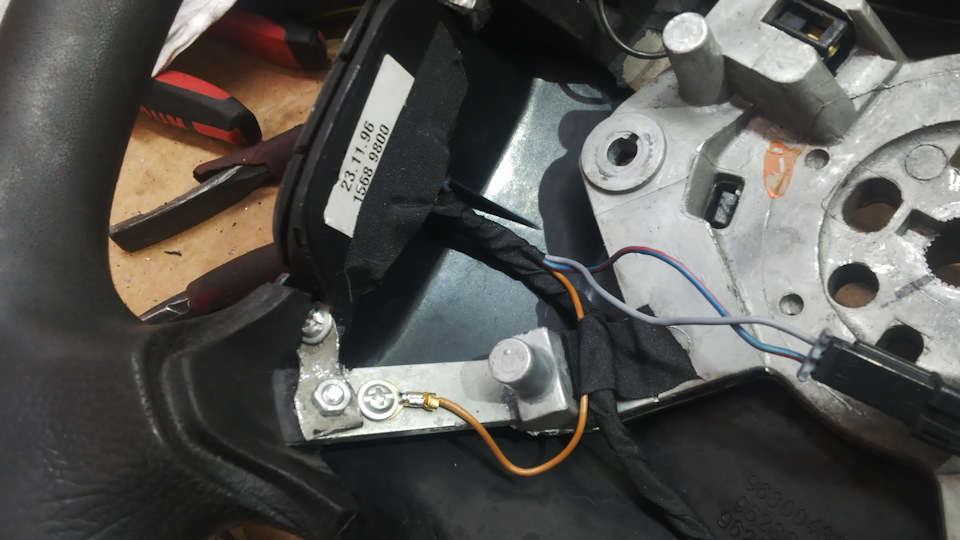

Маленькі кронштейни
Мінус моя помилка, коштувала мені ще одного розбору керма, колонки і все що їх оточує)) Тут видно що доданий ще один пін для підсвічування кнопок а мінус узятий з самого магнітофона
Вид з підсвічуванням
Номінали для функцій











Коментарі(3)
MMV2був 2 роки тому
Міша
Їжджу на Ford Transit Connect Турбоконік SWB 1.8 TDdi
Полтава, Полтавська область
Як кермо зняло? Всі руки збив, саморобний знімач зламав, він не в яку
Avto-Mechanikавторбув 2 роки тому
Відкручуєш гайку але не до кінця, потім ти тягнеш кермо на себе, а твій друг бере наставочку і молотком б'є по валу, але тільки акуратно, щоб не розплескати вал.
sasha19996був 2 роки тому
саша бурдейний
Вінниця, Вінницька область
Класно!
