Запис зовсім короткий. Але про дуже важливий етап правильногоперекидання диференціалів у коробці F23.

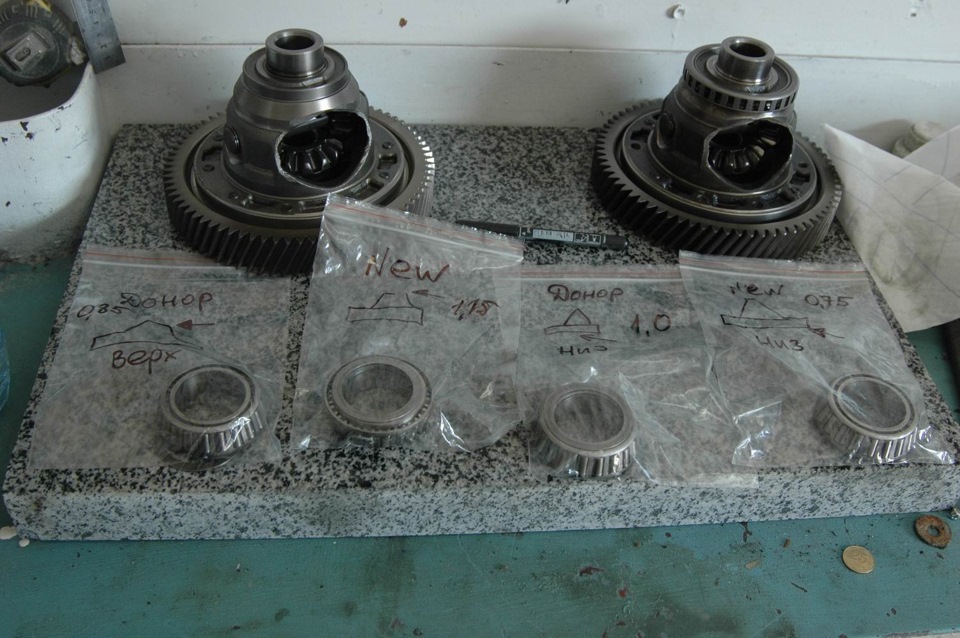

Для початку з донорського ( "старого") дифа знімаємо підшипники, проставні кільця і розкладаємо все по пакетикам.
Потому те саме проробляємо з новим диференціалом.І теж підшипники ікільця розкладаємо по пакетикам.
розібрали, розклали…
А потім промірюємо старий і новий диференціал для обчисленнявідстані між посадковими площинами підшипників та висотою посадкизубчатки головної пари.

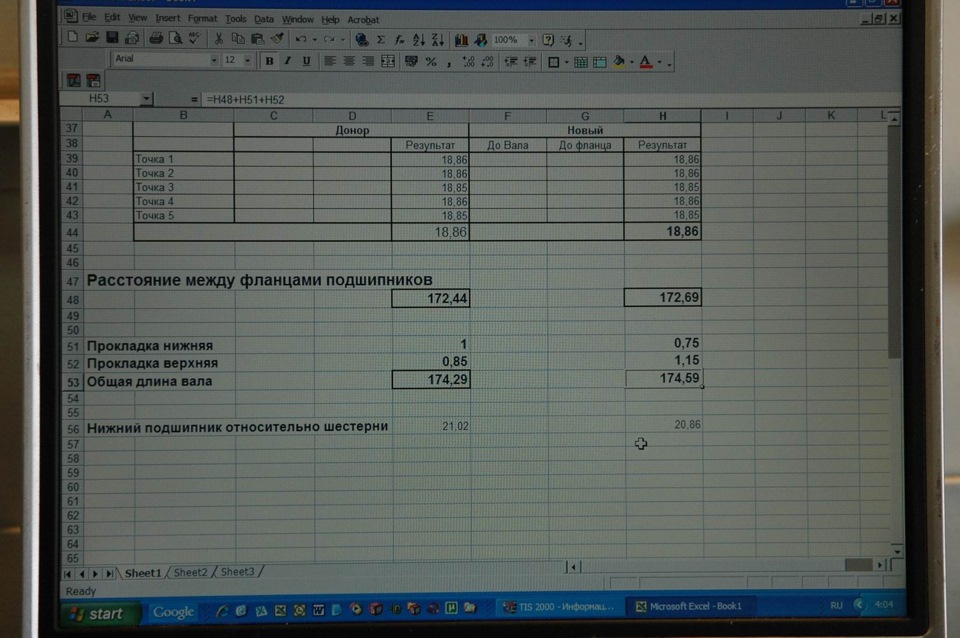

Без ноута в гаражі ніяк… Це все для обчислення товщини прокладокдля нового диференціала в "старому" корпусі.

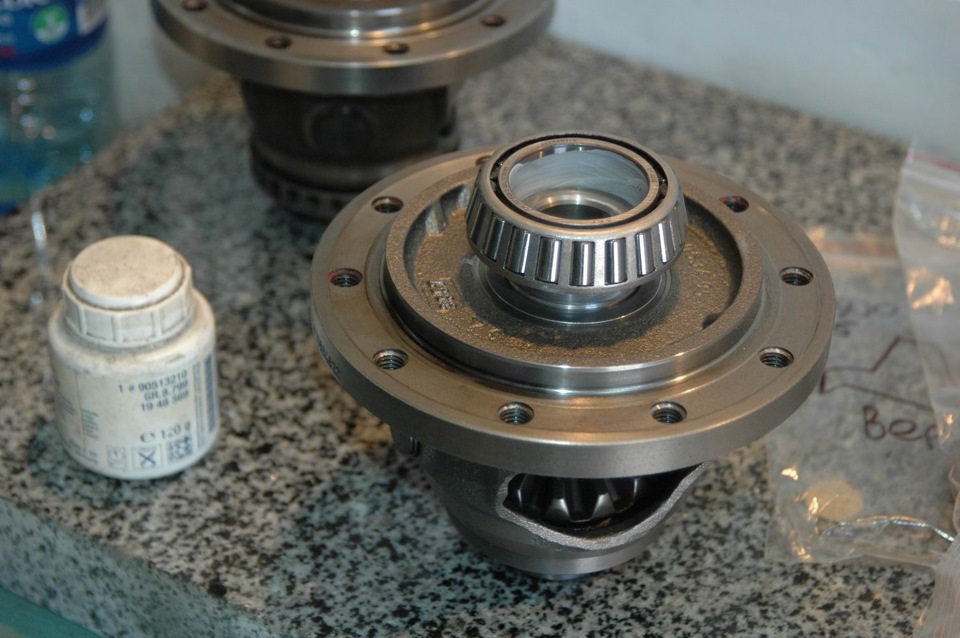

Тепер можна збирати. І підшипник і паста правильні ... Ставимодиференціал в корпус спільно з головним валом для перевірки моментудиффа і плями контакту головної пари:
Проба пера:
< На цьому етапі все вийшло, але остаточно зібрати не вдалося -довелося малювати креслення знімачів для двох хитрих підшипників. Ізнову у виробництво — так що продовження слідує...
ПиСи:Як мірювальну плиту використано "надгробок для хом'яка", асаме шліфована плита граніту 500х300х60мм…
<

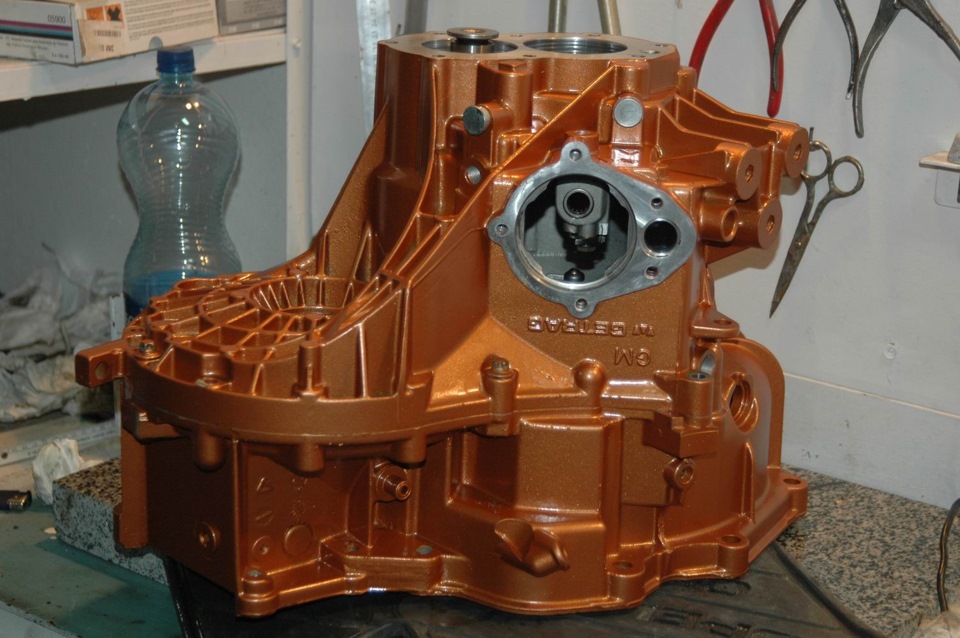

А корпус коробки природно був помитий і пофарбований. Не люблюголий люмінь і все тут :)
