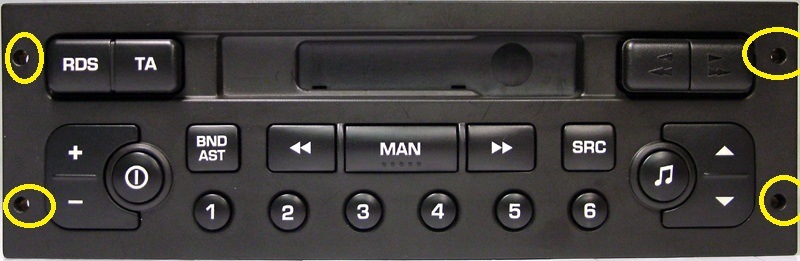

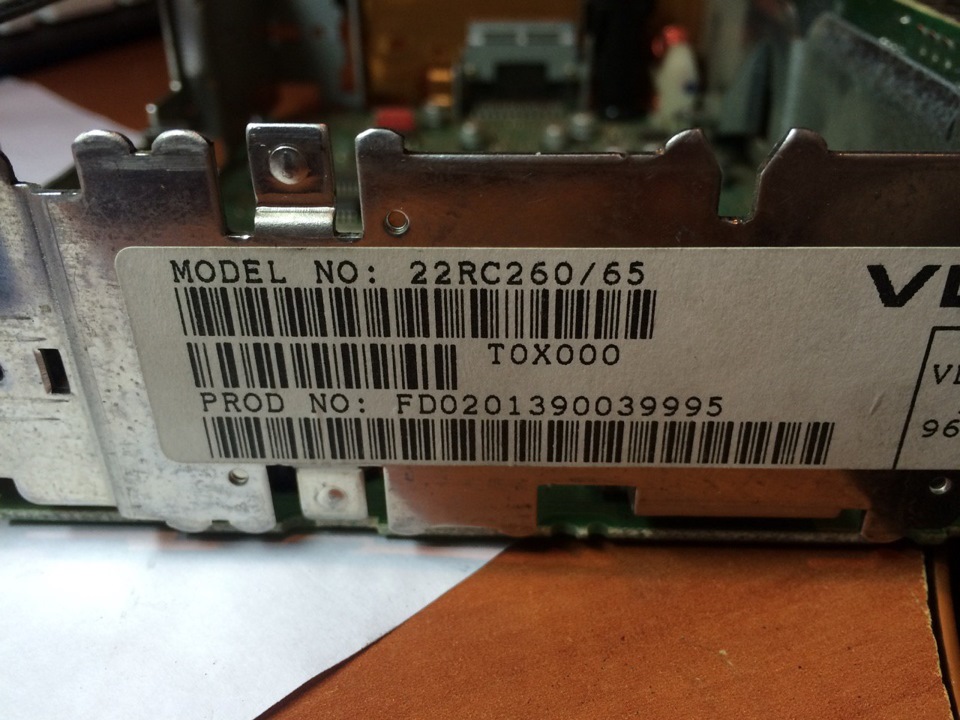

Я дуже великий любитель музики, більше люблю, напевно, тількиякісний звук. Але, це вимагає великих вкладень, а зараз є справиважливіші. Але ж не їздити з радіо та касетами. Вирішив запилятиAUX в штатну магнітолу.Самого лінійного входу виробником непередбачено, тому будемо "колгоспити" нашу плату) Робиться все дужепросто.От і статейка, як. Фронту магнітоли щось підходяще подіаметру і потягнути касетник на себе.Вимкнути 2 фішки (вихід надинаміки, управління), антену. Відкручуємо 2 болта торекс ізнімаємо верхню і нижню кришки, відкручуємо 4 болта торекс, якікріплять модуль касет і виймаємо його.
Кому вже дуже цікаво, тик.

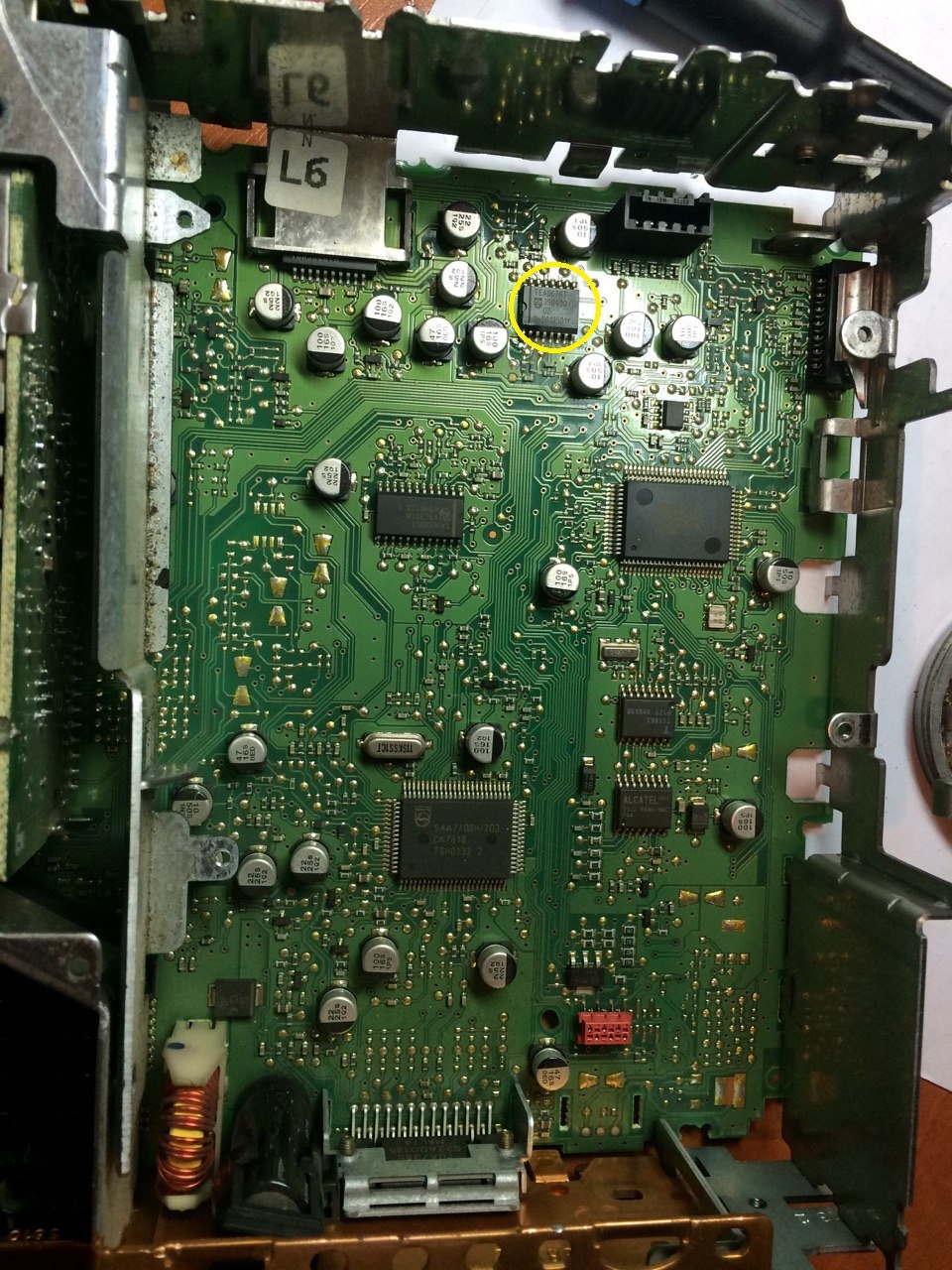

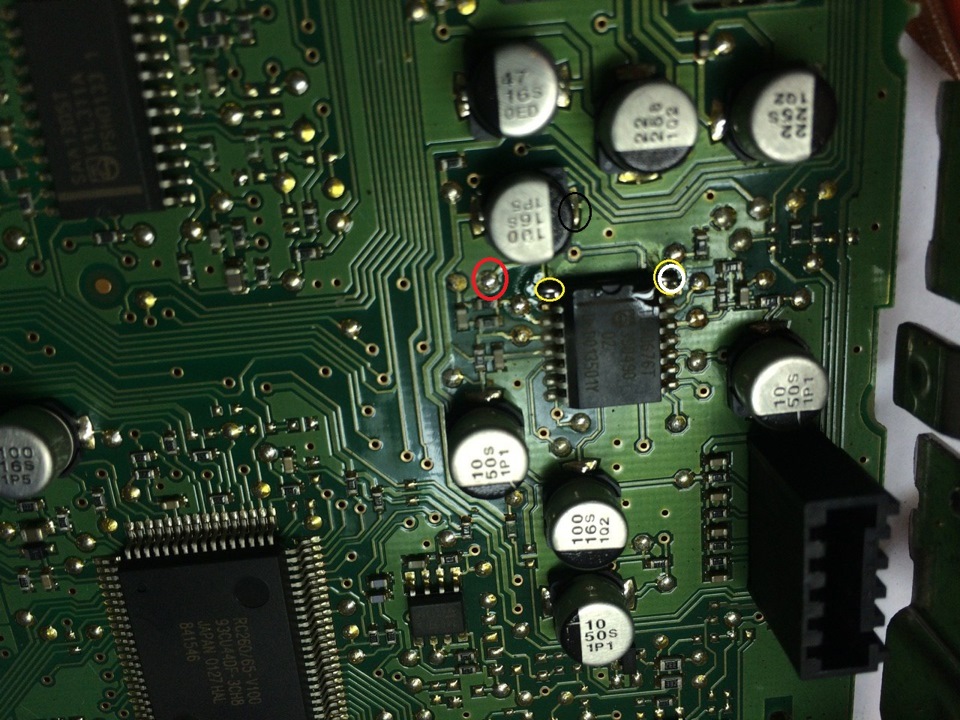

Відпаюємо дві протилежні її ніжки з боку вирізу, припаюємо правийканал, де червоний кружок. Лівий канал – на місце білого гуртка.Землю на будь-який мінус на платі, або на кондер (з боку чорноїсмуги). Я припаював до інших місць на платі, фото було втрачено (.Але хто вміє, може спокійно вибрати інше місце шляхомпродзвонювання) Якщо чути сильний шурхіт або гул, то на місцеприпаювання правого і лівого каналу необхідно припаяти конденсаторна 0, 1мкФ. Тобто між проводом і контактами.
Ці ніжки

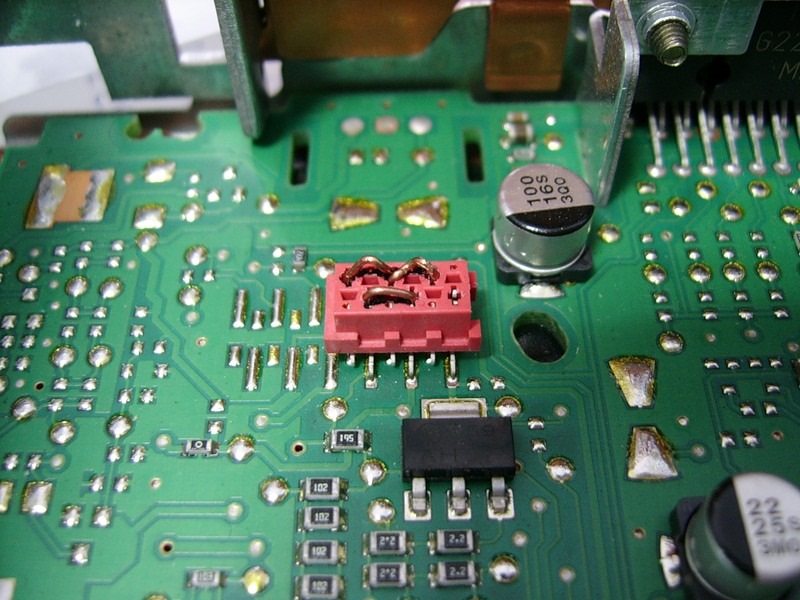

Потім ставимо перемички на конектор з блоку касети, щоб можнабуло перемикати режими на магнітолі.<
Фото не моє, моє занадто невдале) Збираємо в зворотному порядку, моторчик і плату касетного модуля не підключаємо. Я його залишивусередині, хтось викидає. Дивіться самі. Включаємо магнітолу, натискаємо кнопку SRC і радіємо) Кабель я сховав у бардачок)
Не забудьте перед усім процесом купити кабель зі штекером jack3.5mm.
Якщо кабель не підходить, можна купити роз'єм 3.5mm та так самочерез кабель підпаяти його до плати. А потім вбудувати в лицьовупластину магнітоли, кожному своє.
Далі буде
by Verruckt
