Ремонт працюючого ЕГУРу Пежо 307 або як створити собі проблеми) part 1

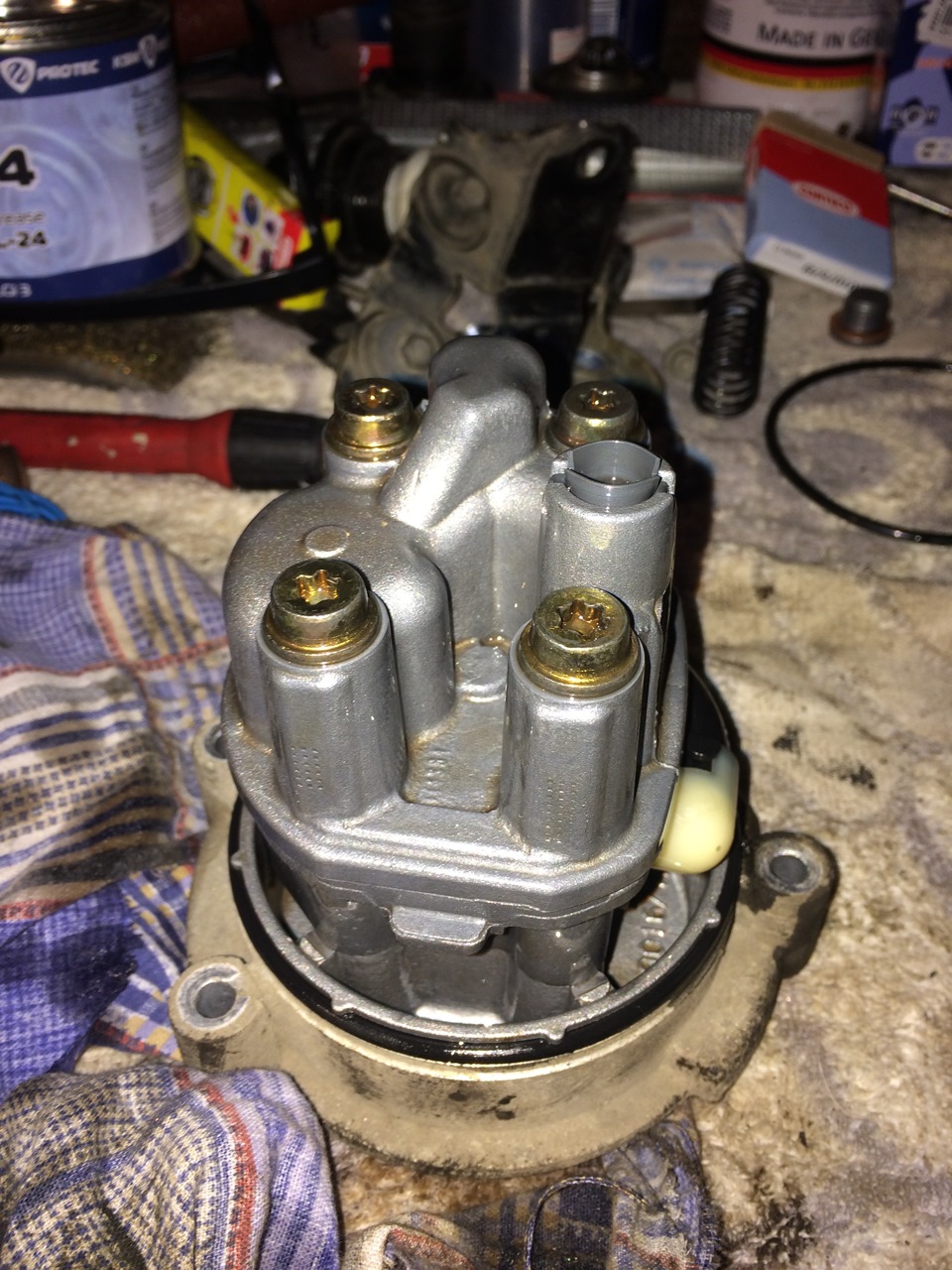

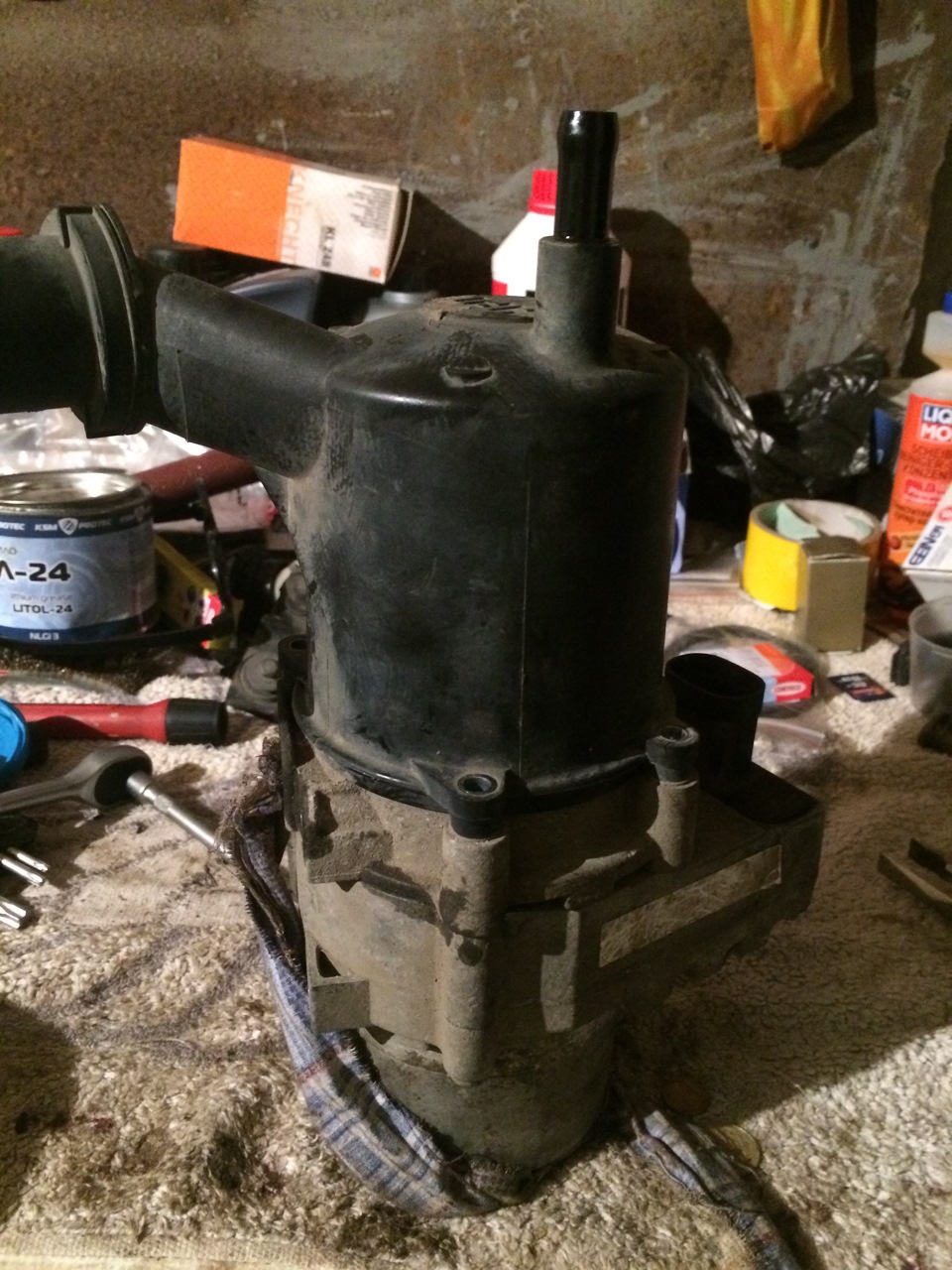

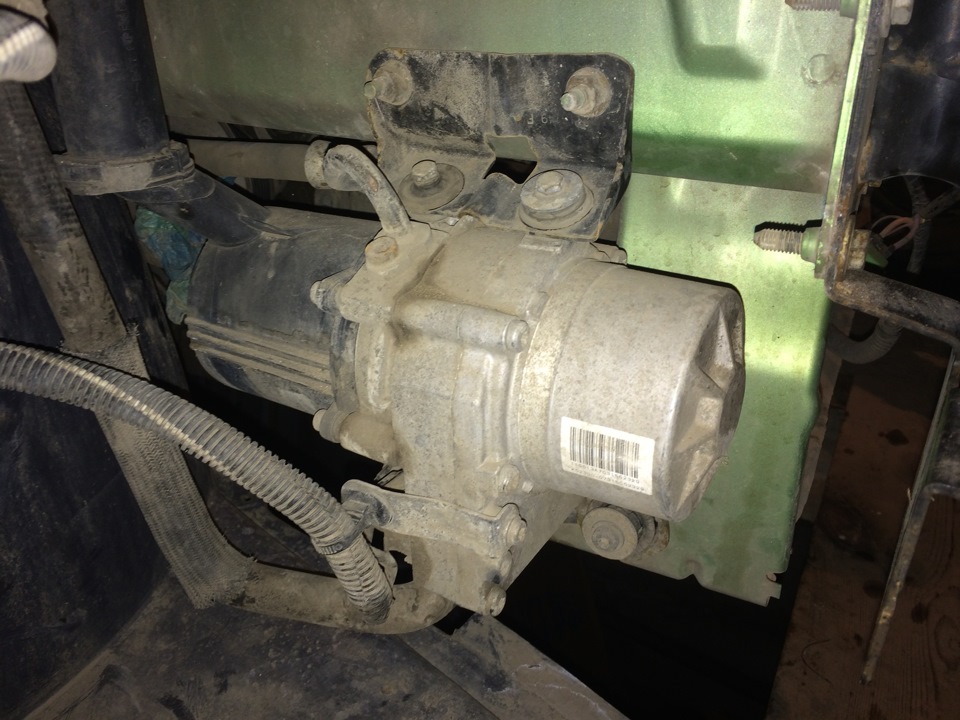

Отже, після того, як машина потрапила в мої неспокійні руки, япочав виправляти косяки. Власне, електро-гідропідсилювач керма (далі ЕГУР) працював цілком справно, але гудів. Руки неспокійні —вирішив я позбувся надокучливого гулу, грішив на підшипникиелектромотора, намагався знайти десь у неті про заміну підшипниківна підсилювачі пежо 307, але пошук не увінчався успіхом — скрізьбула лише заміна сальників, гумок і все. Про болячки наших з вамипідсилювачів керма, закупився всім необхідним і поліз йогорозбирати.Знімаємо підкрилок і бачок омивача, якщо зняти ще йбампер — буде набагато легше. Я ж просто заткнув трубку обратки іпізніше злив всю олію (там його близько 500 мл). І не закусітьущільнювальні кільця на патрубку. Дві гайки кріплення на 13 зверхуі один болт кріплення знизу (торекс 35й, ніби) Знімаємо насос інесемо у зручне і тепле місце) Ось він, винуватець урочистості навесь зріст) Відкручуємо 4 болта кріплення бачка і хутро. Частининасоса (шестигранник там). Акуратно знімаємо бачок з насосом.Половинка раз Половинка два (електромотор з платою управління) +плюс о-ринг, який потрібно замінити Поки що стан пацієнта було нап'ятірку. Далі зняв бачок з механічної частини насоса, бачимокартину:Вирішує я і його розібрати, перевірити зазори, зношування.Сам насос складається із 3х частин. Відкручуємо 4 болти торекс, 40й. Закручені вони з гарним моментом, тому може знадобитисятріскачка. Знімаємо верхню кришку.

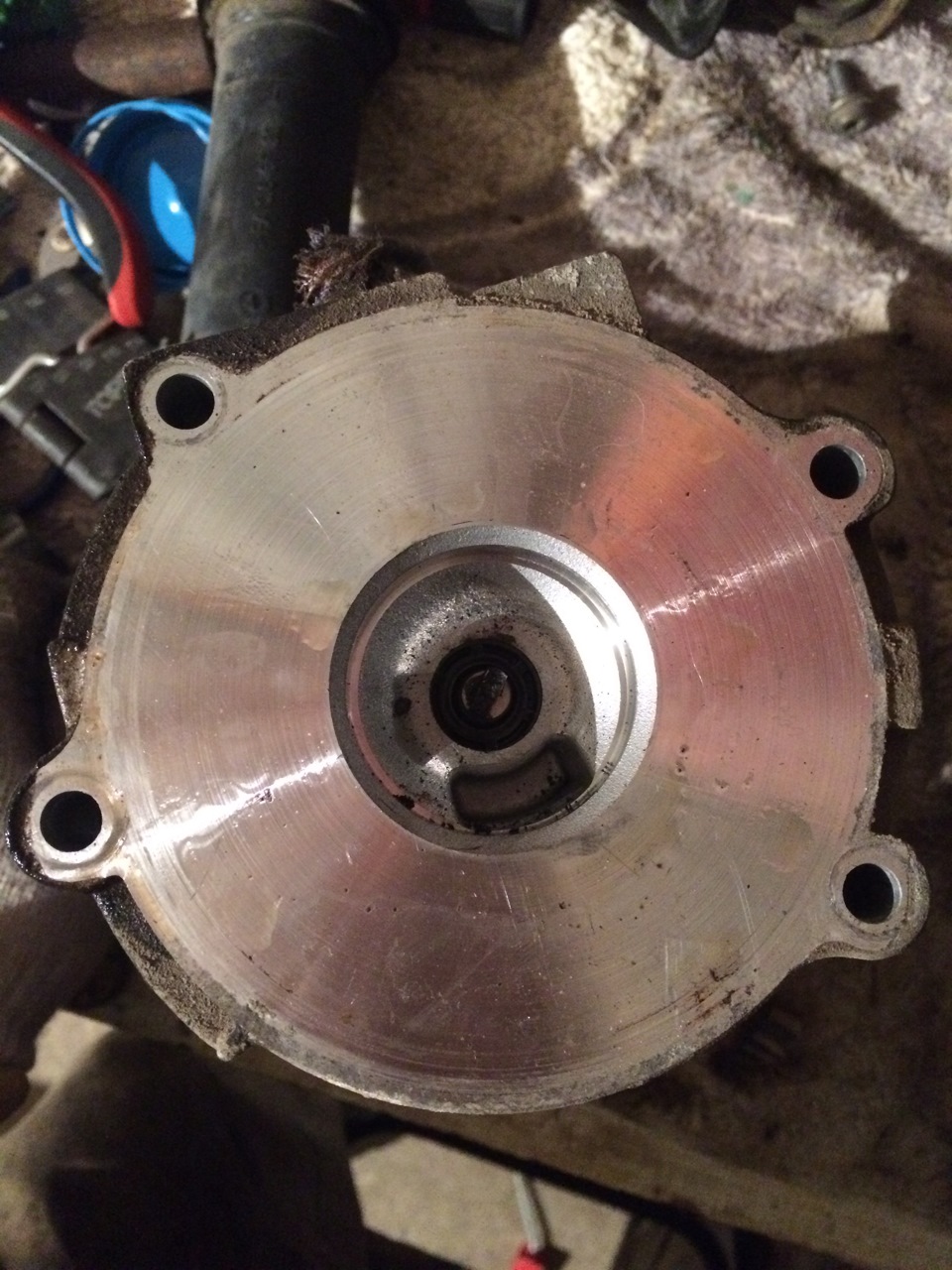

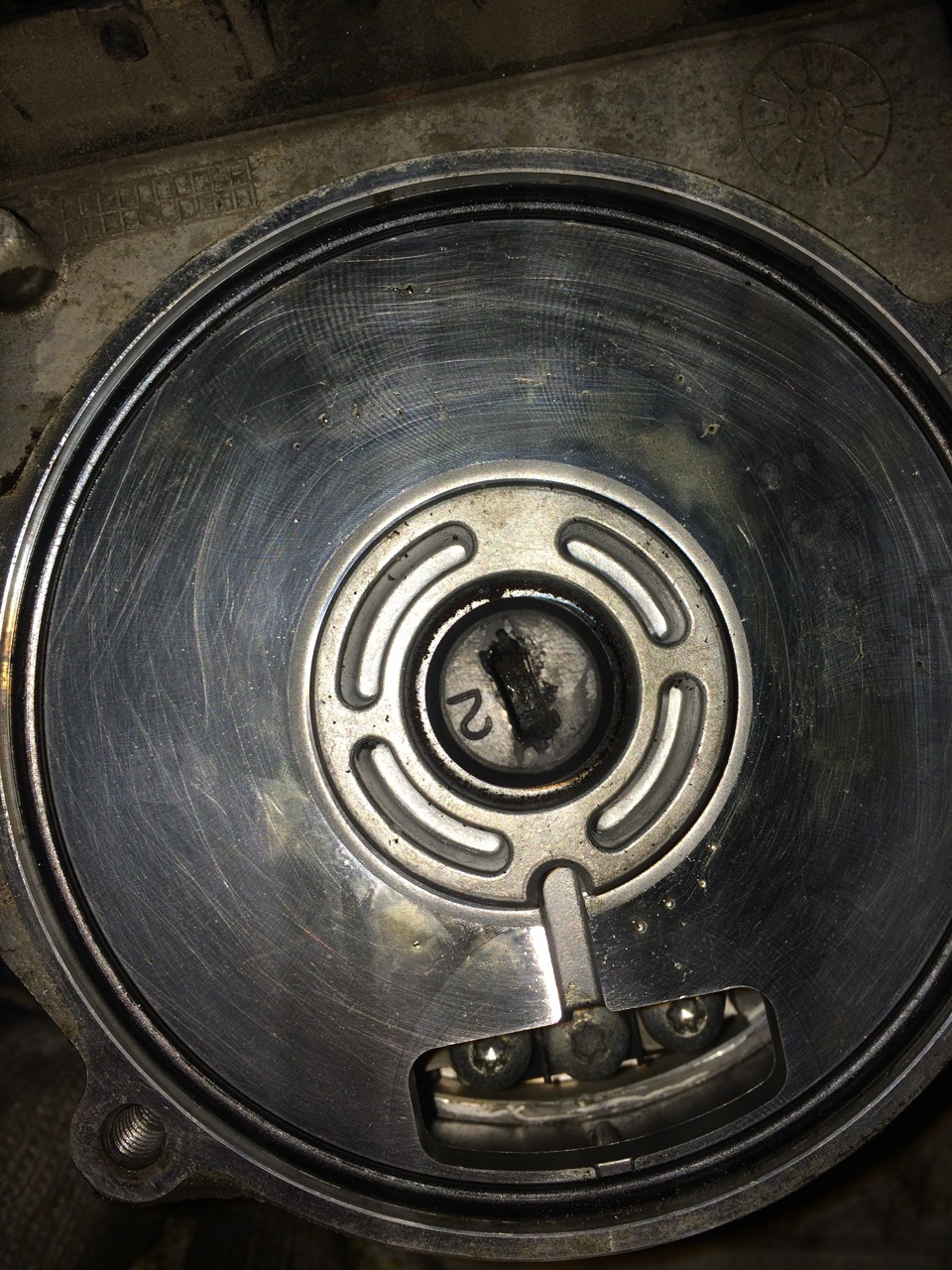

Верхня кришка. Тут, виявляється, теж є кільце ущільнювача. Я йогознімати та заміряти не став, бо нового у мене не було. Але майте наувазі. Що бачимо під кришкою:Звичайний шестерний насос. Якщодивитися зверху, як на фото, нижня ведуча шестерня, верхня —ведена. Обертання провідної шестерні здійснюється протигодинникової стрілки. Зверніть увагу на пружинку) Якщо що, принципроботи шестерні насоса:тик
Пружину виймаємо, під нею кулька, діаметр не виміряв. Думаю, цеякийсь перепускний клапан із обратки в камеру нагнітання. Звичайно, за ідеєю, тиск у нагнітальній камері набагато вищий, але мало, всетрапляється. Раптом вал двигуна проти годинникової стрілки почнекрутити? Усю цю справу краще одразу витягнути, щоб не втратити.Знімаємо середню секцію.
Під пружиною кулька, не втратите. А то я його впустив і годинипідлогу шукав під столом) Виймаємо шестірні:
Тримач з бронзовими втулками, ведена і ведуча шестірні. Набронзових втулках, до речі, канали для змащування валів маслом.Цікава річ:при складанні обов'язково правильно встановіть ці "тримачі". Щоб гумове ущільнення не перекривало виїмку на корпусі (все логічно, тоді масло там просочуватиметься), також на цьомумаленькому тримачі є дві виїмки, видно на фото. Вони служать дляподачі олії на зуби шестерні. Ці канали повинні знаходитисяобов'язково з боку всмоктування. Якщо втулки і проточки в них Якщомасло опиниться в місцях, не призначених для нього, міняйтесальник. Я його змінив, бо заліз туди. Розміри сальника 8-16-7 взявфірми Corteco. Він щільно сидить на своєму посадковому місці, знімається дуже тяжко. Щоб його замінити, потрібно зняти стопорнекільце, "павук". Він сидить лапками нагору і витягнути сам сальник.Сальник і його тримач Замінивши сальник, збираємо все в зворотномупорядку. Якщо всі витирали від олії, то при складанні змастітьновим маслом посадкові місця валом шестерень і зубів, камери, вяких вони обертаються. Ведена шестерня ставиться проточкою на валувгору. Ставимо середню секцію, вона на напрямних, не помилитеся.Вставляєте кульку із пружиною і накриваєте верхньою кришкою. Яспочатку вкрутив два болти і центрував кришку щодо корпусу поотворах інших болтів, потім добряче затягнув. Затягуємо подіагоналі, ну ви знаєте) Ще пара фоточок) Середня частина, отвірдля патрубка всмоктування
середня частина насоса
Верхня частина насоса
>

А ось тут найцікавіше. Біля лівого отвору під болт кріплення видноболт із шестигранною головкою. Це болт пружини перепуску. Тобто, якщо з якоїсь причини, в нагнітальній камері утворюється тиск, вищий за номінальний, пружина всередині стиснеться і відкриєклапан. І олія з камери нагнітання почне надходити в бачок. Осьтакі справи.
На черзі "половинка" з мотором, ч2)

" Ці канали повинні знаходитися обов'язково з боку всмоктування.Якщо втулки і проточки в них Якщо масло опиниться в місцях, непризначених для нього, міняйте сальник. Я його змінив, бо залізтуди. Розміри сальника 8-16-7 взяв фірми Corteco. Він щільно сидитьна своєму посадковому місці, знімається дуже тяжко. Щоб йогозамінити, потрібно зняти стопорне кільце, "павук". Він сидитьлапками нагору і витягнути сам сальник. Сальник і його тримачЗамінивши сальник, збираємо все в зворотному порядку. Якщо всівитирали від олії, то при складанні змастіть новим маслом посадковімісця валом шестерень і зубів, камери, в яких вони обертаються.Ведена шестерня ставиться проточкою на валу вгору. Ставимо середнюсекцію, вона на напрямних, не помилитеся. Вставляєте кульку ізпружиною і накриваєте верхньою кришкою. Я спочатку вкрутив дваболти і центрував кришку щодо корпусу по отворах інших болтів, потім добряче затягнув. Затягуємо по діагоналі, ну ви знаєте) Щепара фоточок) Середня частина, отвір для патрубка всмоктування
