Відразу подумав--воно.
Відкрив капот, поторкав моторчик насоса---не дзижчить.. Постукав поньому--заробив. -Щітки моторчика стерлися.
Порився в інтернеті, почитав як ці моторчики розбирають, якіставлять щітки.
Щітки ставлять розміром 5*5*10мм, забігаючи на перед скажу-в моємуу випадку розмір був 4*4*10 (оригінальний номер насоса0018351164)
По порядку:
1 стравлюємо тиск в системі охолодження (якщо воно є)відкривши кришку розширювального бачка на підлогу обороту і назадзакручуємо.

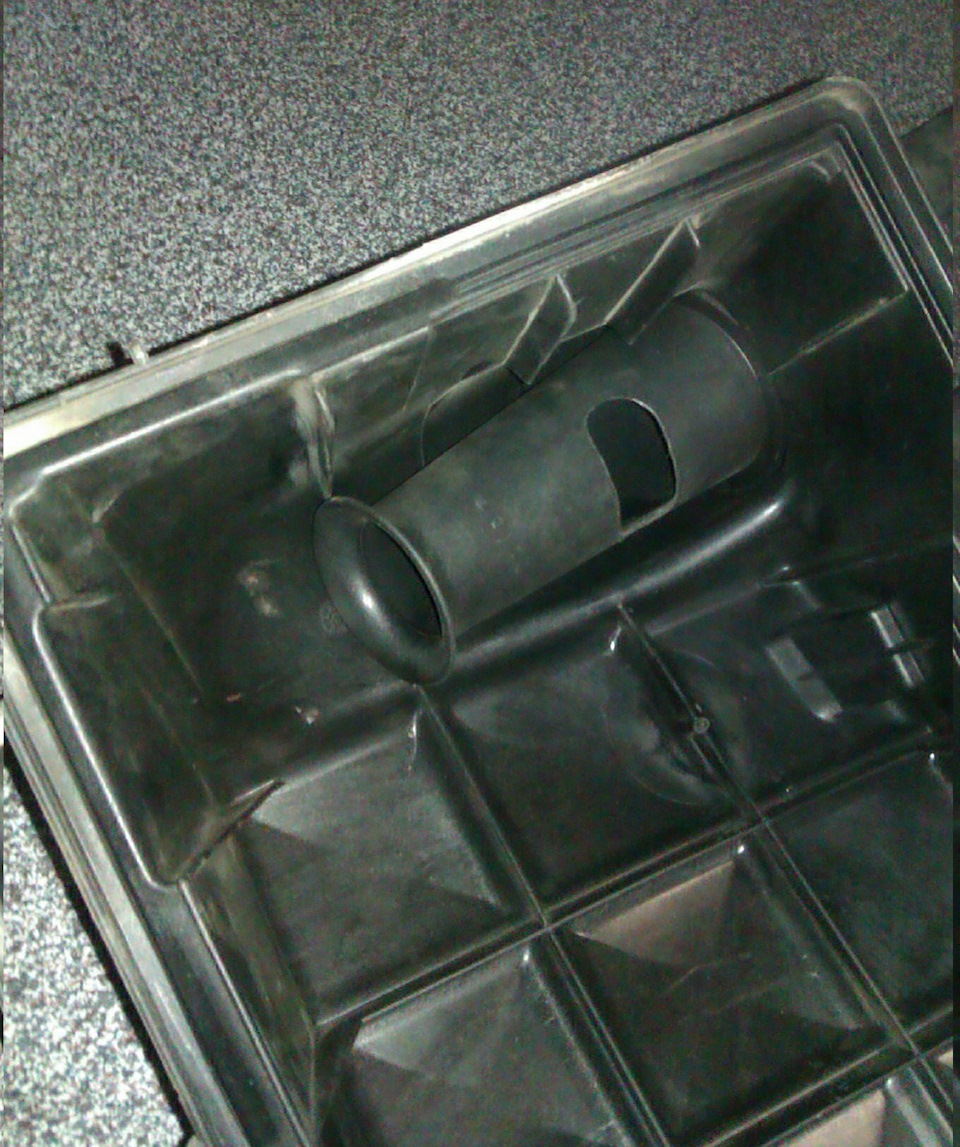

2 знімаємо кришку повітряного фільтра (хомут гофри -торцевийключ на 7) Додаткове віконце в дудці, шум впуску відчутно незбільшує, але дає хорошу збільшення потужності в режимімаксимальних навантажень (великі оберти і велике відкриттядроселя). 3 витягуємо корпус фільтра

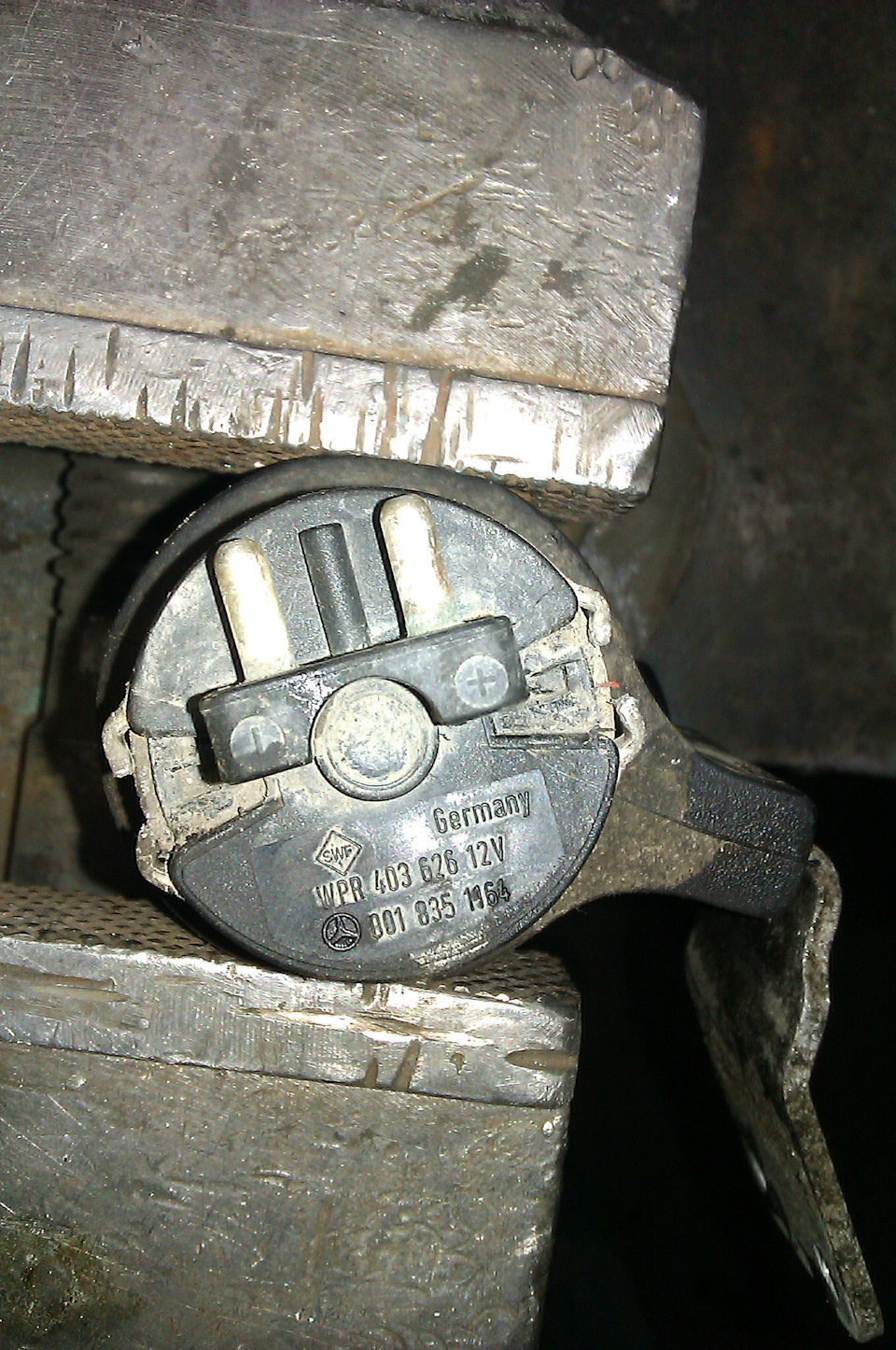

4 від'єднуємо роз'єм насоса, відкушуємо хомут, якимпристебнути провід до корпусу насоса

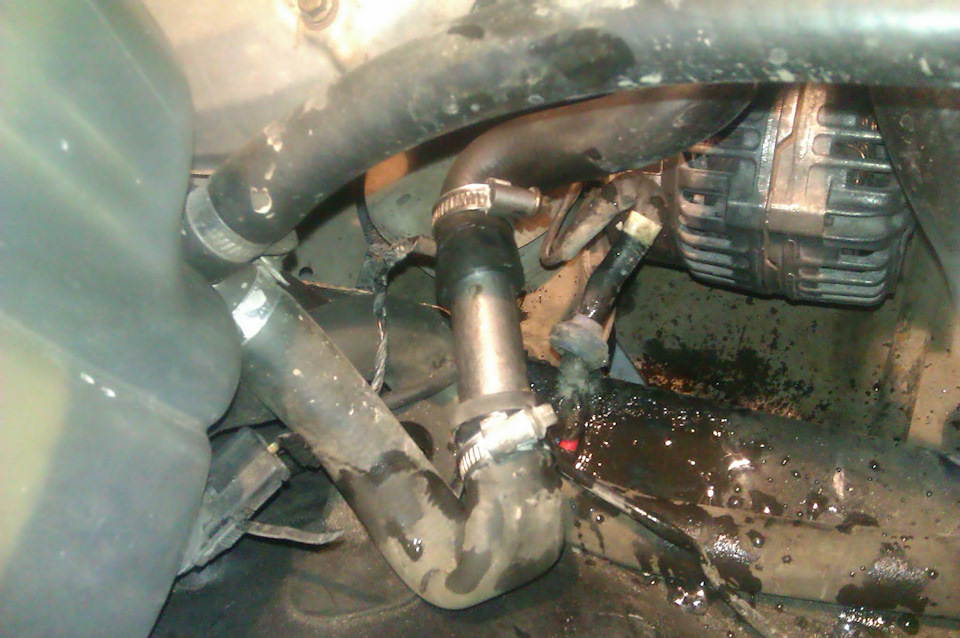

5 відкручуємо від лонжерона кронштейн насоса (два саморізи зкапелюшком на 10)
6 послаблюємо хомути патрубків насоса (торцевий ключ на6)
< b> 7 знімаємо патрубки з насоса і глушим пробкою діаметром21-22мм.
я знайшов шматок трубки діаметром на 22, тому одяг патрубки наобидві сторони.

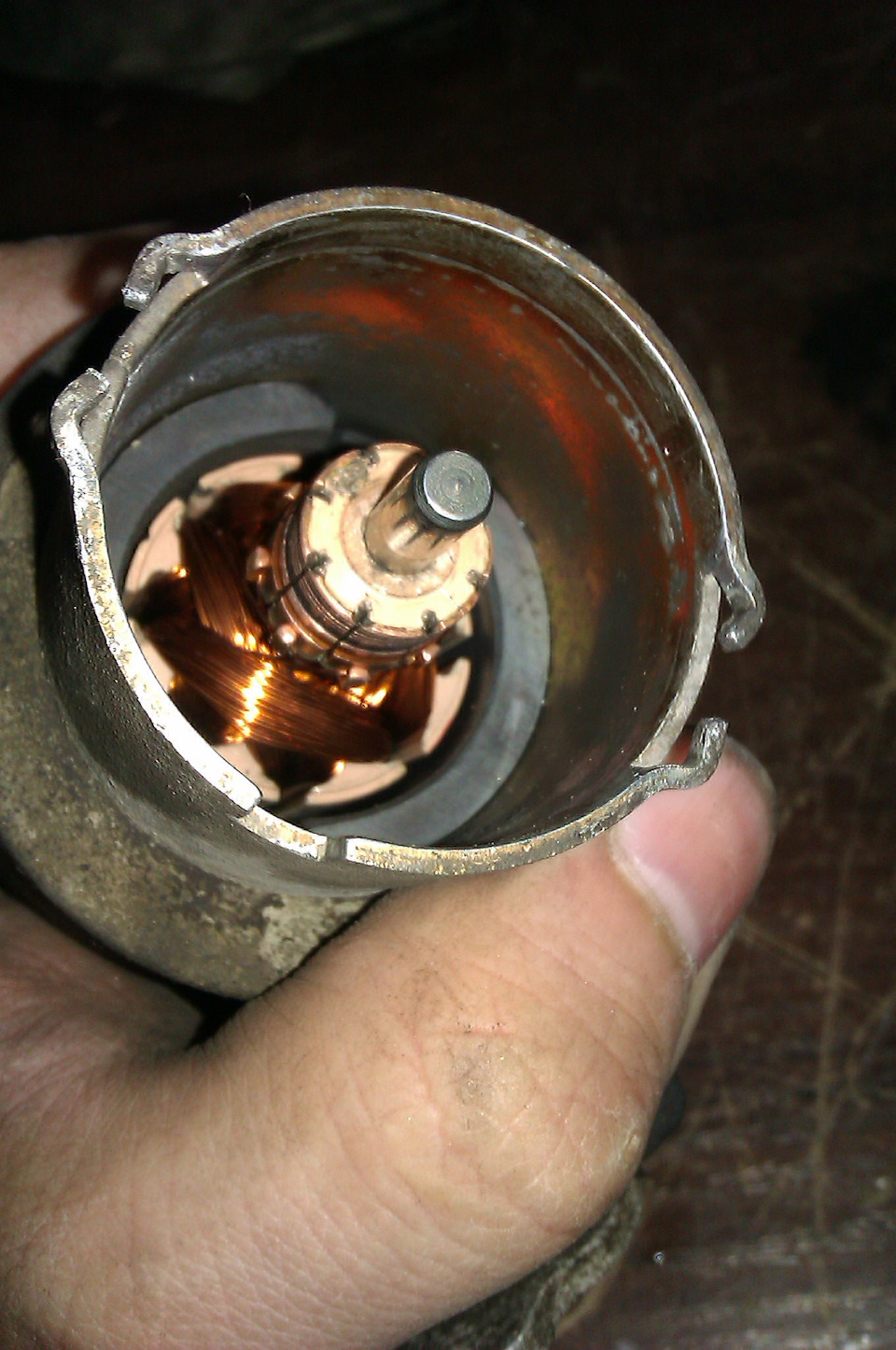

8 розбираємо моторчик--відгинаємо загнуті "усики" корпусуплоскою викруткою
метал досить товстий, але м'який, тому розігнути виявилосяпростіше, ніж думалося

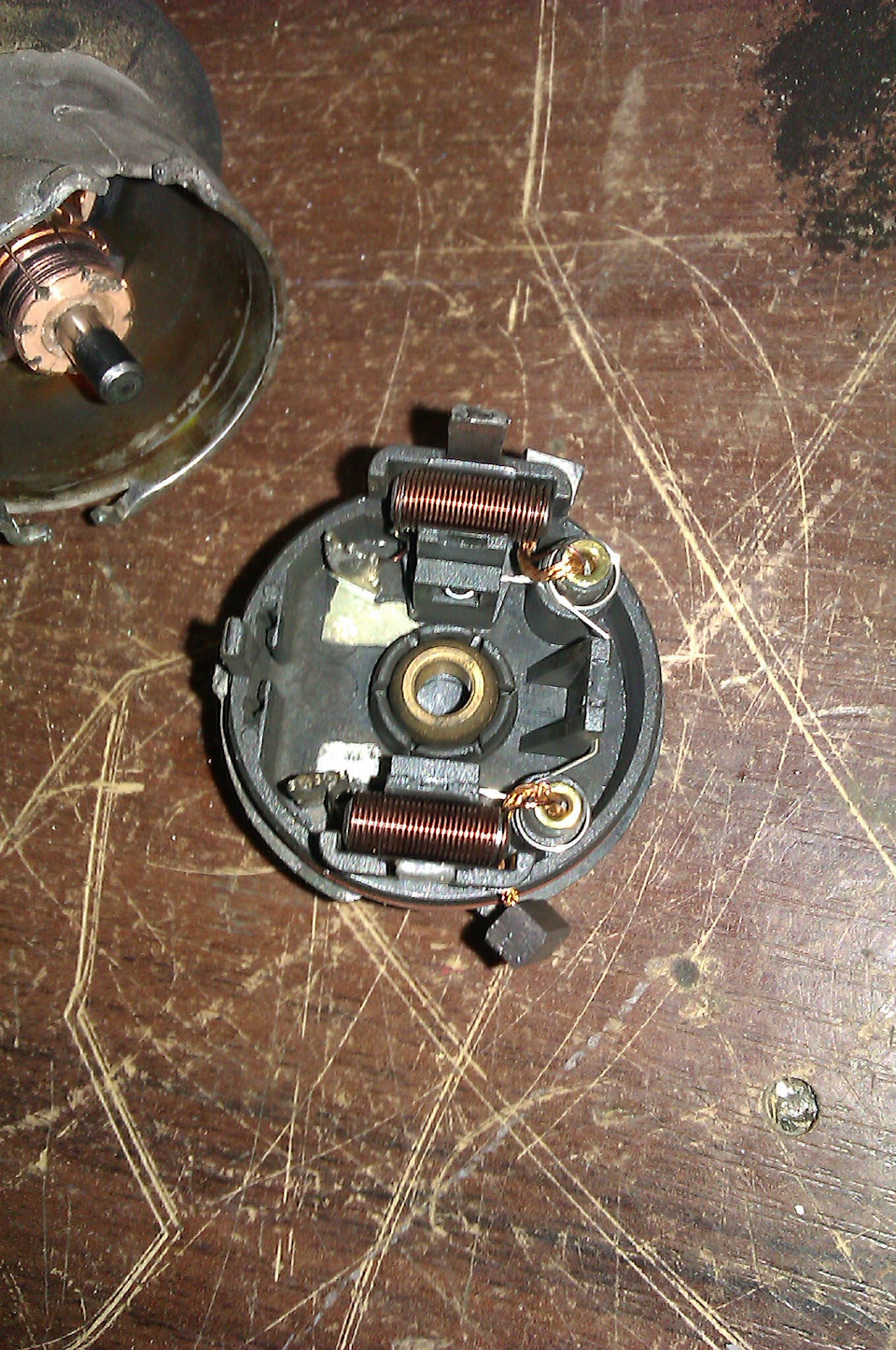

9 знімаємо пластикову кришку
10 чистимо колектор якоря наждачкою
бо я розбирав моторчик з однієї сторони, то якір не витягував
тому однією рукою притискав якір убік (щоб він не прокручувався)іншою рукою чистив якір.
11 добре продуємо якір з корпусом
виходить якось так
і пластикову кришку
12 b> витягуємо залишки щіток, відкушуємо їх повідки, залишившишматочок довжиною +/-4мм для того, щоб припаяти повідці новихщіток.
13 вимірюємо старі щітки.
<
ТАДАМ! їх розмір, у моєму випадку 4*4 і довжиною близько 10 мм, ане 5*5, як пишуть.
орієнтуючись на розмір 5*5*10, я підібрав два варіанти щіток
5 *7*15 номер по карго 140371
5*6, 5*12, 5 номер по карго FX422
тут два нюанси-щітки повинні бути міднографітовими (тоді їхвистачить надовго), повідець повинен виходити збоку.
купив 140371 тому, що вони були
14 підточуємо щітки до потрібних розмірів (4*4* 10)
рідні стерті щітки і нові, хендмейд )
15 вставляємо щітки в корпус, відміряємо якої довжиниповинні бути повідки, укорочуємо та припаюємо їх.
16 найцікавіше---Складання насоса.
промазуємо червоне ущільнювальне колечко силіконом для того, щобпри складанні воно легше входило в корпус моторчика.
олітову шайбу одягаємо на якір (на фото немає, вона стояла міжторцем якоря і втулкою в кришці)
17 щітки максимально виштовхуємо зсередини назовні, так щобязичок завзятих пружинок тиснув убік щітки, тим самим фіксуючиїї.
18 акуратно одягаємо кришку на якір і вштовхуємо, злегкапрокручуючи по сторонах, всередину корпусу.
Але не до кінця, потрібно залишити невелику щілину, щоб втиснути (тонким дротом, голкою, викруткою) щітку всередину.
19 вдавлюємо по черзі щітки (коли щітка трохи підевсередину, пружинка почне притискати її до колектора якоря) іостаточно садимо кришку на місце.
20 обстукуємо корпус в районі щіток (для того щоб щіткизайняли своє місце)
21 перевіряємо чи стали щітки на місце - подаємо 12 вольт наконтакти кришки. Якщо дзижчить, значить ОК, якщо ні, значитьзнімаємо кришку, поправляємо щітки і знову пробуємо збирати.
з першого, другого і напевно третього разу нічого не вийде))
22 загинаємо вусики назад
23 подаємо 12 вольт на контакти моторчика, притираємо щіткив обох напрямках (змінюючи полярність підключення)
24 збираємо все на місце у зворотному порядку
25 перевіряємо рівень ОЖ, при необхідності доливаємо.
> корисні посилання для підбору щіток:
раз
два
дивимося щітки для генератора.
