Відкриття багажника з пульта сигналізації.

Реалізував днями відкриття багажника через сигналку. Ну і раз вжеелектропривод так і встановив кнопку приводу в салоні. Спершу невважав цю фічу "життєво важливою", проте сигналом до такого рішеннястала раптова відмова механічного замку, коли приводом тросабагажник раптом перестав відкриватися.Як виявилося в місцізіткнення важеля приводу із замком метал зник у місці зіткнення, тоді вирішив це підігнувши важіль щоб відмикав замок ще не сточениммісцем.
p>

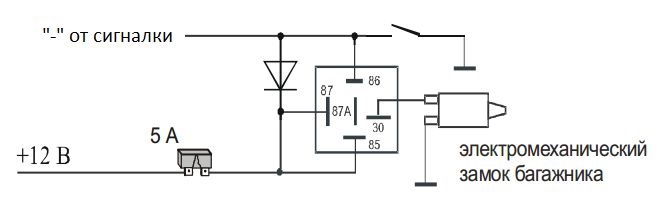

Для реалізації взята схема з інструкції до сигналки, змінимо їїтільки додавши кнопку. Схема включення. Сигналка на борту, а закомпонентами, що бракують, вирушаємо на ринок.
Куплюємо:

1. Реле з роз'ємом.

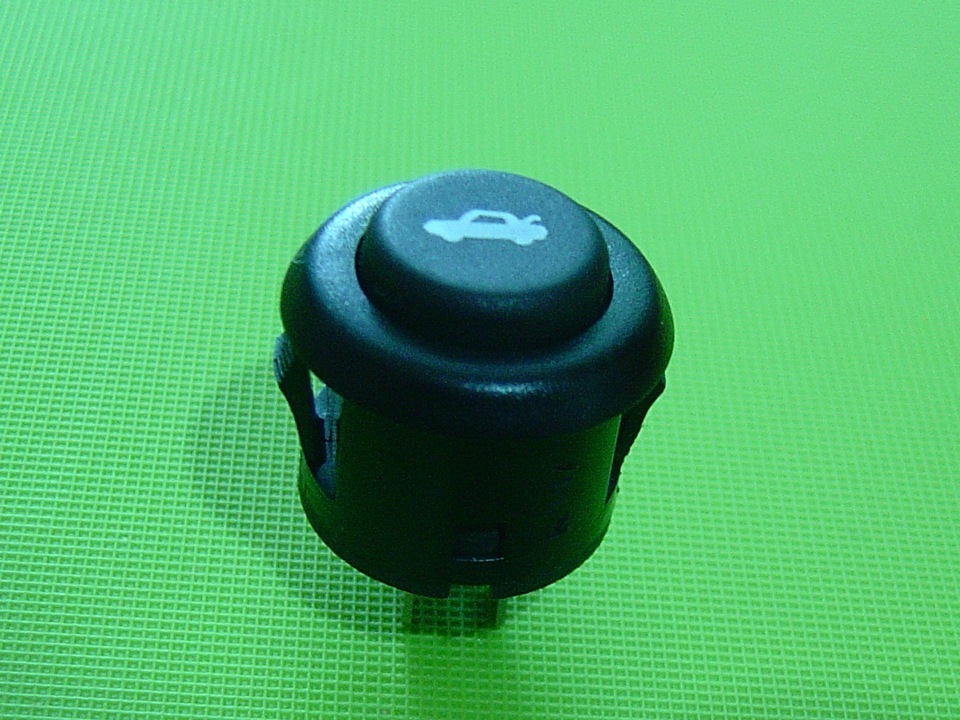

2. Кнопку багажника від ВАЗ-2110.
Кнопка від ВАЗ-2110 Відмінно входить в панель регулювання коректорафар. .
Панель з ел. Регулювання дзеркал.

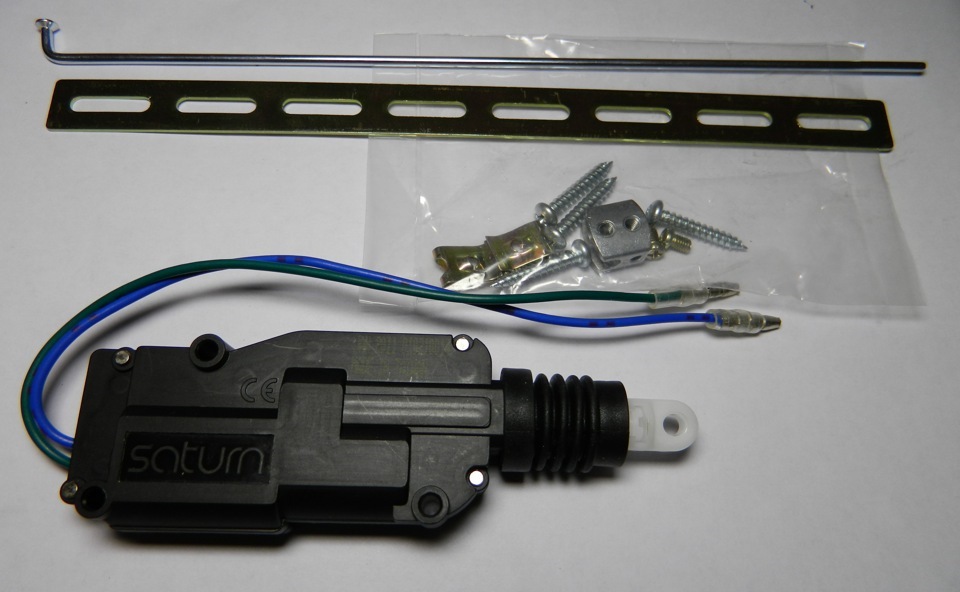

4. Актуатор 12В
5. Врізне гніздо запобіжника і запобіжник на 5А. Панель 3. Купив нарозбиранні щоб не різати рідну, а також кнопка від 2110 ідеальноставати в отвір після демонтажу ручки регулювання дзеркал .

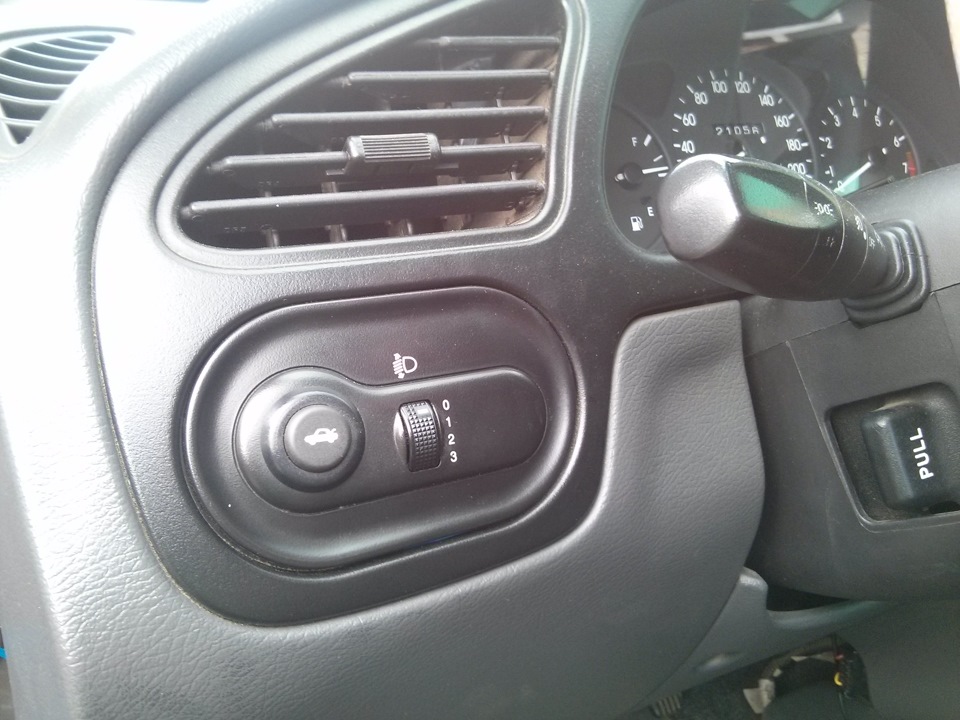

Приступаємо! Після монтажу кнопки вийшло ось так. Розташуваннякнопки відкривання багажника. Кнопка натискається досить туго згучним клацанням. Якщо клацання не в плюс то "тугість" дуже доречі, допоможе уникнути випадкових натискань. Актуатор змонтував укришку багажника, приєднавши до нього тягу від сердечника замку (того що з ключем). Замок у мене спочатку був закис на смерть іключем не відкривався, так що нічого не втрачаю. Досить багато часупішло на прокладку кабелю до торпедо. Начебто все просто, але паругодин довелося поколупатися. Кабель запакував у гофру. Колидовелося збирати електроніку згадав, що забув взяти діод. А ядалеко від дому у вихідний день. Що ж робити? Згадав що у мене вмашині пару зайвих китайських адаптерів 12V-5V. Там має бути.Розбираю перший. Є!
Донор.

напруга з котушки виникає ЕРС самоіндукції та індукційний струм узворотному напрямку. Може теоретично підпалити каскад доп. Каналусигналізації. Встановивши діод котушка при знятті з неї напругирозряджатиметься через діод, а не через сигналізацію.

Випаюю, продзвонюю. Робітник. Спаюю схему. Монтую в авто. Пробую -0 реакції. Шукаємо причину. Запобіжник "все". WTF? ! Пройшовся засхемою - все правильно, полярність діода коректна. WTF? ! Гаразд, продовжимо наступного разу, вечоріє, запобіжників більше немає.

Наступний раз — через тиждень. Захопив діоди. Запобіжники.Ставлю запобіжник – пробую – горить! :) Ну якщо схема вірна, а вонавірна - що ж може коротити? Тільки діод, проводка все, та в гофрі.Відкушую його і відключивши вихід сигналу, щоб не підпалити йогоіндукційним струмом реле. Пробую — реле та актуаторспрацьовують.
Остаточно відкушую діод і продзвонюю — так і є — пробитий. Дивно.Чи що при паянні перегріло? А може, просто позамежні для ньогорежими, Міняю діод на новий, пробую — все працює.

У процесі складання. Сині – земля від кнопки/сигналки; червоний +; помаранчевий - до навантаження. Збираю все і монтую під торпедо. Неміг знайти де взяти землю для кнопки, зайвий раз "врізатися"принципово не хочу. Не став морочитися і пристосував під пластиковекріплення джгута проводки.
Земля! Як працює з пульта сигналки:Встановлювати поршень аботорсіон відкриваючий багажник у планах не передбачаю. Поточнаконфігурація дозволяє відкрити багажник, залишивши кришкуприпущеної. Приховуючи таким чином вміст від опадів та цікавих очей:)
Отдельно зручністю стало те, що, перебуваючи на вулиці, не потрібнозгинатися до рівня підлоги, щоб потягнути за ручку відмиканнябагажника.
