Ще з часу доопрацювання фар хотів реалізувати американськігабарити — тобто поворотник є і габаритом і поворотником.
І так приступимо…
Що? буде потрібно:
-2 реле 5-ти контактних, я купив 75.3777;
-2 діода, IN5819 або аналог на 25 вольт;
-2 конденсатора на 4700 мф 25 вольт;
-проводи різних кольорів;
-2 роз'єми для реле;
-трохи клемок;
-термоусадка, ізолента.

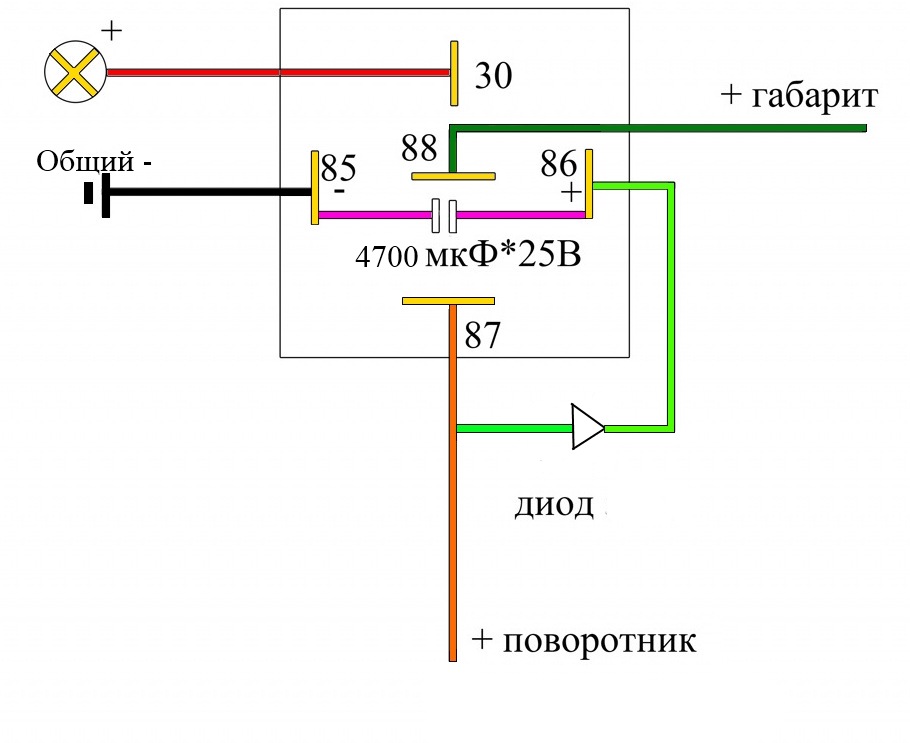

Збираємо все згідно зі схемою, чесно взятою уsemidrover, трохи допрацював її для наочності.
<Всі дроти та клемки ретельно пропиваємо…збираємо на вік же…

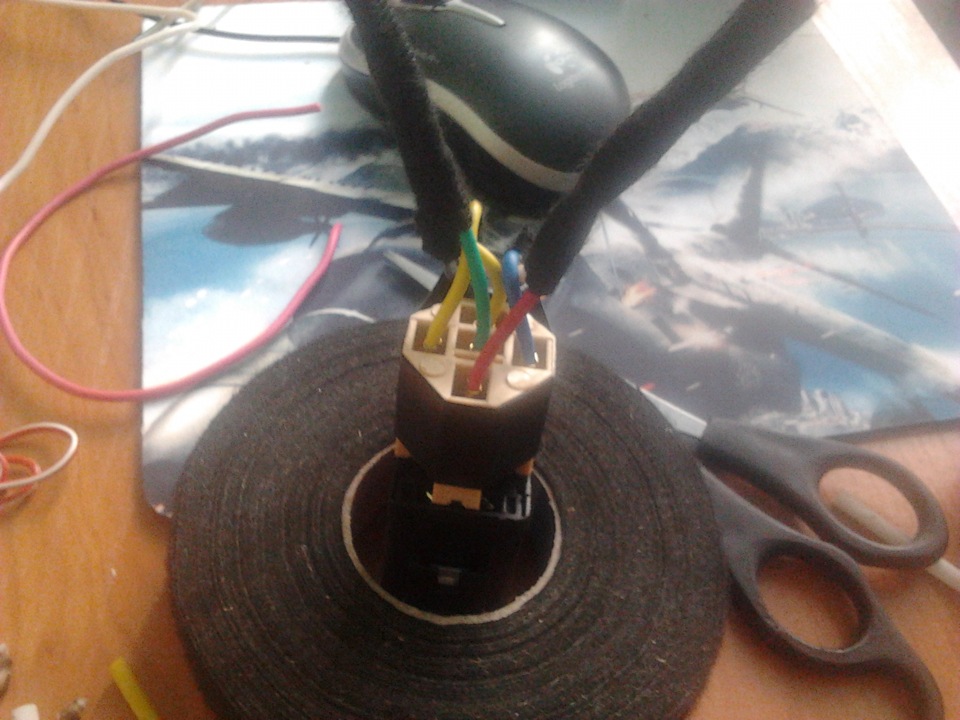

Вигляд зібраної схеми:
Тепер з радісним виглядом йдемо до машини і прикручуємо на місце...Принагідно до цієї схеми були підв'язані і ДХО — в режимі поворотутак підморгує ліва або права дхо.

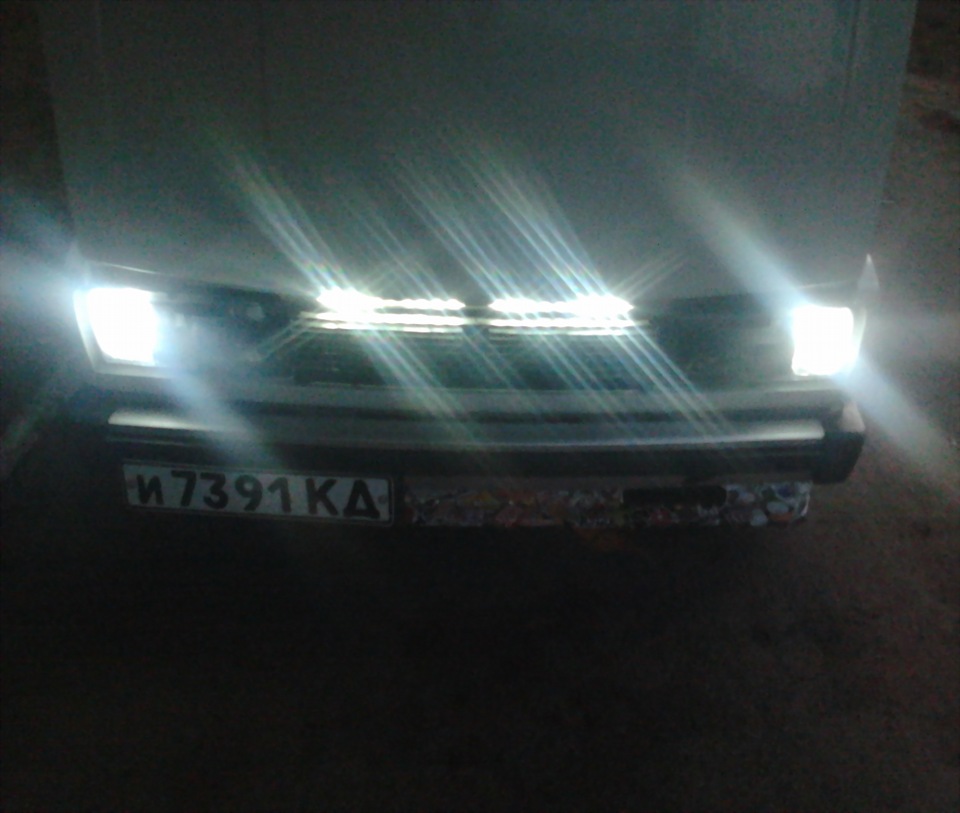

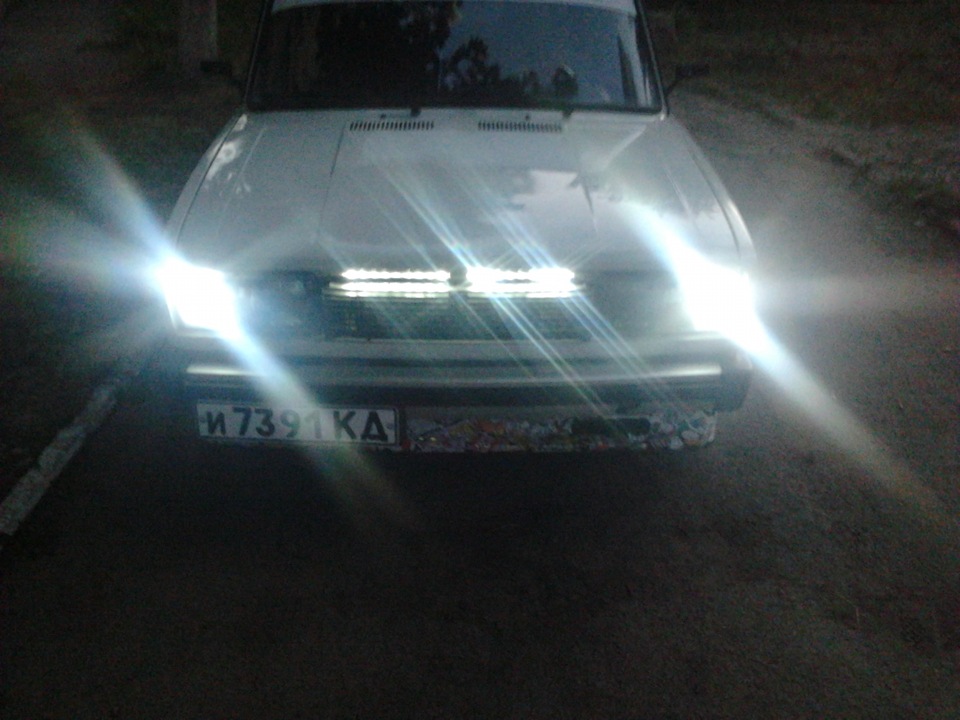

Ну і загальний вигляд:
Завтра зніму відео роботи… сьогодні не вистачило часу.
Коментарі20
Чи можна поставити на провід від габаритів перед реле резистор, щоб американка горіла на півсили, а поворотник на всю?
Спробувати можна. Але наврятлі спрацює
у мене реле 231.3787 зібрав схему працює не коректно! блимає не в такт з пізнім і з доп. поворотом може бути проблема в реле? (У номері, характеристиках?)
деталі взяв такіРеле 5-ти контактне 231.3787Конденсатор CAPXON 4700mf 25VДіоди SR 5100DC
Скажи зібрав одну фару, протестував не блимає в режимі аварійка поворотник не повністю тухне коли блимає на що варто звернути увагу?
Спробуй на іншому реле. Один раз було реле мросило
доброго часу доби! Підкажи?87 до поворотника +88 до габариту +85 до габариту - (можна взяти мінус від габариту? )30 (+) куди підключати?
на лампочку +
тобто розрізаємо + провід поворотника і той який на патрон скручуємо з 30 (+) контактом? а та частина з 87 (+) контактом?
так
спс! я так і думав! просто перепитав!
Нічого - удачі в підключення!
а задні габарити потім не моргатимуть?
З якого б їм моргати?!
Все зрозумів. Дякую!
підкажи може знаєш у чому проблема. все зробив як показано на схемі підключив теж, мо поворотник блимає не в такт і моргає як двониткова лампа
лампу двох контактну і роз'єм брав?
ні
Все спаяв, все підключив, є біда. Ліва релюха клацає із запізненням, отже, лівий повороти блимають вроздріб на аварійці, плюс коли блимає поворот(обидва) з ним(и) ледь миготить Дхошка (підморгує, притухаючи)
Менти що нитку питали з приводу цього?
