Контролер Американські габарити - American Style v.1.0

**/
Вітаю шановні!
Сьогодні покажу та розповім вам про черговий контролер якийвстановив у своє авто.
Це контролер для реалізації ефекту американських габаритів, алетрошки розумний.
Ідею створення такого девайсу мені подав шановний драйвер під нікомSn00pi Він же Андрій.
Контролер зі схожою логікою у мене був, але тут свої тонкощі тавимоги. Багато скажу що все вже придумано і є готові рішення. Всяхитрість у тому щоб зробити пристрій для підключення його настандартну одноконтакну лампу, з налаштуванням яскравості як дляламп розжарювання так і для LED ламп, які робить Андрій.

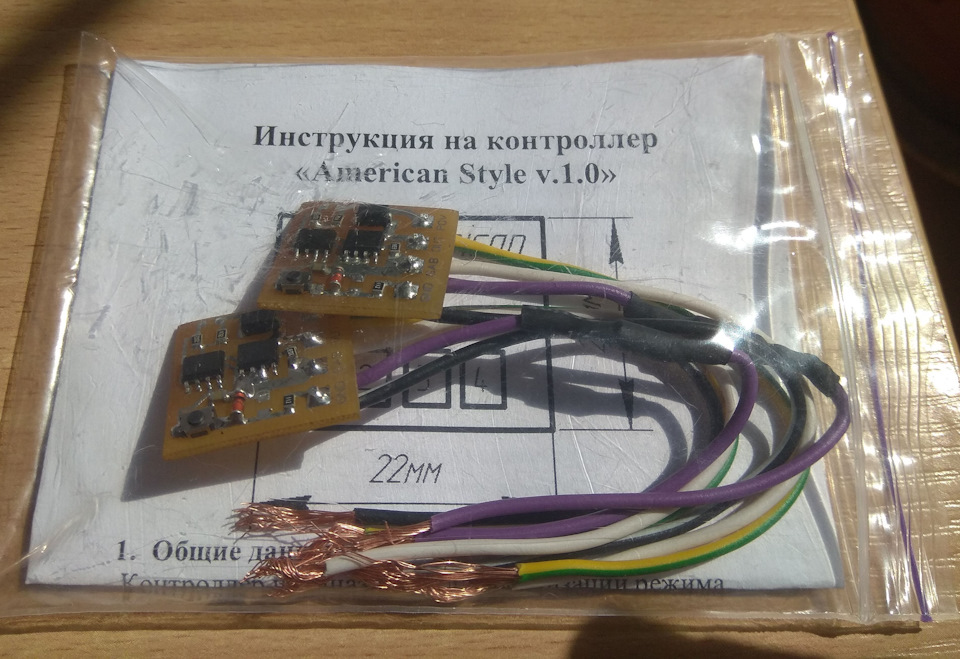

Почав я з написання програми, потім відмалював плату і витруїв її ізібрав пристрій.

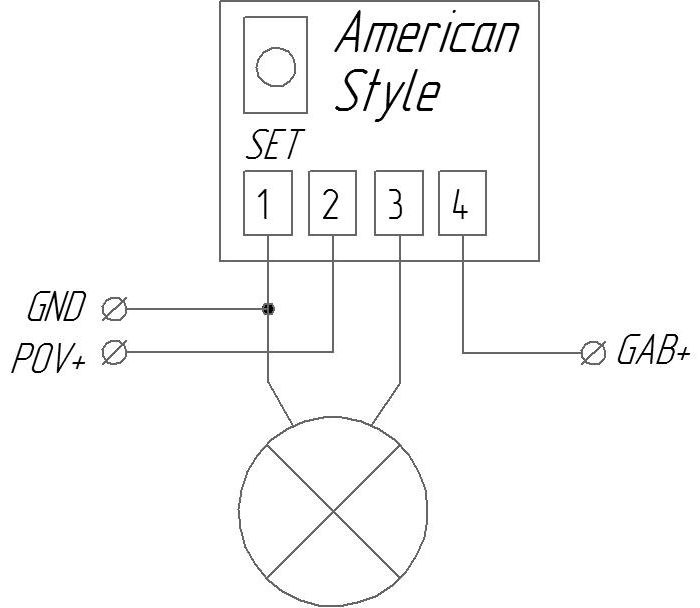

Схема підключення.

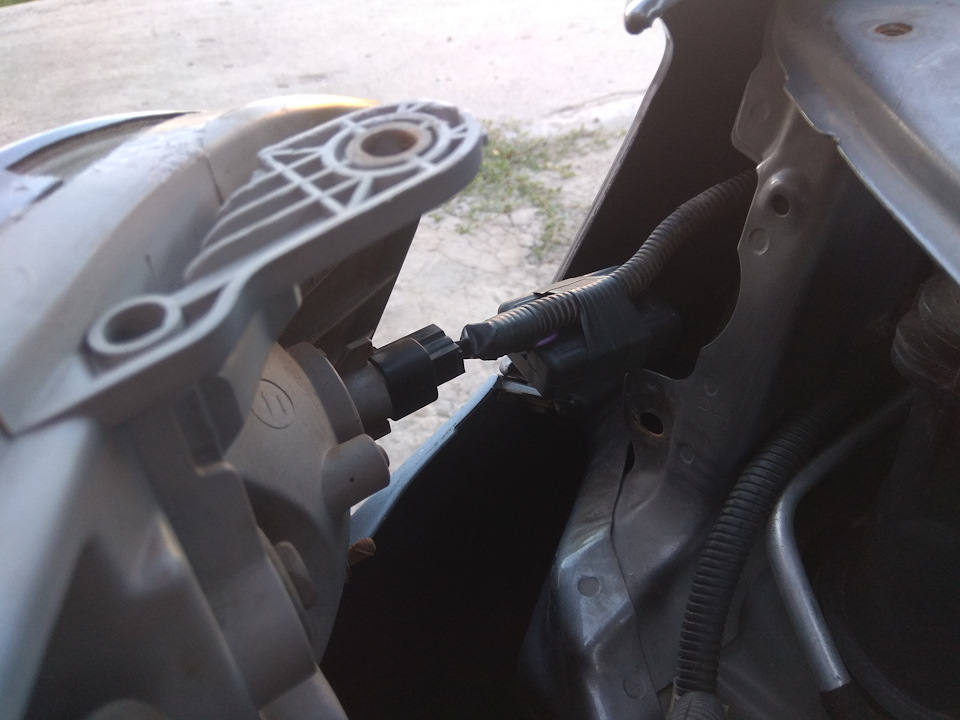

На Aveo T250 для підключення потрібно знімати фару, як потімзрозумів з правого боку не обов'язково.
Необхідно розрізати провід повороту і підключити обидва кінці доконтролера один на OUT інший на POV/
GND від контролера на корпус, а до GAB потрібно притягнути + відгабаритів.

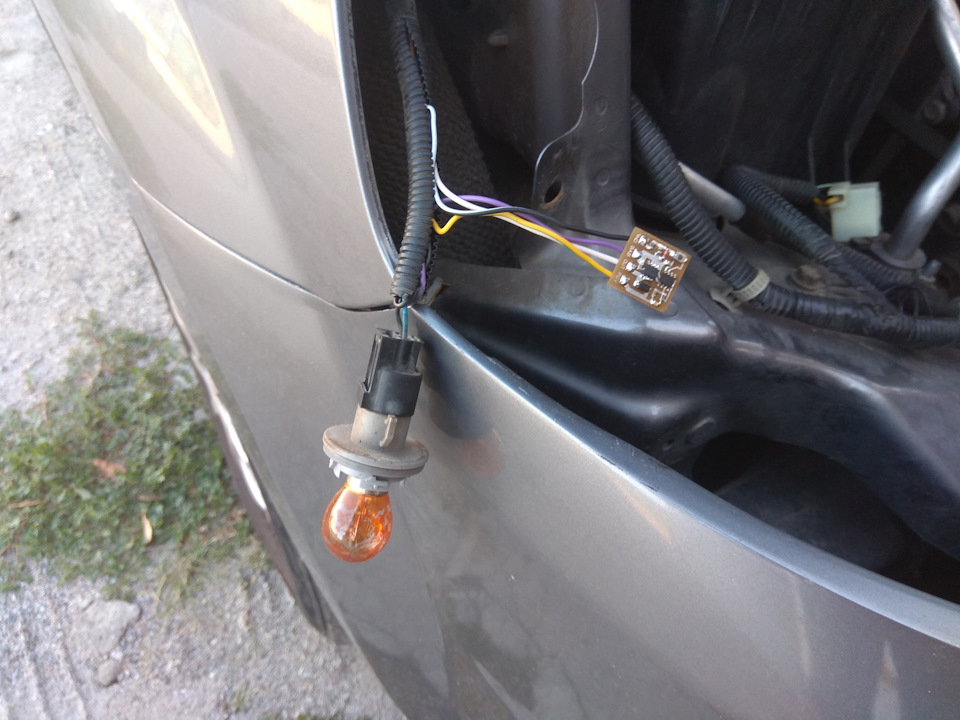

Підключив

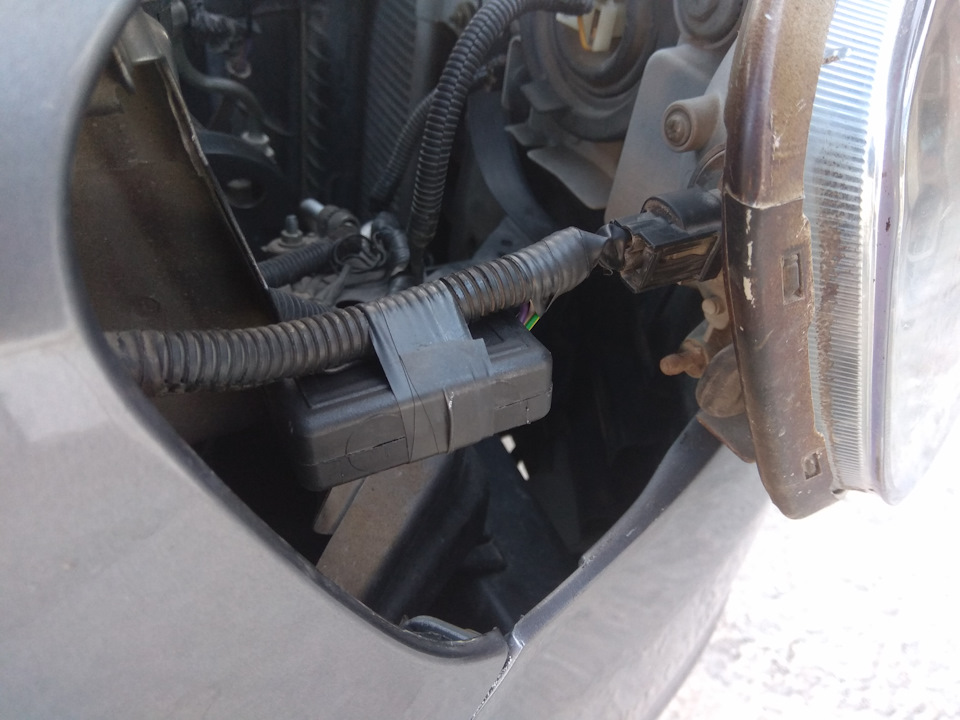

Сховав у коробку

Налаштування.
> Установки стосуються яскравості лампи в режимі габариту.Яскравість обмежена. Тобто в режимі габариту немає можливостізробити її на повну. Це обумовлено двома факторами:
— не сліпить;
— зберігає цілим і патрон і відбивач.
Щоб зайти в режим налаштування потрібно затиснути кнопку наконтролері та включити габарит.
Контролер перейде в режим налаштування і після 2х секундноїзатримки блиматиме лампа.
Перші 5 спалахів, це налаштування плавності регулювання яскравості(1 для LED ламп, 5 для ламп розжарювання),
після паузи будуть ще 5 спалахів, це налаштування плавностірозпалювання лампи.
Відпусканням кнопки після відповідних миготінь лампи вибираєпотрібний режим регулювання яскравості (при габаритах) абоплавність розпалювання.
Після 10-го миготіння частота їх збільшиться, сигналізуючи прозапис у пам'ять налаштувань за замовчуванням (вони розраховані дляламп розжарювання).

На один автомобіль потрібно два такі пристрої, тому при включеномугабариті кнопкою SET вибираємо потрібну яскравість і обов'язкововідлічуйте від нульового значення кількість натискань на кнопку, щоб точно таку ж яскравість виставити і з іншого боку.

Демонстраційне відео
питання, вносьте свої пропозиції.
Після випробувального терміну, цей проект буде випускатисямасово.
Усі "цікаві" питання прохання писати в особу! >

Звіти про встановлення:
https://megadriver.org/logbooks
https://megadriver.org

Всі миру і добра!
