Доброго дня! У попередньому пості я написав, що дозрів навстановлення доводчика стекол. Провід від сигналізації (синьогокольору) я попередньо простягнув через штатний дверний роз'єм, трохи розсвердивши його що можна було просунути провід.

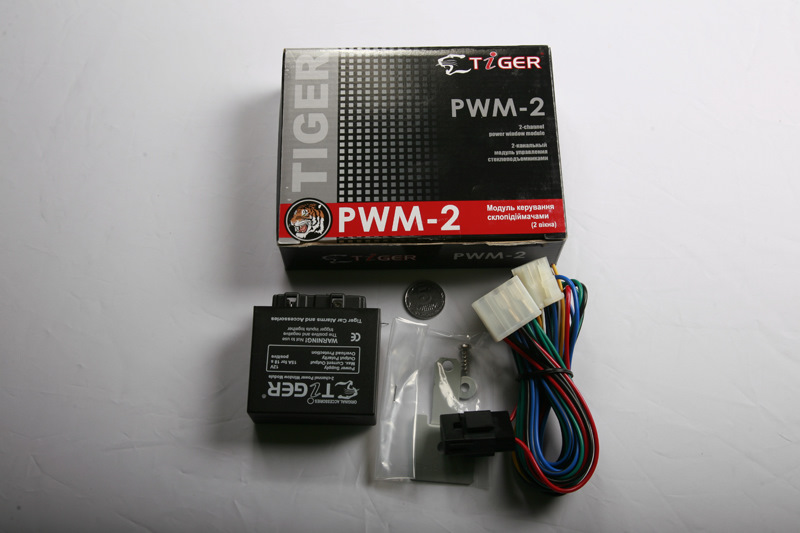

Довідник вибрав звичайнісінький Tiger PWM-2 за відгуками вінтернеті начебто ніхто не скаржиться.
Фото процесу установки у мене немає, сів тоді телефон.
Для початку відкручуємо два саморізи які тримають карту ідемонтуємо її. Склопідйомника і коректора дзеркал.
Встановлюємо модуль доводчика на ребрі жорсткості з внутрішньоїсторони кріпимо його за допомогою пластикових стяжок, мені довелосяпросвердлити 2 отвори з боків модуля що б його закріпити (довжинистяжок не вистачало)
/p>

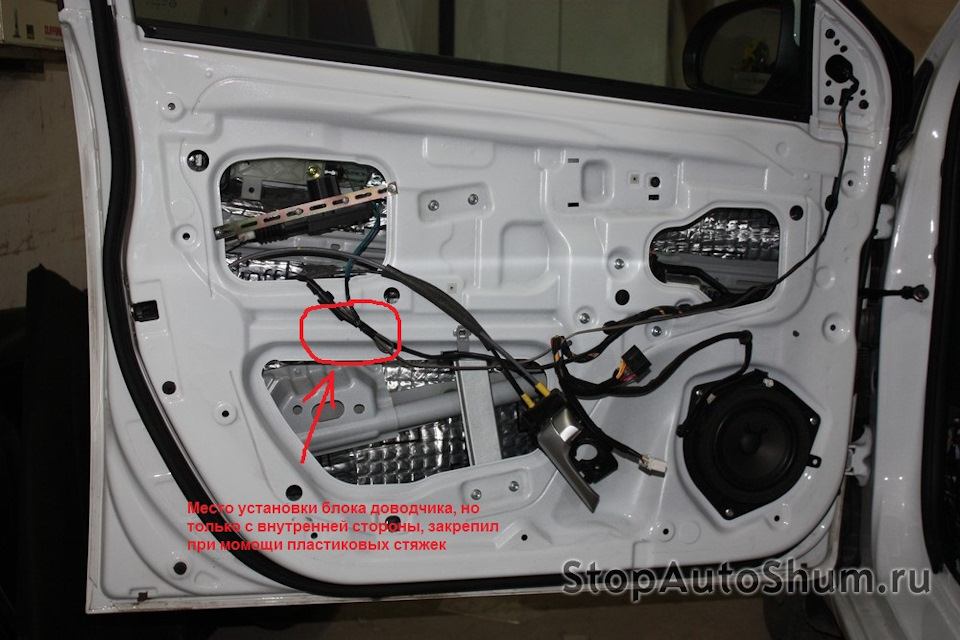

Фото не моє, стирено з інтернету.Позначив місце встановленнядоводчика
Закріпивши модуль доводчика переходимо до підключення електричноїчастини.
< Харчування на доводчик я взяв з роз'єму живленняцентрального замку (там завжди постійний плюс)
Синій провід — постійний плюс (червоний провід доводчика)
Чінний провід — маса ( чорний провід доводчика)(

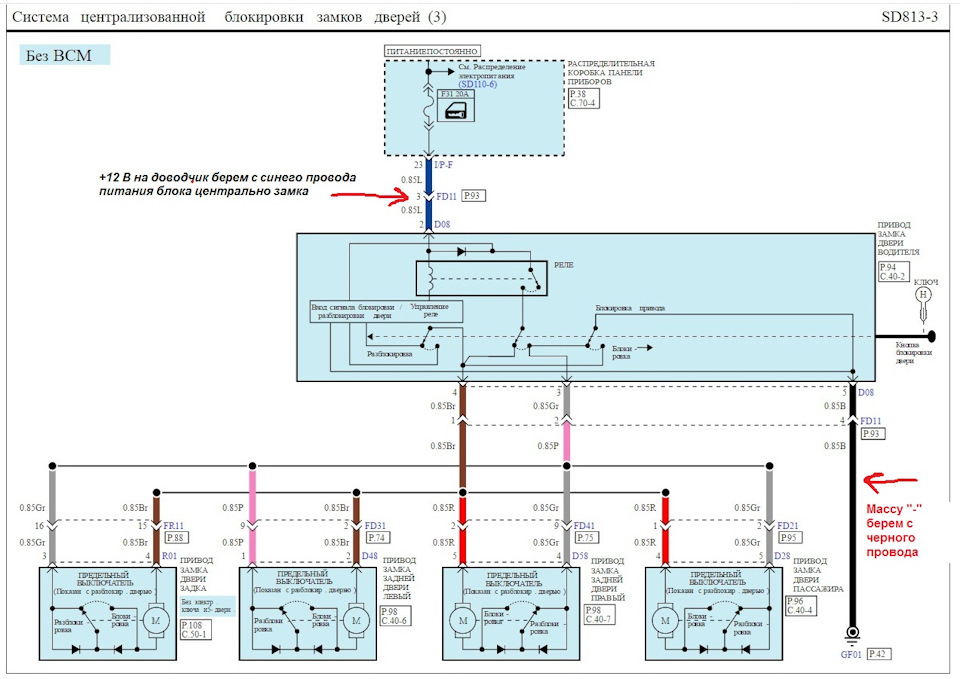

Схема ЦЗ
Керуючий провід від сигналізації (синій) підключаємо набіло -жовтий провід доводчика, так як у нас "-" з'являєтьсяна синьому дроті сигналізації при постановці на охорону.

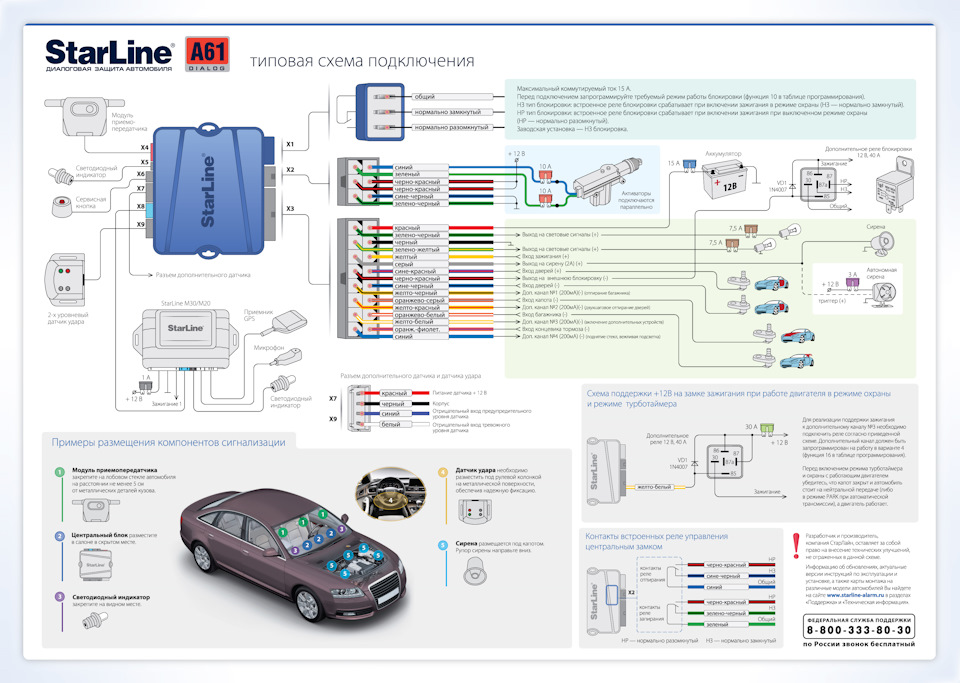

Карта монтажу
Режем помаранчевий коричневий провід на фішці склопідйомника іпідключаємо дроти від доводчика згідно зі схемою, я робивобтискання на кінцях проводом типу тато-мама, щоб можна було швидковідновити цілісність ланцюга.

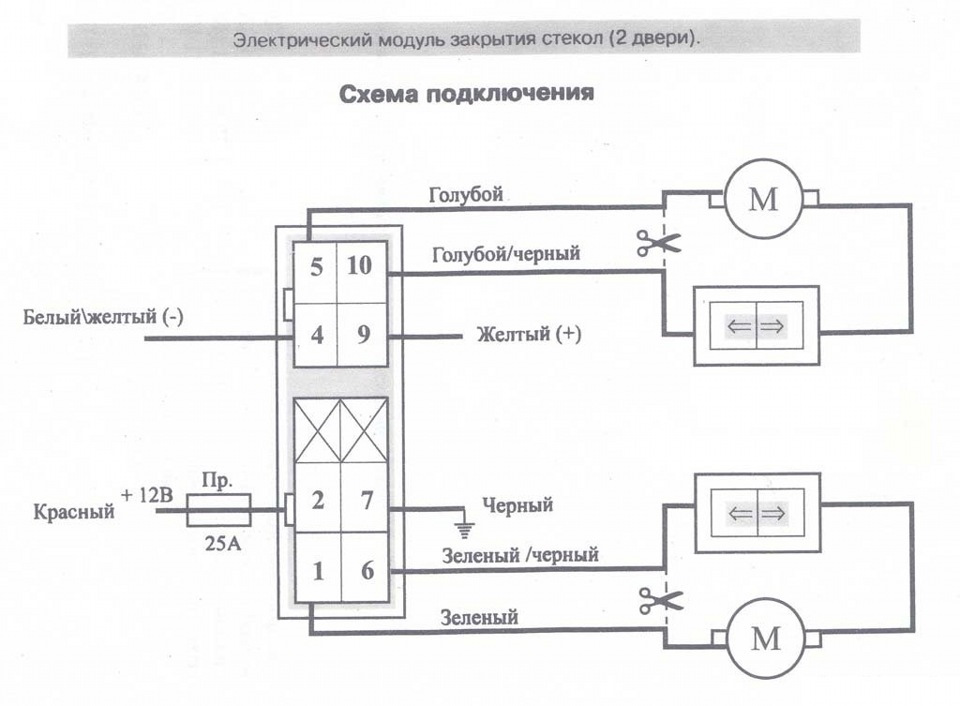

Схема доводчика
Блакитний дріт доводчика з'єднуємо з помаранчевим з боку мотора, а блакитно-чорний з боку кнопки:
<
Зелений провід доводчика з'єднуємо з коричневим з боку двигуна, а зелено-чорний з боку
кнопки:
На цьому всі підключення закінчено, залишилося укласти і заізолювати дроти і зібрати все назад. Потім потрібно запрограмуватидодатковий канал сигналізації, щоб на ньому з'являвся "мінус" припостановці на охорону, тривалість імпульсу пробував ставити різну, у підсумку виставив 3 секунди. Першим у мене тягне пасажирськескло, потім водійське.
Зробленою роботою я задоволений. .
