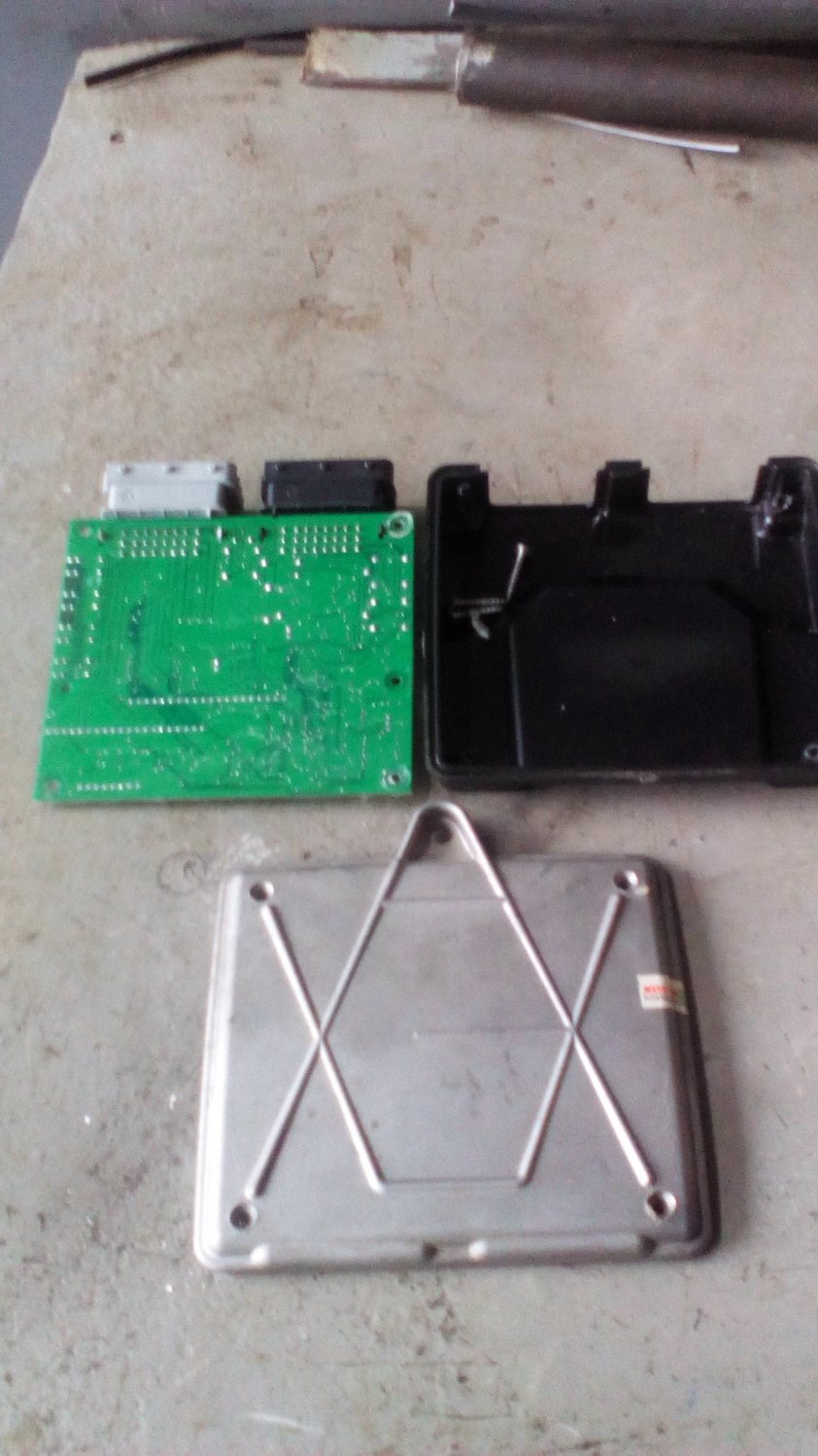

Одразу впало в очі, що блок розбирався. Замість гвинтиків, шурупи –раз. У місцях їхнього вкручування, пластмаски розлетілися, алеуламків немає! — два, деяких гумок ущільнювачів немає! — це вжетри.

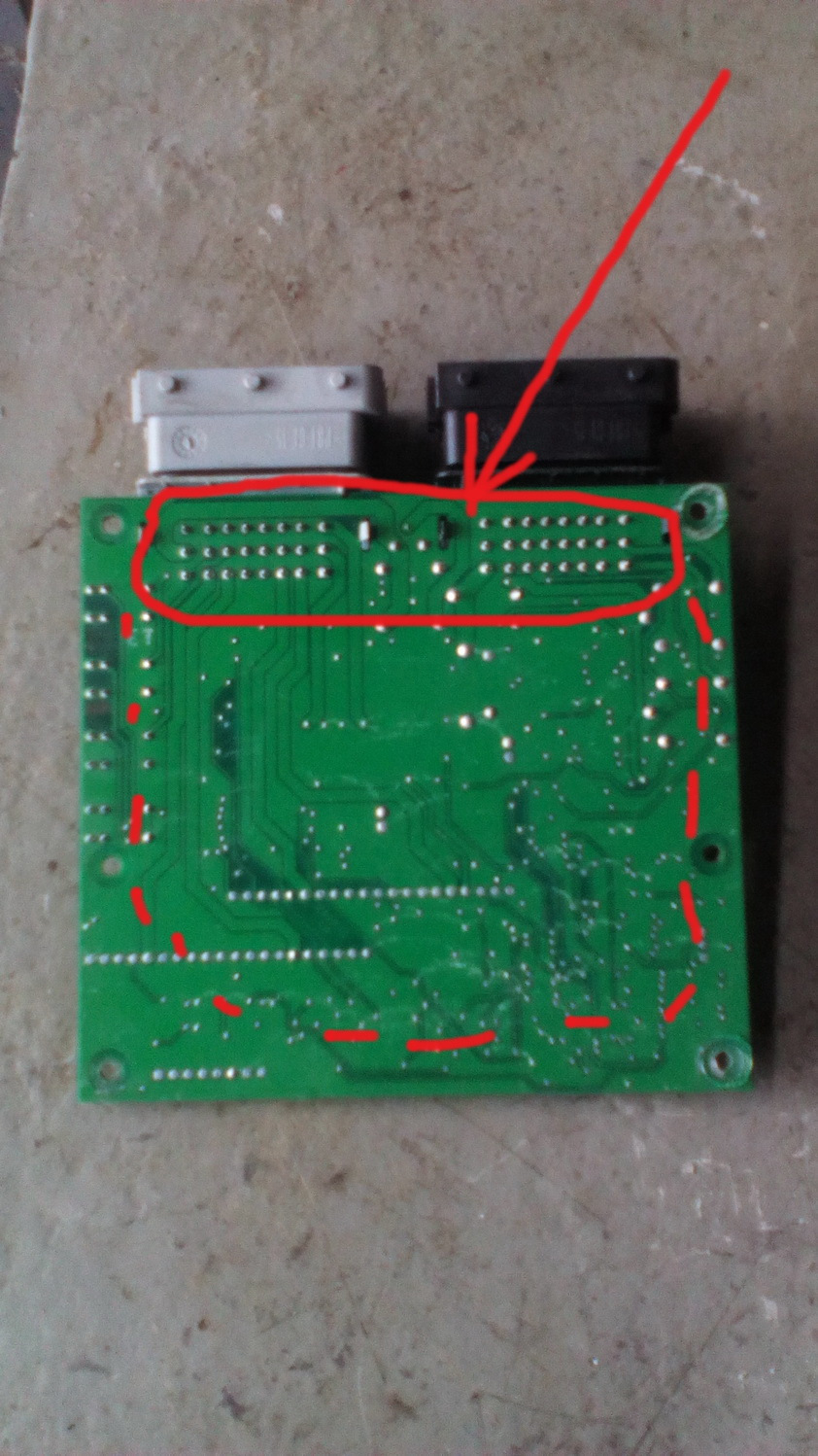

Ну, думаю, добре. Зняв плату, а на ній білясті нальоти і пристойні.Не окисли, там лаком все залито, а просто білі нальоти, якізамикають між собою пайку. Жах! Я їх одразу не сфоткав, бо неподумав про це, але покажу в яких місцях вони були у повному колі —повністю, а в штриховому іноді все. Було промито зубною щіточкоюбензином "калоша". Все просушено.

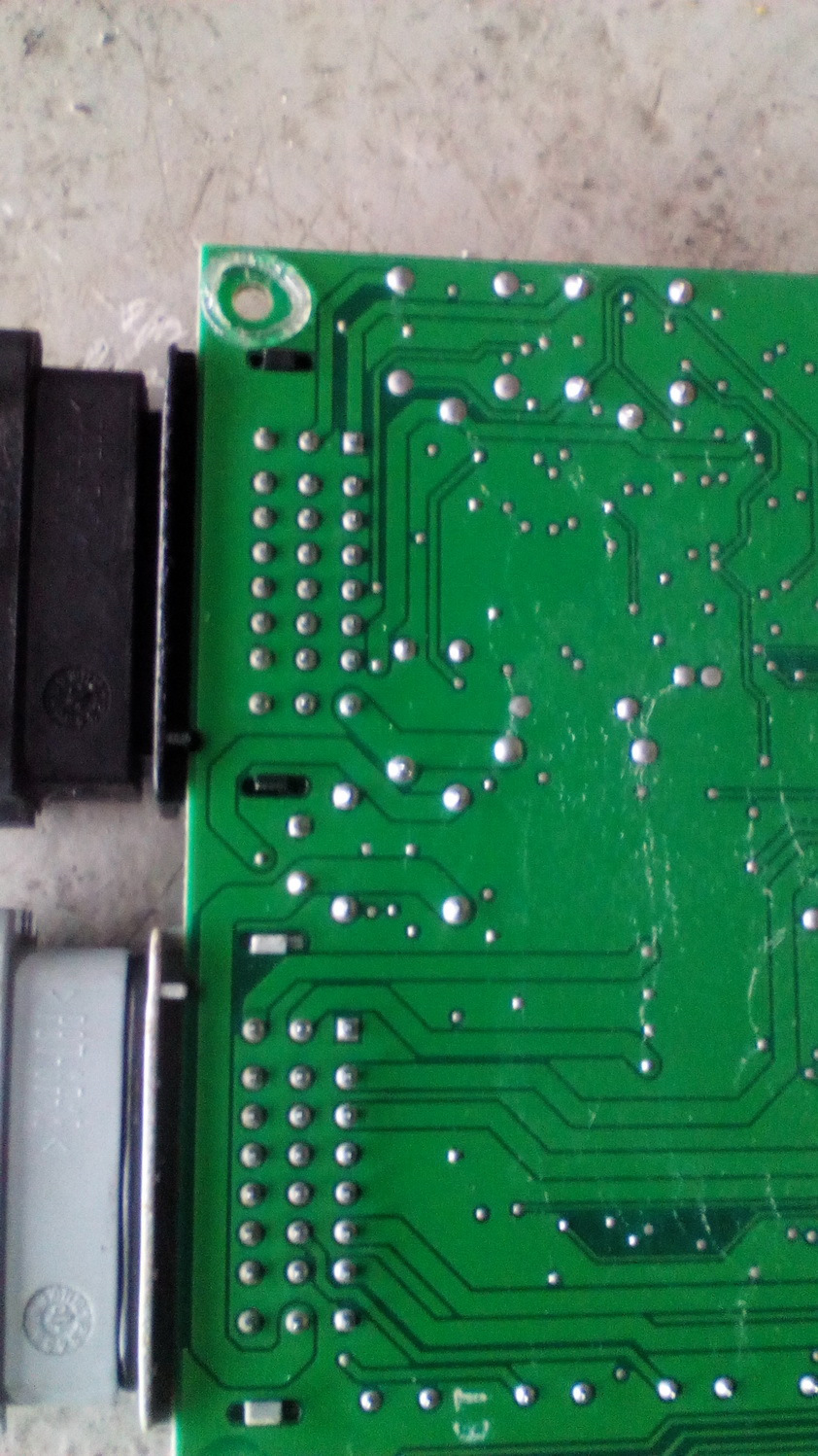

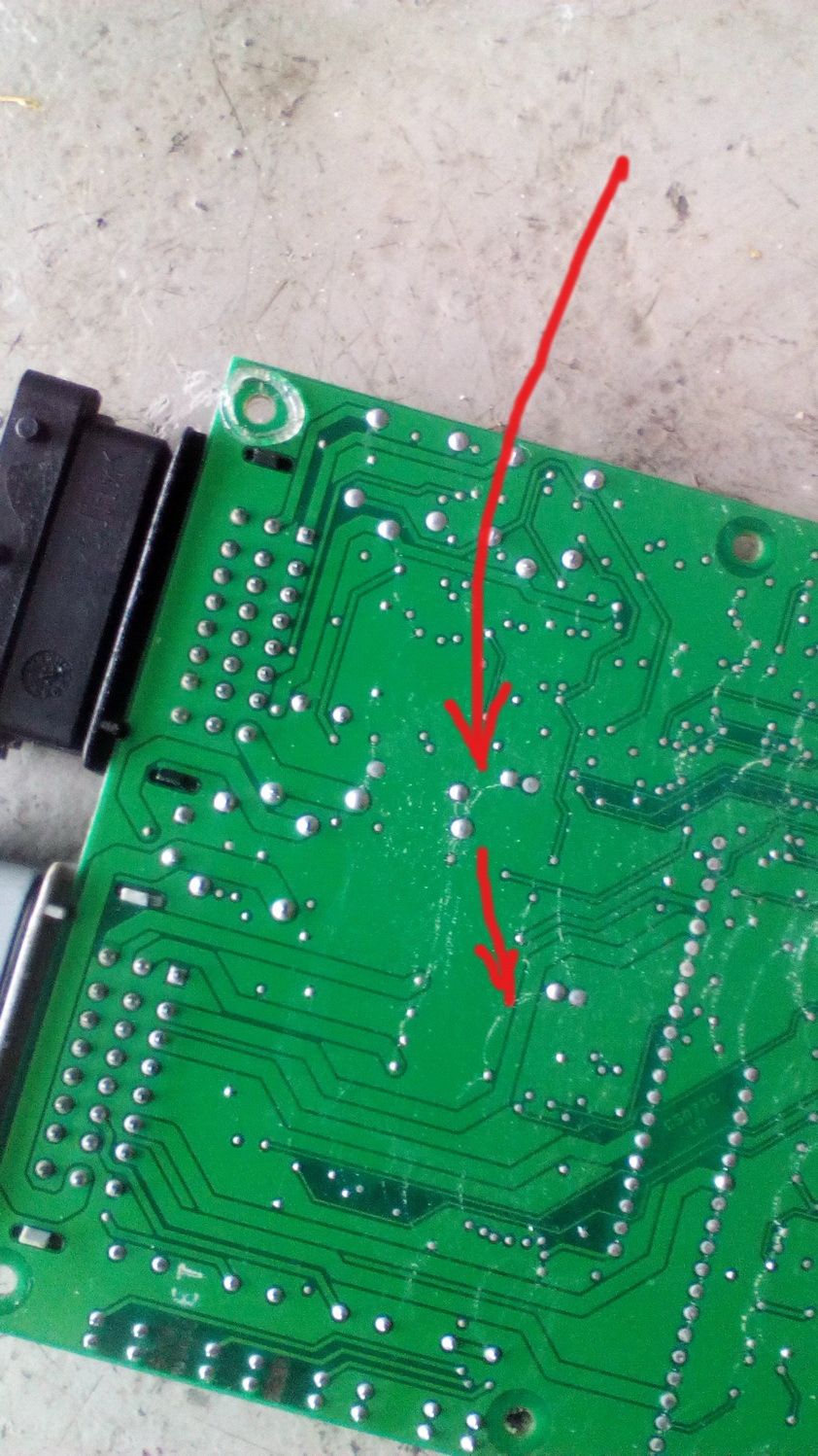

Ось такі павутинки білясті треба було розчинити і змити…

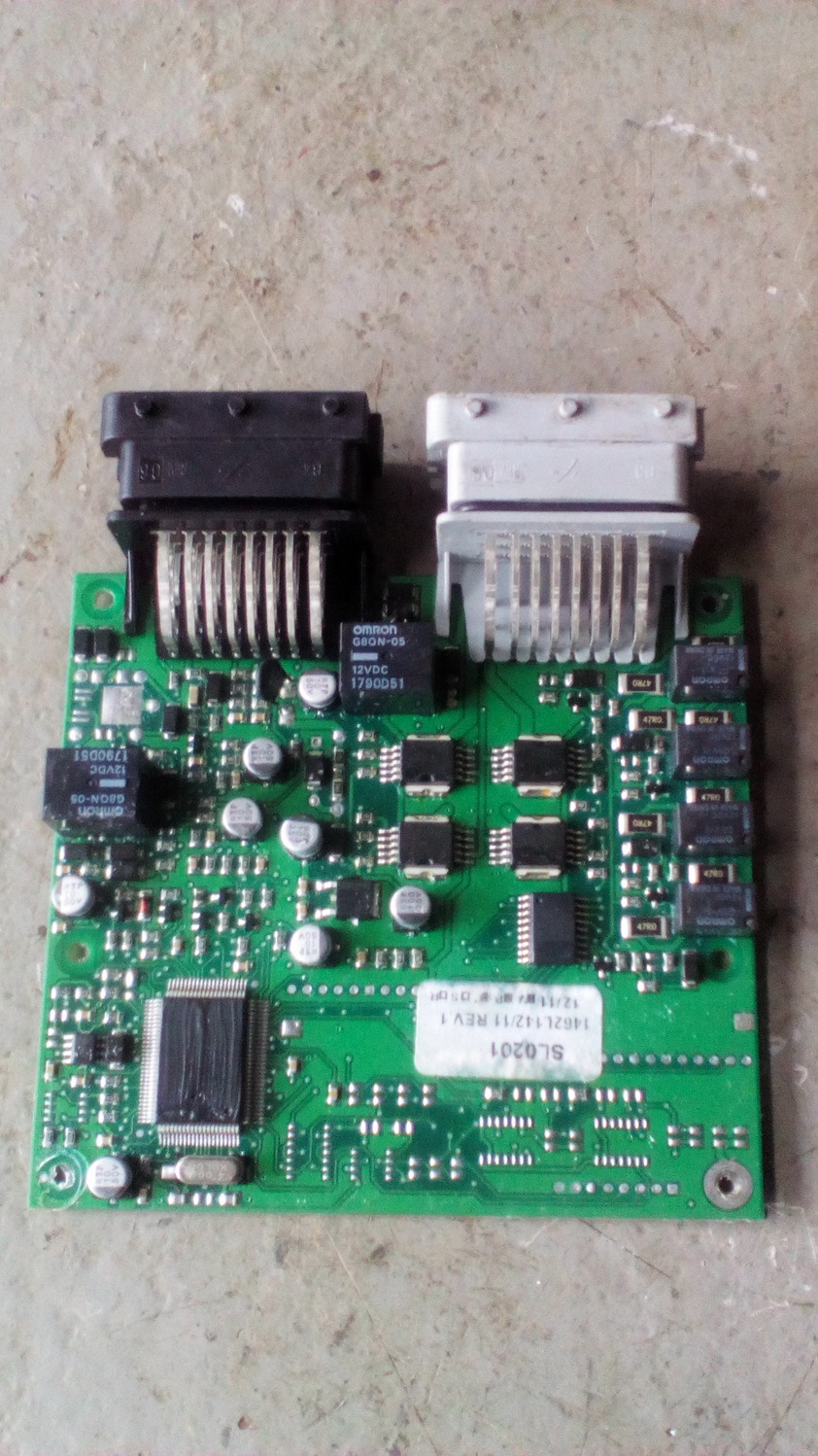

Ці "павутинки не так просто і змиваються. Брав тупу викрутку, ілегенько їх вичищав, здирав Але треба не гострим, інакше можнаплату подерти.Особливо біля паяння.І під лупою, їх не дуже те, такі видно! очі — замазюкано всі написи на всіх мікросхемах…Комерційна таємниця… Так як шурупи не годилися скрутити корпус, тобуло прийнято рішення поставити гвинтики на М2, 5 Були просвердленінаскрізь отвори на 3мм. І підібрані гвинтики з гайками.стрічкою.
Як то так)))
Стало все щільненько.)))
Все зібрано.
Стрілкою показана наклейка "костагаз", Харків. Вона була в цілостіта збереженні. Виходить що? Сама фірма вже розбирала блок? Щонайбільше! Все зібрано так, як і має бути. Поставив на авто… І! Ооооо! Чудо! Все запрацювало)))))☺☺☺
Підключив комп'ютер до блоку - зв'язок тримає відмінно! ))) Чого івам бажаю.
Ось такі бувають несправності та способи їх вирішення.
Всім Світу та Удачі!
Коментарі14
Привіт. Може є електрична схема блоку керування zenit AG jz2005.
Ні. Це вже для мене складно - чиста електроніка
Красава. Однозначно. У мене такий же блок б/в лежить, чекає на установки. Тепер задумався може і мені розібрати подивитися ... Ну щоб не було потім боляче боляче)
Бажано. І промити спиртом, краще ніж калоша. Розбирається він дуже просто, так само, як і збирається))) Удачі!
«Молодець, що полагодив сам! панове!
До чого тут повага до граматики, правопису. та ще й з великих букоф?))) Я не лінгвіст, я технік.))) Повага, це зовсім інше. Англійська, якою говорить півсвіту, якщо не більше, росіяни не дуже поважають. Але ж Американці не вимагають його знати доскон...
Радий, що допомогло ... У мене 2005 р.в., а у вас 2011р.в. і по наклейці видно, що 2012р. воно розкривалося. Я у себе теж розкривав у травні 2016р, але слава богу все теж обійшлося. Там не було жодної гумки, а заводський прозорий герметик. ставити. С...
У мене не було гумок по колу роз'ємів. А мають бути. А по кришці герметик був. Він так і залишився.
У мене були гумки по колу роз'ємів.
Ха! теж усі назви мікросхем замазані ☺ У редиски!
І в 2005 і 2011 роках політика виробника не змінилася.
Подібна ж ситуація була у мене на джипі, розкривали блок, чистили і пропаювали. На жаль у нах якість сама по собі не дуже і пайка слабка, економили на припої, неясно навіщо(
Та пайка ніби нормальна, автоматна. Там плата двошарова, а ось герметичність (їх уславлена) не ах ти. Волога потрапляє, а пайка не пролакована, ось і замикання відбуваються. На жаль(((
Так, герметичність теж була порушена((
