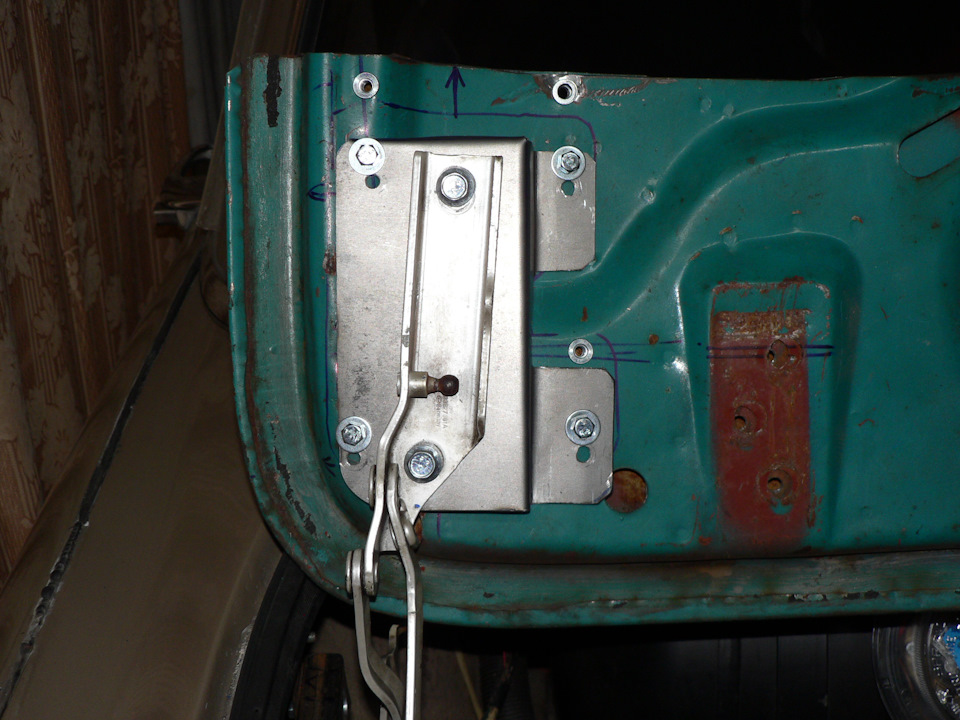

На прохання деяких трудящих викладаю робочі чернетки. Попереджаювідразу — це не креслення, не ескізи і для використання як робочадокументація вони не готувалися, тому що я не збираюся цікронштейни повторювати — все робилося з картону за місцем.
Не знаю як, але якщо допоможе, то буду радий… У будь-якому випадкукронштейн ще доведеться підганяти за місцем:щось підрізати, щосьперегнути.
Приношу вибачення за прикру помилку:я виклав перший варіанткронштейнів без нижньої полиці — її я вирішив зробити для зручностіподальшої обшивки всередині багажника і спрощення посилення зторця.

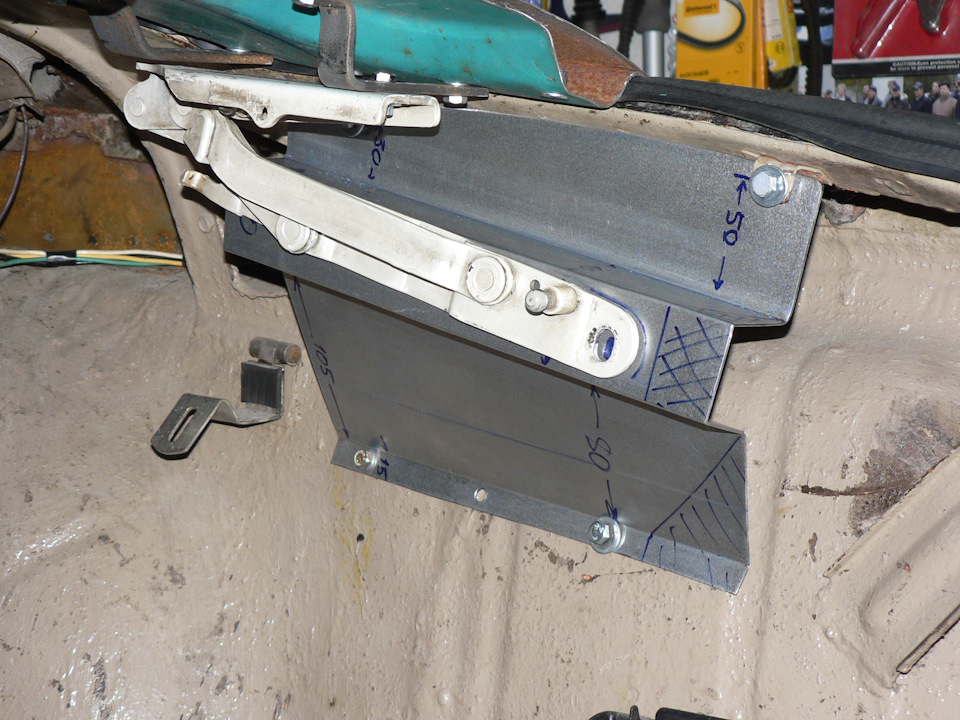

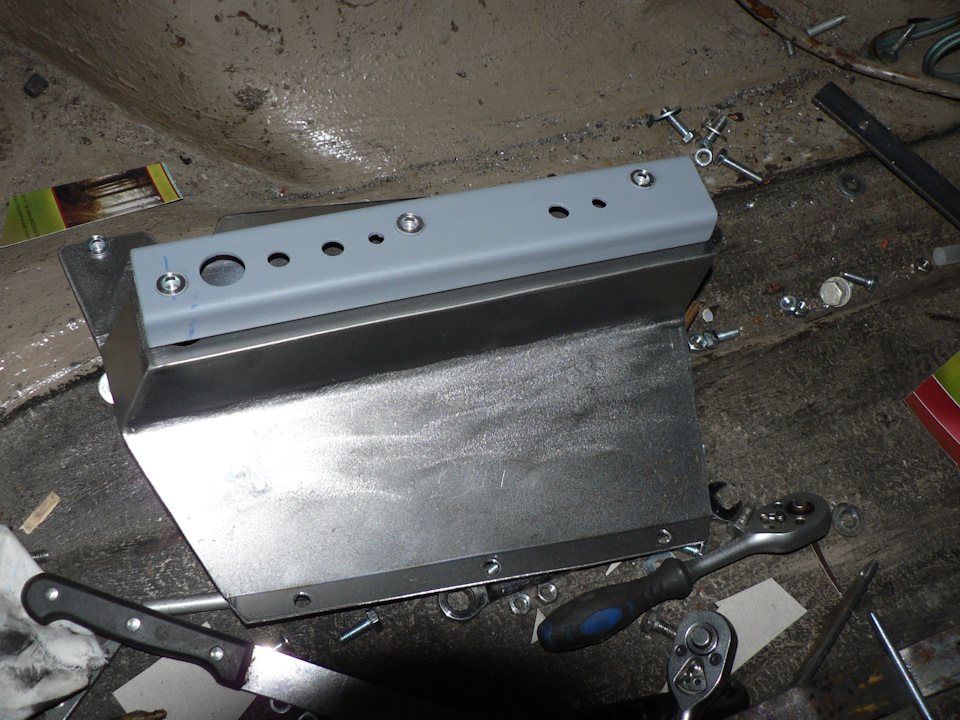

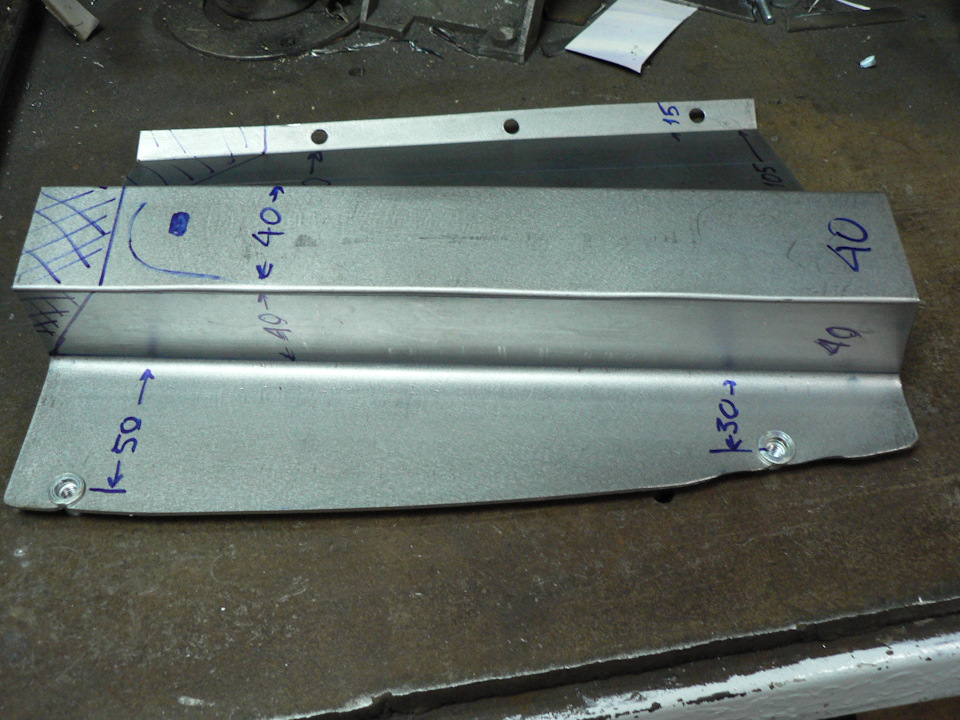

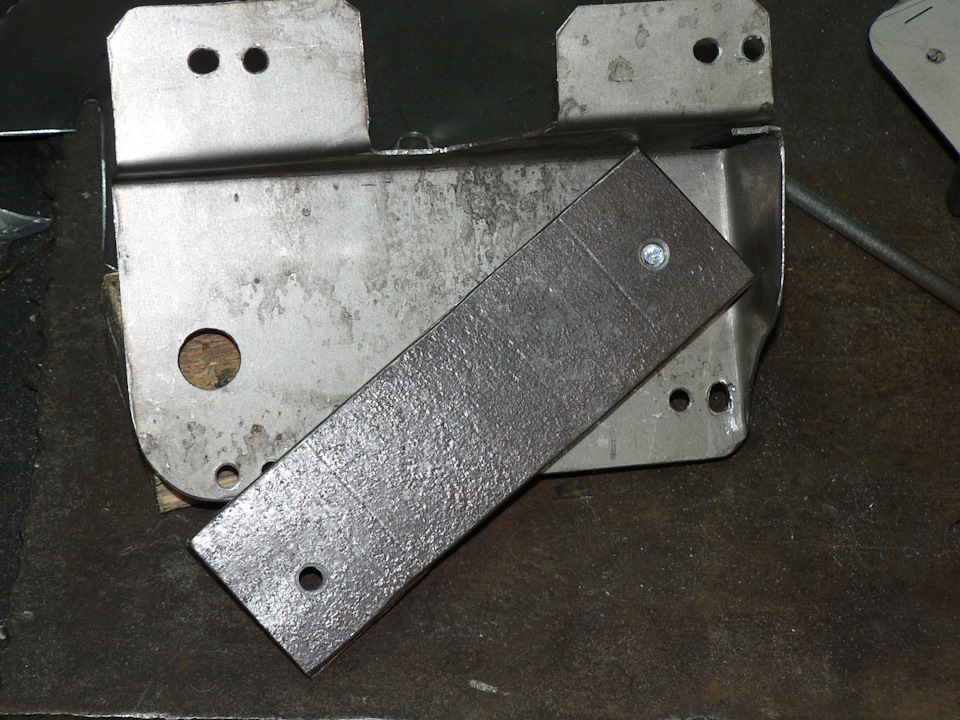

Хоч і перший варіант має право на життя, але я їх краще заміню наостанній — той, що встановлений.Заштриховані ділянки обрізаються, потім вварюються заглушка та підсилювачі за місцем. Лінії нижньоїта верхньої НЕпаралельні — це спочатку збиває з пантелику. Заставніверхніх петель зроблені зі смуги шириною 50 мм і товщиною 6 мм (тещо було під рукою), в них нарізані отвори під М8. Заставні нижньогокронштейна були зроблені з труби 40х20, що була задіяна на початкупримірки, з бонками М6.
Запчастини на фото:812190, 622212Запчасти на фото:5202EZ
