Нові шкали. Пересвіт приладової панелі. Діодизація!

Всім привіт!
Почалося все через те, що тускнова-то горіла панель приладів +напружували коричневого кольору., подобаються шкали від п4Як кажуть, якщо подобається і хочеться ... Робитимемо!
ЧАСТИНА 1 — нові шкали приладів

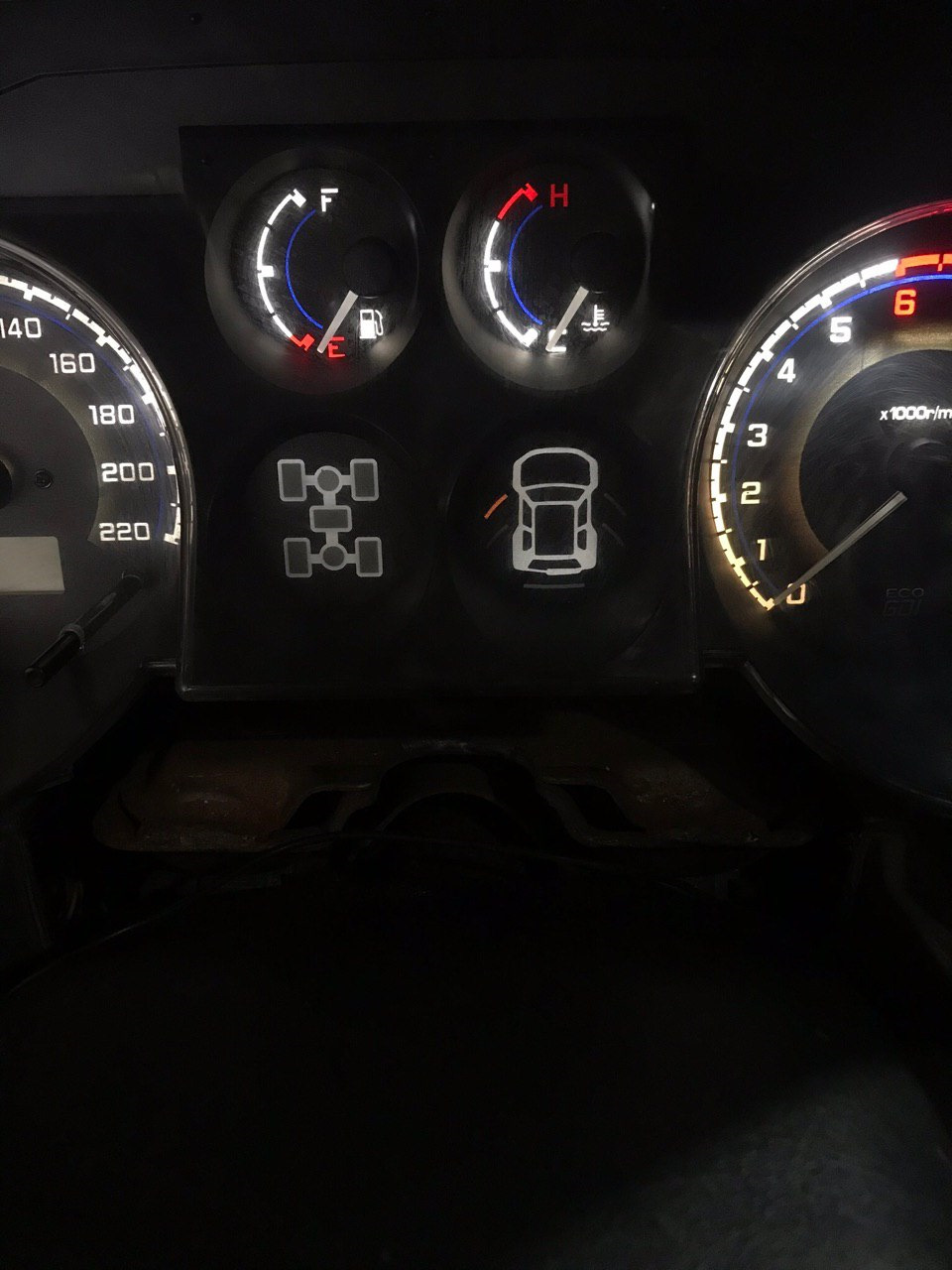

Дизайн розроблений за моїм внутрішнім "я художник і бачу це так"Фото вже з діодами! Нижче все розпишу! br/>
— дірки під напрямні не було у верхній накладці (бензин ітемпература) Склав стару і нову накладку і викруткою пробивакуратно
— ВАЖЛИВО! ВСЕ). Є докладне відео як людина з Білорусії робилазаміну шкал, але вона теж помилилася і паливо з температурою непомітив, доведеться виставляти "на гарячу" (я ще має разом зтахометром) Забігаючи наперед, я не впевнений, що якщо ви намітите (як було) паливо і температуру, то ви успішно виставите стрілки якбуло! Бо після виставлення стрілок у того ж товариша з Білорусії цістрілки у спокійному вигляді просто лежать нижче ніж у стоку! Наведу фото як лежать зараз стрілки

У спокійному положенні досить низько і красиво... І якщо включитизапалення, то червона зона бака зміщується прямо в позначку - "середина" за шкалою, а робоча температура в середину червоноїзони! Слабо розумію як лежатимуть стрілки, якщо виставити "їх нагарячу", ну спробуємо! Але обов'язково треба спробувати зробитипо-людськи… з позначкою як було!
/>
— після заміни шкал рідні лампочки погано світили і давали світлоплямами і з жовтуватим відтінком, було прийнято рішеннявпроваджувати діоди!
— для такого дизайну шкал я вирішив < b> висвітлити центральнучастину кіл, при підсвічуванні видно, що проступає структурашкал (середня частина від циферок до основи стрілок)
Трохи пізніше буде ще один дизайн шкал ( я вже бачу, що прибрати іщо зробити тонше або товстіше), але поки не до цього + стрілки підчас виставлення "на гарячу" будуть пофарбовані в червоний колір))))

ЧАСТИНА 2 — діоди у всі щілини!
Після заміни шкал — потрібно встановити діоди!

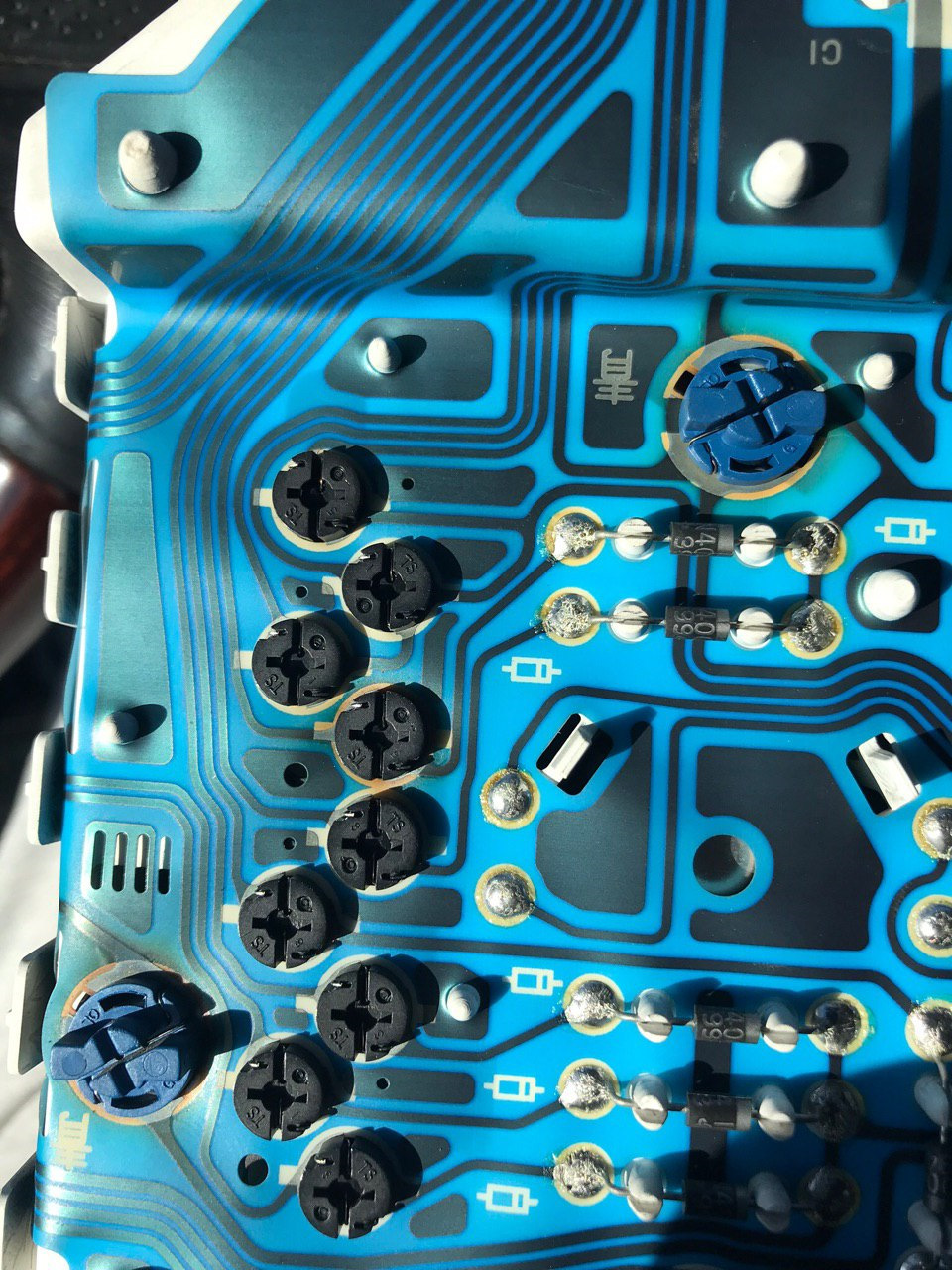

Тильна сторона приладки (до речі, машин у мене було багато, авперше бачу щоб приладова панель висіла не на проводах авставлялася в фішки відразу, гарне рішення, але вставляється таксобі) Були куплені такі діоди по 15 грн за 1 шт ($0.6 за 1шт). Уприладці з, близько 15+-, знявши, можна порахувати + 1 спяртан підбілою накладкою (ви дірочку на фото, що закриває дисплейпробігу)

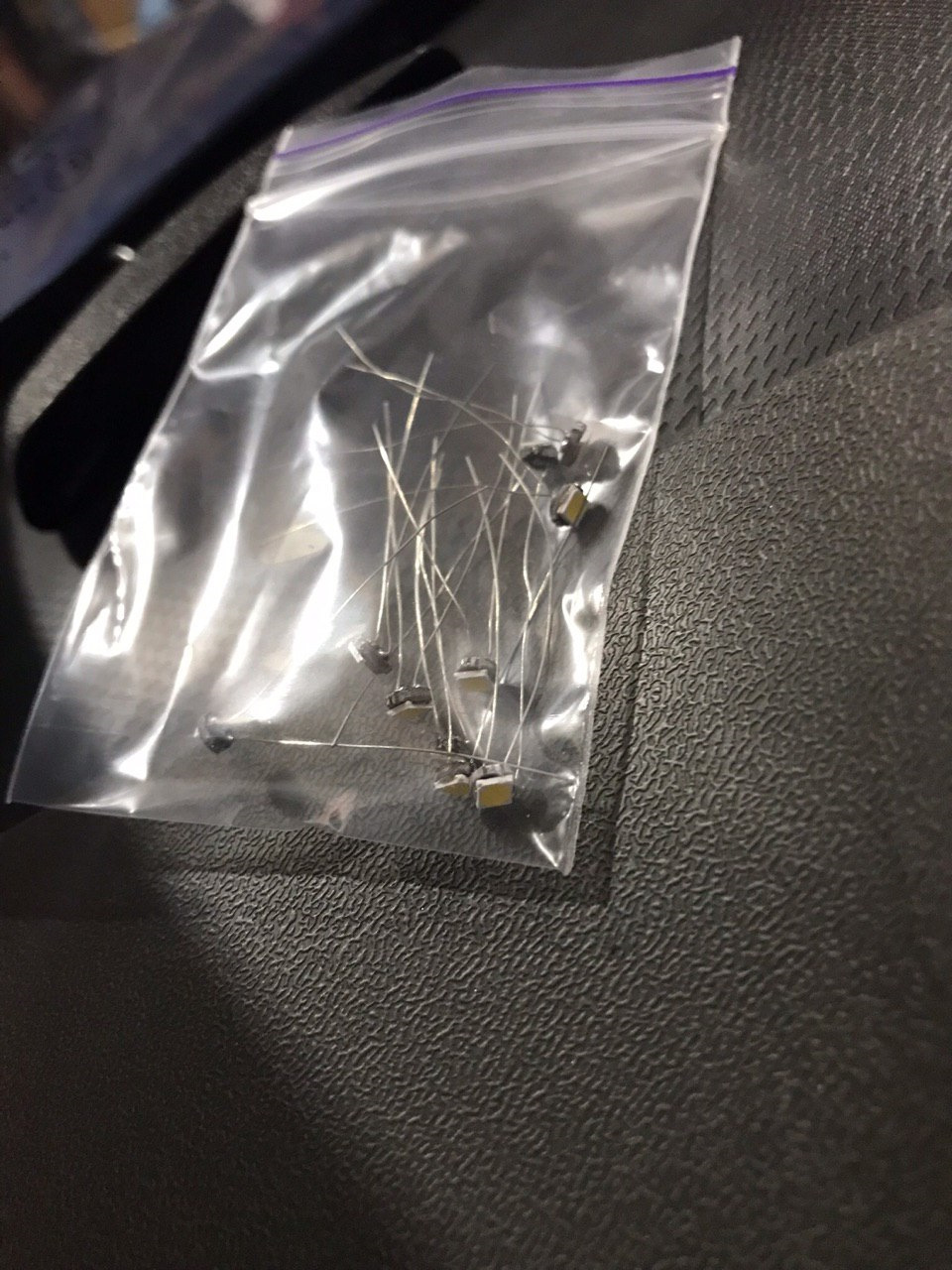

Діоди з довгими ніжками, що гнуться, тому що доведеться їхвставляти в штатні патрони):Чорні і сині під хрест кружечки — це іє патрони! Вони викручуються просто від руки… в один чи іншийбік.
Один патрон захований!
Нічого особливого ... Відгинаємо вусики старої лампочки і витягаємоїї з патрона! По фото, гадаю, зрозуміло як знімати і як накручуватидіод! Я накручував 2 витки за вушко, щоб напевно був контакт!
Виниклі проблеми:

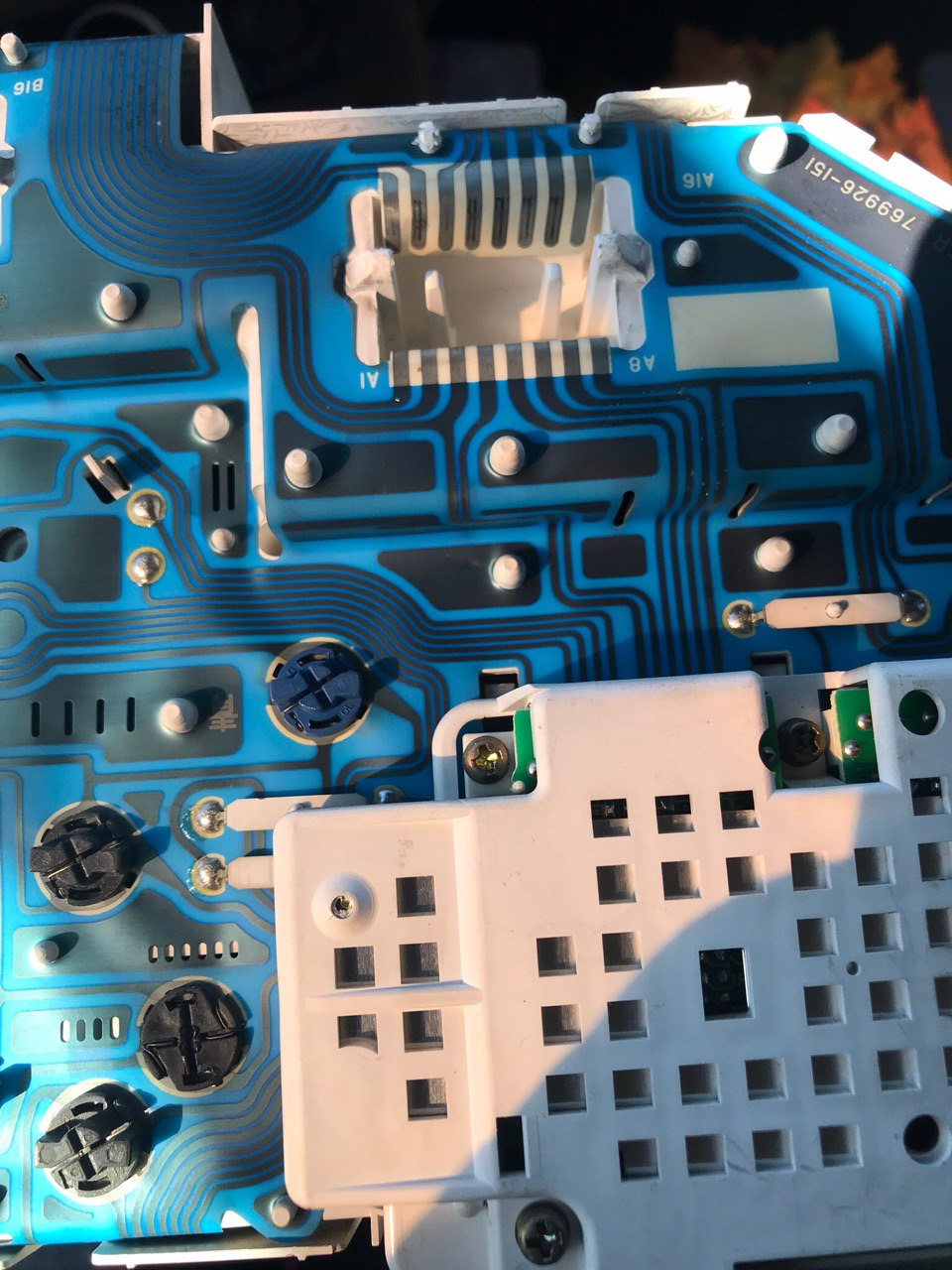

— зняти ту білу штуку, що прикриває одометр, не хотіла зіскакувати, по фото видно там контакти в пазах сидять досить щільно! Післяустановки патрона з діодом доводилося ставити приладку знову, щобперевірити полярність (можна трохи притуляти приладку, щоб незамикати до кінця, так як дуже важко ставиться на місце).Рекомендую ставити по 3 діоди і дивитися за 1 підхід горять чи ні, зняв - поміняв полярність бо для кожного діода нереально поставитиі зняти ))))
- я ставив тільки білі діоди, кольори (зелені колеса тапомаранчева) міжосьове блокування тощо виходить рідними фільтрамиприладки), закінчилися білі і я поставив різні на передачі DRN ітак далі! Після встановлення діодів виникла проблема дуже яскравогосвітіння, навіть за мінімально викрученого коліщатка яскравості! Замінімального значення інші прилади просто не горять відслова зовсім, а приладка б'є в очі! Трохи пізніше проблему будемоусувати новими шкалами або цими ж але з лаком з тильного бокушкал!
— оскільки приладка розрахована на лампочки, то після діодів ємісця засвіту і є місця недосвіту., справа звички, поки ненапружує! Частина 3 - пересвіт інших приладів (клімат, БК, кнопки, роздатка, АКПП)
/>
1) клімат

У мене 2 дин магнітола, тому клімат внизу! Щоб дістатися клімату, потрібно знімати ручки та кожух роздавання та акпп. Після зняттякожуха АКПП та роздатки відкриються 2 болти в куточках дня зняттябороди, щоб звільнити болти кріплення клімату (це я написав дотого, що непотрібно лізти через верх, де стоїть рідний БК, можехтось не знав)
Знімаємо клімат, ззаду 2 фішки та гофра знизу збоку (пас сторона)! З тильного боку є 4 болтики по кутах - викручуємо (самі крутилкиможна не знімати)! Підчіпаємо викруткою

Маємо 4 патрона (вище писав як виглядають, всі +-одночасно, діодитеж намотуються)

<
Перевіряємо, ставимо на місце!
2) кнопки підігріву сидінь, блокування тощо…

Акуратно розбираємо і бачимо ті самі логічні рішення! Витягуємоплощадку викруткою (синій майданчик під діод) ставимо діоди, у всіхкнопках одне й те саме!
На кнопки я б узяв ще 10 діодів! У підігрівах - 2 діоди (підсвічування), по 2 діоди на макс і 2 діоди на легкий підігрів, кольори можете взяти будь-які, я поміняв просто підсвічування.Блокування - 1 діод, антена - 1 діод (у мене висить тут балкаверхня), тому робоча кнопка, 2 діода на задню пічку (окремопідсвічування вентилятора і окремо слова "rear")!

< p>
3) підсвічування кожуха акпп та роздатки
2 окремих місця!
Діод у підсвічування роздатки ставиться як на фото внизу
/p>

З акпп все складніше, там вже стоїть діод, але в загальній картинія б поставив яскравіше, але не поліз поки туди, там через йде черезміні блочок зі своїм опором, поки вирішив не лізти туди!

4) БК рідний, який над магнітолою
теж нічого особливого 2 патрони і 2 діоди як на фото
< /

АЛЕ є ложка дьогтю )))) вдень світить як сонце навулиці, а при включенні габаритів маємо 2 картини …
перша — регулятор яскравості на мах. Бк світить досить тьмяно впорівнянні з рештою приладів і кнопок (у бк свій регулятор є крімрегулятора яскравості, легко побачити коли включаєш габарити вінвідразу тухне досить сильно)
друга — регулятор на хв. Всі прилади намагаються бути "людськияскравими" (ключове слово - намагаються), а БК майже чорний))))) інічого не видно
Баланс знайти майже нереально в такій картині, тому що БК з діодамидуже чутливий до навантаження, іноді вночі, якщо навантаження автозмінюється рештою освітлювальних приладів, то він сам може робитисято яскравіше то тьмяніше )))), але вдень світить дуже прикольно іяскраво!

<
П.С. В даний момент їжджу тільки містом, у міському потоці таосвітленні ока, або звикли, або просто не звертаю увагу! По-хорошому зробити б трохи тьмянішою діоди, є підозра, що на трасізаважатиме таке світло! Трохи пізніше займуся цим, зараз є чимзайматися)))). Загалом картиною задоволений, трохи допрацюємо шкалита стрілки у червоний і буде добре!
