Наступний проект. Прилади щитка для ВАЗ 2103/2106/2121 та подібних

Нещодавно закінчив ще один проект, цифрові прилади для ВАЗ 2103, 2106, 2121 і подібних.
Довго описувати їх не буду, оскільки вони зроблені за схемами намікроконтролері ATMega8
Ці схеми є на моєму сайті baa527.wixsite.com/bogdan Там же врозділі "комерційні проекти" більш детально про ці прилади. Я довгорозробляв плати для цих приладів, так як місця в них дужемало.Довелося розділити бакометр і термометр.Ці два прилади, зроблені на одному мікроконтроллері і обидва індикатори берутьучасть у налаштуванні. Корпусі, застосувавши маленькі індикатори0.28 дюймів замість 0.36 але після примірки, дійшов висновкуНекрасива Така ж доля спіткала і манометр з термометром Тільки унас вийшов термометр, який можна використовувати для вимірюваннятемператури на вулиці або салоні, а якщо поставити два датчики одинна вулиці інший в салоні і через перемикач їх перемикати, тознатимете температуру і там і там! Для другого індикаторатемператури штатного приладу немає місця і тому він зроблений наплаті, яку можна пристосувати в будь-якому зручному місці. Якщодругий термометр не потрібен, цей індикатор можна не ставити, а длякалібрування манометра (він потрібен тільки для інформаціїкалібрування) підключити індикатор термометра до БАКОМЕТРА і післякалібрування переключити назад! На фото видно, що роз'єми бакометраі манометра однакові. У результаті ось що вийшло. Ці приладипродалися за 3300 гр! У комплекті самі прилади + датчик температуриз проводкою (його слід вставити в рідний датчик температури ізалити епоксидною смолою, розвальцювати і викинути рідні потрухи)як це зробити фото на прикладі продажу щитка для Nissan Primera P10на цьому сайті. + ШИМ контролер зі змінним резистором длярегулювання яскравості підсвічування при включенні габаритів, йогоставимо замість штатного реостата регулювання підсвічування +штатний джгут проводів щитка приладів + кнопка управлінняспідометром, її ставимо в місце тросика скидання. + жовтийсвітлодіод, сервіс заміни масла, ставимо в просвердлений отвір, наприклад між спідометром та тахометром!

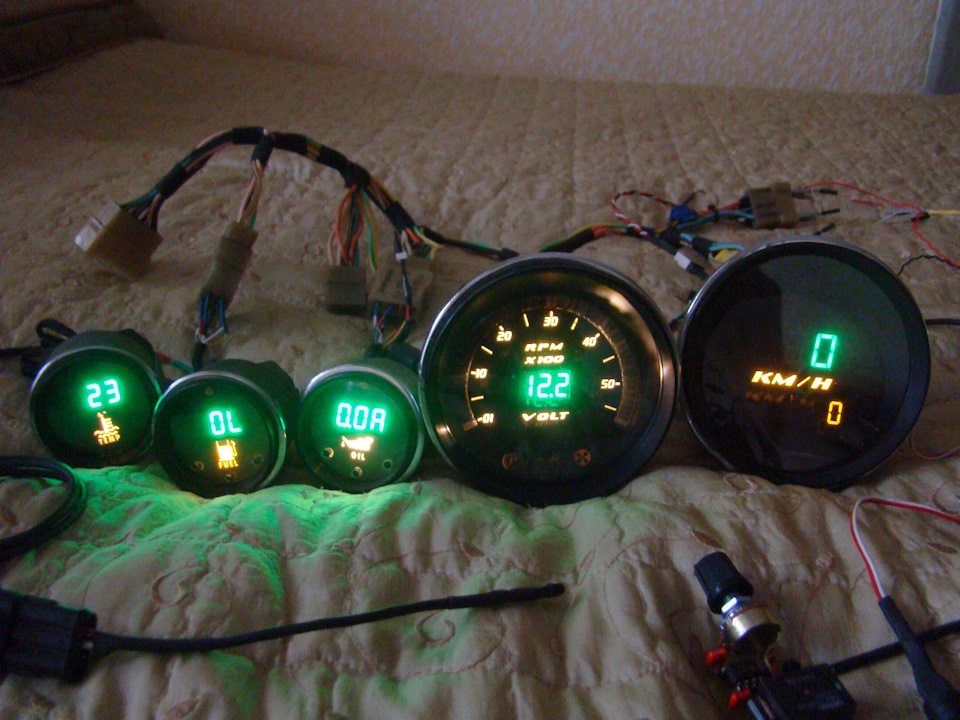

Повний комплект

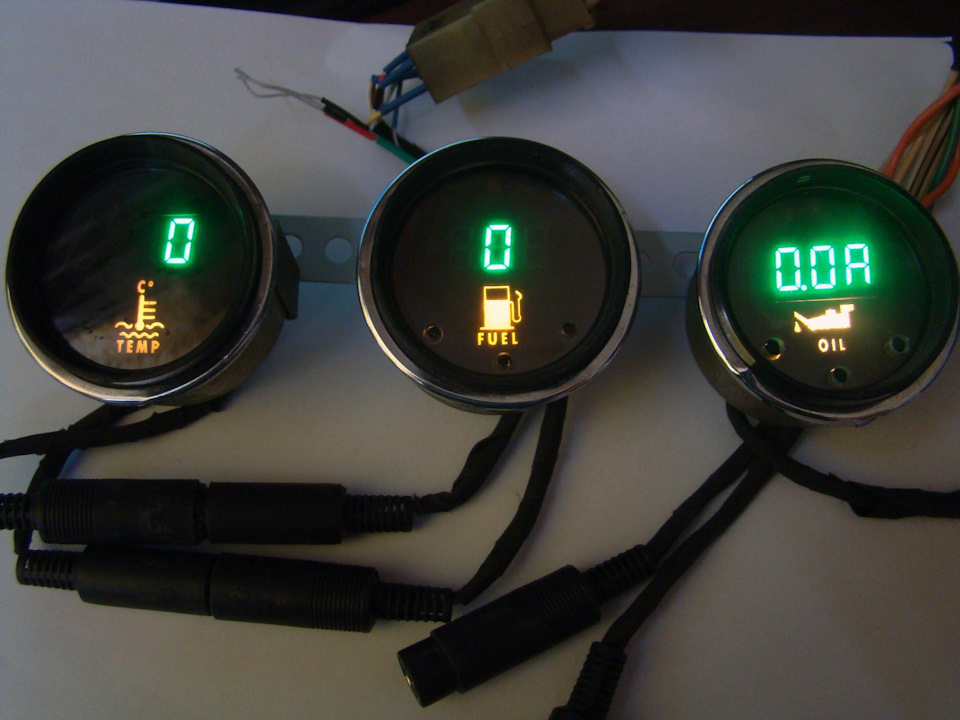

Індикатор температури, бакометр та манометр. Старт.

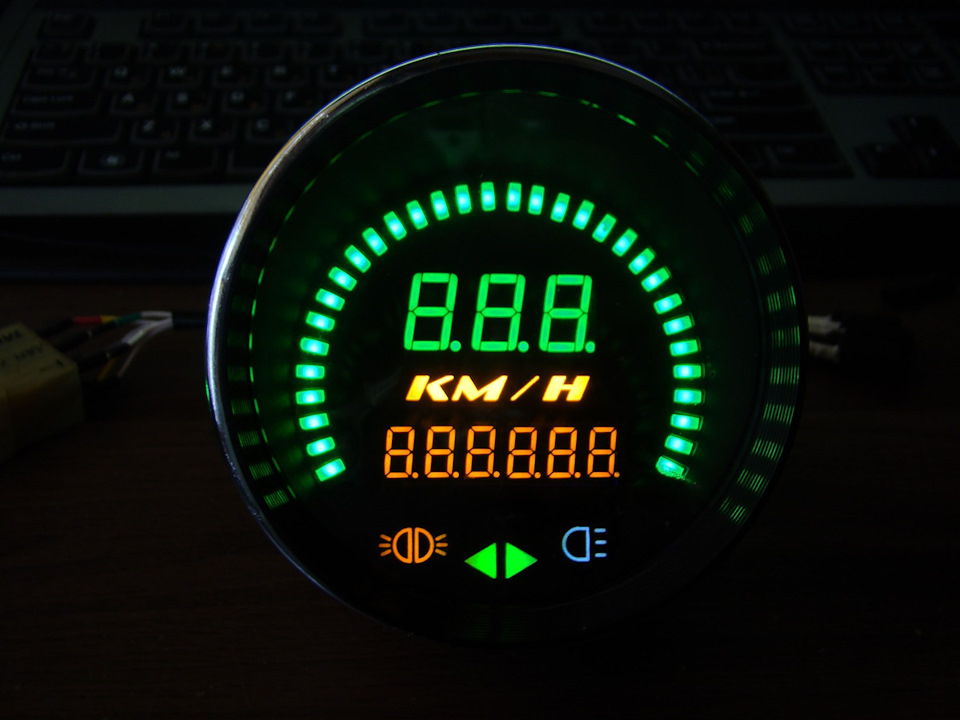

Спідометр робота.
Набір плат.
Плата бакометра.

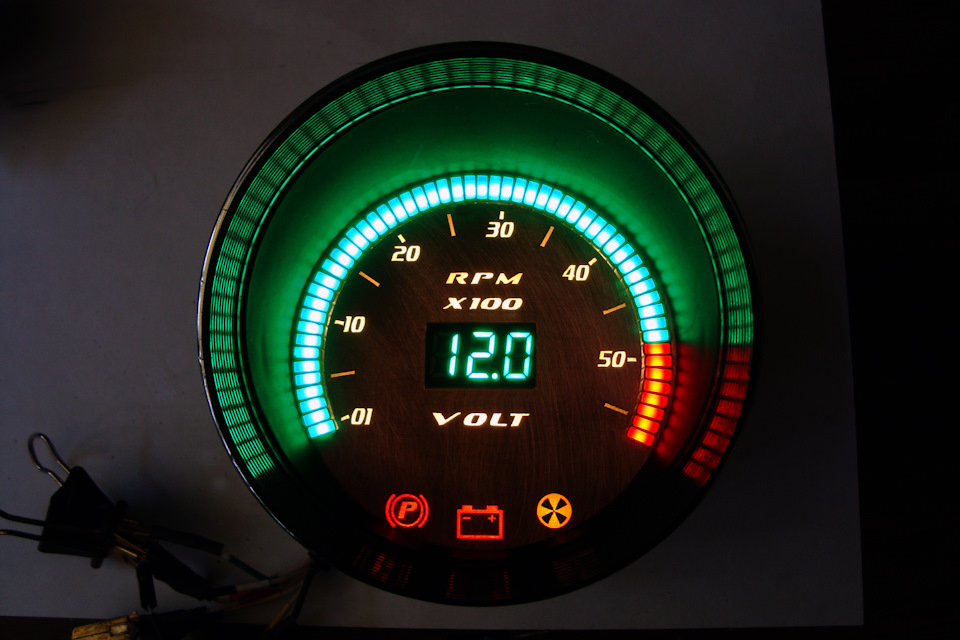

Плати тахометра.

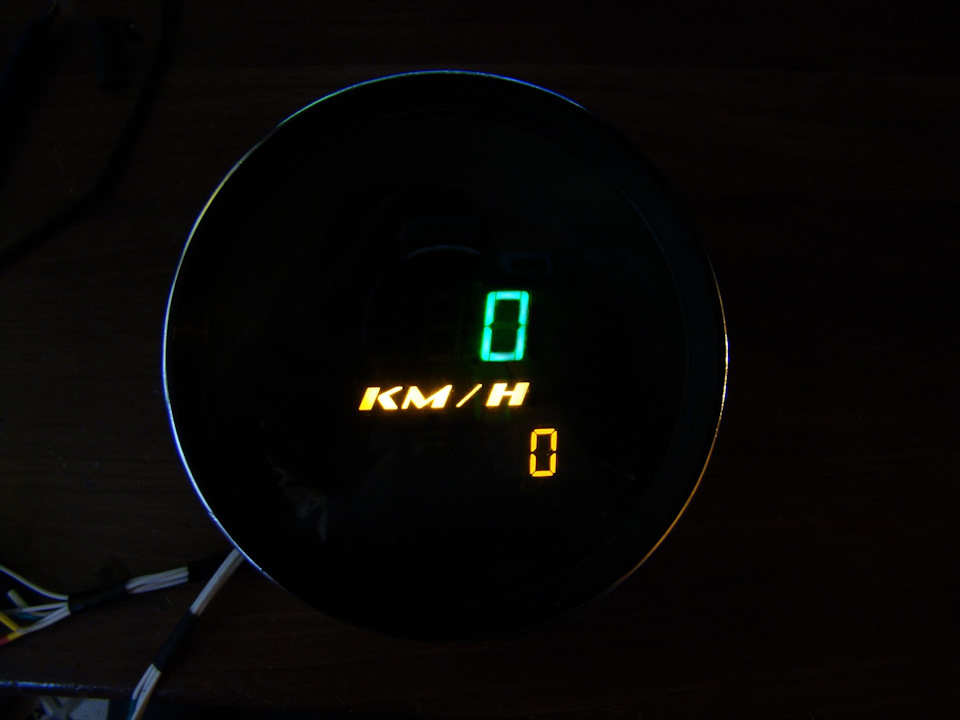

Плата спідометра.
Тахометр вид з боку.
Виготовлю комплект плат цих приладів. ТІЛЬКИ ПЛАТИ! Плати залуженіз перехідними заклепами та заклепками під роз'єми та висновки. Підсвітлодіоди заклепок немає, тому потрібно паяти з двох сторін.Платаіндикації та плата підсвічування КМ/Ч - 240 гр.
Тахометр 2 плати, плата процесора та плата індикації - 200 гр.
Бакометр з термостатом 3 плати, плата процесора, плата індикаціїбакометра та плата індикації термометра - 180 гр.
Манометр з термометром 3 плати, плата процесора, плата індикаціїманометра та плата індикації термометра - 180 гр.
Повний комплект 700 гр

Можу зібрати та налаштувати всі плати, а встановлювати їх у корпусита підключати будете самі. Ціна 3200 грн. Крім зібраних іналаштованих плат приладів з проводами сюди входять, передніпанельки з написами та значками, готовий датчик температури зпроводом, датчик швидкості з проводом, кнопки управління приладами, регулятор яскравості підсвічування, темне скло, докладна інструкціяз малюнками та схемами як все підключити.
