Блок запобіжників

Довелося переробляти блок запобіжників (виплавився запобіжник "вентилятор радіатора").

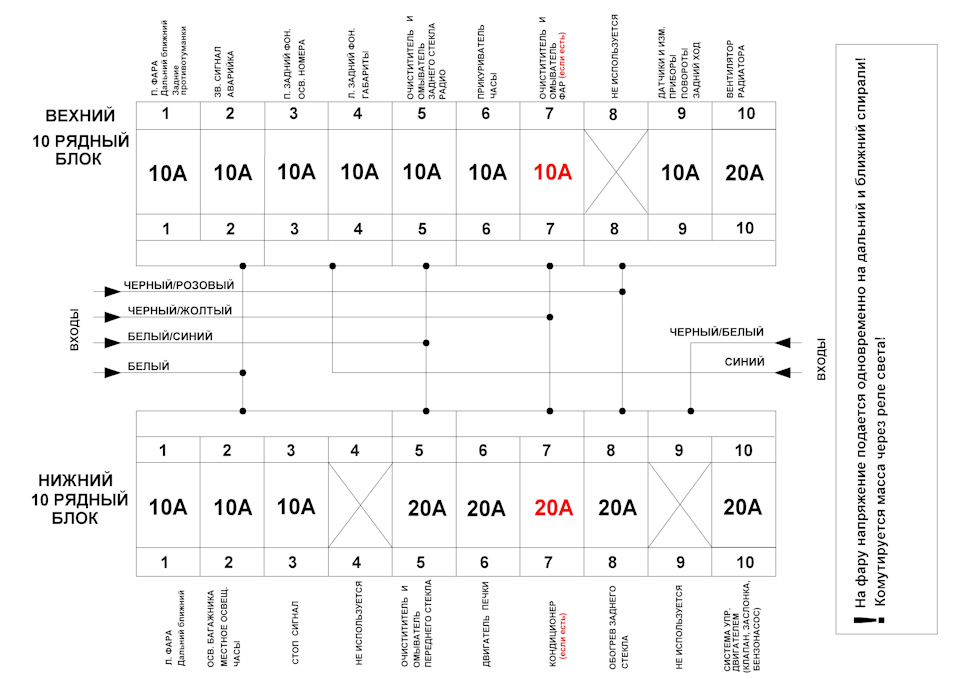

Перед переробкою розбирався, куди що йде! І ось вийшла схема блокузапобіжників.
УВАГА! Не застосовуйте дешевих запобіжників! У дешевих висновки дужетонкі і як наслідок поганий контакт і нагрівання до температуриплавлення пластику! У нормальних висновки в півтора рази товщі! Неповторюйте помилок.Я про це знав і заздалегідь підігнув контакти, але це було не надовго! .. За цим посиланням завантажуємо у великомуформаті. >
