Всем привет!

Ще минулого літа побачив запис від Паші xxxPahanxxxпро мікро контролера на кнопку відкривання бензобака.
Сенс його в тому, що при встановленні цього контролера, кнопкавідкривання заправного лючка починає виконувати здвоєнуфункцію:відкриття лючка (штатно) + відкриття багажникаНайголовніше, що при цьому зберігаються всі штатні функції ...<
Справа в тому, що я не люблю і не розумію…, коли людина сідає вмашину з повними руками сумок… І вічно кажу, щоб усі залишили вбагажнику… І тут починається найцікавіше…, коли людина починаєсмикати за кришку замість того щоб натиснути на кнопку ... ((( Іпри цьому, він знає де знаходиться кнопка ... ((( Але добре, про цене буду ...))) Ось і я захотів якось полегшити завдання людям ісвоїм нервам) ))
Написав Паші… і через 3 тижні (початок серпня) цей контролер умене! Зроблений зовні дуже акуратно.Тут стало переді мною двізадачі:
1) Піктограму на кнопці я не хотів залишати штатну ... Значить їїпотрібно міняти! Плюс хотів зробити підсвічування кнопки.

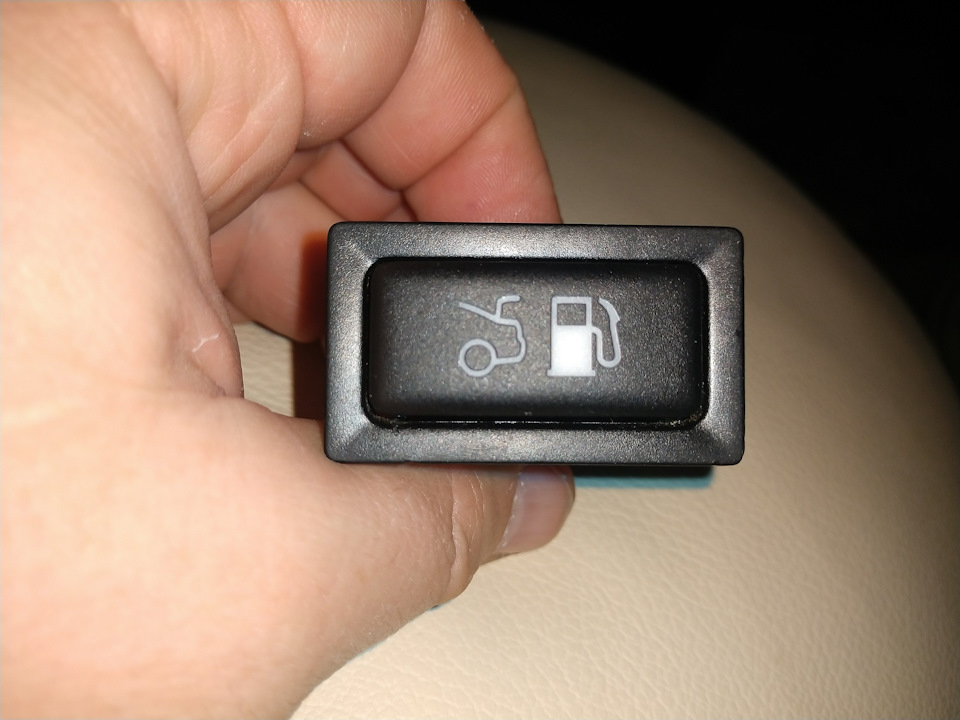

2) Зробити відключення контролера через 3-4 години після вимкненняДВС. Це необхідно на миття, СТО і т.Д. Т.К. Паша менепопередив:якщо контролер постійно запитаний, він має споживанняенергії. Нехай і не велике, але є. Кнопку я купив у Польщі недорого! З першим питанням я як завжди звернувся до Єгора(elgr)! Єгор як завжди зробив все бездоганно! І осьперероблена кнопка на початку листопада у мене. Потім якось було недо переробок… і аж у січні я вирішив зробити підсвічування:

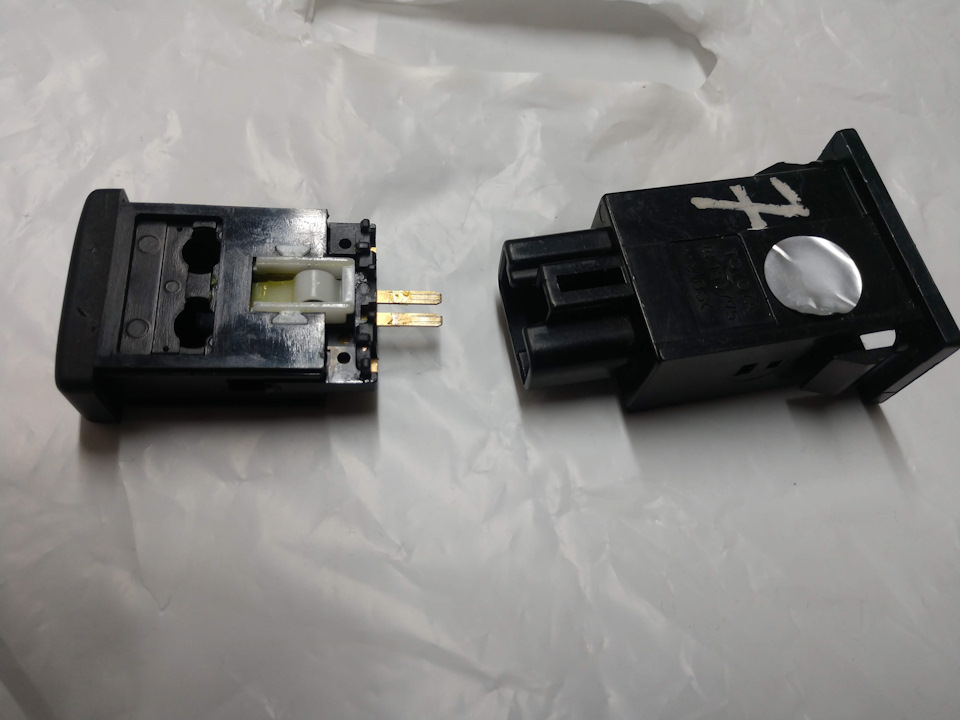

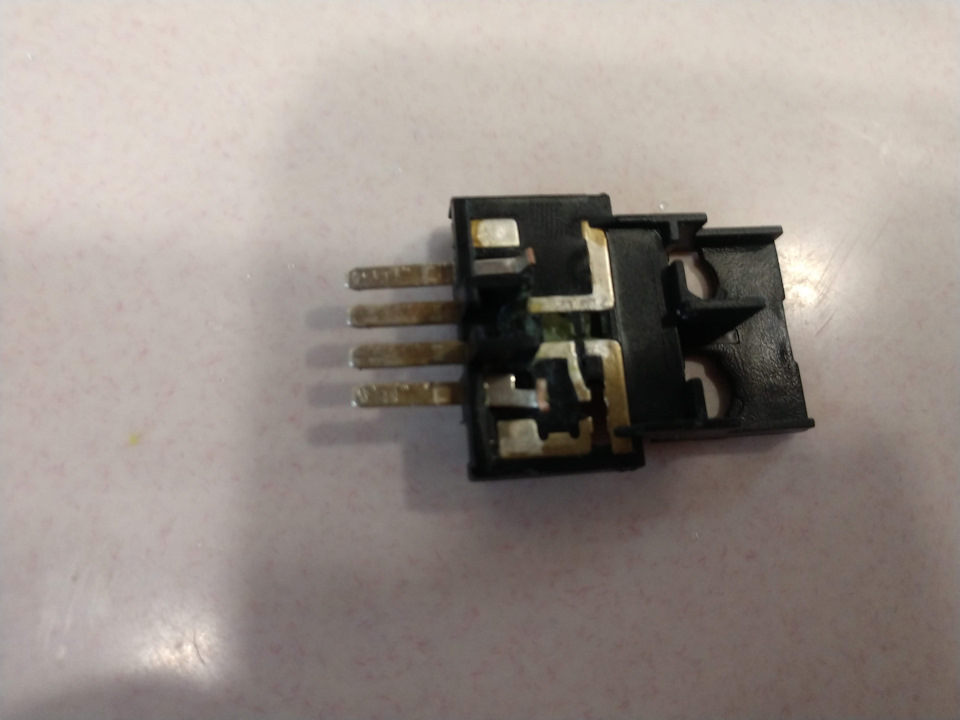

> У кнопці штатно йде два контакти (при замиканні якихвідкривався лючок бензобака), а на підсвічування потрібно було щедва контакти… Ці два контакти я взяв із рідної кнопки.

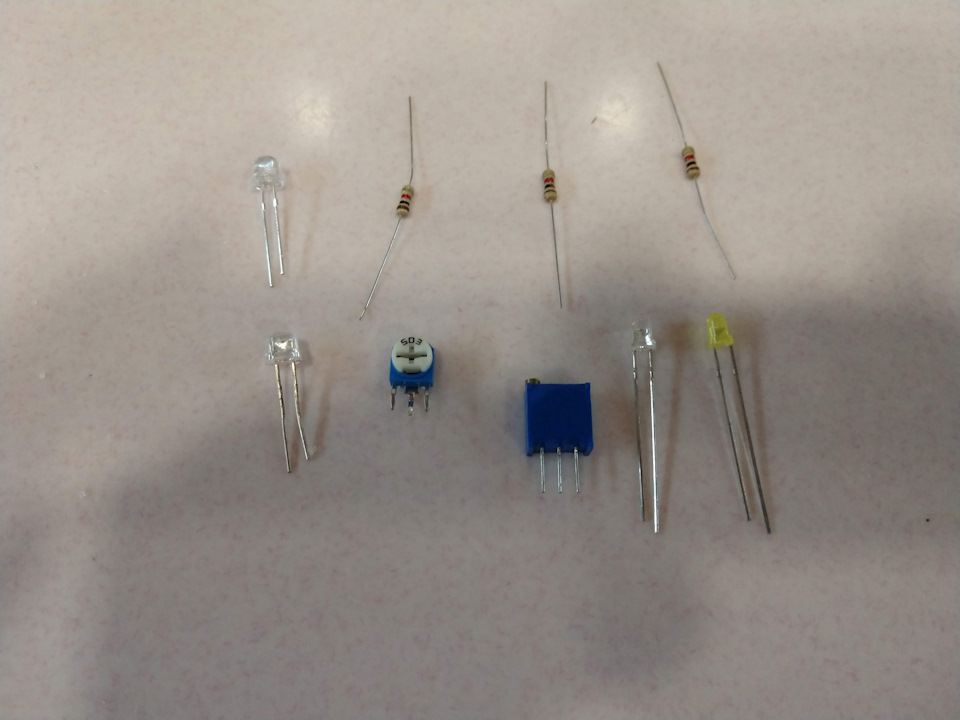

Для організації підсвічування, я купив різні світлодіоди зміннийрезистор, постійний резистор на 1 кОм. Загалом, ціна цих деталейкопійки тому і набрала різні…

Після цього не велика примірка запчастин…

> Все збираємо, закріплюємо термоклеєм, підключаємо і регулюємояскравість підсвічування.

І ось готовий результат:

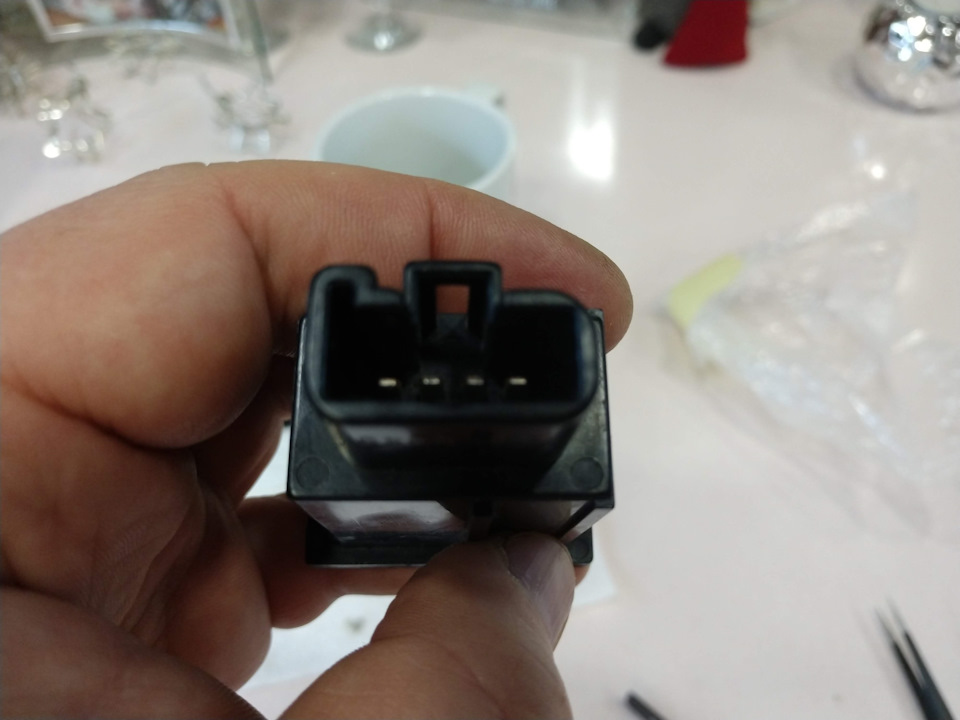

Піни в колодку додав з інших роз'ємів, що валялися біля мене. Зкнопкою було все закінчено! Для затримки відключення, я використавреле РЕГТАЙМ 3-12 (600-6000).
Запчастини на фото:090312
Як можна замовити прямо у виробника:посилання Тільки потрібновраховувати, що реле продається без колодки… Колодку потрібнозамовляти додатково:посилання
Після підготовчих робіт з кнопкою, пройшло ще майже три місяці… іось я зважився на встановлення контролера.

< Сам контролер, за порадою Паші, був захований за ліву обшивкубагажника ... Дуже зручне місце, т.К. Є доступ до всіх необхіднихдротів.
Постійний «+» і «+» АСС я взяв із сполучної колодки, яказнаходиться біля лівої ноги водія (лРР) за облицюванням іпростягнув лівим порогом у багажник.
>

З першої спроби, зізнаюся чесно, мені не вдалося його встановити…Видно на мене напала рукожість або я не правильно зрозумівпідключення… Але потім, після розмови з Пашею…, він мені скинувсхему підключення. На наступний день, я встав рано вранці і втік нароботу, щоб встановити і підключити контролер. Все встановив за 30хвилин! Сім'я навіть не помітила мою відсутність…)))
Все працює просто супер, чому я дуже радий! Рекомендую длязбереження нервової системи як у моїй нагоді! )))
Особлива подяка Паші за чуйність і за контролер. ))
Усім удачі та рівних доріг!
