Чесно скажу, боявся я цим зайнятися сам.Елементи дуже маленькі ідосвіду паяння smd компонентів у мене не було.
Але поспілкувавшись з Михайлом ) який власне і знайшов спосібреалізації AUX в штатну магнітолу Toyota Avensis t25 (рестайлінг), вирішив ризикнути і спробувати перепаятисамостійно. Хоча одразу я запропонував відправити Михайлу плату зУкраїни в Росію для переробки, але Михайло сказав:що просто платуне візьме в роботу – потрібна магнітола цілком…
З'ясувавши які компоненти потрібні, вирішив взятися за пошукикомпонентів. Переглянувши інтернет пропозицію та з'їздивши на радіоринок даних компонентів у потрібному типорозмірі не знайшов (все назамовлення). Тому вирішив пошукати їх на AliExpress та Ebay.Компоненти необхідні для перепаювання:резистор 10 кОм – 2 шт (посилання)
— резистор 1 Ом – 2шт (посилання), хоча автор каже що можнаїх просто переставити, я вирішив замінити.
— конденсатор 1000 пФ – 2 шт (посилання)
— конденсатор 1мкФ – 2 шт (посилання)
Всі компоненти прийшли у великих кіл-вах, але ціна їх не велика, щоб морочитися ... І був варіант для тренування в пайці))

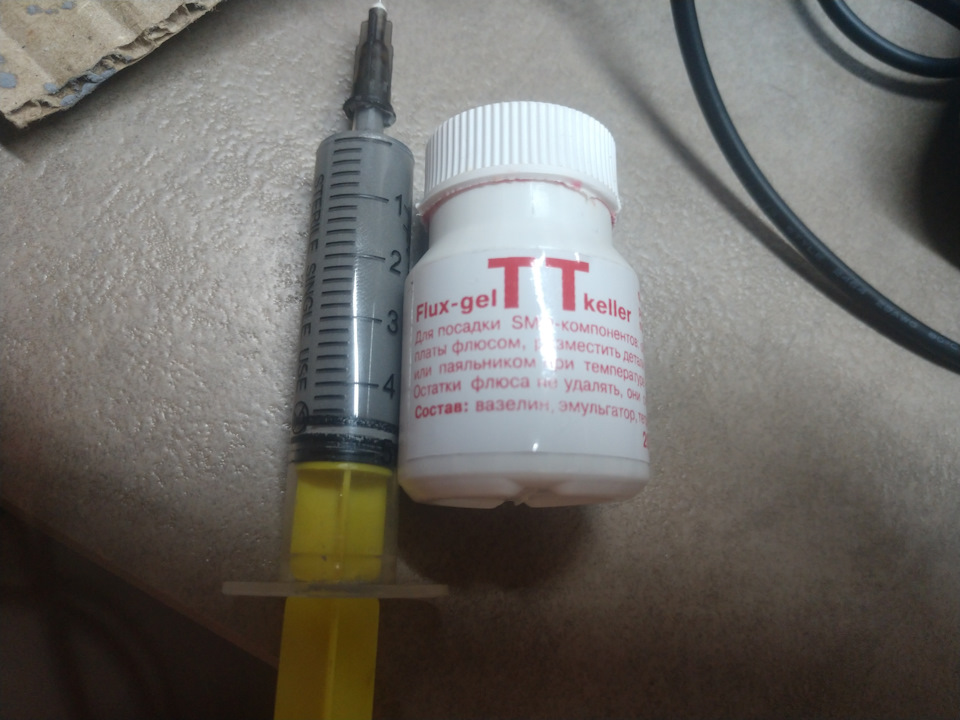

Також для пайки був куплений флюс для smd компонентів і паяльнапаста.

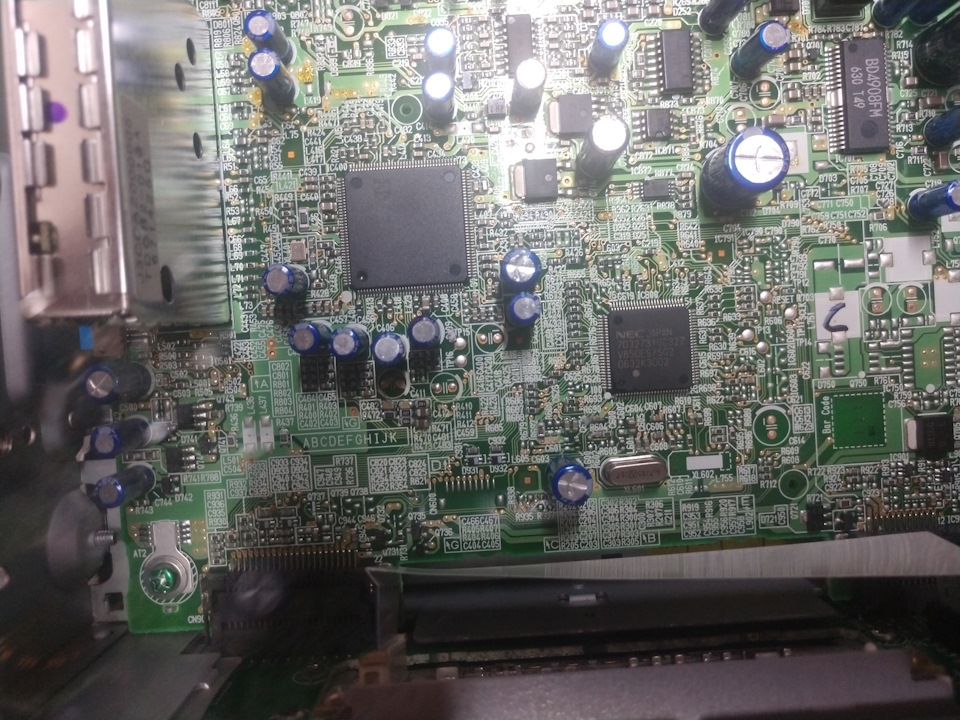

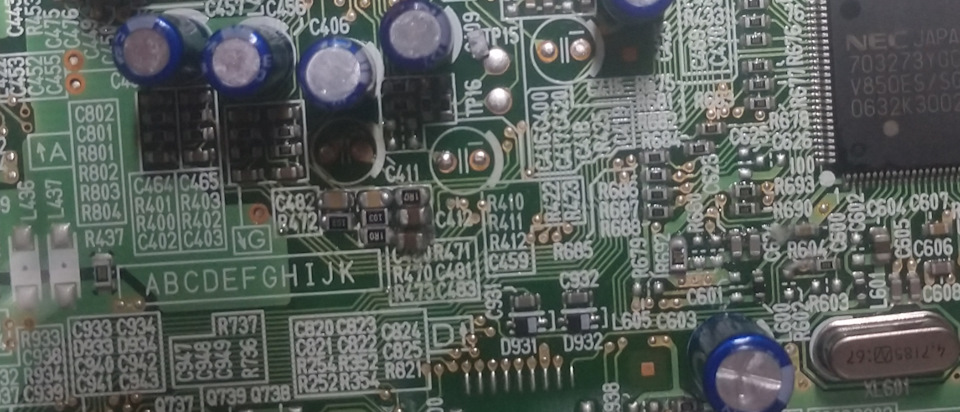

магнітоли і вирішив її перепаяти ... Ось результат:Може звичайно незовсім рівно і акуратно, але як для першого разу ... На мою дуже непогано!

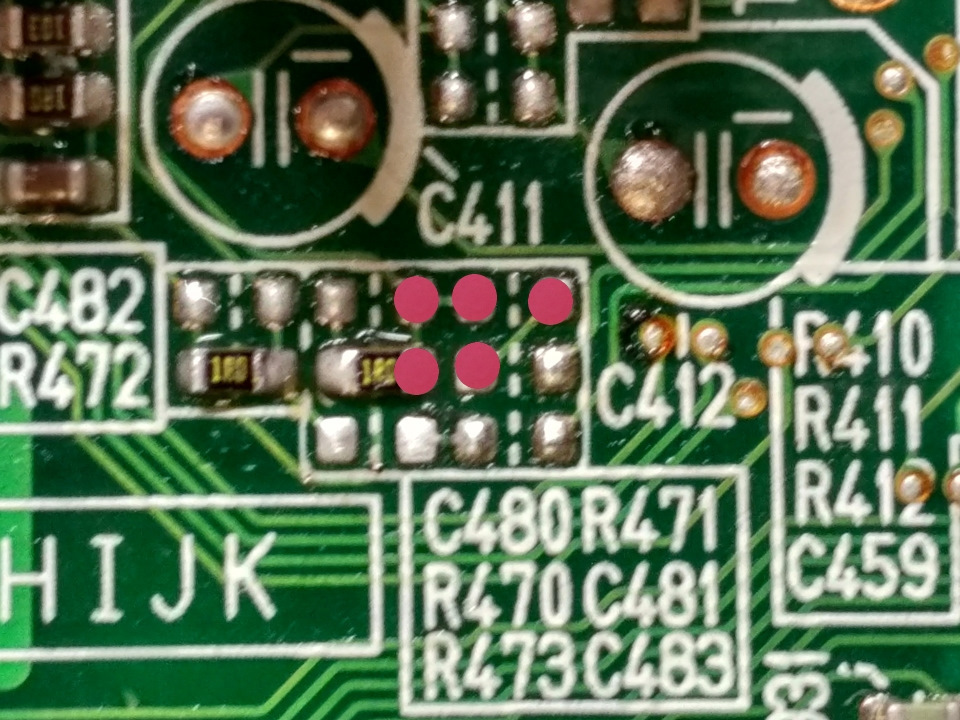

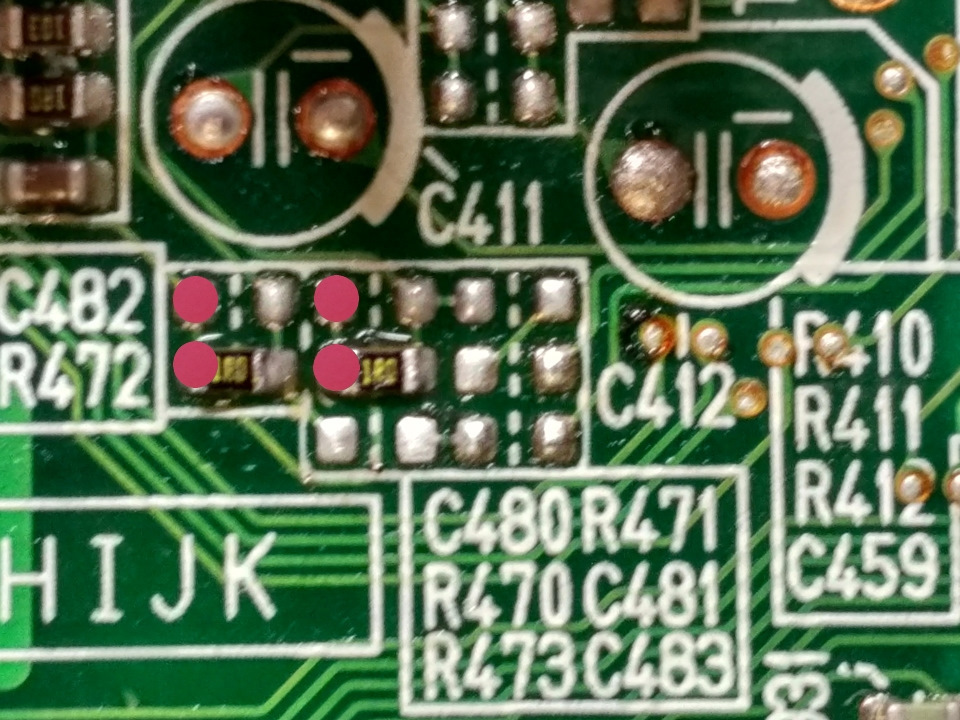

Але т.К. Компоненти дуже маленькі і пайка дуже дрібна я боявся, щокомпоненти між собою десь спекуться, в результаті при включенніщось згорить… я взяв і продзвонив мультиметром усі майданчики післяперенесення всіх компонентів. На кожній фотографії дзвонятьсяодночасно точки позначені червоними точками ... Ось щовиходить:
Фото взято в первісному вигляді, АЛЕ ПРОДЗВАНИВАЛИСЯ МАЙДАНЧИКИПІСЛЯ ПЕРЕПАЙКИ ВСІХ КОМПОНЕНТІВ! АЛЕ ПРОДЗВОНИВАЛИСЯ МАЙДАНЧИКИПІСЛЯ ПЕРЕПАЙКИ ВСІХ КОМПОНЕНТІВ!
Мене чомусь це насторожило, але Михайло підтвердив:Все правильно, так групами воно дзвонитися і буде. Просто частина точок дзвонитисячерез резистор в першому, а мультиметр в режимі хребці таким опоромнехтує і теж "дзвонить" його. Тож після перенесення все виконанонормально.
Загалом, усе було зібрано та випробувано. Все працює ..., чому ядуже радий.
Особливе ВЕЛИЧЕЗНЕ ДЯКУЮ ))) хочу сказати Михайлу за відповіді намої різні (можливо дурні) питання і дохідливе пояснення.
Тому можу сказати, що вовків боятися – у ліс не ходити! )) Хто щене наважився, але є в планах … або боїться як я - беріть іпереробляйте, нічого супер складного немає!
Усім удачі! PS Так, зовсім забув, я це робив за допомогою паяльногофена!
